Односкатная крыша из металлопрофиля. Преимущества и недостатки односкатных крыш

Односкатная крыша из металлопрофиля. Преимущества и недостатки односкатных крыш

До недавнего времени односкатные кровли считались подходящим вариантом в основном для небольших построек: хозяйственных, промышленных, гаражных, торговых и т. д. Что же касается жилых строений – для них такие крыши обустраивались редко, поскольку считались внешне малопривлекательными.

Однако с появлением современных кровельных материалов с эффектным и эстетичным внешним видом данный недостаток во многом утратил своё значение, и отношение к односкатным кровлям изменилось. Более того, лаконичность и минимализм односкатных крыш зачастую стали восприниматься как особый шарм, противопоставляемый напыщенности и вычурности сложных кровель.

Немаловажными преимуществами крыш с одним скатом являются их простота в монтаже и экономичность в плане финансовых затрат. Кровельные работы здесь не представляют значительной сложности: даже при отсутствии большого опыта можно быстро освоить, как сделать монтаж обрешетки, как покрыть односкатную крышу, как рассчитать необходимое количество материалов и т. д. Если хочется обустроить крышу быстро и с минимальными расходами – тогда лучшей альтернативы, чем односкатная кровля, не найти.

Односкатные крыши отличаются высокой устойчивостью к ветровым нагрузкам, однако так обстоит дело лишь в том случае, если их правильно обустроить. Важное значение имеет и оснащение таких кровель эффективной системой гидроизоляции.

Устойчивость односкатных крыш по отношению к снеговым нагрузкам несколько ниже, чем у прочих разновидностей кровель, но все же достаточно высока. В этом плане повысить безопасность кровли можно за счет увеличения крутизны скатов.

Относительным недостатком односкатных крыш может считаться малая высота чердака. Однако данный фактор имеет значимость далеко не для каждого владельца жилого дома. Если же всё-таки хочется обустроить большое чердачное помещение или мансарду, тогда придётся выбирать другие варианты.

Односкатная кровля. Односкатная крыша своими руками пошагово

Односкатная крыша: инструкция по созданию

Односкатная крыша – креативное решение для жилого дома.
Достоинства таких конструкций заключаются в следующем:
• Легкость проектировки.
• Стоимость (экономия 30 – 35%).
• Экономия материала (расход в 2 раза ниже, в сравнении с двускатными вариантами).
• Легкость монтажа.
• Устойчивость к сильным ветрам.
Совет: для регионов с затяжными ветрами односкатные крыши оптимальный вариант .
• Быстрота монтажа.
• Доступность ремонта.

Несколько ложек дегтя в этой бочке присутствуют:
• Неэффективное использование чердака. Мансарду с такой крышей обустроить не получится.
• Водосток направлен в одну сторону. Это требует создание прочной системы водоотлива.
• Строение получается менее привлекательным.
Из-за этих факторов односкатные крыши для габаритных строений используют редко (за исключением комбинированных конструкций). Чаще всего их применяют для пристроек, гаражей, бань и хозяйственных построек.

Крышу делают из разных материалов (оцинковка, сайдинг, рубероид и т. д.). Мы рассмотрим вариант с шифером.

Расчеты

Перед началом работ требуется произвести расчеты. В первую очередь вы должны определиться с ориентировкой относительно преобладающего ветра. Он должен проходить снизу вверх, будто пытаясь забраться. В таком случае давление на конструкцию будет минимальным, что обеспечит её долговечность. Если речь идет о комбинированной крыше, то именно односкатная будет задавать тон строительству. С её расположением нужно определиться в первую очередь.
При использовании шифера уклон должен составлять 20-25 градусов (рубероид – 10, черепица 30-35). Когда речь идет о небольших строениях (например, гараж) многие предпочитают делать расчеты «на глаз», ввиду небольшого количества материалов. Для тех, кто верен царице наук, представляем формулы:
1. Lф = Lст х tgА, где Lф — высота фронтона, Lст — длина стены, А — угол наклона.
2. Lстр = Lф/sinА, где Lстр — длина стропил.
Совет: чтобы найти синус и тангенс, воспользуйтесь таблицей Брадиса.
Пример: длина стены — 5 метров, а угол А 25 градусов. Длина фронтона получится: 5 х tg25° = 2,35 (м). L стропил составит: 2,35/sin25° = 5,6 (м).
На основе полученных значений делаем расчеты материалов, не забывая добавить 10% (на подрезку и брак).

Шатровая крыша: устройство и технология монтажа своими руками

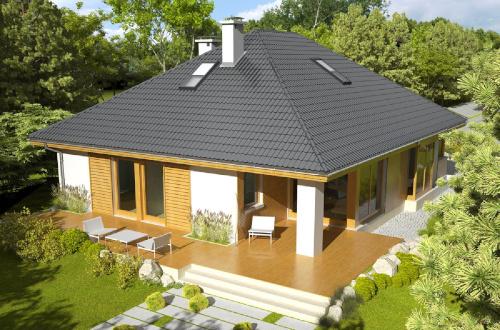

Четырехскатная симметричная конструкция шатровой крыши позволяет добиться привлекательного вида строения и экономии на строительных материалах. Стропильная система шатрового типа имеет много преимуществ перед другими видами конструкций кровли. К тому же при правильных расчетах и грамотном подходе к монтажу такую систему легко установить самостоятельно.

Что собой представляет шатровая крыша

Название такая крыша получила благодаря особенности конструкции. Скаты кровли соединяются в одну точку, тем самым становятся похожими на шатер. Их может быть больше четырех, но чем больше скатов, тем сложнее расчет и возведение конструкции. Так как частные дома в основном имеют прямоугольную форму, то самым лучшим вариантом является классическая шатровая крыша.

Сооружение формируется по принципу симметричности. По этой причине ее используют для зданий квадратной или круглой формы. Для монтажа такой крыши над прямоугольным зданием нет препятствий, но конструктивно это потребует немалых усилий.

К тому же на прямоугольном здании потеряется симметрия, и крыша станет обычной многоскатной конструкцией.

Шатровая крыша используется для:

• частных домов;
• летней беседки;
• открытой кухни на дачном участке;
• отдельно стоящего флигеля или гаража.

Строительство симметричной крыши имеет определенные особенности. Перед возведением необходимо провести грамотный расчет.

Преимущества крыши шатрового типа

Шатровая крыша сложна в проектировании, а монтаж требует применения немалых усилий и опыта. Строители утверждают, что такой вариант стропильной системы обладает большим количеством преимуществ и является весьма популярным среди застройщиков загородных домов. Крыша имеет много плюсов:

1. Шатровая форма обладает хорошими аэродинамическими свойствами. Она довольно устойчива перед сильными ветрами и ураганами.
2. В регионах с большим количеством снежных осадков шатровая форма является хорошим вариантом, ведь угол ската находится в пределах 25-50^о, что не позволяет снегу задерживаться на кровле.
3. Скаты шатровой крыши меньше подвержены разрушению от большого количества осадков. Они более устойчивые, чем торцы двухскатных конструкций.
4. Устройство системы позволяет сэкономить, потому что не нужно устанавливать фронтоны, а значит материалов для строительства нужно меньше.
5. Под шатровой крышей можно организовать мансарду. При отсутствии боковых частей дома установка мансардных окон становится обязательной, однако для современных технологий это не является проблемой.

Оригинальный вид крыши обеспечит индивидуальный дизайн дома, отличный от других частных строений.

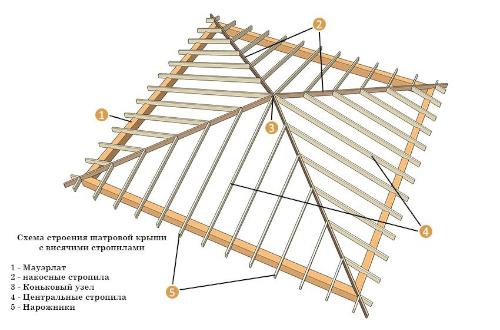

Конструктивные элементы

В основе конструкции шатровой кровли лежит набор стандартных элементов. Каждая конструктивная часть отвечает за определенную функцию:

1. Мауэрлат . Мощный деревянный брус, который укладывают по периметру стены, образуя цельную раму. Он служит нижней опорой для закрепления стропил.
2. Лежень . Он располагается горизонтально, соединяя противоположные стороны мауэрлата.
3. Стойки . Устанавливаются под основными стропилами. Количество и частота стоек зависит от формы стропил, чем крупнее элементы, тем чаще ставятся опоры.
4. Подкосы . Элементы, заменяющие опорные стойки, их устанавливают под углом 45^о.
5. Ригель . Выполняет роль затяжки. С помощью ригелей укрепляются и связываются между собой стропила, расположенные на противоположных сторонах конструкции. Их задача заключается в уменьшении распирающей нагрузки, действующей на стены.
6. Скаты . В шатровой конструкции их четыре. Форма образуется за счет нарожников и стропильных ног.
7. Нарожники . Выполняют функцию стропил, однако своими верхними концами упираются в основные стропильные ноги, а не в коньковый узел. Нарожники в длину слегка укорочены. Их количество определяется длиной ската — чем он длиннее, тем больше необходимо поддерживающих элементов.
8. Коньковый узел . Классического конька эта конструкция не предусматривает. Узел является верхней точкой, где соединяются верхними частями стропила.
9. Подскатный прогон . Его устанавливают очень редко. Размещается он под нарожниками и стропилами, образуя горизонтальную линию. Для устройства прогона обязательно монтируют дополнительные стойки.
10. Свесы скатов . Формируются благодаря выпускам стропил за пределы контура здания. Иногда крепят кобылки, которые используют для удлинения стропил.

Двухскатная крыша. Двускатная крыша

Двускатная или щипцовая крыша  — крыша с двумя наклонными к наружным стенам скатами.

Из трёх основных форм крыш (1/ односкатная ; 2/ двускатная или щипцовая ; 3/ четырёхскатная или шатровая ) двускатная считается лучшей, поэтому очень распространена. В такой крыше стропила опираются друг на друга, каждая пара стоит отдельно, и связываются пары стропил обрешёткой . В торцах крыша имеет треугольные стены — фронтоны или, иначе, щипцы . Под крышей устраивается чердак . Освещение и вентиляция чердака двускатной крыши производится посредством окон во фронтонах и (или) окон на скатах, называемых слуховыми .

Комбинация двускатной и шатровой крыши образует полувальмовую крышу, по удобствам занимающую среднее место между двускатной и шатровой крышами.

Пересечением двух двускатных крыш образуется многощипцовая крыша.

Крыши с неравномерными углами наклона скатов (то есть расположение конька не через центр здания) и различной длиной карнизных свесов применяются при желании заказчика выразить архитектурную особенность его жилья. Такая кровля, в плане дизайна, выглядит достаточно оригинально, но имеет недостаток нерационального использования чердачного помещения.

Крыша с разными углами наклона скатов

Ломаная щипцовая крыша применима в тех случаях, когда имеется надобность использовать чердачное помещение под мансарду. В такой крыше увеличенный объем чердака позволяет с легкостью обустроить мансарду, которую защищают от влаги и утепляют.

Ломаная щипцовая крыша

Двускатная симметричная крыша имеет в своем основании равнобедренный треугольник. Ортодоксальная форма и неприхотливость при возведении сделали её любимицей не только профессиональных строителей, но и начинающих специалистов.

Двускатная симметричная крыша

СПб., 1890—1907.

Двускатная крыша. Как сделать двухскатную крышу дома – пошаговая инструкция

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро- и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

• Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.


Крепление мауэрлата



Мауэрлат

• Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.


Крепление стропильной ноги к мауэрлету.

• Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
• Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
• Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
• Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
• Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
• Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.
