Примыкания кровли к стене. Герметизация кровельно-стенового примыкания

Примыкания кровли к стене. Герметизация кровельно-стенового примыкания

Один из самых легких в обустройстве швов — примыкание кровли из листового металла или металлопрофиля.

Здесь главное – не забыть, что нужно оставить зазоры для вентиляции кровельного пирога. Зазоры оставляют между вертикальными деталями примыкания.

Для герметизации остальной части стыка используют специализированные козырьки, сделанные из листового металла. Для установки козырька придется штробить стену по всей длине.

Узлы примыкания

Штробу ведут на 20 см ниже примыкания, глубина выемки – 3 см. Детали для обустройства примыкания перед установкой обрабатывают герметиком, а затем вставляют их верхнюю часть в канавку.

Нижнюю часть детали прижимают к кровле и фиксируют резьбовым крепежом с уплотняющими кольцами из резины. Резиновые или неопреновые шайбы увеличивают уровень герметизации кровельно- стенового примыкания.

Иногда строители заполняют штробу цементным раствором, что еще больше увеличивает прочность закрепления деталей на поверхности.

Вместо фирменных примыканий можно использовать двойные козырьки. В этом случае не потребуется штробить стену.

Верхняя часть козырька закрепляется на поверхности с помощью дюбелей, после этого вставляют нижнюю часть, снабженную защелкой.

На нижней части козырька есть кляммеры для закрепления детали на кровле. Такая конструкция обеспечивает двустороннему козырьку надежное соединение с поверхностями.

Примыкание кровли из керамочерепицы проводится согласно СНиП II-26-76 лентой из алюминия. В процессе монтажа мягкий металл принимает нужную форму и максимально плотно облегает кровлю.

Сделанный шов заливают разогретой битумной мастикой, которая затвердевает и прочно герметизирует все полости, после чего стык между кровлей и стеной станет полностью непроницаемым.

По такой же схеме герметизируют примыкание мягкой кровли к стенам. В этом случае тоже используют пластичную металлическую полоску и горячую герметизацию.

Примыкание кровли из рулонного материала можно обустроить разными способами. Чаще всего рулонный материал прикрепляют к стене приспособлением в виде деревянной планки.

Планку закрепляют саморезами с резиновыми шайбами — такой крепеж используют везде, где нужен повышенный уровень герметизации. Зазор между кровлей и стеной не должен быть больше 20 см.

Места примыкания планки к стене закрывают силиконовым герметиком. В итоге место примыкания выглядит как валик. Данный способ обустройства кровельно- стенового стыка считается наиболее надежным.

Узел примыкания плоской кровли к стене. Примыкание к стене

Самым проблемным местом обычно является место примыкания крыши к стене. Герметичность обеспечивается благодаря спецобработке герметиками и материалами, защищающими крышу от осадков и негативного влияния окружающей среды.

Чтобы прикрепить рулонную кровлю к парапету нужно усилить гидроизоляцию. Для этого материал закрепляют с заходом на плоскость ограждения. Во избежание повреждения кровельного пирога, укладывается узел примыкания. Он защищает покрытие от пустот в месте, где оно крепится к крыше. Так как любые механические повреждения и нагрузки влекут за собой серьезные повреждения.

Узел примыкания укладывается в местах, где угол равен 50°. Он состоит из раствора с цементом и песком. Иногда заменяется на деревянные брусья треугольной формы. Брусья заранее обрабатываются составом, который защищает от возможного возгорания.

Чтобы приклеить рубероидную гидроизоляцию, применяют горячую мастику на основе битума. Материал выкладывают на основу, бортики и вертикальные стены бордюров. Далее отводится время на полное остывание битума. На него наносится слой гидроизоляции.

После этого выполняется узел примыкания одним из следующих способов:

• На вертикальной стене бордюра делается небольшая канавка. В нее кладут верхнюю кромку рулонного материала. С помощью дюбелей она закрепляется внутри канавки. На саму конструкцию и шов стыкования наносят герметизирующий материал. После чего все закрашивают краской.

  Важно подобрать краску, которая не будет поддаваться воздействию окружающей среды. Последним этапом является крепление металлического фартука.

• Второй способ – край рулонного материала кладут непосредственно на верх ограждения. Чтобы приклеить материал, используется горячий битум. Дальше все накрывается бетонными плитами и металлическим фартуком.

Обратите внимание! Для конструкции лучше всего подходят влагоустойчивые мастичные материалы. Покрытия получается без единого шва, что обеспечивает полную герметизацию конструкции.

Примыкание кровли к утепленной стене. Примыкание кровли из профилированного металла

При монтаже кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, который позволяет обеспечивать необходимую циркуляцию воздуха в кровельном пироге.

Узел примыкания кровли к стене требует использования особых планок или фартуков из листовой стали. Монтаж одинарного фартука требует штробления стены – вдоль линии примыкания на высоте не менее 200 мм выполняется канавка глубиной 20-30 мм. Края фартука обрабатываются строительным герметиком, после чего верхний край устанавливается в штробу,. Нижний край притягивается к кровельному покрытию саморезами, снабженными неопреновыми или резиновыми уплотнителями чтобы исключить попадание влаги в место крепления. Штроба, в которую вставляется верхний край фартука, может быть заполнена цементным раствором.

Применение двойного фартука позволяет обеспечить высокую надежность герметизации примыкания . В этом случае не требуется штробить стену. Верхняя деталь монтируется к основанию дюбелями, затем под нее требуется установить нижний элемент, который с помощью замкового соединения защелкивается на верхнем фартуке. Нижний фартук оснащен кляммерами, которые закрепляются на кровле саморезами. Все места соединения тщательно обрабатываются строительным герметиком.

Кровля из керамической и мягкой черепицы

Если в качестве финишного покрытия крыши выбрана керамическая черепица, примыкание скатной кровли к стене выполняется с использованием гофрированной ленты из алюминия. Лента из мягкого металла при монтаже повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.

При помощи гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать узлы примыкания кровли, выполненной из мягкой черепицы .

Чем заделать примыкание крыши к стене. Зачем выполняют герметизацию стыков и швов кровли

Кровля здания может выполняться как из штучных, так и из рулонных материалов.

К штучным материалам относятся:

1. шифер;
2. поликарбонат;
3. листы металлических профилей;
4. бетонная либо глиняная черепица.

Рулонные материалы могут быть наплавляемыми либо приклеиваемыми, полимерными либо мастичными битумными.

Но какие бы материалы ни были использованы при изготовлении кровли, она в любом случае будет иметь большое количество участков, в которых впоследствии возможны протечки:

1. стыки материалов и штучных элементов;
2. места примыканий к стенам, антеннам, водостокам, порогам дверей чердачных помещений, кровельным окнам, дымовым и вентиляционным трубам, лестницам для ревизии труб и пр.;
3. отверстия для технологического оборудования на кровле.

Каталог продукции CEMMIX

Кровельный битумный герметик

CEMMIX Кровельный битумный герметик - водостойкий и водонепроницаемый кровельный герметик на основе битумных эластомеров для ремонта кровельных покрытий, водостоков и кровельных работ.

Зачастую детали кровельных элементов имеют уплотнители либо прокладки из резинового профиля, но для надежной герметизации кровли этого недостаточно; кроме того, даже в качественно выполненном кровельном покрытии резиновые прокладки могут со временем проседать или разрушаться, и герметичность кровли будет нарушена.

Важно!

Из-за возможности протечек в частном строительстве избегают устройства плоской кровли, предпочитая скатную. Однако, если правильно выполнить гидроизоляцию швов кровли, плоская крыша будет не менее надежной, чем скатная, а если пренебречь качественной гидроизоляцией надежными материалами, то и скатная крыша со временем начнет протекать.

Нужно учитывать, что, даже если изначально кровля выполнена надежно, на нее будут влиять перепады температур, которые могут вызвать деформации строительных конструкций.

Атмосферные осадки, весеннее таяние снега — все это может стать усугубляющими факторами, которые приведут к протечке, а учитывая, что кровля — это сложная, состоящая из большого количества элементов, конструкция, не всегда удается быстро определить место протечки. Поэтому важно на этапе строительства выполнить гидроизоляцию стыков кровли максимально качественно.

Надежный герметик способен служить более 10 лет, в течение которых можно не беспокоиться о ремонте кровли и наслаждаться жизнью в комфортном и удобном доме.

Какие материалы сегодня используются для заделки стыков крыши

На сегодняшний день есть несколько видов материалов для герметизации швов и стыков кровли, которые можно разделить на группы.

Герметизирующие ленты на основе бутилкаучука

Эти ленты имеют клейкую поверхность и могут использоваться на участках сложной формы.

К их достоинствам относятся следующие характеристики:

1. простота монтажа;
2. стойкость к солнечному излучению и перепадам температур;
3. высокая адгезия;
4. долговечность и отсутствие пересыхания и растескивания.

Ленты можно использовать на сложных узлах, например, примыкание кровли вокруг дымохода.

Кровельные уплотнители самоклеящиеся

Бывают двух видов:

1. Жесткий уплотнитель, выполненный из вспененного полиэтилена в форме листа металлопрофиля. Хорошо прилегает к кровельному материалу, не пропуская даже воздух.
2. Мягкий уплотнитель. Изготавливается из пенополиуретана в виде листов. За счет пористой структуры пропускет воздух. При установке на место принимает нужную форму.

Каталог продукции CEMMIX

Кровельный битумный герметик

CEMMIX Кровельный битумный герметик - водостойкий и водонепроницаемый кровельный герметик на основе битумных эластомеров для ремонта кровельных покрытий, водостоков и кровельных работ.

Кровельные уплотнители предназначены для защиты кровли от пыли, осадков. Используются они, в основном, на металлических кровлях на стыках листов кровельного материала, под коньковые планки, на участках примыкания кровли к выступающим конструкциям.

Герметики

Универсальным решением для заделки швов и стыков кровли являются герметики. Это вязкие мастики, которые классифицируются по типу основы на несколько видов:

1. силиконовые;
2. акриловые;
3. полиуретановые;
4. тиоколовые;
5. каучуковые;
6. битумные.

Как правильно выбрать герметик

У каждой группы герметиков есть свои особенности. Герметики для кровли должны отвечать определенным требованиям:

1. высокая адгезия;
2. эластичность;
3. совместимость с различными строительными материалами;
4. водонепроницаемость;

Акриловые герметики не обладают достаточной водостойкостью, чтобы можно было использовать их на кровле.

Для герметизации стыков и швов кровли наиболее часто используют силиконовые, полиуретановые и битумные герметики.

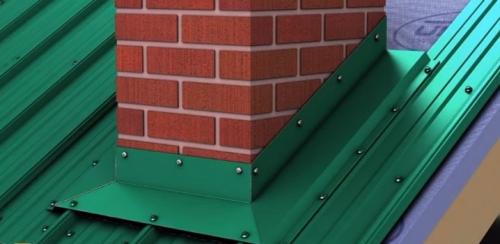

Примыкание профнастила к стене. Планки примыкания для профнастила

Использование планок примыкания для профнастила — очень важная, с практической точки зрения, тема. Эти изделия делятся на верхние и нижние, а также отличаются их размеры. Обязательно надо разобраться, как установить планки примыкания.

Назначение

Визуальная красота профлиста давно по достоинству оценена рядовыми потребителями и даже дизайнерами. Однако не всё так просто, как кажется — в ряде мест при его установке образуются эстетические проблемы. Например, невозможно обеспечить – даже при самой тщательной укладке – сохранение целостности на стыках:

с дымоходами;

фронтонами;

капитальными стенами;

трубопроводами вентиляции;

антенными мачтами и другими конструкциями.

Но нарушение целостности — это не только визуальная проблема. Проникновение воды снаружи негативно сказывается на состоянии кровельных конструкций. Именно эти проблемы и способны успешно решить планки примыкания для профнастила.

Дополнительно они обеспечивают надёжность сцепки листов, которые в противном случае были бы разведены в стороны и не могли быть совмещены. Разумеется, оценивают такие планки ещё и по их декоративному облику.

Описание видов

Внешне конструкция выглядит как уголок из металла. Её высота подбирается разработчиками произвольно. Специалисты разграничивают верхние и нижние планки. Вторые используются преимущественно для пропуска труб дымоходов либо вентиляции. Верхняя конструкция в таком варианте имеет почти исключительно декоративную роль.

Но всё меняется, когда речь заходит о местах, где кровля присоединена к стенам дома. Там верхняя планка оказывается базовым элементом гидроизоляции. Именно от неё зависит в первую очередь, будет ли защищено подкровельное пространство от попадания воды. Иногда приходится покрывать крышу большой площади. В этом случае планочные элементы кладут с перехлёстом не менее 10 см, а в идеале ещё больше. Такой момент непременно следует учитывать при определении желаемых размеров блоков и их общего количества.

Есть универсальное правило, нарушать которое нельзя. Оно гласит, что верхние части должны перекрывать нижние, а не наоборот. Именно такое решение гарантирует эффективность сброса осадков и исключит их протечку в нижние уровни кровельного пирога.

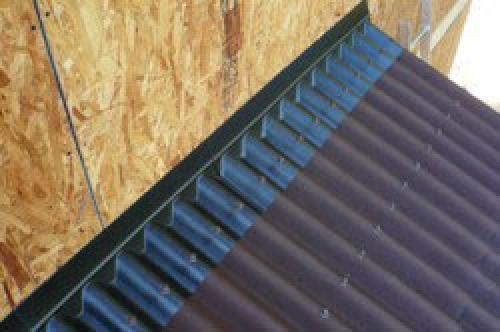

Примыкание мягкой кровли к стене. Мягкая черепичная кровля

Планки для примыкания предварительно следует обработать с внутренней стороны битумной мастикой, что позволит увеличить уровень гидроизоляции.

Устройство узла примыкания мягкой кровли к стене начинают также со штрабы на стене. Ее выполняют на высоте 200—500 мм от поверхности покрытия. Также необходимо укрепить по периметру примыкания антисептированный брусок треугольного сечения для плавного загиба кровельного пирога и создания барьера для подтекания воды. Очищают от мусора и пыли место сопряжения на кровле, обрабатывают праймером. Мягкое покрытие кровли накладывают на брус. Приклеивают на битумную мастику или герметик полосу для устройства ендовы — специально усиленный на разрыв рулонный материал, так называемый ендовый ковер, обычно шириной в 1 м.

Полоса должна начинаться от штрабы на стене и другим краем лежать на горизонтальной части кровли, на ширине не менее 200 мм. Прижимают и разглаживают склеиваемые рулонные материалы специальным резиновым валиком, который мягко прижимает, но не повреждает материал. Крупную крошку с кровельного покрытия в месте склейки счищают.

В завершении узел примыкания фиксируется металлической прижимной планкой 100—120 мм с отбортовкой, входящей при монтаже в штрабу. Она закрепляется на дюбели к стене, с использованием резиновых шайб.

Универсальный способ герметизации

Сегодня существуют рулонные материалы с новыми свойствами, значительно уменьшающие трудовые затраты на устройство примыканий, при этом узел получается герметичным, несмотря на профиль покрытия. Это полосы шириной в 280—300 мм и длиной 5 м из гофрированной алюминиевой или свинцовой фольги с нанесенным клеевым слоем. Продаются под названием Вакафлекс, Flex Standart и другие.

Они способны герметизировать самые сложные соединения на крыше, служат около 20 лет, выпускаются с покрытием разных цветов. Гофры металла способны расправляться, увеличивая поверхность на 60%. Состав материала способен держать температуру от -50°C до +100°C. Верхнюю кромку ленты дополнительно закрепляют к стене специальной планкой (планка Вака) без выполнения штрабы.

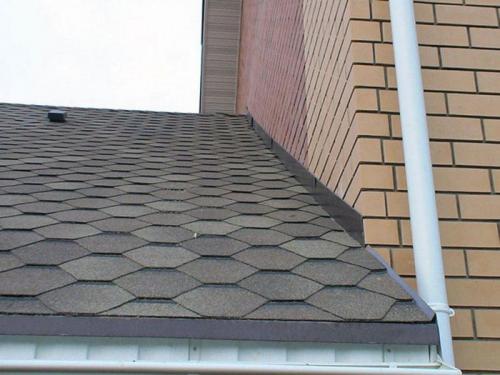

Примыкание мягкой кровли к кирпичной стене. Правильное устройство примыкания мягкой кровли к стене

На кровел линия, соединяющая крышу и стену, является очень важным моментом. Там скапливается снег и дождь, мелкий мусор и опавшие листья. Это повреждает изоляцию и позволяет влаге просачиваться под крышу, а иногда и внутрь, что требует ремонта крыши. Чтобы избежать таких проблем, вдоль соединительных линий устанавливаются надежные развязки.

Правильное устройство примыкания кровли

Основная функция кровли – защита здания от внешних воздействий. От того, насколько хорошо кровельный материал сцепится со всеми вертикальными поверхностями, зависит микроклимат внутри здания и сохранность самой кровли.

Используемые материалы

В процессе эксплуатации кровельные материалы расширяются и сужаются при изменении температуры, подвергаются различным атмосферным и другим физико-химическим воздействиям. Поэтому важно не только выбрать материал для кровли, но и правильно ее установить.

Наиболее подходящими для герметизации стыков крыш и стен являются:

• Силикон и герметики на силиконовой основе эластичны, хорошо прилипают к поверхностям, долговечны и имеют срок службы до 10 лет.

• Алюминиевая и медная гофрированная лента – обеспечивает диапазон движения и выдерживает высокие температуры. Натягивают рельеф крыши и повторяют. Это обеспечивает герметичность стыков с картоном, плиткой и шифером.

• Полиуретановая битумная мастика – долговечное и прочное соединение. Их обрабатывают мягкими кровельными материалами и геотекстильными лентами.

• Полимерные и резиновые уплотнения — могут потребоваться для водонепроницаемых полос и фартуков для ванн. Он не очень прочный, так как не выдерживает экстремальных температур и воздействия солнечной радиации.

Монтаж узла примыкания

Каждое покрытие имеет свои способы и материалы соединения кровли со стенами. Но правила действуют в любом случае. Соединения должны быть прочными, долговечными и выполнены из качественных материалов.

Наиболее часто используемые методы строительства:

• Установка стыковых планок ПС-1, ПС-2, фартуков с широкими полями перекрытия.

• Наклейте гофрированную алюминиевую или медную ленту для герметизации задней кромки.

• В углах между кровлей и стенами установить треугольные деревянные балки и обшить стены мягкими рулонами с креплениями (водонепроницаемая подкладка).

• Обработка многослойной мастикой с использованием полос геотекстиля.

Основная проблема с такими бесконтактными устройствами заключается в обеспечении надежности конструкции. Действительно, разница температурных деформаций материалов кровли и стен приводит к тому, что со временем эта сборка разрушается.

Пошаговый метод установки и крепления сарая из металлического фартука:

1. Приложите фартук к стене и проведите линию по верхнему краю.

2. Сделайте по линии бороздки глубиной 2,5-3 см (в некоторых случаях до 5 см).

3. Удалить пыль из углубления и смочить водой.

4. Вставьте верхний выступ фартука в ворота и заполните зазор герметиком.

5. Закрепите фартук на стене дюбелями.

6. Прикрепите нижний край гидроизоляции к кровельному материалу с помощью саморезов с неопреновыми или резиновыми уплотнителями.

Можно носить не гоняясь. Но тогда применяют двойные фартуки. Либо стыки между кровельным материалом и стенами укрепляют металлическими прижимными планками, простреленными дюбелями из строительного пистолета

Алюминиевые клейкие полоски

Такие полосы легко растягиваются благодаря своей гофрированной структуре и плотно прилегают к рельефной поверхности.
