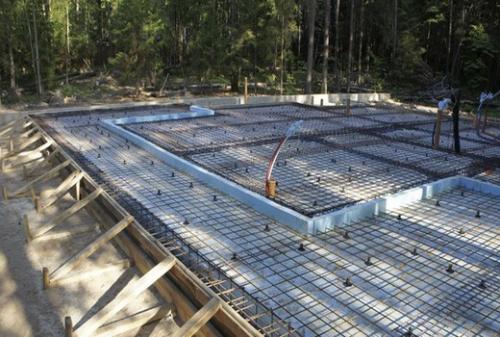

Шведская плита фундаментная. Разновидности плитного фундамента, их характеристики
В настоящее время известно три типа плитного фундамента, каждый из которых имеет свои отличительные особенности. Традиционным считается русский вариант, который был спроектирован отечественными конструкторами. Изделие представляет собой толстую монолитную железобетонную плиту с массивными ребрами. Фундамент характеризуется большим прочностным запасом, отсутствием деформаций, благодаря чему может быть использован при экстремальных условиях эксплуатации.
Технология изготвления финской плиты пошагово
К недостаткам конструкции можно отнести недостаточное утепление и необходимость заливать бетон два раза: первый – для создания ребер жесткости, второй – для формирования непосредственно плиты. Однако это увеличивает период эксплуатации.
Фундамент в виде утепленной финской плиты родом из Финляндии. Конструкция имеет меньшую толщину, но характеризуется достаточной прочностью. Она хорошо утеплена и адаптирована под систему теплого пола. Такой фундамент является холодным контуром. Теплоизоляция толщиной не менее 150 мм монтируется на плиту, отрезая холодный контур фундамента от теплого пола первого этажа здания, который устанавливается в дополнительной армированной стяжке.
Менее энергосберегающей, но более экономичной по сравнению с финским вариантом является утепленная шведская плита. УШП не нуждается в дополнительной стяжке, поскольку система теплого пола монтируется непосредственно в плиту, толщина которой достигает минимальных размеров.

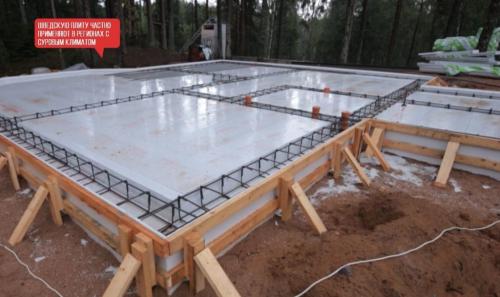

Утепленная шведская плита своими руками. 9 плюсов и 3 минуса утепленной шведской плиты
Строительство дома начинается …. Правильно. С утепленной шведской плиты.
Технология создания этого комплексного решения проста, но требует вдумчивого подхода и не прощает ошибок. Результат превосходный, затраты меньше, срок эксплуатации огромный. Разберёмся, что нового предложили инженеры из северной страны для создания фундамента.
Основа конструкции
УШП или утепленная шведская плита представляет собой монолитную армированную бетонную плиту мелкого заложения, в которой расположены инженерные коммуникации и система обогрева пола первого этажа. Ее функциональность и надежность обеспечивается целым рядом подготовительных мероприятий, технических решений, новаторских идей.
Сфера применения
Строительство зданий на основе из УШП широко распространенно в Эстонии.
Наибольшую популярность УШП может получить:
- на территориях с суровым климатом (за исключением районов вечной мерзлоты);
- в местах близкого расположения к поверхности грунтовых вод;
- при малоэтажном каркасном, щитовом, панельном, блочном, кирпичном строительстве;
- на слабых грунтах.
Достоинства плиты
Строительство здания на основе УШП имеет следующие преимущества:
- Инженерные сети жизнеобеспечения прокладываются либо в самой плите, либо под ней. В результате отпадает необходимость устройства цокольного или подвального этажа для размещения коммуникаций, проведения работ по утеплению и защите трубопроводов и кабелей, что сокращает расходы на строительство.
- Один из слоев фундамента – теплоизоляция. Ее наличие предупреждает наступление сезонной цикличности эксплуатации (заморозка – оттаивание).
- Широкое использование гидроизоляционных материалов защищает ограждающие конструкции от проникновения влаги, что увеличивает их срок эксплуатации и теплоудерживающую способность.
- Применение гидроизоляционных материалов, дренажа, песчано-гравийной «подушки» полностью исключают разрушающее воздействие влаги на фундамент.
- За счёт утепления по шведской технологии и обустройства водяной системы «теплый пол» существенно снижаются эксплуатационные расходы на отопление.
- Монолитность конструкции, надежное армирование, запроектированные ребра жесткости обеспечивают большую несущую способность, не создают ограничений по технологии строительства здания, применению различных строительных материалов для возведения стен, перекрытий, кровли.
- Выравнивание бетонного основания с последующей шлифовкой делает возможным не проводить обустройство чистовой отделки пола 1-го этажа перед укладкой отделочных материалов, что экономит деньги и время.
- Необходимые для создания УШП материалы поставляются на место строительства малыми партиями, их использование не требует задействование подъемных кранов и большегрузных автомобилей;
- Прокладка инженерных сетей и устройство основания проводится в рамках одной технологической операции, что сокращает время строительства.
Шведская плита недостатки. Заливка бетоном
Параметры бетонного слоя по высоте определяются проектом. В местах строительства несущих стен и обустройства ребер жесткости, это значение может составлять двадцать сантиметров, для остальной площади его можно уменьшить примерно в два раза. Это даст возможность сократить финансовые затраты на покупку бетонной смеси.
Утепленная шведская плита фундамента заливается с применением бетононасоса. Чтобы плита получилась монолитной, работы по бетонированию рекомендуется выполнить за один день. Разрешенные максимальные перерывы при поставках бетона не должны превышать тридцати минут.
Во время подачи бетонной массы и после окончания работ выполняется виброуплотнение. Связано это со сложностью планировки и наличием коммуникационных линий, разной толщиной слоя основания. Уплотнение выполняется исключительно поверхностно, чтобы не задевать арматурный каркас и трубы отопительной системы.
Чтобы снизить расходы на шлифовку или устройство чистовой стяжки, поверхность плиты фундамента (или, как ее называют, УШП) выравнивается.
До начала бетонирования отопительную систему рекомендуется наполнить воздухом, чтобы исключить ее сдавливание бетонной массой.
Как только бетонный раствор схватится (примерно через пару часов после завершения заливки), его начинают в течение трех суток увлажнять. Если температурный режим воздуха высокий, основание следует укрыть полиэтиленовым материалом.
Опалубку разрешается снять через три дня, но окончательную прочность бетон набирает в течение четырех недель.
Заключительный этап – шлифовка алмазным кругом, после чего остается только возвести стены.

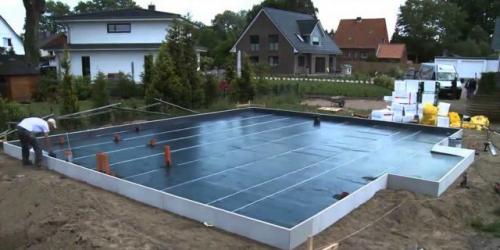

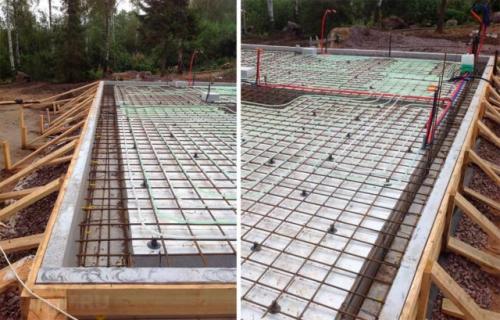

Как делается утепленная шведская плита. Фундамент «плита шведская» — назначение и область применения
Задумываясь о конструкции фундаментной основы, большинство застройщиков выбирают между ленточной, плитной и свайной конструкциями. Однако современные строительные методы и инновационные технологии позволяют соорудить принципиально новый фундамент. Плита шведская представляет собой мелкозаглубленную основу плитного типа, изготовленную из бетона и усиленную арматурным каркасом.

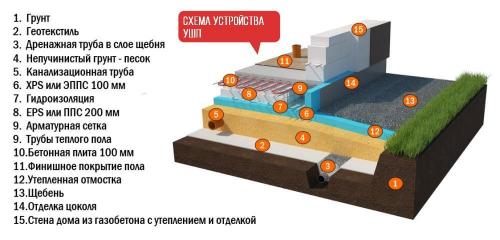

Шведская фундаментная плита представляет многослойную конструкцию. Сооружение в виде своеобразного сэндвича позволяет ускорить строительный цикл и решить комплекс важных задач:
Утепленная шведская плита (УШП) – современная и сложная конструкция фундамента
- эффективно утеплить монолитную плиту фундаментной основы;
- расположить электрокабеля, водопроводные трубы и канализационные сети;
- предотвратить возможную деформацию основания;
- поддержать комфортную температуру в помещении за счет обогрева пола;
- создать надежную основу, предназначенную для укладки декоративного покрытия.
Фундаментная плита с интегрированной обогревательной системой применяется для постройки зданий на грунтах, содержащих увеличенную концентрацию песчаных частиц, торфа, глинистых включений.
Особенности конструкции и запас прочности монолитной плиты позволяют выполнять строительство зданий различного типа:
- бревенчатых построек;
- домов из бруса;
- каркасных строений;
- панельных домов;
- построек из кирпича и пористых бетонных блоков.
Применение легких строительных материалов позволяет возводить на теплой плите здания, предельная этажность которых составляет 3 этажа. Шведская плита сооружается после выполнения теплотехнических расчетов, а также проектных мероприятий, учитывающих нагрузку от массы строения и особенности почвы. Важно правильно подобрать стройматериалы, из которых возводятся стены, потолок и пол. Электроприборы совместно с внутренними коммуникациями размещаются в соответствии с проектной документацией.
Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой)
Теплый фундамент в виде плиты представляет собой сложную конструкцию, возведение которой связано с повышенным объемом расходов. Принимая решение построить утепленную шведскую плиту УШП с использованием современного утеплителя, следует тщательно оценить все факторы.
Многослойной конструкции отдают предпочтение в определенных случаях:
- при расположении объекта строительства на проблемных грунтах;
- при строительстве зданий высотой коробки до 10 м;
- при расположении вблизи нулевой отметки грунтовых вод.
Принятие решения об использовании утепленной шведской плиты в качестве фундаментной основы здания производится индивидуально после анализа всех факторов.
Шведская плита технониколь. Виды фундамента типа шведская плита
Фундамент типа шведская плита имеет несколько видов, в зависимости от использования теплоизоляционного материала при его строительстве:

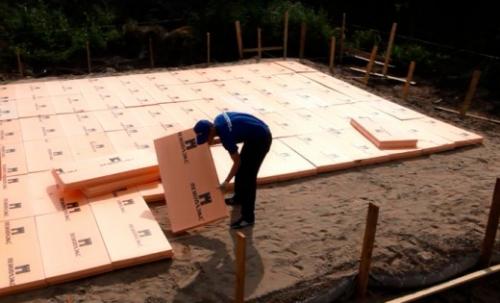

- Шведская плита фундамент Технониколь. При строительстве фундамента «Утепленная шведская плита» применяется теплоизоляционный материал ТЕХНОНИКОЛЬ CARBON ECO SP, который, по сути, является экструзионным полистеролом. Данный утеплитель обладает отличными качественными характеристиками:
- высокая прочность;
Процесс устройства фундамента шведская плита на фото
- влагостойкость;
- не поддается набуханию и усадке;
- имеет высокую стойкость к различным химическим воздействиям;
- не подвержен гниению;
- технология XPS защищает дом от промерзания и выхода тепла, а почву от пучения на морозе;
- прекрасно выдерживает большие нагрузки, что позволяет использовать его для конструкций с большим весом.
