Свайный столбчатый фундамент. Преимущества решения

Свайный столбчатый фундамент. Преимущества решения

За время использования такого вида конструкции фундамента пользователи и строители успели составить определенный список положительных качеств, которые были выявлены. Среди них можно выделить:

• возможность самостоятельного проектирования;
• относительная простота расчетов;
• возможность использования на различных видах почв;
• возможность использования на участках с перепадами уровня;
• возможность избежать планирования участка;
• высокая скорость возведения;
• продолжительный срок службы;
• сравнительно низкая стоимость проекта.

Возможно, эти нюансы относятся не ко всем разновидностям конструкций столбчатых фундаментов, но для классической конструкции с бетонным ростверком это именно так. Есть и свои минусы, которых значительно меньше. Одним из них является невозможность строительства тяжелых зданий, стены которых состоят из кирпича. Последний способен оказывать значительное давление на основу, что часто приводит к разрушению. Происходит это вследствие усадки, хотя в промышленных масштабах такая конструкция фундамента применяется для кирпичных зданий на грунтах с вечной мерзлотой. Другим неприятным моментом является отсутствие возможности устроить подвал или гараж непосредственно под домом, т. к. фундамент такого типа не предусматривает закладку монолитной конструкции на большую глубину.

Обратите внимание! Столбчатые фундаменты чаще всего применяются для возведения конструкций, в которых используются газонаполненные блоки или которые выполнены по каркасной технологии. Также допускается устройство строений из оцилиндрованного бревна.

Свайный фундамент. Понятие свайного фундамента

С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.

Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.

Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.

При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.

Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.

Винтовые сваи или столбчатый фундамент. Свайный и опорный фундаменты: плюсы и минусы

Фундамент может быть свайным, опорно-столбчатым, ленточным (или мелкозаглубленным), монолитным и блочным. У каждого - свои особенности, свои преимущества. Cегодня остановимся на свайных и опорно-столбчатых фундаментах.

Поставь

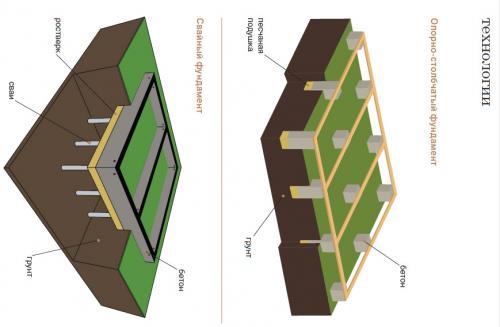

При внешнем сходстве между свайным фундаментом и опорно-столбчатым есть принципиальные различия.

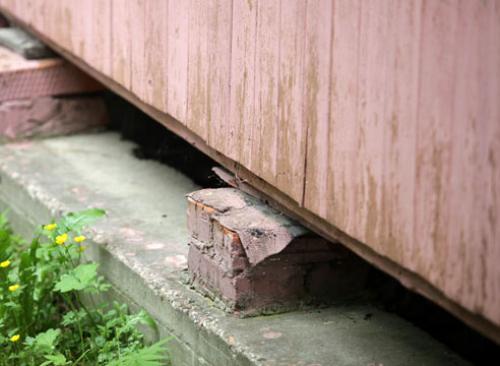

Опорно-столбчатый фундамент - самый простой и самый дешевый из всех. Его иногда называют "плавающим". Под будущим домом снимают слой земли, глубиной до полуметра. По всей площадке отсыпают песчаную подушку 20 см толщиной. Размечают место. Они обязательны под углами дома, в местах пересечения стен и там, где требуется дополнительная поддержка (например, тяжелым несущим простенкам). Обычно расстояние между опорами 2–3 метра. Их связывают нижним венцом дома, предварительно проложив гидроизоляцию (рубероид) между опорой ивенца.

Сами опоры делают из дерева,или бетона. Заглублять опоры необязательно. Такой фундамент идеально подходит для всех типов брусовых строений. Правда, если дом большой, столбики придется ставить чуть ли не каждые полметра. А это больше напоминает ленточный фундамент.Почему плавающий? Работа такого фундамента основана на том, что каждая опора при вспучивании или опускании почвы двигается сама по себе, а"играет" на них. Деревянная конструкция компенсирует сильные колебания всего дома, сглаживая их. Конечно, нужно иметь в виду, что эффективно работать такой фундамент будет только на плотных (лучше песчаных) грунтах.эта "игра" приведет к тому, что веснойзаклинит, стекла треснут, а дом будет висеть на половине опор. К середине лета все может вернуться в первоначальный вид (а может, и нет). Так что полагаться на этот тип фундаментов при строительстве серьезного жилья – достаточно рискованное дело. Вот, кухни, летнего дома он подойдет.

Забей

Если грунты слабые и грунтовые воды почти у поверхности, то на всю глубину промерзания вода в почве будет то замерзать, то оттаивать, выталкивая и всасывая фундамент с завидной регулярностью. Чтобы добраться до плотных слоев грунта, на которые может надежно опереться дом, существуют сваи.Каких только свай не бывает: забивные, набивные, буро-набивные, винтовые, висячие, составные… Но для загородного дома уместно говорить о забивных, набивных и винтовых. Самые простые – забивные. Их покупают уже в готовом виде, чаще всего – железобетонные. Специальная установка (копер) быстро вколотит их на нужную глубину, которую предварительно определяют пробным гидрогеологическим бурением. Правда, бывают случаи, когда применение техники невозможно, из-за особенностей местности или при желании хозяина оставить участок вокруг будущего дома нетронутым. Да и нанимать ее недешево. В таком случае применяют набивные сваи.

На участке буром делают отверстия на необходимую глубину, в отверстие вставляют металлическую или асбесто-цементную трубу, которую заполняют арматурой и бетоном. Важно учесть, что бетон необходимо подвергать вибрации по мере заполнения, во избежание образования пустот. Правила расположения свай такие же, как и при устройстве опорно-столбчатого фундамента.

Когда грунты сложные (то песок, то глина), велика вероятность того, что сваи будут гулять сами по себе. А если запланирован кирпичный дом, то в ближайшем будущем и до трещин недалеко, особенно после лютой зимы и стремительного весеннего половодья. Тогда применяют так называемый "ростверк по столбам". При этом сваи жестко связывают между собой железобетонной лентой – ростверком. Его сечение обычно 300×150 мм, но лучше произвести расчет нагрузок.

Свайно-ростверковые фундаменты хорошо зарекомендовали себя на слабонесущих и рыхлых грунтах. Вверни

Отдельного внимания заслуживают винтовые сваи, применимые на любом грунте, от торфяников до практически скальных пород. Их можно устанавливать на любом рельефе без предварительной подготовки площадки, без применения тяжелой техники. Такой фундамент не требует усадки и выполняется за пару дней без предварительных гидрогеологических изысканий.

Винтовая свая – это стальная труба, нижняя часть которой оснащена режущими лопастями определенной формы. Сваю, как шуруп, вкручивают в грунт на необходимую глубину. Сам процесс завинчивания может быть механизирован или произведен вручную. В процессе закручивания можно добиться одинаковой несущей нагрузки при разнородных грунтах. Об их надежности достаточно сказать, что при устройстве опор мостов, линий электропередачи, фундаментов мачт, башен применяются именно винтовые сваи. Один из плюсов винтовых свай в том, что после их монтажа можно сразу укладывать нижний венец и монтировать дом.Винтовые сваи незаменимы при присоединении к дому пристроек. Вкрутил еще несколько свай – и делай веранду. Такой фундамент обеспечивает хорошую вентиляцию подполья и более ремонтопригоден, чем ленточный. Если монтировать сваи без спецтехники, он еще и относительно дешев. Срок службы винтовых свай около ста лет, а при желании их всегда можно демонтировать – просто выкрутить.

Ленточный и столбчатый фундамент. Ленточно-столбчатый фундамент своими руками: преимущества и возведение

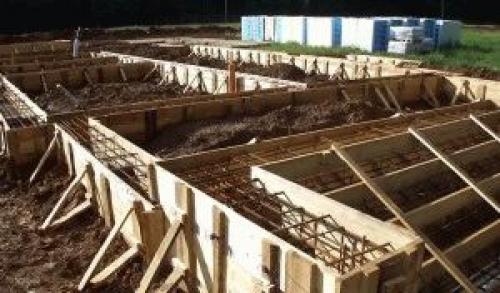

Фундамент является основой всего здания, поэтому очень важно, чтобы он был прочным и долговечным. Ленточно-столбчатый фундамент представляет собой монолитный тип фундамента, который идеально подходит для возведения его на пучинистом, болотистом или песочном грунте. Данный вид сооружения подходит для частных домов с деревянными или деревянно-каркасными стенами. Он достаточно прочный и не требует существенных затрат. В данной статье речь пойдет о том, как сделать ленточно-столбчатый фундамент своими руками, без использования специальной техники и без найма высококвалифицированных работников.

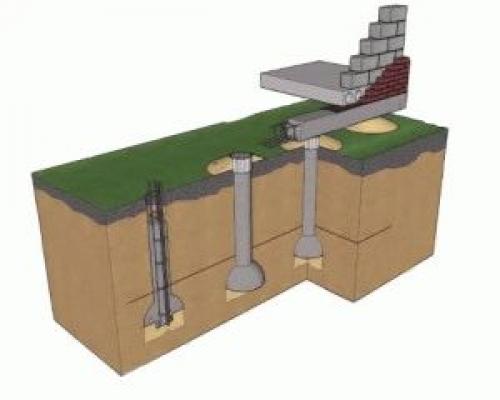

Данный вид фундамента состоит из двух основных компонентов – опорных конструкций и ростверк. В качестве опорных конструкций выступают столбы, а в качестве ростверк – система в виде ленты.

Ленточный элемент позволяет закрыть подпол строения надежной конструкцией, позволяющей выдерживать избыточную влажность. Кроме того, лента-ростверка создает поверхность, которую очень удобно использовать для закладки таких стеновых материалов, как пеноблоки и кирпичи.

Преимущества столбчато-ленточного фундамента

Плюсом такого вида фундамента является наличие защиты от вибрации. Опора конструкции оснащена боковыми участками, плотно скрепляющимися с ленточным элементом, что создает «виброизолирующую систему». Главное назначение этой системы – снижение воздействий вибрации, создающейся от автомобильных или железных дорог, расположенных рядом со строением.

Основное положительное качество данного вида фундамента заключается в низкой трудоемкости. Манипуляции с подготовкой места для строительства и заливкой конструкции бетоном под силу даже непрофессионалам, поэтому столбчато-ленточный фундамент своими руками сделать довольно просто. Ленточный элемент конструкции фундамента размещают над грунтом, поэтому количество используемой бетонной смеси сокращается, что позволяет прилично сэкономить на бюджете строительства.

Кроме того, еще одним преимуществом такой конструкции являются малые потери тепла. Это качество объясняется тем, что основная часть строения не будет иметь контакта с промерзшим грунтом, что сократит теплопотерю приблизительно в два раза.

Составляющие столбчато-ленточного фундамента:

1. Опорная конструкция – столбы. Количество столбов зависит от веса строения.
2. Армирующий каркас.
3. Ленточная конструкция.
4. Внутренние сваи.

Виды столбов для столбчато-ленточного фундамента

Набивные столбы производят прямо на стройке и устанавливают в специальные скважины, в которые заливается бетонный раствор. Особой популярностью пользуются буронабивные столбы. Это можно объяснить тем, что данная конструкция не требует особых затрат и имеет хорошую несущую способность. Такой вид конструкции можно забетонировать без обсадной трубы.

В некоторых случаях применяют одиночные опорные конструкции. Такие столбы подходят для мест, на которые будет приходиться основная нагрузка.

Выбор подходящего материала для возведения столбов конструкции

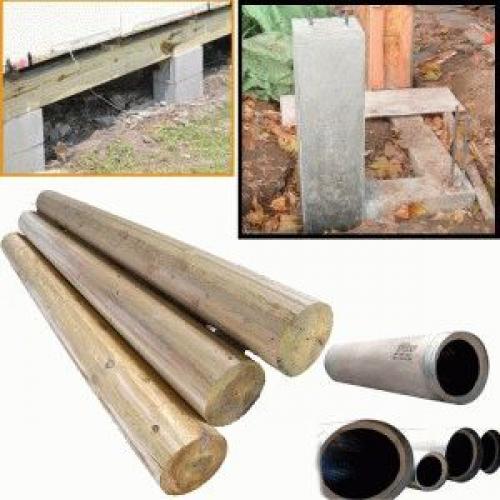

Занимаясь возведением ленточно-столбчатого фундамента, в первую очередь нужно обратить свое внимание на то, какие материалы будут применены в сооружении опор. Для этой цели можно использовать кирпич, бетонные блоки, трубы из металла или асбестоцемента, а также дерево.

Особенности:

1. Опоры из дерева. Данный вид столбов не пользуется особой популярностью из-за того, что дерево является недолговечным материалом. Но все же деревянные опоры применяют для постройки деревянных террас. Столбы для этой цели должны иметь диаметр равный 0,15 -0,2 м. Кроме того, лучше обработать дерево пропитками, которые предотвратят разрушение.
2. Столбы из труб, выполненных из асбестобетона или металла. Монолитный столбчато-ленточный фундамент довольно часто выполняют из данных элементов, так как такие трубы хорошо подходят для несъемной опалубки.
3. Кирпичные столбы. Опоры из этого материала применяют в случае, если столбчатый фундамент хотят делать незаглубленным. Ширина кирпичных конструкций должна составить полметра.
4. Бетонные столбы. Этот вид опоры считают наиболее надежным, поэтому их наиболее часто используют в самостоятельном возведении столбчато-ленточного фундамента. Бывают монолитные бетонные столбы и сделанные из готовых блоков. Ширина данной конструкции не должна быть менее полуметра.
