Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

1. Трубы . Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
2. Коллектор . Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
3. Циркуляционный насос . Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
4. Демпферная лента . Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
5. Крепежные элементы . Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Теплый пол в доме плюсы и минусы. Установка? Это важно!

Системы теплого пола монтируют прямо в поверхность полового покрытия, и они обогревают горячей водой или с помощью электрической энергии дом. Теплый пол - плюсы и минусы такого устройства отопления в доме проявляются еще на стадии монтажа и связаны со способом установки теплого пола.

Системы теплого пола устанавливаются:

• путем изготовления и сборки строителями или хозяином дома во время сооружения дома;
• после приобретения готового к установке изделия в специализированных фирмах.

В том и другом варианте установки теплого пола есть свои преимущества.

1. Индивидуально спроектированный и установленный теплый пол эффективнее и дешевле купленного в строительном супермаркете. Такой пол рассчитан именно под ваш дом и вашу квартиру, поэтому вы сэкономите на материалах. Выигрыш также будет за счет того, что вы построите систему обогрева идеально подходящую для вашей электропроводки или отопительного котла.

2. Приобретенный от известного производителя теплый пол в виде заранее скомбинированного варианта («теплый мат») требует меньше времени для монтажа, а нести дополнительные затраты на установку не потребуется. Такие варианты монтажа компактны, позволят по-своему комбинировать пространств комнат.

3. Высвобождение жилой площади из-за того, что нет необходимости устанавливать батареи - неудобные и требующие постоянного ухода элементы радиаторного варианта отопления. Если вы установите электрический теплый пол, то вы избавитесь и от непростого в обслуживании котла для нагрева воды.

Как подключить теплый пол к отоплению в частном доме. Общая постановка задачи

При рассмотрении задачи о том, как подключить теплый пол к системе отопления, сразу же стоит четко уяснить разницу между устройством его подогрева в частном и многоквартирном доме. В первом случае хозяин волен проводить благоустройство без каких-либо ограничений, основываясь лишь на характеристиках котла и планировке помещений. В многоэтажках подключение водяного теплого пола к системе отопления вызывает куда больше проблем.

Из основных можно выделить следующие:

• разница гидравлических сопротивлений в отопительных радиаторах и трубах теплого пола;
• качество воды в системе центрального отопления оставляет желать лучшего и может оказывать ощутимое влияние на работу теплых полов;
• гидроудары и перепады давления могут привести к преждевременному разрушению системы подогрева полов.

Это лишь основные вопросы, которые могут быть решены посредством применения различных ухищрений, чтобы теплый пол и радиаторы могли функционировать одновременно. Но просто обойти административные преграды не получится. Получить разрешение на прокладку дополнительных контуров, соединенных с системой обогрева здания, крайне сложно.

Обычно, согласовать этот вопрос удается лишь владельцам квартир, у которых находится самый конец контура отопления. К тому же не стоит забывать, что при подключении теплых полов контур отопления придется размыкать, и тем самым поменяется давление и температура воды в других квартирах.

Выходом из этой ситуации является подключение теплого водяного пола к котлу, установленному самостоятельно, что отнюдь не отменяет требования ЖКХ по установке счетчиков расхода воды. Это мероприятие, несомненно, весьма накладным, но для людей, желающих чувствовать себя комфортно – это единственный возможный вариант. Газовый котел гораздо экономичнее, но нередки случаи использования электрических установок.

Кроме того, вне зависимости от вида системы отопления, устройство теплого пола должно решать главную задачу, заключающуюся в сопряжении высоко- и низкотемпературный контур обогрева. Горячий пол, подключаемый непосредственно к системе отопления, будет обжигать ноги. Действительно, будь это подача от котла в частных апартаментах или стояка в многоэтажке, температура в трубах достигает 85^оС.

В трубах же теплого пола вода не должна нагреваться выше 35^оС и при этом забираться из системы отопления. При этом схема отопления с теплым полом, естественно, несколько усложняется и не может подключаться напрямую. Есть несколько вариантов ее исполнения, использующих отопительный котел или подсоединение к однотрубной системе отопления, которые будут подробно рассмотрены далее.

Как сделать теплый пол в деревянном доме. Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

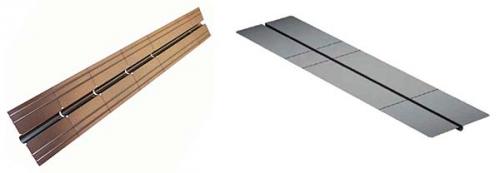

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

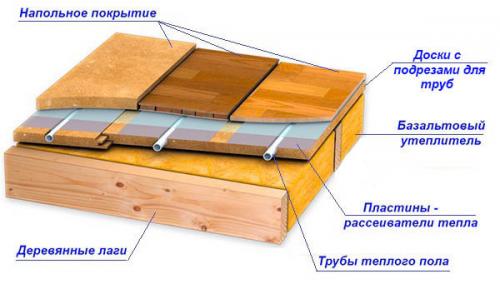

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.
