Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) - ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) - ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) - ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) - ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке - Fire Resistance Low Smoke ). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

ВВГ пнг ls расшифровка. Что это такое

Силовой кабель — одножильное или многожильное электротехническое изделие, которое нужно, для того чтобы осуществлять снабжение электрической энергией стационарных потребителей. Используется в частном доме, квартире, даче или передвижном оборудовании. Кабель соединяет главный распределительный щит или линию электропередач с частью конечного потребителя. Вне зависимости от технических характеристик, силовой кабель состоит из металлической жилы с изоляционным слоем и внешней оболочкой, благодаря которой осуществляется защита всей кабельной конструкции.

Обратите внимание! Силовой кабель ввг отличается от ввгпнг тем, что дополнен с помощью разнообразных элементов, к примеру, поясной внешней изоляцией, экранирующим слоем и бронью. Конструкция зависит от функции со сферой применения источника.

ВВГ — кабельный элемент, имеющий алюминиевую или медную жилу, поливинилхлоридный или полиэтилетоновый изоляционный слой, свинцовый/алюминиевый/полиэтиленовый/полимерный или поливинилхлоридный слой жильной оболочки. Также включает в себя броневую защиту, экранировку и дополнительные характеристики в виде горения и низкого дымовыделения.

Кабель ввг как основная разновидность ремонта частного строительства

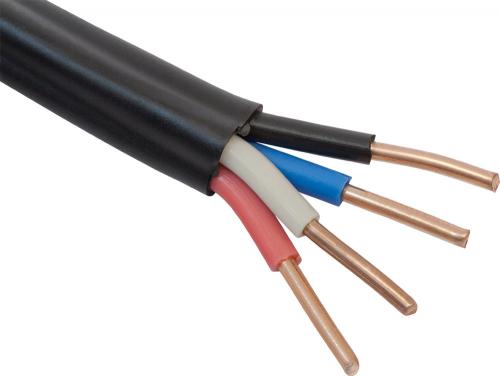

Ввг расшифровка выглядит так: В — изоляционная поливинилхлоридная жила, В — поливинилхлоридная оболочка и Г — защитная броневая оболочка. Проводник может быть одножильным или многожильным. В частных домах используется первый тип. Кабель бывает круглый или плоский, нулевой или фазный.

Ввгнг(а)-ls характеристики. Особенности

ВВГнг – это наружный силовой кабель, который применяется для обеспечения электропитания:

• мобильных приборов;
• стационарных электроприборов.

ВВГнг LS (кабель) является универсальным и может работать в различных условиях.

Основные особенности:

• Возможно прокладывание шнура в местах, имеющих повышенную влажность, например в ванной.
• ВВГнг LS - кабель, который можно прокладывать на высоте, также он успешно применяется при укладке электросетей под землей или в шахте.
• Обладает огнестойкостью, не распространяет горение и не дымит под действием открытого огня.
• Технические характеристики провода позволяют его эксплуатировать на предприятиях нефтяной и химической промышленности.

Каждый тип кабеля данной серии обладает разными техническими параметрами. К примеру, допустимое рабочее напряжение должно быть максимум 0,6 кВ, но в сертификате изделия, в зависимости от его типа, может быть указано, что оно работает при более высоких показателях. Эксплуатационный срок ВВГнг LS и иных типов этой серии составляет примерно 20 лет, но, как правило, производители декларируют гораздо больший срок службы.

Такой провод чаще всего используется в наиболее опасных условиях, где есть достаточно высокая вероятность возгорания. Кабель отличается гибкостью и достаточно прочной изоляцией, повредить которую практически невозможно. Кроме того, ВВГнг LS - кабель, который отличается тем, что не поддается влиянию пара, влаги и агрессивных газов.

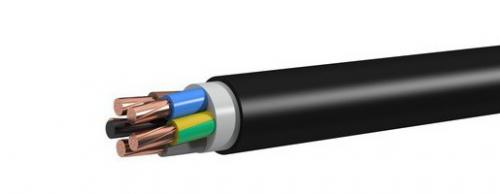

Ввгнг-ls 5х4. Область применения кабеля ВВГнг(A)-LS 5х4:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Эксплуататируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря.Прокладка:* в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;* для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;* на специальных кабельных эстакадах, по мостам и в блоках;* в пожароопасных помещениях;* во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;* кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-2 категории А). Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях,В том числе для использования системах АЭС классов 2, 3, 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.Срок службы кабеля ВВГнг(A)-LS 5х4 — 30 лет.
