Деревянные перекрытия 1 этажа Постройка дома.. Конструкция перекрытия

Деревянные перекрытия 1 этажа Постройка дома.. Конструкция перекрытия

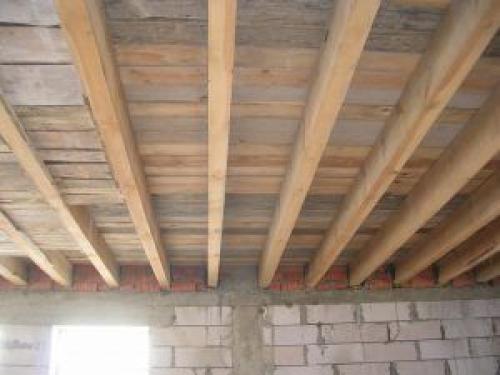

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

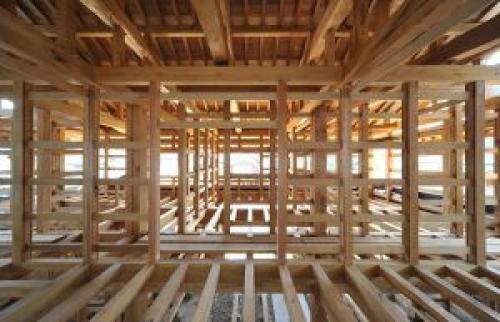

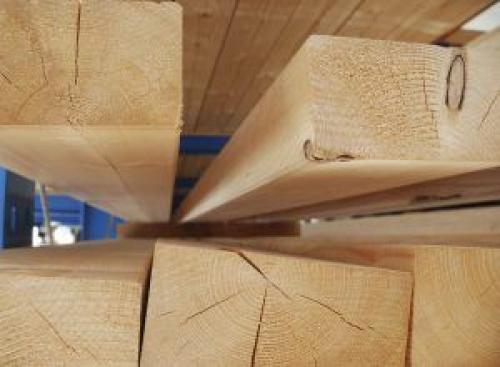

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

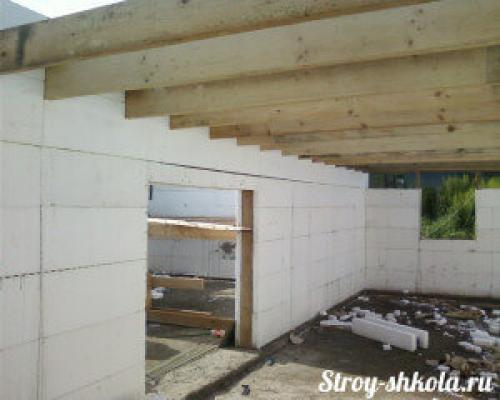

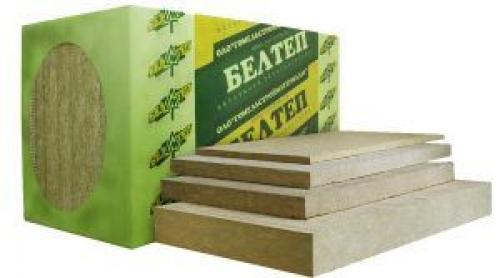

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Деревянные перекрытия в старых домах. «Сталинки» с деревянными перекрытиями – стоит ли покупать?

На столичном рынке жилья доступных предложений не так уж много и найти недорогую квартиру очень сложно. Наиболее демократичны по ценам квартиры гостиничного типа или «однушки» в «хрущевках» на окраине Москвы. Однако существует еще один тип недвижимости, цены на который относительно невелики. Это квартиры в «сталинках» с деревянными перекрытиями 50-х годов постройки. Порой потребитель, привлеченный низкой стоимостью такого жилья, не пытается узнать о его особенностях и знакомиться с ними уже только в процессе эксплуатации квартиры. Знакомство, как правило, неприятное. О том, насколько оправдана покупка квартиры в «сталинке» с деревянными перекрытиями, рассказывают специалисты «МИЦ-Недвижимость» (ГК «МИЦ»).



Первое, что необходимо выяснить при покупке квартиры в таком доме, - это проводился ли в здании капитальный ремонт. Если был только косметический ремонт (или вовсе не было никакого), можно смело требовать значительную скидку. Потому что расходы на капитальный ремонт, в котором нуждается данный тип жилья, окажутся очень большими, да и инициировать капремонт (в котором участвуют все собственники квартир в доме) не так уж просто.



Во-первых, покупателю квартиры в таком доме, скорее всего, придется потратиться на подвесные потолки, т.к. штукатурка на потолках в домах с деревянными перекрытиями быстро приходит в негодность и начинает сыпаться. Во-вторых, в таких домах приходится менять проводку (алюминиевую на медную). Стоит также отметить, что такое, казалось бы, преимущество, как большие окна, может обернуться и недостатком: чем больше окна, тем они дороже, поэтому на замену старых окон на новые стеклопакеты придется отдать немалую сумму.



Также многие жильцы «сталинок» с деревянными перекрытиями жалуются на кривизну полов. Если вам волнообразные полы так же не по вкусу, в список расходов придется включить и ремонт полов.



Деревянные перекрытия не выносят больших весовых нагрузок. То есть при определенных условиях на вас в прямом смысле слова соседи могут свалиться с потолка. Особенно часты повреждения в санузлах (отрицательно на состоянии деревянных балок сказывается высокая влажность). Поэтому при покупке квартиры в доме с деревянными перекрытиями, необходимо узнать, не заменены ли деревянные перекрытия хотя бы в санузлах.



Если вы негативно относитесь к посторонним звукам и не желаете становиться невольным слушателем соседских разговоров, вы также должны будете позаботиться о дополнительной звукоизоляции, т.к. в «сталинках» с деревянными перекрытиями звукоизоляция очень низкая.



И, наконец, квартиру в таком доме не возьмется страховать ни одна страховая компания, т.к. наличие деревянных перекрытий повышает риск возникновения пожаров. А из-за низкой ликвидности ни один банк не примет такое жилье в качестве залога по ипотеке.
По словам специалистов «МИЦ-Недвижимость», среди преимуществ квартир в «сталинках» с деревянными перекрытиями можно назвать только доступную цену. Поэтому, прежде чем принять решение о покупке такого жилья, тщательно подумайте, оправдана ли будет покупка. Вы можете самостоятельно или с помощью специалиста подсчитать стоимость ремонта и временные затраты. Весьма вероятно, что результатом такого подсчета станет ваш отказ от намерения купить подобное жилье.

Перекрытие между этажами в частном доме. По расположению

Существует несколько разновидностей по этой классификации.

Междуэтажные

Конструкция между жилыми этажами начинается с подвального перекрытия, которое служит также полом первого этажа. Потолок первого этажа является обратной стороной пола второго этажа и так далее до чердачного перекрытия, служащего потолком самого высокого этажа.

К данным видам перекрытий предъявляют требования, касающиеся наибольшей прочности , поскольку это самые эксплуатируемые конструкции, удерживающие мебель, вес людей, который постоянно меняется.
Частота вибраций на них также оказывается также максимальная. Перекрытия между жилыми этажами помимо всего прочего должны еще быть эстетически приемлемыми. Пол и потолок оформляют согласно определенному дизайну, а это дополнительная нагрузка, оказываемая отделочными материалами на перекрытия с обеих сторон.

При проектировке междуэтажного перекрытия также учитывается назначение самого помещения. Если это баня, инкубатор, теплица и т.д. влажность, соответственно, будет повышена, значит гидро- и пароизоляцию, герметичность необходимо прокладывать более тщательно, а также обеспечить хорошую вентиляцию помещения, особенно если перекрытия деревянные.

Подвальные и цокольные

Подвал от цоколя отличается глубиной по отношению к уровню земли. Если подвал находится полностью под землей, то цоколь слегка возвышается над землей, ближе к потолку можно вставить маленькое окошко. Перекрытия для обоих видов помещения практически одинаковые, но с собственными нюансами.

Температура в них редко превышает +8 градусов, поэтому утепление данного перекрытия выполняется только лишь для того, чтобы защитить первый жилой этаж от проникновения холода с подвала.

Требования к прочности максимальные , поскольку данная конструкция держит на себе весь дом. Вследствие этого, при устройстве перекрытия на этапах строительства из шлакоблока, между слоями прокладывают арматуру с бетонированием, чтобы добавить жесткости несущим стенам, на которые будет возлагаться вес нулевого перекрытия.

Подробно о различиях между цоколем и подвалом сказано в документах СНиП 31–02–2001 и СНиП 2.08.01–89 о жилых зданиях и одноквартирных домах.

Перекрытие первого этажа это пол или потолок. Утепление брусового дома: пол и перекрытие между 1-м и 2-м этажами

Помогите, пожалуйста, советом по утеплению брусового дома.

Дом 5х5 м, 2 этажа, 1-й этаж из бруса 10х15 см, 2-й этаж доски, был построен лет 10-12 назад. Сделали стены, крышу из оцинковки, черновой пол (неприбитый) 1-го этажа на лагах, черновая лестница на 2-й этаж, на втором этаже бросили как временный пол неприбитые шпунтованные доски на лаги. Потом хозяева уехали, дом остался внутри недостроенным. Так и стоял все эти годы, пока я в прошлом году не купил участок вместе с этим домом.

Дом планируется для дачного проживания только с апреля по октябрь. Возможны кратковременные (не больше, чем на день-два) наезды зимой.

Я бы хотел в этом году сделать утеплённый (роквулом) пол на 1-м этаже, утеплённое (тоже роквулом) межэтажное перекрытие между 1-м и 2-м этажами, утеплить стены 1-го этажа изнутри софтбордом (это пока только часть задуманного утепления — просто чтобы не дуло, в дальнейшем планирую нормально утеплять стены снаружи, но не в этом году). И внутри обшить стены и потолки вагонкой. А затем в планах — установка печки «Булерьян» (отапливаться будет только 1-й этаж), утепление крыши и 2-го этажа.

1. Вот как представляю себе утепление пола.

Пол над проветриваемым подпольем (там сухо, продухи по всему периметру цоколя, до земли 80 см, на грунт насыпан слой песка). У меня сейчас лежат неприбитыми черновые доски (50 мм) на лагах. Я хочу сделать вот что. На эти лаги в нижней их части вдоль них набить бруски 20х20 и прибить на эти бруски листы влагостойкой фанеры, обмазанные известью. В фанере просверлить дырки для проветривания. Смысл этой фанеры — защита от мышей, которые, как мне сказали, берёзовую фанеру грызть не любят (типа острые занозы им во рту не нравятся, а тем более в извести). Поможет ли фанера от мышей или надо всё-таки вместо неё класть мелкую металлическую сетку? Если сетку, то, наверно, надо её чем-то покрасить? Не прогниют ли в таком случае от контакта с этой сеткой лаги?

Затем, над фанерой с зазором в 1-2 сантиметра степлером приделать к лагам влагозащитную паропроницаемую мембрану Изоспан А, а над мембраной, также с небольшим зазором вставить в распор плиты утеплителя Роквул Лайт Баттс 10 см. Над этим утеплителем по лагам сверху прибить пароизоляцию Изоспан В, затем — мои черновые доски пола (возможно, через одну, а не сплошняком, чтобы пустоты были над пароизоляцией), а потом уже — чистовой пол (шпунтованная доска 38 мм, обработанная снизу и по бокам антисептиком). Вот сижу и думаю: а не слишком ли наворочено? ))

2. Перекрытие между 1-м и 2-м этажами. 1-й этаж будет по мере необходимости отапливаться «Булерьяном», 2-й этаж отапливаться не будет (но, возможно, всё равно будет утеплён снаружи, также будет утеплена крыша и чердак).

Вот как его представляю (снизу — вверх): антисептированная вагонка прибита снизу к лагам перекрытия — затем пароизоляция Изоспан В (на лагах снизу вплотную к вагонке, в промежутках — загибается на 1 см, чтобы не примыкать вплотную к вагонке, по бокам заходит на брусовую стену — вот только вверх или вниз?) — затем с зазором 10 см Роквул Лайт Баттс — затем то ли пароизоляция, то ли мембрана, то ли вообще ничего — затем пол 2-го этажа из шпунтованной доски 38 мм.

Перекрытие по деревянным балкам чертеж. Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

• в зданиях, построенных из древесины (каркасных и рубленых);
• в дачных домах, рассчитанных на летнюю эксплуатацию;
• в хозяйственных постройках (сараях, банях, мастерских);
• в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета . Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

Таблица. Выбор шага балок

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).

Перекрытие второго этажа в доме из газобетона. Армирующий пояс для дома

При строительстве перекрытий в доме из газобетона требуется обязательно создавать армирующий монолитный пояс. Он распределяет нагрузку, которая образуется от стен, перекрытий и всего, что находится внутри здания. А также пояс компенсирует неспособность газобетона работать на изгиб. Если проигнорировать этот элемент конструкции, газобетонные плиты для перекрытий могут покрыться трещинами, а в особо тяжелых случаях даже лопнуть.

Требуется создать цельный пояс, который будет проходить по всему периметру здания. Для устройства армирующего пояса используются плиты перекрытий из тяжелого бетона и арматура класса А III. Рабочий процесс выглядит следующим образом:

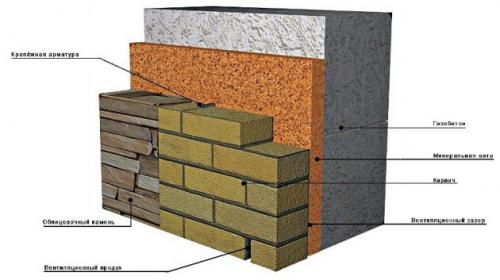

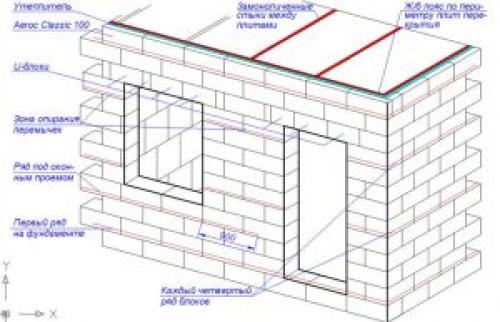

Армирование дома из газобетона

• По внешнему краю помещается силикатный кирпич или бетонные блоки.
• Для удобства можно использовать специальные U-образные блоки. Их можно вырезать самостоятельно из газобетона.
• Внутрь блоков укладывается арматура, у которой диаметр стержня находится в пределах 12 мм. Требуется около четырех таких стержней.
• Чтобы сделать защитный бетонный слой, на прокладки выкладывается нижний ряд стержней.
• Участки арматуры скручиваются вместе посредством проволоки. Их нельзя скреплять сваркой.
• Точки примыкания необходимо прокладывать, изгибая арматуру. В результате прямых углов быть не должно.
• Все углы закрепляются посредством стальных скоб или закладных деталей.

Внешнюю сторону стен дома нужно утеплить полистиролом. Когда основа монолитного армирующего пояса завершена, внутрь боков заливается бетон. Чтобы скрыть место установки пояса, используется газобетон толщиной 100 мм и 50 мм полистирола. На стены с внутренней стороны помещается опалубка из деревянного щита.

Перекрытие второго этажа по деревянным балкам

Устройство пола второго этажа по деревянным балкам

Частное малоэтажное строительство в последние годы становится всё более популярным.

Загородные дома и дачные домики, возведённые своими руками, занимают всё большую долю в общем объёме вводимого в эксплуатацию жилья.

Наиболее востребованным материалом в частном строительстве является древесина, что обусловлено её доступной стоимостью и простотой обработки. Но не все индивидуальные застройщики обладают достаточным опытом и познаниями, чтобы самостоятельно произвести весь спектр строительных работ. Так, часто возникает вопрос, как правильно настелить пол второго этажа с соблюдением всех строительных нормативов и технологий.

Строительные требования к деревянным перекрытиям

Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.

Теплоизоляционный слой

Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.

Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.

Прочность балок

Балки и перекрытия должны выдержать до 180 кг/кв.м нагрузки

При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания.

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м. давление на деревянный пол второго этажа – не более 180 кг/кв.м. а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.

Максимальный прогиб

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.

Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м. 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п. то требования к жёсткости конструкции увеличивается до 1 к 400.

То есть, прогиб не должен превышать 2,5 мм на каждый метр. Для нежилых мансард и чердачных помещений допускается больший коэффициент прогиба – 1 к 200 (5 мм на 1 метр).

Звукоизоляция

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.

Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.

Длина несущих балок

Длина балки должна быть не более 5 м

Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.

При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.

Дерево – материал достаточно уязвимый для внешнего воздействия, прежде всего сырости и огня, поэтому перед тем, как преступить к возведению несущих конструкций, все деревянные элементы должны быть обработаны антисептическими материалами и антипиренами.

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

Сечения балки 15 х 15 будет достаточно

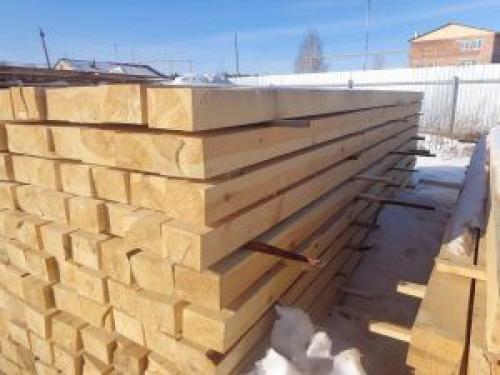

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

Источник: https://interer-i-dekor.ru-land.com/novosti/mezhetazhnoe-perekrytie-po-derevyannym-balkam-algoritm-ukladki-brusa

Деревянное перекрытие между этажами. Технология выполнения деревянных перекрытий между этажами

Балки межэтажных перекрытий закладывают в стены обычно во время постройки дома, а все остальные работы по возведению перекрытий производят после постройки перед началом отделочных работ. Перед выполнением перекрытий нужно произвести расчет нагрузки на перекрытия, исходя из полученных данных выбирают размеры балок и шаг укладки.

1. Балки перекрытия в кирпичную или блочную стену заводят во время кладки, для этого в стене выполняют специальные гнезда. Глубина гнезда должна быть не менее половины толщины стены, можно сделать ее сквозной с последующей заделкой паропроницаемым утеплителем.



   Заводим деевянные балки между этажами во время кладки стены

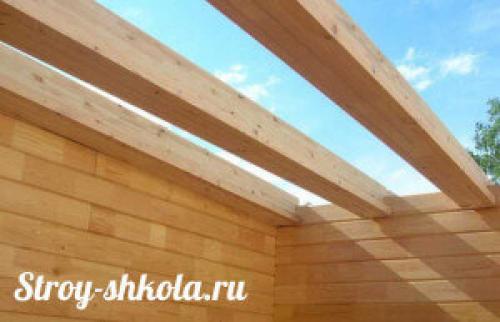

2. В деревянных строениях балки врубают в верхний венец сруба. Балки необходимо предварительно обработать антисептиком и просушить.Укладывают прямоугольные балки так, чтобы широкая сторона располагалась вертикально – при такой укладке их жесткость повышается. Концы балок срезают под углом 60°, обрабатывают битумной мастикой и обертывают рубероидом в два-три слоя. Сначала укладывают на место крайние балки. Их выравнивают с помощью длинной доски, поставленной на ребро, и уровня, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и помещенных в гнездо. Промежуточные балки выравнивают по уложенной на крайние балки доске.



   Технология возведения балок в деревянном доме путем врубки их в верхний венец дома

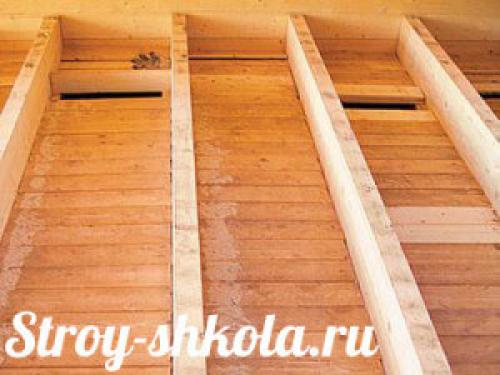

3. После выполнения стен и временной или постоянной кровли приступают к возведению перекрытий. К нижней части балок с обеих сторон подшивают черепные бруски. Их назначение – опора для чернового пола верхнего этажа и подшивка потолка для нижнего. Для черепных брусков необходим сосновый брус 50 мм, обработанный антисептиком. К балкам перекрытия его крепят саморезами по дереву. На черепные бруски укладывают доски чернового пола. Для них можно использовать неструганную доску толщиной от 15 мм – нагрузка на черновой пол невелика, поэтому тратиться на толстую доску не обязательно. Доски чернового пола кладут перпендикулярно балкам, опирая их на черепные бруски, и крепят саморезами. Черновой пол также обрабатывают антисептиком.



   Процесс установки чернового пола

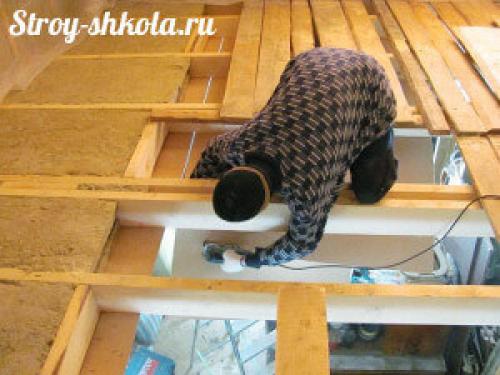

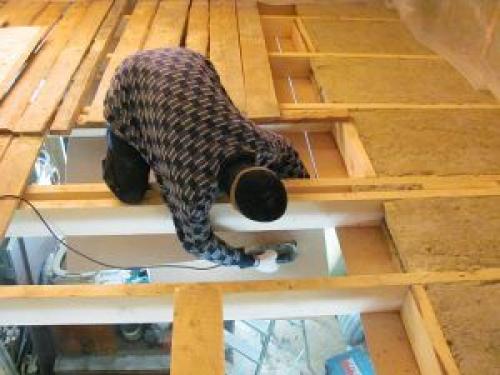

4. Поверх чернового пола и балок перекрытия укладывают гидропароизоляционную пленку, например, Изоспан . Полосы пленки кладут внахлест, проклеивая скотчем стыки. Поверх пароизоляционной пленки укладывают минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы не выступать над поверхностью балок. Можно использовать в качестве утеплителя и другие материалы: вспененный полистирол, керамзит, эковату. При этом необходимо обращать внимание на огнестойкость материала утеплителя.

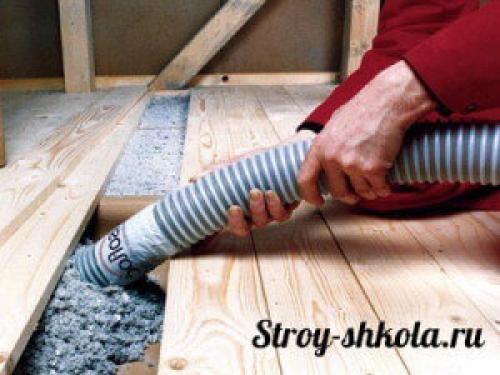

   Процесс утепления пола

5. Сверху на балки перекрытия кладут лаги пола верхнего этажа. Направление укладки лаг – поперек балок, шаг – от 60 см до 1 метра. Лаги выполняют из бруска или доски с толщиной не менее 40 мм и крепят их к балкам перекрытия с помощью металлических уголков, закрепленных на саморезы. Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего теплоизоляционного слоя.  Минеральный утеплитель послужит также звукоизоляцией пола и потолка. Поверх второго слоя утеплителя укладывают гидроизоляционную пленку на случай разлива жидкости.



   Установка лагов для верхнего этажа

6. Пол верхнего этажа по лагам зашивают чистовой половой доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку. Половую доску или фанеру крепят на саморезы. Можно обустроить под финишным покрытием теплые водяные полы , при этом в качестве пароизоляции лучше использовать фольгированную пленку.
