Деревянные перекрытия между этажами: выбор материала и технологии

Деревянные перекрытия между этажами: выбор материала и технологии

Деревянные перекрытия между этажами являются одним из самых популярных решений в строительстве. Они обеспечивают эстетичный вид, а также высокую экологическую чистоту. В этой статье мы рассмотрим, как выбрать материал и технологию для деревянных перекрытий между этажами.

Выбор материала

Существует несколько типов материалов для деревянных перекрытий между этажами:

1. Древесина: это самый распространенный материал для деревянных перекрытий. Он доступен в различных сортах и цветах, а также может быть обработан различными методами для увеличения прочности и долговечности.

2. Деревянные панели: это более дешевый вариант, чем цельная древесина. Они изготавливаются из древесины и имеют различные размеры и формы.

3. Деревянные блоки: этот материал представляет собой набор блоков, которые соединяются друг с другом для создания перекрытия. Он является более дорогим, чем древесина или деревянные панели, но обеспечивает высокую прочность и долговечность.

Технологии

Существует несколько технологий для создания деревянных перекрытий между этажами:

1. Классическая технология: это самая простая технология, которая используется для создания деревянных перекрытий между этажами. Она состоит из горизонтальных балок, которые укрепляются на вертикальных опорах.

2. Технология с использованием клеевой ленты: эта технология используется для создания более прочных и долговечных перекрытий. Она состоит из горизонтальных балок, которые укрепляются на вертикальных опорах с помощью клеевой ленты.

3. Технология с использованием металлических профилей: эта технология используется для создания очень прочных и долговечных перекрытий. Она состоит из горизонтальных балок, которые укрепляются на вертикальных опорах с помощью металлических профилей.

Таблица 1: Сравнение материалов и технологий

Материалы	Технологии
Древесина	Классическая технология
Деревянные панели	Технология с использованием клеевой ленты
Деревянные блоки	Технология с использованием металлических профилей

Список 1: Факторы, которые следует учитывать при выборе материала и технологии

• Цена
• Эстетика
• Прочность
• Долговечность
• Экологичность
• Масса
• Удобство монтажа

Выбор материала и технологии для деревянных перекрытий между этажами является важным шагом в строительстве. Важно учитывать все факторы, такие как цена, эстетика, прочность, долговечность, экологичность, масса и удобство монтажа. Использование таблиц и списков может помочь вам сделать правильный выбор.

Связанные вопросы и ответы:

Что такое деревянные перекрытия между этажами

При сооружении деревянного перекрытия можно ориентироваться на нормы из СНиП II-25-80. Согласно этой норме, требуется обеспечивать защиту от попадания воды и от вредных биологических агентов. В местах, где вероятно воздействие агрессивной среды, надо заботиться о защите от коррозии. Заранее проводятся расчеты на несущую способность и на некритический уровень деформации. Использовать перекрытия из клееной древесины нельзя, если температура воздуха даже на короткий срок превысит 35 градусов.

Предпочтительна для работы хвойная древесина. В ряде случаев применяют прочные лиственные породы. Согласно ГОСТ 4981-87 балки надо делать из хвойной древесины. Для черепных брусков допускается использование лиственных заготовок, отвечающих установленным требованиям.

Нельзя применять дерево хуже второго сорта. Нельзя также использовать детали, в которых сквозные трещины торца длиннее 0,1 м. Оценку породы и сортовой группы проводят визуально. Для точного определения пороков ориентируются на указания ГОСТ 2140. Межэтажные перекрытия в частном доме можно использовать без особых затруднений, но надо учитывать дополнительные нюансы. Так, на мансардных комнатах придется дополнительно усиливать балки.

Предельная длина пролета составляет 8 м. Наименьшее сечение бруса 0,05х0,15 м, а наибольшее – 0,14х2,4 м. Самые крупные детали редко используются в частных домах, потому что там несущая нагрузка не оправдывает такую толщину материала. Допускается применение балок из цельных ошкуренных бревен.

Специалисты настоятельно советуют основательно сушить все заготовки перед укладкой на отведенное место. Дистанция от одной балки до другой составляет 0,6-1 м. На этот показатель влияют:

• количество этажей в постройке;
• величина нагрузки;
• общая площадь сооружения.

Протяженность балок должна быть такой, чтобы они прочно опирались на стены в особо отведенных местах. Свои нюансы имеет обустройство перекрытия под холодным чердаком. Так как оно сочетает несущую и теплоизоляционную функцию, придется обустраивать многослойный блок. Части «пирога» и их последовательность подбирают максимально тщательно. Нежилое помещение можно обустраивать и без чистового пола.

Что касается балок, то их или устанавливают на выступы стен, или замуровывают в эти выступающие части. Точно нельзя использовать дерево, если постройка длиннее 10 м. Даже больше того, пролеты длиннее 6 м можно сооружать только из особых заготовок, которые существенно дороже простых пиломатериалов. Кроме утепления, придется позаботиться о гидроизоляции и паровой защите. Деревянные перекрытия второго этажа могут использоваться даже в кирпичном или бетонном строении.

Предельный (критический) уровень нагрузки межэтажных и цокольных конструкций составляет не менее 210 кг на 1 кв. м. Если наверху расположен чердак, то этот показатель минимум 105 кг. Однако в случае жилой мансарды или при хранении большого количества тяжелых предметов ориентируются на наибольший показатель.

Наибольший уровень прогиба на 1 п. м равняется 0,004 м. Если он больше, то использовать такое перекрытие становится опасно.

При укладке керамических плиток и иных тяжеловесных напольных покрытий собственный прогиб деревянного перекрытия ограничен 0,0025 м на 1 п. м. А вот в случае с нежилым мало используемым чердаком можно увеличить допустимый уровень до 0,005 м. Но лучше все же не скупиться на тщательность расчетов и сделать более качественную конструкцию.

Какие типы дерева используются для изготовления деревянных перекрытий между этажами

Деревянные балки перекрытия классифицируют по типу сечения, материалу и размерам.

Длина балок перекрытия зависит от расстояния между стенами. К этой величине нужно прибавить запас для опирания на стену — обычно добавляют 200—250 мм с каждой стороны.

По сечению деревянные балки делят на следующие типы:

• квадратные;
• прямоугольные;
• двутавровые;
• круглые или овальные.

Квадратное сечение балки считается самым невыгодным, поскольку оно меньше всех подогнано под эпюру усилий в элементе.

Для справки! Эпюры усилий - графическое отображение изменение внутренних усилий по всей длине бруса. Применяются при расчетах допустимых нагрузок.

Наиболее оптимальным вариантом при выборе деревянных перекрытий являются балки с прямоугольным сечением, при этом их короткую сторону располагают горизонтально, а длинную – вертикально, поскольку на прочность лучше влияет увеличение высоты, чем ширины.

Балки перекрытия прямоугольного сечения Источник rubankom.com

Двутавровое сечение балки перекрытия представляет собой уширенные элементы в нижней и верхней частях, а в середине уменьшенное до максимально возможных размеров. Этот вариант сечения существенно сокращает расход древесины и позволяет рационально ее использовать.

Двутавровые деревянные балки купить будет не так просто, поскольку они отличаются сложной технологией изготовления. По этой же причине их в строительстве можно встретить редко.

Двутавровые балки перекрытия Источник cekapuw.haberu.ru.net

Деревянные балки круглого или овального сечения используются, как правило, для устройства чердачных перекрытий. В зависимости от диаметра, круглые балки имеют высокую устойчивость на изгиб. Кроме того, обязательно надо учитывать, что балки перекрытия деревянные, размеры имеют достаточно ограниченные. Их максимальная длина составляет 7,5 п. м.

По материалу деревянные балки перекрытия классифицируют на следующие виды:

• из цельного бруса или доски;
• из клееного бруса.

Какие технологии используются для изготовления деревянных перекрытий между этажами

Перекрытия по деревянным балкам рекомендуется применять:

• в зданиях, построенных из древесины (каркасных и рубленых);
• в дачных домах, рассчитанных на летнюю эксплуатацию;
• в хозяйственных постройках (сараях, банях, мастерских);
• в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета . Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

Таблица. Выбор шага балок

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).

Какие особенности конструкции и монтажа деревянных перекрытий между этажами

• Прежде чем начать монтаж, брусовые балки следует обработать защитными средствами. Пазы и торцы, которые выпиливаются в процессе подгона бруса так же нужно подвергнуть обработке
• Не стоит забывать и о расстоянии поперечен от дымоходных труб - оно не должно быть меньше 40 см.
• Брус не нуждается в дополнительном креплении к несущим стенам шурупами или гвоздями. Как правило, достаточно соединения шип-паз или надежного, хоть и трудоемкого «ласточкиного хвоста». Эти соединения рекомендованы потому, что в дальнейшем, во время усадки дома, позволят элементам «гулять», без ущерба для всей конструкции.

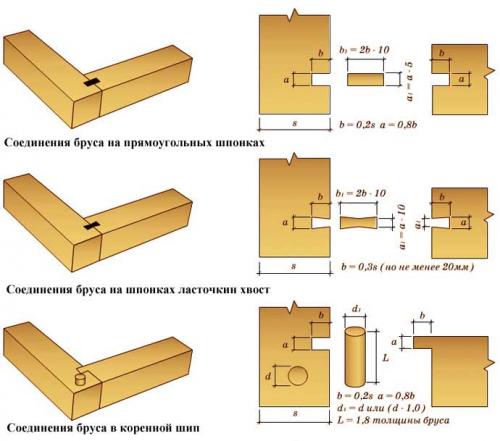

Соединение бруса.

При строительстве деревянных перекрытий между этажами необходимо учитывать несколько важных особенностей конструкции и монтажа.

Особенности конструкции

Деревянные перекрытия между этажами должны быть рассчитаны на нагрузку, которая будет действовать на них. Это включает в себя вес людей, мебели, а также любых других предметов, которые будут находиться на перекрытии.

Конструкция перекрытия должна быть такой, чтобы обеспечить равномерное распределение нагрузки по всей площади. Для этого используются балки, которые располагаются параллельно друг другу и соединяются между собой.

Соединение бруса

Соединение бруса является важнейшим этапом при монтаже деревянных перекрытий. Для соединения бруса используются различные методы, такие как:

• Соединение на гвозди или саморезы
• Соединение на шурупы
• Соединение на деревянные нагели
• Соединение на металлические крепежные элементы

Выбор метода соединения зависит от типа бруса, размеров и нагрузки, которая будет действовать на перекрытие.

Монтаж перекрытия

Монтаж деревянных перекрытий между этажами должен производиться с учетом следующих требований:

• Балки должны быть установлены на расстоянии не более 60 см друг от друга
• Балки должны быть закреплены к стенам или другим опорным конструкциям
• Перекрытие должно быть покрыто слоем гидроизоляции
• Перекрытие должно быть утеплено для снижения потерь тепла

При соблюдении этих требований деревянные перекрытия между этажами будут надежными и долговечными.

• Опытные строители советуют под конец бруса подкладывать планку из доски, чтобы достигнуть горизонтального уровня. И категорически не рекомендуют использовать для этих целей быстро гниющие щепки.
• Если брусовое перекрытие делается в кирпичном, бетонном или каменном доме, то концы поперечен следует обернуть в рубероид, чтобы избежать конденсации.
• Если сс наружной стороны дома, при заделке бруса образовались небольшие гнезда-пустоты, то их следует «законопатить» монтажной пеной, раствором цемента, джутовым волокном или паклей.
• Конструкция перекрытия между этажами, конечно, напоминает кровельный «пирог» обычной двухскатной крыши. Но, ошибочно было бы полагать, что устройство межэтажного брусового перекрытия и потолка похожи. Есть ряд принципиальных и существенных отличий. Например, сечение балок и способ укладки. Если при монтаже потолочной конструкции несущие балки обычно упираются в стены или специально сделанный бетонный «пояс», то поперечины при устройстве перекрытия между этажами следует врезать в стены. Брус для межэтажных перекрытий соответственно должен быть толще и жестче.
• Сначала заделывают две крайних бруса перекрытия, а уже затем, с помощью лазерного уровня или шнура, укладывают остальные балки.
• Есть и еще один существенный нюанс: в кирпичных или бетонных домах, с жесткой коробкой, когда стропила крепятся на шарнире хотя бы в одной точке, то межэтажное брусовое перекрытие укладывают по так называемой, свободно-скользящей схеме, не фиксируя в точках опоры. В этом случае перекрытие будет зафиксировано в одном положении, несмотря на осадку здания.
• Но, в случае если стены из более легких материалов и длина поперечен перекрытия больше 4,5 метров, балки перекрытия в обязательном порядке дополнительно фиксируют уголками, подкосами, анкерами и пр.

Какие преимущества и недостатки имеют деревянные перекрытия между этажами

Пользуются высоким спросом при строительстве частных домов. Производятся из доступного и экологичного материала, имеют небольшой вес и эстетический внешний вид. Для несущих элементов используются балки в виде бруса или бревна. Выбирают их по соответствию характеристик, учитывая показатели прогиба.

Характеристики, как и надежность перекрытия, зависят исключительно от типа их изготовления. Они могут быть составного сечения, сделаны из деревянного массива или быть двухуровневой конструкцией.

Одной из важных характеристик является сечение балок. Его подбор осуществляют на основе расстояния между стенами, на которые они будут уложены. Могут быть использованы не только балки, но и лаги, на которые в дальнейшем укладывают доски. Установка исключительно одних балок, поможет сэкономить финансы, но не обеспечит защиту от ударного шума — любое передвижение будет четко слышно. Между балками и лагами, есть возможность проложить шумопоглощающий материал, который обеспечит звукоизоляцию и отсутствие шума.

Между балками необходимо поместить деревянный настил из досок или готовых щитов, которые и выполняют роль потолка. Их отделка может быть абсолютно разной, начиная от штукатурки и заканчивая обшивкой из гипсокартона.

Преимущества и недостатки деревянных перекрытий

К существенным плюсам перекрытий из дерева относят:

1. Низкая стоимость. Материал, его доставка и монтажные работы обойдутся дешевле, чем при установке перекрытий из другого материала.
2. Только их рекомендовано использовать при наличии облегченных оснований.
3. Допустимо использование на непрочных грунтах.
4. Возможна установка вручную, без применения специального оборудования.
5. Легкость и быстрота монтажа.
6. Экологичность. В дереве отсутствуют агрессивные вещества и не присутствует арматура.

ВАЖНО! Осуществляя покупку материала, необходимо внимательно осмотреть каждую балку. На качественных и прочных материалах должны отсутствовать трещины и следы паразитов, питающихся древесиной и живущих в ней.

Минусов у деревянных конструкций больше чем плюсов. К ним относят:

1. Дерево очень часто портят вредители — насекомые и грызуны. На нем спокойно живет грибок.
2. Если не проводить обработку древесины антисептиками, она начинает гнить. Но даже обработка не гарантирует полной защиты, необходима качественная система вентиляции.
3. Материальные затраты на обшивку балок с двух сторон и на материал, используемый для тепло- и звукоизоляции, между ними.
4. Короткий срок службы. Время пагубно влияет на дерево, оно высыхает, проседает и появляется скрип.
5. Не могут быть использованы при строительстве многоэтажных домов и в сейсмически опасных зонах.
6. Повышенная опасность возгорания. Обработка специальными огнезащитными лаками и красками потребует дополнительных затрат.
7. Необходимость в усилении конструкции при ширине пролета больше 6 м. Это приводит к увеличению толщины всего перекрытия.
8. Загнивание древесины, в первую очередь, начинается в помещениях с повышенной влажностью (ванная, санузел).
9. Необходимость в теплоизоляционных швах на стыках с дымоходом.

Многолетний опыт использования деревянных перекрытий, до сих пор делает их самыми популярными и используемыми при строительстве частных домов. Но, если возводится дом в несколько этажей, то необходимо, по возможности, использовать перекрытия и конструкции из железобетона.

Какие факторы влияют на выбор материала для деревянных перекрытий между этажами

Для начала обозначим самые весомые преимущества подобных систем:

• Демократичная цена элементов делает их доступными для самого широкого круга застройщиков.
• Инструкция по проведению работ настолько проста, что вы легко справитесь с ними своими руками, ниже мы опишем процесс, и вы сами убедитесь в этом.
• Вес элементов небольшой, что упрощает их установку, ведь можно обходиться без грузоподъемной техники. Кроме того, готовая конструкция не создает большой нагрузки на несущие элементы, а это также немаловажное преимущество.
• Конструкция деревянных перекрытий подходит под все типы коробок – из древесины, блоков, кирпича, бетона и так далее. Отличается лишь метод крепления.

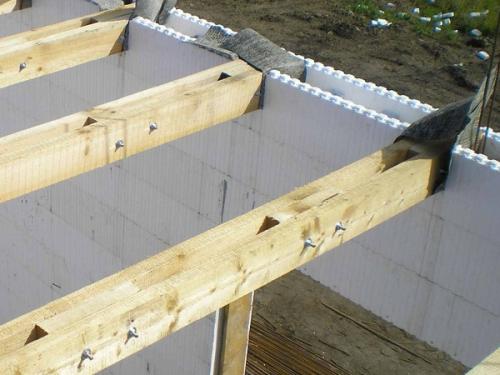

Конструкции из несъемной опалубки всегда оснащаются перекрытиями из древесины

• Срок службы деревянных перекрытий может составлять десятки, а то и сотни лет при условии, что на материал не воздействует влага.

Какие правила и нормы должны соблюдаться при монтаже деревянных перекрытий между этажами

Видычастных домов бывают самые различные точно так же, как и их внутренний состав. Однако, чтобы его построить и жить без проблем, нужно тщательно позаботиться о выборе материалов, проведении перекрытий, грамотной защите материалов.

На этапе проектирования составляется схема будущей конструкции, а также план, в котором должен учитываться не только размер здания, но и то, как она будет защищена от различного рода последствий. Защита требуется от пожара и биологического влияния внешней среды.

Что касается горючести, то каждое полотно имеет свою степень пожаростойкости, однако, выбирая такие банальные материалы, как плиты ОСБ, щиты ОСП или клееный брус, нужен специальный антисептик глубокого проникновения, который предотвратит не только гниение и плесень, но и воспламеняемость.

Лучше отделать помещение, в котором будет установлена печь или камин, металлическим полотном, таким образом, можно предотвратить распространение огня.

Защитить деревянные перекрытия между этажами от негативного воздействия влаги можно с помощью клеенки

В продажу поступают самые различные составы, способные предотвратить возгорание дерева, и выбирать их нужно по:

• Глубине проникновения;
• Сроку эксплуатации;
• Огнестойкости.

Пропитка проводится на этапе, когда осуществляется черновой ремонт, и лучше осуществлять обработку не менее двух раз, после того как тщательно высохнет каждый слой. На этапе проектирования нужно, учитывать и тот момент, сколько определенный вид древесины может выдерживать воздействие огня.

Лучше всего обладают устойчивостью к огню материалы, у которых поперечное сечение 11х24 см, если пролет по ширине составляет 5,8-5,85 м.
