Маркировка полипропиленовых фитингов. Буквенные и цифровые символы

Маркировка полипропиленовых фитингов. Буквенные и цифровые символы

Если начать конкретно с тех обозначений, которые нанесены на данный материал, то их достаточно много и представлены они изготовителями на сайтах, где детально инженерным стилем описываются все свойства того или иного изделия. Наша задача перевести эти технические выкладки на доступный рядовому обывателю (мужчине или женщине) язык.

Тем не менее, маркировки наиболее часто используемых труб в обустройстве жилых строений будут указаны и расшифрованы.

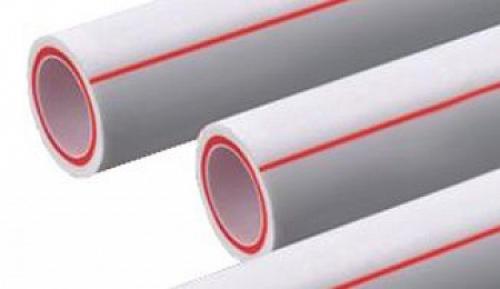

Полипропиленовая труба с фитингами

Маркировка полипропиленовых труб указывает на:

• Давление (кг/см2), которое может выдерживать труба в течение длительного срока. Обозначается «PN».

Чем толще стенка трубы, тем выше будет ее цифровое обозначение. Например, PN 20, PN 25. Чаще всего они применяются для отопительных систем и подачи горячей воды.

Иногда, кроме этого обозначения (зависит от производителя) продольно наносится синяя или красная полоса, для холодной или горячей воды соответственно.

• Материал и структура. Для описания этих характеристик имеются целые таблицы. Чтобы выполнять бытовые работы по дому (монтаж магистралей поставки в жилье воды и отопительной системы) достаточно знать основные обозначения.

1. однослойная структура «S»
2. многослойная «M»
3. термоизолированная «TI»
4. огнестойкая «HI»
5. полипропиленовый материал обозначается «PP»
6. полипропилен с повышенным давлением«PP-RP»
7. сшитый полиэтилен«PEX»
8. алюминий «AL»

• Помимо таких специфических обозначений часто можно увидеть, что маркировка содержит данные:

1. о сечение, толщине стенок,
2. об изготовителе,
3. номер партии выпуска, дата, серия и пр. (15 цифр),
4. данные о наличии сертификации.

Эти сведения помогут самостоятельно выбрать необходимый материал.

Источник: https://360doma.ru/stati/markirovka-polipropilenovyh-fitingov-bukvennye-i-cifrovye-simvoly

Маркировка металлопластиковых труб для горячей воды. Обозначения металлопластиковых труб-маркировка

При выборе металлопластиковой трубы необходимо разбираться в обозначениях написанных на её наружной поверхности. Ведь не каждая труба подойдет например для горячего теплоснабжения или отопления. По этому давайте по порядку разберем все основные маркировки, которые наносят производители на свою продукцию.

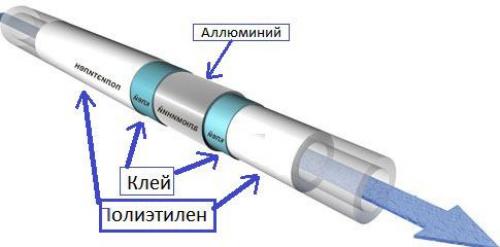

Для начала нужно уяснить для себя что металлопластиковая труба состоит из пяти слоёв. Как показано на изображении ниже:

Когда, как слой алюминия и клеевых прослоек остается практически без изменений, наружный и внутренний слои могут быть из разных материалов, применение которых допускается не везде.

Обозначения металлопластиковых труб:

• PE-R –означает, что внутренний и наружный слой изготовлен из полиэтилена;
• PP-R –труба состоит из полипропилена;
• PE-X – труба включает в состав слой сшитого полиэтилена на молекулярном уровне. Разновидности такого типа трубы может включать в себя подвиды: PE-Xa, PE-Xb, PE-Xc, PE-Xd. Эта маркировка обозначает способ сшивки полиэтилена. Вникать в это простому потребителю не нужно, так как качестве трубы это особо не сказывается;
• PE-RT – труба состоит из термостойкого полиэтилена;

Далее следует маркировка диаметра и толщина стенки трубы, обычно диаметр измеряется в миллиметрах

• PN – номинальное давление трубы. Единица измерения кг/см2 или «бар». Номинальное давление трубы указанно при условии температуры среды в трубе 20 C.

Маркировка так же включает в себя максимальную температуру, которая измеряется в градусах цельсия. Так же транспортируемую среду, по которой можно узнать пригодна ли она для питьевой воды или наоборот способна ли она транспортировать агрессивные среды.

Международная маркировка полипропилена. Тонкости маркировки полипропилена

При виде обозначения тех или иных марок полипропилена неподготовленный человек может запросто попасть в тупик. Дело в том, что в маркировке полипропилена могут встречаться похожие, даже практически идентичные обозначения, которые, тем не менее, будут обозначать самые разные материалы. Давайте разбираться. Во-первых, определимся с такой маркировкой, как PPH, PPU, PPR и PPM. Два из четырёх обозначений о чём-то нам напоминают (PPH и PPR), не правда ли? Но это не то, о чём вы подумали и речь здесь идёт вовсе не о гомополимере полипропилена (PPH) и рандом-сополимере полипропилена (PPR), а о полипропилене с различным содержанием полиэтилена в своём составе.

Итак, PPH – полипропилен с максимально возможным содержанием полиэтилена в своём составе, PPU – полипропилен с высоким содержанием полиэтилена в своём составе, PPR – полипропилен со средним содержанием полиэтилена в своём составе и PPM – полипропилен с низким содержанием полиэтилена в своём составе. А чтобы отличать эту маркировку полипропилена по содержанию полиэтилена от маркировки гомополимера и рандом-сополимера полипропилена, будем обозначать последние так: PP-H, с дефисом, для гомополимера и PP-R, также с дефисом, для рандом-сополимера полипропилена. Впрочем, дефис ставится не всегда, поэтому обращайте внимание на тип материала. PP-R (рандом-сополимер полипропилена) нередко может иметь маркировку PPRC, а также PPR-CT или PP-RCT (для нового материала — термостабилизированного рандом-сополимера полипропилена, о котором мы уже рассказывали).

Теперь о других видах маркировки. Иногда можно встретить обозначение PPC, однако оно не слишком информативно, поскольку это чаще всего общее обозначение для всех сополимеров полипропилена, тем самым, отличая их от гомополимеров — PP-H (не путаем с PPH – полипропиленом с наивысшим содержанием полиэтилена в своём составе). Таким образом, PPC – это и PP-B (блок-сополимер полипропилена), и PP-R (рандом-сополимер). Кроме того, встречается маркировка PPs. Таким способом обозначают огнеупорный полипропилен, в который добавляют специальные вещества — антипирены. Итак, если вы встретите обозначение на трубах PPs, то знайте, что это трубы, предназначенные специально для прокладки в местах с повышенной пожароопасностью. Ну а теперь коротко об этих и некоторых других маркировках, чтобы вы могли быстро найти нужный тип в нашем справочнике.

PP-H или PP-HO — гомополимер полипропилена (тип 1 полипропилена).

PP-B — блок-сополимер полипропилена (тип 2 полипропилена).

PP-R — рандом-сополимер полипропилена (тип 3 полипропилена).

PP-RCT — термостабилизированный рандом-сополимер полипропилена.

PPH — блок-сополимер полипропилена с максимальным содержанием полиэтилена.

PPU — блок-сополимер полипропилена с высоким содержанием полиэтилена.

PPR — блок-сополимер полипропилена со средним содержанием полиэтилена.

PPM — блок-сополимер полипропилена с низким содержанием полиэтилена.

PPC или PPCP (также PP/CO) — сополимер полипропилена (общее обозначение для блок-сополимера и рандом-сополимера полипропилена, последняя маркировка PPCP и PP/CO может обозначать блок-сополимер).

PPs — огнестойкий полипропилен с антипиреновыми добавками.

Другие обозначения

HIPP – высокоизотактический гомополимер полипропилена, обладающий большей прочностью, чем обычный гомополимер.

PP-X и PP-XMOD – сшитый полипропилен.

EPP – вспененный полипропилен.

EMPP – вспененный полипропилен с каучуковыми добавками.

mPP – полипропилен с металлоценом.

PP-EPDM, PP/EP и другие — различные смеси полипропилена (с этиленом, диеном и т.д.).

Подробно останавливаться на маркировке вышеуказанных соединений из раздела «Другие обозначения» мы не будем, нас интересуют материалы из первого списка. И здесь особое внимание мы хотели бы уделить маркировкам PPR и PP-R. Конечно, было бы очень полезно достичь единообразия и обозначать эти совершенно различные материалы (блок-сополимер полипропилена со средним содержанием полиэтилена и рандом-сополимер полипропилена), однако для обоих типов встречается обозначение PPR, а кроме того, рандом-сополимер может обозначаться и через дефис — PP-R. Именно такое обозначение во избежание путаницы мы и предлагаем ввести и впредь им пользоваться. Точно так же было бы полезно разделять гомополимер полипропилена (PPH) и блок-сополимер полипропилена с очень высоким содержанием полиэтилена (PP-H), однако пока ещё нет устоявшейся практики такого разделения, поэтому путаница может возникать достаточно часто. Впрочем, из пояснительных статей обычно понятно, о каком материале идёт речь.

Обозначение полипропиленовых труб на чертежах. Особенности полипропиленовых труб

Полипропилен широко используется в быту, в частности в сантехнике. Времена, когда трубы были из металлов давно прошли, на смену пришел материал, который более практичен, удобен в использовании и монтаже. Для строительства трубопроводов стал незаменимым, по цене не уступает хорошим металлическим изделиям, но по своим физико-механическим свойствам значительно выше классом.

Основные преимущества:

• Эластичность;
• Не подвержен коррозии;
• Устойчивость к перепадам температуры;
• Высокие эксплуатационные качества;
• Устойчивость к химическому воздействию;
• Легкость в монтаже;
• Высокая прочность.

Полипропилен широко используется для изготовления систем водоснабжения . Подходит для подачи холодной и горячей воды. Благодаря универсальным свойствам материала, полипропиленовые трубы можно самостоятельно установить дома или на даче.

Выдерживает температуру до 175 градусов (не все виды), поэтому можно не беспокоиться о сохранности труб в загородном доме во время отсутствия. Выдерживает перепады температур, то есть не разорвет трубы от переохлаждения. Не подвержен появления трещин, достаточно гибкий и износоустойчив. Но подвержен влиянию ультрафиолета, поэтому нужно ставить защиту, если труба проходит на открытом участке.

Еще одним преимуществом использования именно полипропиленовых труб является подача воды без изменений ее состава. Пластиковая труба не зарастает внутри, вода на протяжении всего срока эксплуатации будет поступать в равном объеме.

Заявленный срок службы: для горячей воды — 25 лет, для холодной -50 лет. Но эти данные приблизительны, и в основном трубы служат в два раза больше. Для расчета срока службы нужно учитывать все особенности, колебания температур и условия эксплуатации. Для этого на полипропиленовые трубы и наносится маркировка, ее нельзя стирать при установке, для дальнейшего ремонта системы.

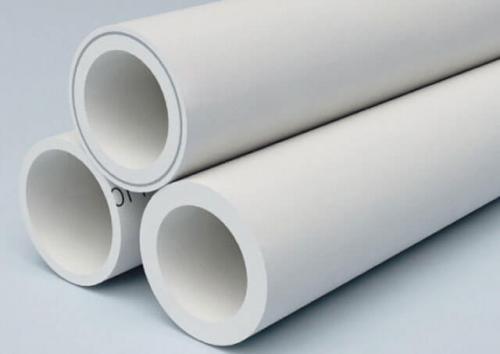

Полипропиленовые трубы. Рейтинг полипропиленовых труб, какие полипропиленовые трубы лучше и для чего

Рынок стройматериалов постоянно расширяется, так как появляются новые инновационные технологии производства. В последнее время широко востребованы полимерные материалы, которые подразделяются на несколько видов.

По большей части это полипропиленовая продукция от отечественного и зарубежного производителя.

Многие потребители интересуются, какая арматура лучше и для каких целей, поэтому в статье рассмотрим рейтинг выпускаемых полипропиленовых труб.

1) Армированный вид.

Трубная продукция из полипропилена: характеристики

Чтобы правильно выбрать подходящее изделие, необходимо понимать, какими достоинствами обладает полипропиленовая продукция:

• Им не страшны разрушительные коррозийные процессы. Благодаря этому свойству трубопроводы сохраняют свои первоначальные свойства в течении долгих лет. По сравнению с металлическими изделиями, арматура из полипропилена служит в 3 – 4 раза дольше;
• Химически активные среды не оказывают воздействия на материал. Кроме того, трубы из полипропилена хороши за счет своей отличной пропускной способности;
• Морозостойкость. Эксплуатироваться такие изделия могут и при минусовых температурах – они будут надежно выполнять свои обязанности, не подвергаясь разрывам;
• Небольшой уровень шума. Нередко потребители при обустройстве отопительных систем выбирают полипропиленовую продукцию, ведь звуков движения воды  по ним попросту не слышно;
• В случае с горячим теплоносителем тепловая энергия экономится на 10 – 20 % по сравнению с металлическими изделиями;
• Экологически безопасная продукция, безвредная как для человека, так и для окружающей среды;
• Легко монтируются и создают надежное соединение;
• Соединительные элементы (фитинги) представлены в большом ассортименте, что дает возможность реализовать даже сложную разводку.

Видео полипропиленовые трубы и фитинги: виды, маркировка, монтаж
