Проход трубы через крышу — это наиболее сложный элемент конструкций с которым связано несколько проблем при ее устройстве. В данной статье мы расскажем о выполнении работ по правильному устройству прохода, а также о том, как провести трубу через крышу с сохранением всех защитных свойств пирога кровли.

Узел прохода трубы через кровлю является объектом споров различных специалистов. Так, профессионалы в области работ по оборудованию каминов и котельных считают, что проход трубы через крышу должен располагаться у конька. Это позволяет защитить основную часть трубы от действия холода, что снижает вероятность возникновения конденсата внутри трубы. Кровельщики же в свою очередь говоря то том, что узел прохода необходимо оборудовать непосредственно через конек, так как это позволяет упростить работы связанные с установкой проходного элемента. Такой способ кроме всего прочего позволяет исключить образование снеговых наносов над дымоходом. Но все усложняется еще и тем, что вывод трубы через крышу можно организовать и на скатах на определенном расстоянии от конька.

Для того, чтобы защитить внутренние поверхности дымохода от попадании туда влаги, его выход накрывают специальным зонтом. Но если дымоход подключен к котельному оборудованию, то лучше не устанавливать такой защитный элемент, так как ввиду низкой температуры продуктов сгорания они могут скапливаться под зонтом на трубе дымохода. что создаст дополнительное давление в самой трубе и в итоге снизит тягу.

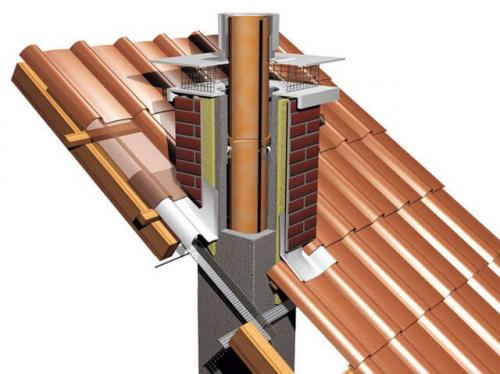

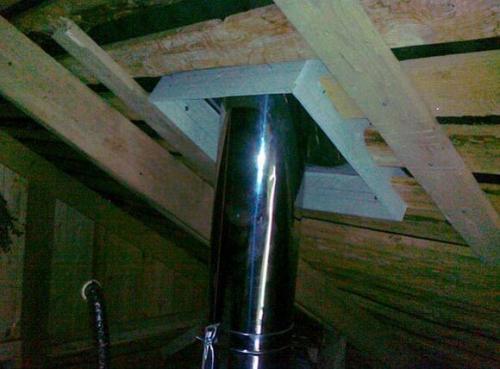

Самым проблемным местом данного узла является переход трубы через крышу, так как в этом месте необходимо предпринять особые меры по защите кровли и ее изоляции от действия высокой температуры. Для того, чтобы оградить «пирог» кровли от дымохода, используют отдельный короб. При этом очень важно придерживаться требований СНиП касательно расположения балок и стропил, а внутреннее пространство короба обязательно заполняется негорючим материалом. Хорошо зарекомендовал себя в этих целях такой материал как каменная вата.

Проходной элемент может иметь различную форму в зависимости от сечения самого дымохода и используемого материала кровли:

Если труба выводится через перекрытие, то важно позаботиться о качественной гидроизоляции. Для этого вокруг дымохода необходимо установить фартук, который делают из кровельного материала, листовой стали или специальной ленты с клеящейся основой. Выбор материала для фартука зависит от типа кровли и сечения дымохода. Читайте также: «Проход через кровлю сэндвич дымохода «.

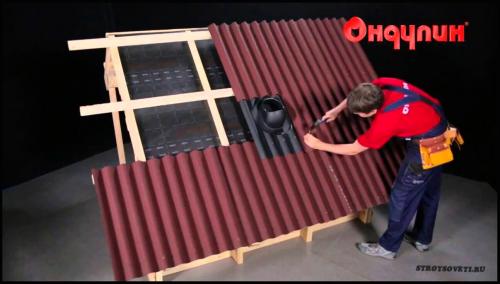

Проход дымохода через кровлю из ондулина. Крыши из ондулина, особенности вывода

Перед тем как выводить трубу, необходимо изучить технические особенности материла, из которого выполнена кровля. Ондулин входит в список кровельного материала, который используется для обустройства малоэтажных зданий. Вывод дымохода через кровлю из ондулина предполагает некоторые особенности при выполнении монтажных работ.

• При выборе места, проход трубы через кровлю из ондулина лучше всего выполнять вблизи конька. Требуется перед монтажом обеспечить необходимый по высоте выступ над верхом конька, с обеспечением минимального воздействия неблагоприятных факторов. Это же условие является оптимальным в предупреждении скапливания влаги и других элементов в районе конструкции.
• Проход через крышу для дымохода выполняется в отдаленности от места расположения мансардных окон.
• Проход трубы через кровлю не выполняется в месте стыков скатов, так как это приведет к скапливанию снега в месте примыкания.
• Крепеж конструкции не должен выполняться жестко, во избежание нарушения системы отвода дыма в случае разрушения кровельного материала.

Также учитывается материал, из которого она будет изготовлена. Проход дымохода через крышу выполняется с условием использования в конструкции кровельного пирога. Перед тем как установить дымоход через крышу из ондулина, необходимо подготовить дополнительную конструкцию в виде короба для обеспечения пожаробезопасности всего здания . Необходимо дополнительно выполнить следующие мероприятия:

• Установка стропильных «ног» по обеим сторонам трубы дымохода.
• С помощью поперечных балок закрепляют трубу дымохода в нижней и верхней точках, с учетом толщины стропильных «ног».

Во всем остальном технология проведения прохода и устройство дымохода выполняется по стандартам, которые используются при выполнении подобных работ.

Проход дымохода через кровлю из металлочерепицы. Рекомендации по размещению и отделке

Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

• Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
• При расстоянии до конька 150-300 см трубу делают вровень с коньком.
• Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Проход для дымохода через кровлю. Проход через кровлю круглой трубы

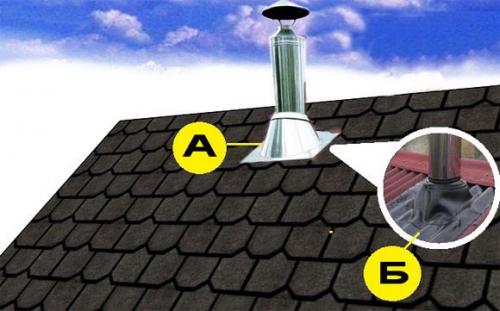

Узел прохода через кровлю круглых труб может быть или металлическим или мягким – из резины или силикона. Металлические проходки кровли делают из оцинкованного железа, иногда на них наносят защитное покрытие, аналогичное по цвету и составу покрытию металлочерепицы.

Часто производители металлочерепицы предлагают специальные проходки: это тот же лист кровельного материала, к которому приделан эластичный колпак из резины, который служит отличным изолятором.

Для других кровельных материалов в качестве проходного узла кровли можно использовать гибкие проходки. Их на рынке сегодня множество. Разных цветов, составов, под разные углы наклона кровли, прямые проходки, с разными типами крепления (под саморезы, с нанесенным клеевым составом и т.д.).

Среди всех гибких проходок Master Flash (Мастер Флэш) имеет самые хорошие рекомендации. Его достаточно просто отличить: кроме нанесенного названия фирмы, на тыльной стороне кровельной проходки имеются дополнительные рифленые бороздки, которые повышают степень прилегания к любому кровельному материалу. С наружной части основание по краю имеет металлизированное покрытие, при помощи которого легко добиться любого требуемого рельефа.

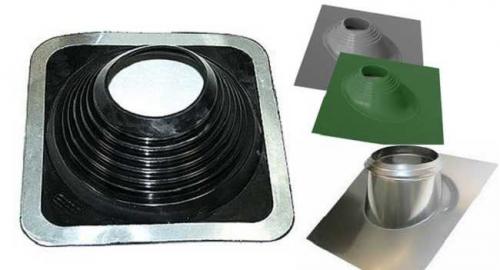

Кровельные проходки для круглых труб

Чтобы установить гибкую проходку, срезают часть внешнего колпака – диаметр получившегося отверстия должен быть меньше диаметра трубы. Проходку натягивают на трубу с усилием. Чтобы сопротивление было меньше, можно намазать поверхность трубы мыльным раствором. После того, как проходка натянута, нижнему фланцу придается требуемая конфигурация. С тыльной стороны он промазывается герметиком, затем прижимается к кровле и фиксируется саморезами. Такой способ герметизации круглой трубы не очень трудоемкий, но достаточно надежный.
