Монтаж всех моделей теплых полов имеет в основном схожий алгоритм. Поэтому целесообразно рассмотреть общую последовательность выполнения действий по установке данных систем отопления. А специфика различий будет указана чуть ниже.

Выбор схемы укладки

Наиболее распространенная схема укладки: «змейкой». Кабель укладывается последовательно через чередующиеся колена изгиба с прямым выходным отрезком вдоль стены. Нужно помнить, что минимальное расстояние от нее должно составлять 10 см.

Есть вариант двойного размещения провода: он сгибается пополам и укладывается параллельными линиями с соответствующим шагом.

Желательно сначала все начертить на бумаге с учетом расположения стационарной мебели и особенностей конфигурации помещения. В случае нагревательных матов процедура упрощается, так как там кабель уже зафиксирован в определенном положении на сетке.

Оптимальным вариантом в случае выбора электрического теплого пола в качестве основной или дополнительной системы отопления являются нагревательные маты и греющие кабели бренда «Русское тепло», выпускаемые ГК «ССТ». Одним из преимуществ этого оборудования является то, что они могут монтироваться под любое напольное покрытие. Более того, они прекрасно устанавливаются и на стены в качестве скрытого полотенцесушителя или для дополнительного прогрева боковых поверхностей. Это предотвращает их промерзание, образование плесени и грибка, делает воздух более сухим.

Выбирайте нагревательные маты, если вам нужно максимально упростить установку. Кабели будут отличным вариантом, если вы хотите самостоятельно рассчитать мощность обогрева помещения (за счет изменения шага укладки кабеля), либо если требуется уложить его в помещении сложной конфигурации.

Оборудование изготовлено по высоким технологиям на современном оборудовании в соответствии с международными стандартами качества. Многопроволочный кабель не повреждается на изгибах и при воздействии механической нагрузки — этому способствует оболочка из термопластичного полимера. Он экранирован алюмолавсановой лентой, что гарантирует его 100% электробезопасность. Все эти факторы позволяют производителю дать гарантию на эксплуатацию системы отопления без повреждений сроком на 50 лет.

Связанные вопросы и ответы:

Что такое водяной теплый пол

Главный плюс электрического тёплого пола заключается в том, что его можно использовать “точечно”, например, только в детской игровой зоне и туалете. И включать систему возможно по мере необходимости.

Минус в том, что электричество стоит дороже, чем вода. Даже с самой современной электрической системой приготовьтесь вкладывать деньги в свой комфорт.

Помните, что электрические системы зависимы от источника тока. Если в Вашей местности часто бывают перебои в электроснабжении, придётся предусмотреть бесперебойник для домашней сети.

Главное преимущество водяного тёплого пола в экономичности. Хотя на установку нужно будет потратить куда больше средств, в дальнейшем - Ваши старания окупятся.

Если Вы живёте в квартире многоэтажного дома, скорее всего, водяной тёплый пол не для Вас. Для подобных работ необходимо получить специальное разрешение. Ведь для перекрытий такая система является огромной нагрузкой. Кроме того, подключаясь к центральному отоплению, Вы снизите качество отопления соседних квартир. А если система даст течь, последствия сильно ударят по карману.

Краткое резюме

Итак, подведём предварительные итоги. Мы выяснили, что у водяных полов есть следующие плюсы:

Экономичность в использовании;

• безопасность;
• отсутствие излучения.

Минусы:

• более дорогая установка;
• необходимость замены фитингов;
• возможные протечки;
• проблематичность установки в квартире многоэтажки.

Электрический тёплый пол тоже имеет свои плюсы:

• простота установки;
• возможность монтажа в квартире многоэтажки и точечно в определённых зонах;
• долгий срок службы.

И минусы:

• затраты на оплату электроэнергии;
• наличие излучения;
• опасность удара током и возгорания при неправильном монтаже;

В любом случае, тёплый пол (электрический или водяной) имеет одно важное преимущество - он создаёт ощущение уюта и дарит нашим ногам тепло, что крайне важно для здоровья.

Источник: https://interer-i-dekor.ru-land.com/novosti/stroitelstvo-vodyanogo-teplogo-pola-v-chastnom-dome-svoimi-rukami-podrobnyy-gid

Какие преимущества имеет водяной теплый пол

Теплый пол - это уют и комфорт в вашем доме. Он обеспечивает равномерное тепло и создает приятную атмосферу в любое время года. Однако, чтобы наслаждаться всеми преимуществами теплого пола, необходимо правильно подготовить основание. В этой статье мы рассмотрим шаги, которые помогут вам правильно подготовить пол для установки теплого пола.

1. Планирование и дизайн

Прежде чем начать подготовку пола, определитесь с местом установкии его типом. Теплые полы могут быть электрическими или водяными. Выбор зависит от ваших потребностей и бюджета. Также решите, будет ли теплый пол основным источником отопления в помещении или дополнительной системой. Это важно для расчета необходимой мощности и равномерного распределения нагрева.

2. Проверка основания

Перед установкой теплого пола убедитесь, что основание в хорошем состоянии. Пол должен быть ровным и без явных дефектов. Проведите проверку на наличие трещин, выбоин, выпучин и других неровностей. Если находите проблемы, они должны быть устранены до установки теплого пола.

3. Удаление старого покрытия

Если на полу уже есть старое покрытие, такое как ковровое покрытие, ламинат или плитка, оно должно быть удалено. Теплый пол наиболее эффективно работает, когда он находится близко к поверхности, поэтому старые слои необходимо убрать.

4. Выравнивание поверхности

После удаления старого покрытия проверьте поверхность на предмет неровностей. Если есть ямы или выбоины, они должны быть выровнены. Это можно сделать с помощью самовыравнивающейся стяжки или специальных компаундов для выравнивания.

5. Теплоизоляция и гидроизоляция

Правильная изоляция играет важную роль в эффективности работы теплого пола. Установите теплоизоляцию, чтобы предотвратить потерю тепла в направлении под полом. Гидроизоляция необходима, если теплый пол будет устанавливаться в помещении с повышенной влажностью, чтобы предотвратить проникновение влаги в структуру пола.

6. Укладка распределительной сетки

Подготовьте поверхность для укладки распределительной сетки. Эта сетка поможет равномерно распределить нагревательные элементы теплого пола. Она должна быть надежно закреплена на поверхности.

7. Установка нагревательных элементов

Следующим шагом является установка нагревательных элементов теплого пола. В случае электрических полов, это могут быть нагревательные маты или кабели. Водяные системы включают в себя трубки, которые также укладываются в распределительной сетке.

8. Проверка и тестирование

После установки нагревательных элементов проведите проверку и тестирование системы. Убедитесь, что все элементы работают исправно и равномерно нагреваются.

9. Укладка напольного покрытия

После завершения установки теплого пола можно приступить к укладке выбранного напольного покрытия. Плитка, ламинат, паркет, ковролин - выбор зависит от ваших предпочтений и дизайна интерьера.

10. Завершающие работы

После укладки напольного покрытия установите пороги и отделочные элементы. Проведите финальную проверку системы и убедитесь, что все работает корректно.Правильная подготовка пола перед установкой теплого пола - это залог эффективной работы системы и долговечности. Следуя этим шагам, вы создадите комфортное и уютное пространство в вашем доме, где тепло будет равномерно распределяться, обеспечивая вам комфорт в любое время года.

Какие материалы необходимы для установки водяного теплого пола

Непосредственное подключение системы теплого пола к котлу отопления с насосом можно выполнить как по однотрубной, так и по 2-х-трубной схеме. При этом возникают следующие особенности:

• 1-трубная .

Схема отопления с одной трубой подразумевает последовательное подключение потребителей. Поэтому теплоноситель, переходя из 1-го контура во 2-ой и т. д. по цепи, успевает существенно остыть.

1-трубная схема теплого пола допускается в помещении небольшой площади Источник education-web.ru

Соединять таким способом отдельные контуры в полах, например, с переходом из одной комнаты в другую, неэффективно. Так как теплоноситель будет уже существенно охлажден. Единственно правильный вариант для такой схемы – это подключение единственной ветки для обогрева пола от радиаторной обратки.

• 2-трубная .

Схема характеризуется параллельным соединением потребителей. Реализуется, например, когда в каждую комнату будет отдельно подходить прямая и обратная магистраль. Такой вариант характеризуется эффективностью, хотя и дороже.

Прямое подключение возможно при 2-х условиях:

1. В качестве источника нагрева воды используется газовый конденсационный котел. Так как при низкотемпературном режиме он проявляет высокий КПД.
2. Включение в схему буферной емкости, в случае, если используется любой другой тип отопительной установки. Она позволит снизить температуру теплоносителя без вмешательства в настройки агрегата.

Недостаток прямой схемы выражается в недостаточной силе обогрева в период сильных холодов. В таком случае рекомендуется совмещать ее с батареями.

2-трубная схема позволяет подключать несколько независимых контуров для подогрева пола Источник akvahit.ru

С 3-х-ходовым клапаном

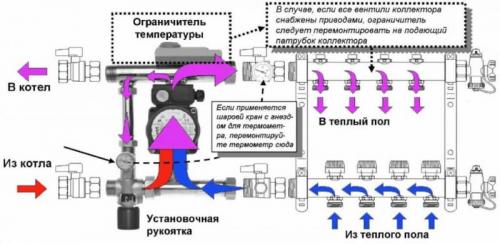

Когда в качестве нагревателя водяного теплого пола используется обычный газовый или электрический котел, применяется схема подключения с 3-х-ходовым клапаном. При этом система, как правило, комбинированная, включающая в себя следующие компоненты:

1. Батареи с разогретой до 70-80°C водой.
2. Контур обогрева пола, в котором температура теплоносителя должна быть ниже в 2 раза.

Снижение температуры теплоносителя на входе в контур подогрева пола осуществляется установкой 3-х-ходового клапана на подающую ветку. Здесь горячая вода смешивается с холодной, поступающей из обратки контура.

Как выбрать подходящий материал для пола

Теплый пол представляет собой конструкцию из труб или электрических матов, которые нужно подключить к источнику энергии. Существует несколько способов монтажа этой системы, которые желательно правильно использовать. Схема подключения электрических теплых полов зачастую выполняется с помощью температурного регулятора.

Он работает вместе с термодатчиком, позволяющим запускать нагрев, в зависимости от температурных изменений поверхности.

Здесь существует два способа организовать работу электрического пола:

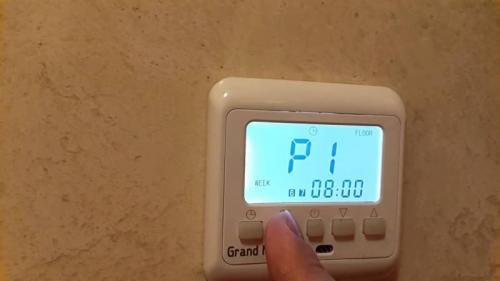

1. Использование механического терморегулятора. Он контролирует только температуру с помощью реостата. Недостатком является невозможность точной настройки системы.
2. Электронные устройства. Регуляторы такого типа уже оснащаются несколькими реле. Более универсальные механизмы, так как дополняются специальными микропроцессорами, позволяющими программировать включение и выключение электрики, в зависимости от температуры или временного промежутка.

Обратите внимание, что подключение электрических полов практически идентично, независимо от расположения кабеля на поверхности. Здесь нужно только подсоединить выходы от нагревательных элементов к электрической сети с помощью посредника-термостата.

Что касается водяных полов, то здесь можно выделить 2 основных способа подключения:

1. Соединение теплого пола с трубами централизованного отопления. Подходит для многоквартирных домов, где конструкции просто врезаются в трубы с горячей водой (от полотенцесушителя и т. д. ). Чтобы минимизировать потери тепла для остальных жильцов дома, специалисты рекомендуют подключаться к центральному отоплению на обратной трубе. Правда, здесь вода не такая горячая.
2. Подключение к индивидуальной системе отопления. Этот вариант является более практичным и используется в частных домах. При желании можно использовать его и в квартире, но это будет довольно дорого и трудозатратно. Основным элементом здесь является нагревательный котел, к которому подключают систему распределения. С помощью такого подхода можно использовать его для организации обогрева пола, а также централизованного отопления в виде батарей.

Как правильно подготовить пол перед установкой теплого пола

Регулировка температуры смонтированного водяного теплого пола может быть выполнена несколькими способами, которые зависят от использованного в применяемом варианте отопления оборудования:

• регулирование в ручном режиме;
• групповая настройка;
• индивидуальная настройка;
• комплексная регулировка.

Все эти способы, за исключением ручного, позволяют настроить систему с помощью автоматических кранов и приборов.

Для правильной настройки отопления в доме необходимо руководствоваться нормативными показателями.

Допустимая влажность в жилых помещениях составляет 60%, однако наиболее оптимальной считается значения в 40-50%.

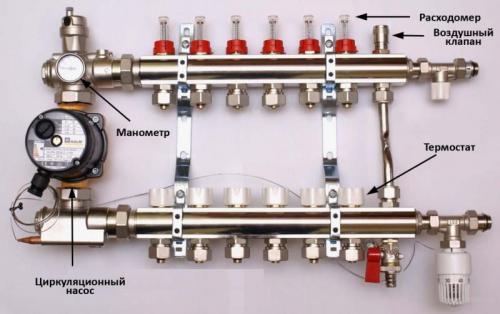

При выполнении регулировки необходимо также выполнить настройку расходомеров теплого пола, которые осуществляют контроль расхода воды, сокращая и увеличивая ее подачу в те моменты, когда это необходимо.

Ручное регулирование водяного пола

Процесс регулировки проходит полностью в ручном режиме, и все заключения делаются на основании личных ощущений. В этой связи увеличивается риск получения неточного результата.

Схема работы теплого водяного пола

Поэтому выполнение технологических операций в ходе настройки системы должно выполняться согласно указанному перечню:

1. При использовании водяного отопления под пол из паркета и ламината применяют термоголовки. Их монтируют на подающий и обратный трубопроводы. Для регулирования автоматики не требуется, все выполняется вручную: производится увеличение или уменьшение открытия.



   Система регулируется поворотом вентилей до необходимого результата

2. Температуру водяного теплого пола начинают настраивать после того, как будет заполнена каждая петля, причем нельзя допускать, чтобы там оставался воздух.
3. Перед заполнением водой трубопроводов под полами необходимо заполнить всю остальную систему отопления, для чего должны быть открыты вентили на обратном коллекторе и другие краны, обеспечивающие доступ теплоносителя ко всем участкам системы. Затем открываются прямая и обратная трубы одной петли до ее полного заполнения. Во время этого нужно контролировать выпуск воздуха из петли через воздухоотвод.
4. Далее производится запуск насоса для начала движения теплоносителя в трубах. Через несколько минут проверяется температура на входе и выходе. Трубы на ощупь должны быть теплыми. Нагрев определяют рукой. Петлю закрывают.
5. Таким образом, производится заполнение теплоносителем каждой петли.
6. Когда будут заполнены все петли, открывают все вентили и начинают настраивать подачу воды на каждой из них при исследовании на ощупь каждой петли.
7. Так как петли выполнены из однородных труб и теплоноситель во всех петлях один и тот же, то на температуру каждой из них будет влиять ее длина. Поэтому нужно стараться выполнять петли одинакового размера.

Как установить систему теплого пола

Engineer автор

Теплый пол от горячей воды, или водяной теплый пол, представляет собой систему отопления, работающую за счет циркуляции горячей воды по трубам, уложенным под напольным покрытием. Этот метод отопления становится все более популярным благодаря своей экономичности, экологичности и комфорту. В данной статье мы рассмотрим основные аспекты установки и эксплуатации водяного теплого пола, а также его преимущества…

Войдите, чтобы ответить

Engineer автор

Как показывает наш практический опыт, вопросы отопления дома нисколько не утратили актуальность и в настоящее время. Кто-то осваивает новое жилье, кому-то захотелось просто поменять старую малоэффективную систему отопления…. Благо производители отопительного оборудования предлагают более качественное, надежное и эффективное оборудование. В любом случае, пользователям в первую очередь предстоит выбрать организацию, которая предоставит наиболее качественные и доступные…

Войдите, чтобы ответить

Engineer автор

Промывка системы теплый пол – это важный этап в обслуживании и поддержании работоспособности вашего дома. Она помогает удалить накопившиеся загрязнения, такие как соли, ржавчина и другие отложения, которые могут нарушить нормальную работу системы и снизить её эффективность.

Для промывки теплого пола можно использовать различные методы. Один из самых эффективных – это использование химических средств. Такие средства, как «Кальцинированная сода» или «Каустическая сода», разбавляются в воде и заливаются в систему. Затем система оставляется на некоторое время для реакции, после чего вода сливается и заменяется чистой. Этот метод хорошо подходит для удаления минеральных отложений и ржавчины.

Также можно использовать механический способ промывки. Для этого используются специальные насосы и шланги, которые позволяют удалять отложения и грязь из системы. Этот метод требует больше времени и усилий, но он также эффективен для удаления более сложных загрязнений.

Независимо от выбранного метода, важно помнить о безопасности. При работе с химическими средствами необходимо соблюдать все меры предосторожности, чтобы избежать отравления или ожогов. Также не забывайте о необходимости проветривания помещения и использования защитных средств, таких как перчатки и очки.

Промывка системы теплый пол – это не только способ улучшить её работу, но и важный шаг к продлению срока службы вашего оборудования. Следуя этим рекомендациям, вы сможете поддерживать ваш дом в комфорте и безопасности.

Войдите, чтобы ответить

Engineer автор

Система теплый пол – это отопительная система, которая обогревает помещение за счет распределения тепла по поверхности пола. Для поддержания её работоспособности и продления срока службы важно регулярно проводить техническое обслуживание и промывку системы. Вот основные шаги и рекомендации по этому процессу.

1. Очистка поверхности пола. Для этого можно использовать мягкую щетку или пылесос с функцией влажной уборки. Важно удалять пыль и грязь, которые могут накапливаться на нагревательных элементах и между плитками.

2. Использование специальных химических средств. Существуют специальные жидкости и порошки, которые можно добавить в систему теплого пола. Они эффективно удаляют известковый налет, ржавчину и другие отложения. Важно следовать инструкциям производителя и не превышать рекомендуемые дозировки.

3. Промывка системы. Для этого можно использовать специальные насосы или ручной способ. При ручном способе следует аккуратно слить воду из системы, затем промыть её с помощью насоса или вручную. Важно следить за тем, чтобы не повредить трубопроводы и нагревательные элементы.

4. Проверка работоспособности системы. После промывки следует проверить, как работает система. Если есть проблемы с нагревом или протечки, необходимо обратиться к специалисту для диагностики и устранения неисправностей.

5. Регулярность обслуживания. Рекомендуется проводить промывку системы теплый пол не реже одного раза в год, особенно если система используется активно. Это поможет избежать накопления отложений и продлить срок службы системы.

Таким образом, регулярное техническое обслуживание и промывка системы теплый пол помогут поддерживать её работоспособность и продлить срок службы. Следуя этим рекомендациям, можно избежать проблем и продлить срок службы отопительной системы.

Как подключить систему теплого пола к источнику энергии

Перегрев греющей пленки в системе теплого пола может быть вызван различными факторами и ошибка в монтаже. Давайте рассмотрим основные причины, которые могут привести к перегреву пленочного теплого пола:

1. Локальный перегрев. может произойти, если на поверхности пола оставлен объемный предмет, такой как матрас или подушка. Эти предметы могут привести к нарушению теплообмена, и в месте контакта с ними температура повышается, что может повредить напольное покрытие и привести к перегреву пленки.
2. Укладка пленки внахлест. При некорректной укладке две полосы пленочного теплого пола могут накладываться друг на друга и перекрывать токопроводящие шины. Это приводит к увеличению электрического сопротивления и, как следствие, к перегреву.
3. Подрезание полимерной изоляции. Подрезание полимерной изоляции вплотную к токопроводящей шине может привести к короткому замыканию и перегреву. Это особенно важно, так как такие дефекты могут произойти в процессе монтажа.
4. Нарушение изоляции контактов. Если изоляция контактов между токопроводящими шинами и проводами нарушена, это также может вызвать короткое замыкание и перегрев.
5. Крепление к основанию с нарушением целостности греющих элементов. Если пленку крепят к основанию с нарушением целостности греющих элементов, это может привести к неконтролируемому распределению тепла и перегреву.
6. Плохой контакт зажима. При монтаже системы теплого пола может возникнуть плохой контакт между зажимом и токоведущей шиной. Это может привести к оплавлению соединения и выходу его из строя.
