Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.

Использование банных печей из металла

Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

• нагрев в течение короткого времени;
• доступная стоимость;
• высокая теплопроводность;
• нет необходимости возводить высокопрочный фундамент;
• несложный процесс установки.

Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Конструкционные особенности современных металлических печей

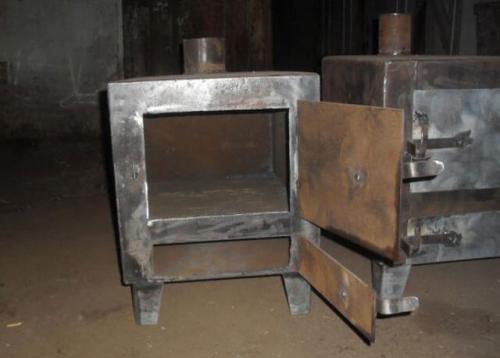

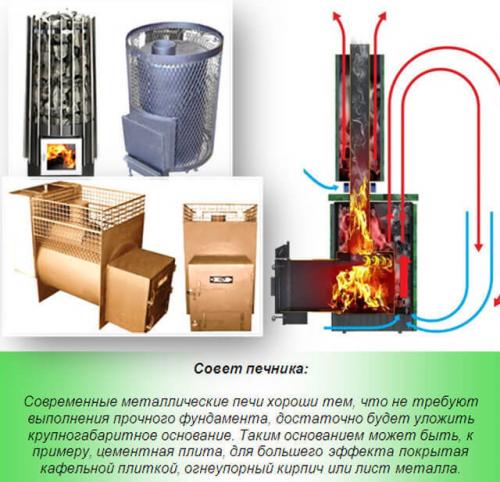

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров.

У них имеется тепловая камера для засыпки камней (прочитайте: «Как уложить камни в банную печь правильно, какие камни лучше использовать»).

Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

Устройство печей из металла

Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

1. Агрегаты закрытого типа . Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней.  «Какие конструкции печей для бани бывают, какие лучше подойдут».
2. Агрегаты открытого типа . Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.
3. Комбинированные агрегаты . Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

Банные печи из толстого металла. Чугунные печи

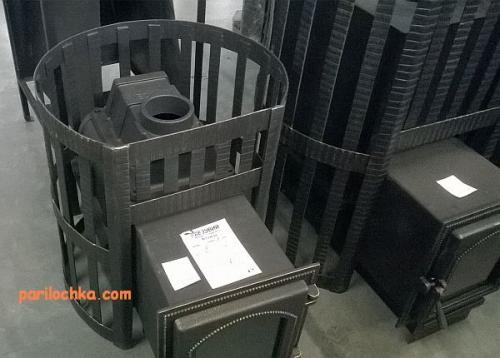

Чугун выбирают не только любители русской бани. Этот металл славится своей долговечностью, хотя он и хрупок, и боится перепадов температур. Взять в баню металлическую печь из чугуна – это лет двадцать провести в ее обществе.

Производителей, конечно, не так много, но и среди них есть получше-похуже. Мы поможем вам разобраться в том, кто есть кто на рынке банного чугуна. Читайте статью про металлические печи из чугуна с говорящим названием «Чугунные» .

Металлические банные печи: чугунные, как правило дровяные. Конечно, из чугуна можно сделать и газовую печку , но в продаже вы найдете исключительно дровяные чугунные банные печи. Кстати, есть не банные, но тоже из этого металла – у них вообще нет никакой каменки. Присмотритесь к имеющимся вариантам, описанным в статье «Чугунные дровяные печи для бани» .

Чугунные с закрытой каменкой

Любители русской бани знают, что им нужна печка с закрытой каменкой . А если нет хорошего печника, чтобы поставить кирпичную печку, то лучшим вариантом будет чугунная. Потому и ищут производителей нужных печек.

Мы собрали всю доступную информацию в обзоре «Ограниченный выбор: чугунные печи с закрытой каменкой» – там все имеющиеся на рынке производители, модели и их особенности.

Лучшие чугунные

Печь для бани из металла чугуна ищет тот, кто понимает толк в долговечном металле. При бережном отношении чугун будет лучшим из печей для бани из металла, потому что простоит все двадцать, если не тридцать лет. Однако производителей таких агрегатов крайне мало. О них и о достоинствах выпускаемой ими продукции можно узнать из статьи «Лучшие чугунные печи для бани» .

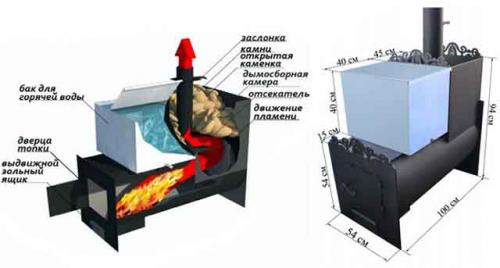

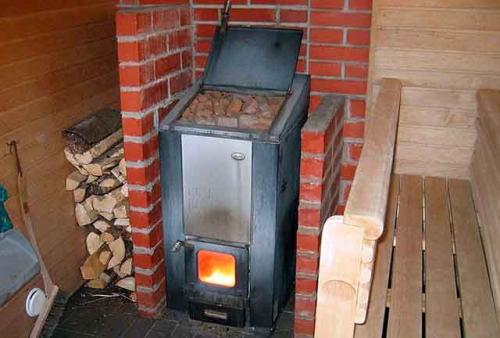

Металлическая печь для бани с закрытой каменкой своими руками. Выбор конструкции банной печи

В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

1. Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
2. Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
3. Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.

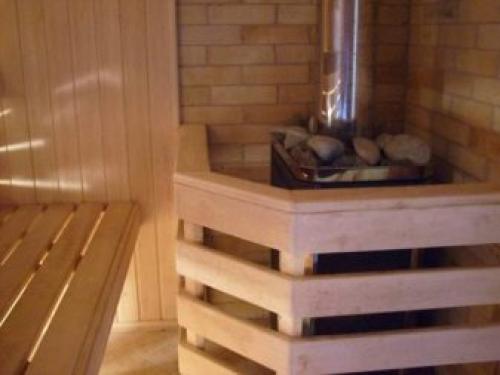

4. Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

Примечание. Длительность горения возрастает вместе с объемом топливной камеры агрегата. Здесь нужно найти разумный баланс между размерами печки и продолжительностью ее работы. Маленький топливник придется постоянно загружать дровами, вместо того, чтобы спокойно мыться, а большая печь отнимет половину площади парной.

Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

• с корпусом, ориентированным в пространстве вертикально или горизонтально;
• растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
• с баком для воды и без него;
• с наружной или внутренней каменкой.

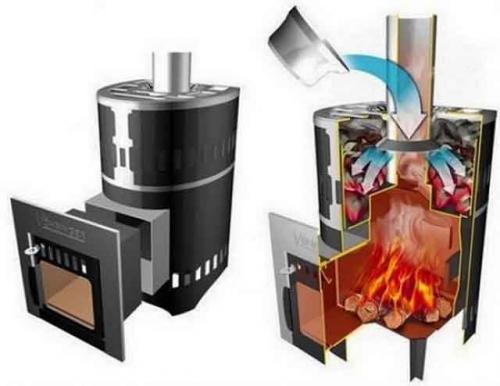

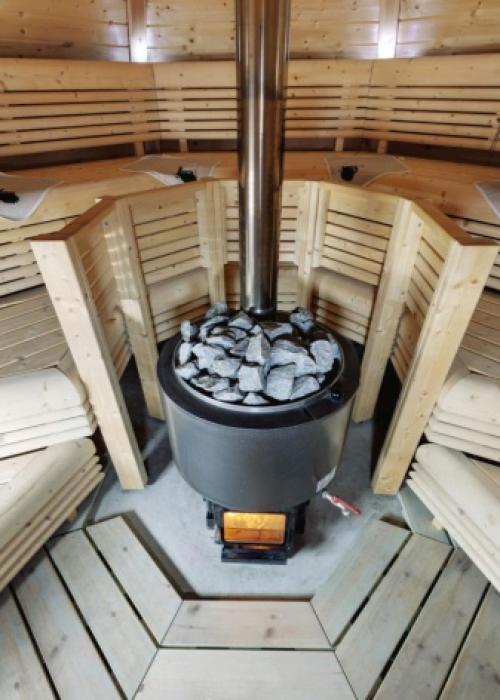

Каменка вертикального типа

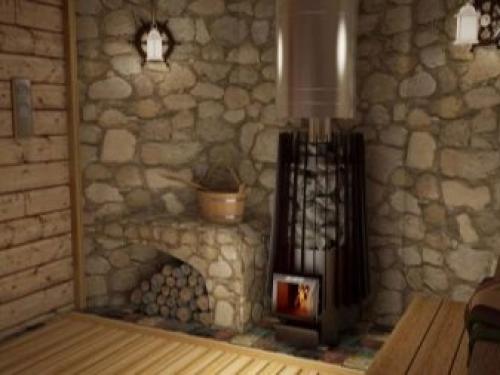

Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

Горизонтальная печка с каменкой и баком

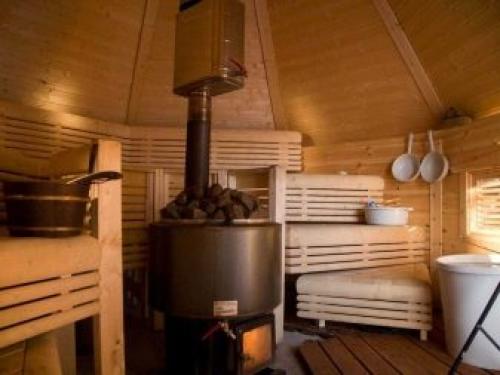

Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

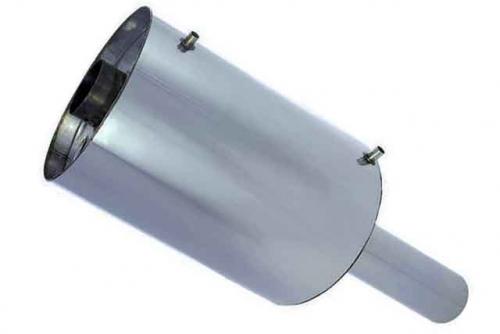

Стальной теплообменник на дымоход

Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

Самодельные печи для бани из металла чертежи. Особенности: плюсы и минусы

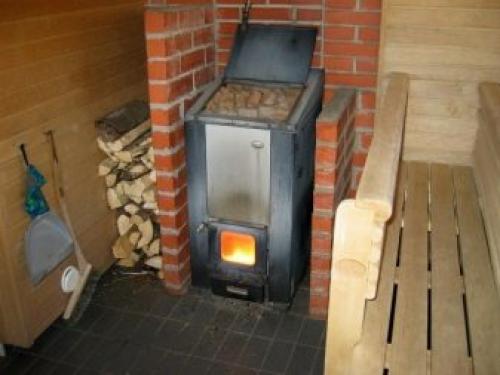

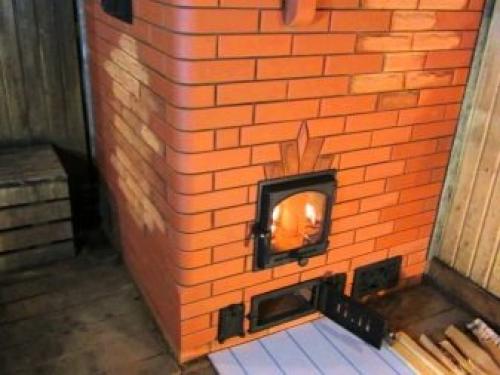

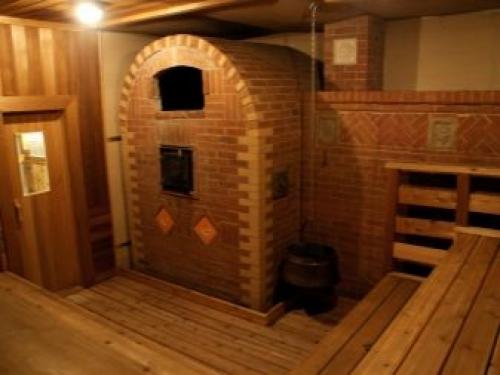

Настоящий ценитель русской бани предпочтет, конечно, кирпичную печь, она долго держит тепло, с её помощью воздух в бани создается более влажным. Эти характеристики благотворно влияют на здоровье человека, что, несомненно, является преимуществом русской бани. Такую печь растопить дровами до нужной температуры – дело хлопотное и займет оно от 3 часов до суток. Она требует серьезного, регулярного ухода, ее надо чистить каждый год, перебирать, промазывать хотя бы раз в 2-3 года, для этого тоже нужен специалист и немалые деньги. Также необходим основательный запас дров.

Металлическая же печь быстро нагревается до красноты и быстро остывает, выделяет жесткое инфракрасное излучение, сильно сушит воздух. Она доступна для приобретения по цене от 10000 до 100000 рублей. Но дешевые варианты недолговечны, а дорогие не каждый себе может позволить, да и не факт, что они удовлетворят всем вашим требованиям. Сделать металлическую печь для бани можно и своими руками, главное, уметь обращаться со сварочным аппаратом или иметь в друзьях профессионального сварщика. Приобрести материал для её изготовления не проблема, можно сделать это даже в местах скупки металлолома.

Самодельные печи разнообразны в своей конструкции и зависят от размеров бани, фантазии, возможностей и главное, от предпочтений хозяина. В финской бане температура воздуха достигает 85 градусов, а влажность воздуха небольшая – от 5 до 15%. В русской традиционной бане температура воздуха должна держаться 55-65 градусов, а влажность воздуха – до 60%. Вот от этого и будут зависеть конструктивные особенности этих изделий для бани.

В финской бане для оптимального прогрева помещения нужна большая топочная часть, которая прогревает окружающий её воздух. Для такой печи каменку делать необязательно, а если ее и делают, то маленькую и не закрытую, ведь пара в такую баню много не надо.

В русской бане печь, напротив, должна производить как бы туман температурой 150 градусов. Получить такой эффект можно с помощью камней, накалённых не менее чем до 500 градусов, желательно в закрытой большой каменке, устроенной сверху топки.

Какой результат необходимо получить от печки из металла:

• быстрота прогревания парилки;
• дольше поддерживать тепло в печи и бане – это поможет добиться увеличения размеров топки и (или) создание каменки, устроенной внутри или снаружи печи;
• экономия место в парной;
• безопасность.

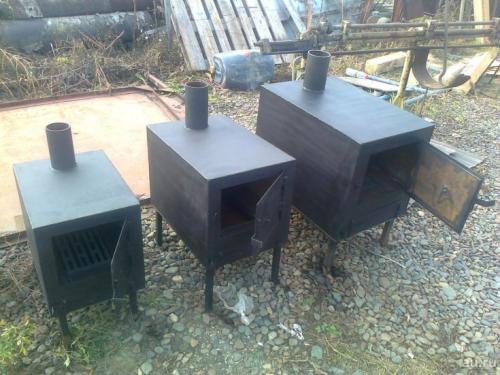

Металлическая печь своими руками чертежи. Изготовление печи

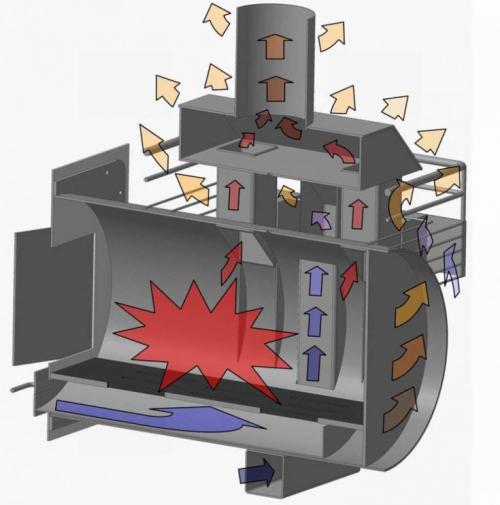

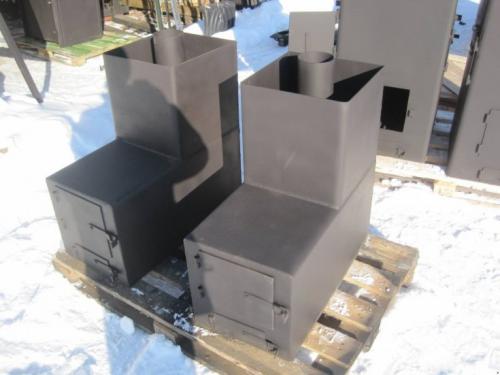

Когда решение сделать печь из металла самостоятельно принято, тогда можно выбирать металлическую трубу. Служа «донором» для будущего изделия, ее диаметр должен составлять 50-80 см. Длина трубы должна быть около 1,5 м (запас приветствуется). Толщина стенок – 8-16 мм. Также пригодится труба для дымохода диаметром 135-180 мм.

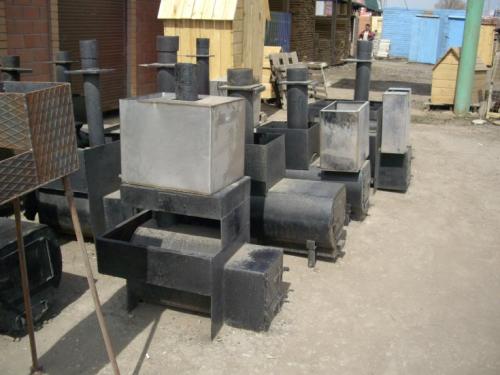

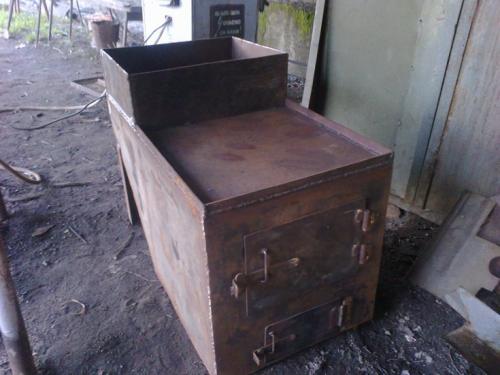

Чертежи печей из металла своими руками могут углубить в теорию. Совсем другое дело – непосредственно технология изготовления

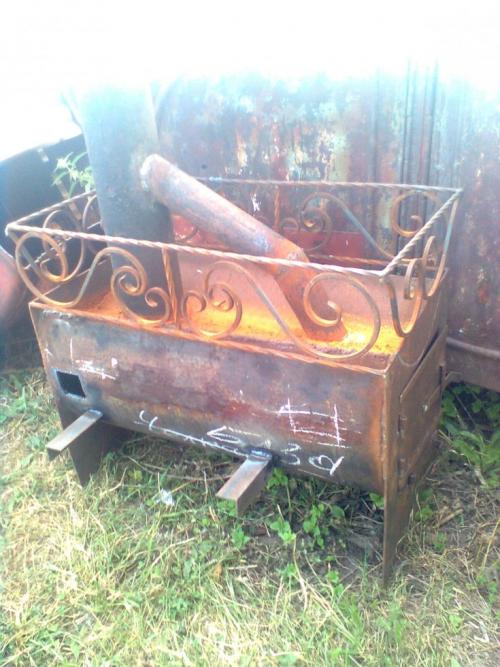

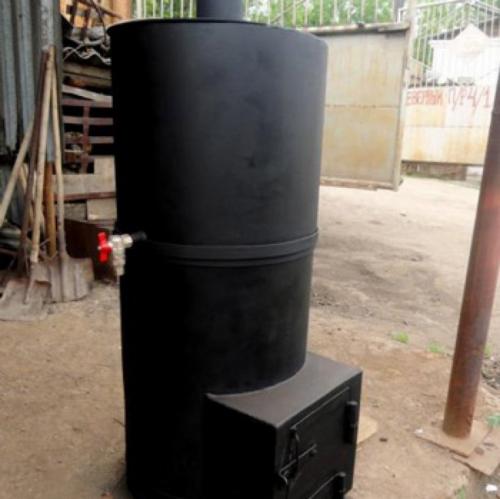

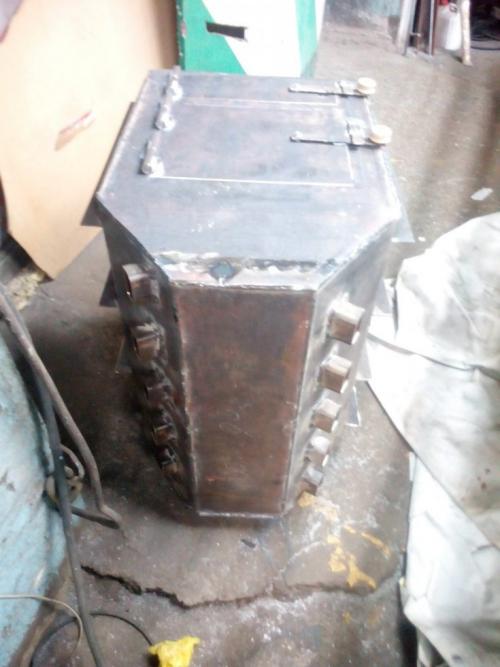

Первым делом труба разрезается на две части – одна должна иметь длину 0,9 м, вторая 0,6 м. Первая идет на изготовление печи, вторая – на изготовление водяного бака.

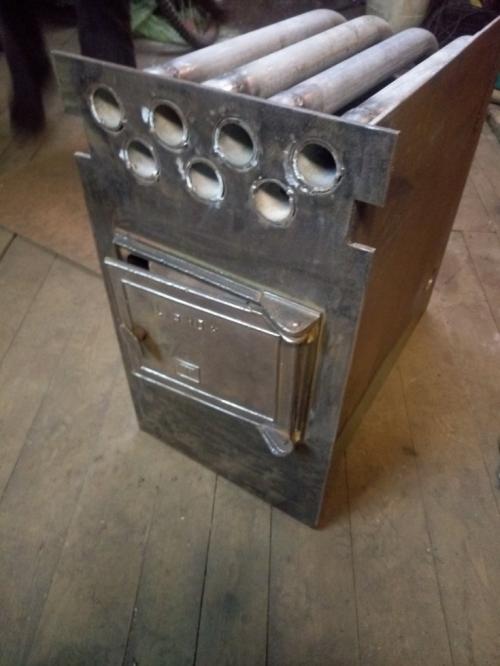

Затем в трубе надо проделать вырезы – будущие проходы к поддувалу и топке. Вырезанные куски металла остаются для изготовления дверец.

Следующий шаг – установка колосников, сделанных из арматуры. Крепление колосниковой решетки должно соответствовать объемам и принципу загрузки топлива. Чтобы фиксировать колосниковую решетку, к ней привариваются ушки.

Далее в верхней плоскости печи делается отверстие, куда вставляется дымоходная труба.

Чтобы обеспечить печь хорошей тягой, надо использовать 4-5 метровый дымоход. Последний неудобен при установке и в уходе, поэтому лучше делать акцент на разборные виды.

При изготовлении банной печи придется руководствоваться следующим перечнем работ:

• Сначала ниже печной топки устраивается каменка;
• Затем надо установить рядом с топкой бак. Установка происходит таким образом, чтобы часть бака находилась на подпорках, вторая – на топке;
• К баку следует подсоединить кран;
• Следующий этап – приваривание ножек ко дну конструкции;
• По всему периметру печи надо из огнеупорного кирпича устроить экран.

Если дымоход проходит через чердак, то у первого должны отсутствовать задвижки. Легкую печь в баню из металла своими руками можно ставить на металлический лист.

Тяжелые аналоги уже требуют подготовки дополнительного кирпичного или бетонного основания высотой 20 см.

Банная печь

Банная печь  — печь для нагрева помещения бани , воды для помывки и камней для образования пара.

Сама по себе баня не может создавать банные режимы, и является не больше чем помещением для принятия банных процедур. Однако в банях не всегда устанавливаются банные печи, например в бане «по-чёрному» функцию печи выполнял очаг с большой закладкой камней нагреваемых прямым пламенем. И хотя иногда эти очаги и называют печь «по-чёрному», однако печь конструктивно должна иметь топку. Баня «по-белому» топится печью, которая имеет дымоход. Такое подтверждение находим в «Большом толковом словаре русского языка» под редакцией С. А. Кузнецова:
