Котел для пеллетов. Принцип работы

Котел для пеллетов. Принцип работы

Котел на пеллетах представляет собой разновидность твердотопливного отопительного оборудования. Конструкция такого котла включает топливную горелку, стальной корпус, бункер для топлива, топку и теплообменник, дымоход. Топливом для работы служат специальные гранулы органического состава – из древесных и сельхоз отходов или торфа.

Процесс работы пеллетного котла можно кратко представить в трех этапах:

• пеллеты подаются шнековым транспортером в топку котла;
• древесные гранулы, сгорая, нагревают теплоноситель.

Благодаря наличию топливного бункера удается в основном автоматизировать работу отопительного оборудования. Внутреннее устройство горелки обеспечивает постепенное сгорание топлива, за счет чего некоторые котлы длительного горения могут работать от одной закладки пеллет более суток.

Большим плюсом является высокое КПД пеллет, а также значительно меньшее образование отходов при сжигании, по сравнению с дровами. Проводить чистку таких котлов можно 1-2 раза в неделю.

Современные модели также могут быть оснащены регулятором мощности, который позволяет установить нужный режим работы котла в зависимости от разницы между желаемой и действительной температурой в помещении.

Типы шнеков для подачи пеллет

Оборудование может быть оснащено гибким или жестким шнеком, которые отличаются ценой, особенностями крепления и прочностью.

Первый тип – гибкий шнек – подходит для установки на бункеры разных размеров и позволяет создать линию подачи любой геометрии. Главный недостаток – сложная система крепления.

Жесткий шнек стоит дешевле и оснащен простым креплением, но сфера его применения ограничена расстоянием – не более 2 метров, стационарным положением и необходимостью обеспечения дополнительных мер безопасности.

Конструкция теплообменника

Теплообменники, устанавливаемые в пеллетных котлах, могут иметь самый разный вид: трубчатые или плоские, вертикальные или горизонтальные, разное количество ходов и поворотов, с завихрителями отработанных газов.

Наиболее эффективными считаются теплообменники вертикальной конструкции с турбулизаторами и двумя-тремя ходами. Такие устройства позволяют использовать температуру дымовых газов (900-800°С) для обогрева теплоносителя, и снизить ее до 120-110°С на выходе. Вертикальная ориентация конструкции способствует осыпанию золы вниз, что облегчает процесс чистки котла.

Какой пеллетный котел выбрать. Как правильно выбрать котел на пеллетах

Цены на пеллетные котлы для отопления частного дома стартуют с отметки в 70-75 тыс. рублей. Дороговато, зато за эти деньги вы получите оборудование с вместительным бункером и автоматической подачей пеллетного горючего. За меньше деньги вы получите универсальный твердотопливный котел с ручной загрузкой. Котел на пеллетах для частного дома может быть и более дорогим – все зависит от его начинки.

Тип теплообменника

Выбирая пеллетник, обратите внимание на теплообменник, желательно чтобы он был сделан из чугуна.

Мы советуем приобретать пеллетные котлы с чугунными теплообменниками, причем многоходовыми. Чугун является идеальным материалом для создания теплообменников – он достаточно прочный, быстро прогревается и медленно остывает, хорошо выдерживает температурные перегрузки. Если в нем будет несколько ходов, то это плюс – обменник сможет поглотить максимальное количество тепла. Главные недостатки чугуна – хрупкость и отсутствие стойкости к гидроударам.

Стальные теплообменники отличаются от своих чугунных собратьев стойкостью к гидроударам. Правда, они сильнее подвержены к коррозии и плохо переносят температурные перегрузки. Поэтому они используются лишь в самых дешевых пеллетных котлах, служащих для отопления частных домовладений.

Рекомендуемые типы теплообменников – жаротрубные или плоские, сделанные из чугуна. Если обменник будет вертикальным, то это только плюс – они хорошо очищаются от золы, которая просто падает вниз.

Автоматизация работы

Мы уже говорили, что пеллетные котлы, применяющиеся для отопления частных домов, умеют работать без регулярных подходов со стороны пользователей – нужно лишь периодически подсыпать новые порции пеллет и удалять золу. Самые продвинутые пеллетные котлы наделены следующими функциями:

• Автоматическая регулировка температуры в системе отопления частного дома;
• Автоматический розжиг – не нужно поджигать горючее самостоятельно;
• Контроль рабочих параметров – здесь контролируются давление в системе отопления, температура теплоносителя, качество сгорания топлива и многие другие параметры.

Кроме того, в некоторых пеллетных котлах предусмотрен контроль наличия топлива.

Подача топлива

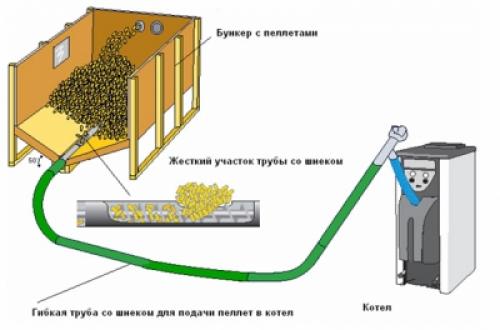

Использование гибкого шнека позволит вам разместить бункер для топлива далеко от самого котла.

Пеллетные котлы для обогрева частного дома наделяются двумя типами шнеков – гибкими и жесткими. Жесткие шнеки реализованы во всех котлах с автоматической подачей пеллет. По своей конструкции они напоминают мясорубку, плавно перемещая гранулы из бункера в камеру сгорания. Главная особенность жесткого шнека – фиксированная длина. То есть, мы не можем переставить бункер в другое место.

Гибкие шнеки позволяют располагать бункеры с пеллетными гранулами в произвольной точке , например, в соседнем углу дома. Топливо поступает в пеллетные котлы по своеобразной гибкой трубе, в которой крутится гибкий шнек. Его длина может достигать 10 метров и выше. Для синхронизации штатного жесткого и внешнего гибкого шнеков используется автоматика с электродвигателями.

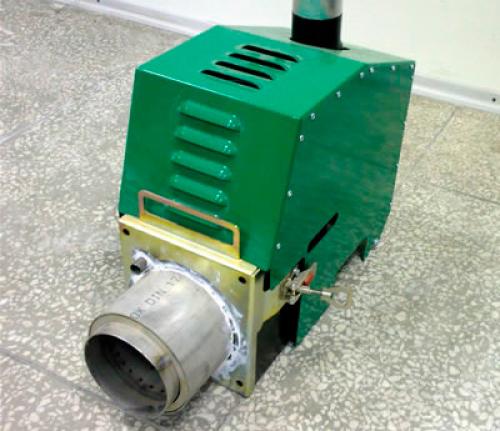

Тип горелки


Мы подошли к очень важному критерию выбора пеллетного котла для организации отопления в частном доме – это тип горелки. Особого разнообразия тут нет, в пеллетных котлах встречаются или ретортные горелки, или факельные. Ретортная горелка работает в вертикальной плоскости, пламя вырывается вверх, топливо в нее поступает снизу или сбоку (насыпью). Воздух поступает через имеющиеся с боков щели. Недостатком такой горелки является то, что она может периодических тухнуть, засоряясь золой.

Если хотите избавиться от этого недостатка, используйте низкозольное пеллетное топливо – оно сгорает практически полностью и не образует большого количества золы.

Советуем вам выбирать пеллетники с факельной горелкой, она работает намного стабильнее ретортной.

Горизонтальные факельные горелки лишены недостатков ретортных горелок. Пламя здесь буквально выдувается мощным вентилятором, выходя в горизонтальной плоскости. Горение пеллет происходит на специальной площадке, зола отводится вниз. Благодаря мощному продуву, такая горелка характеризуется высокой эффективностью, позволяя организовать хорошую работу отопления в частном домовладении .

Источник: https://doma-otido.ru/novosti/kotel-otopitelnyy-na-pelletah-osobennosti-otopleniya-na-pelletah

Котел на пеллетах и дровах. Твердотопливный котел «Куппер Эксперт»

Универсальный котел модельного ряда Куппер Эксперт. Так всё же, универсальный или твердотопливный?

Посудите сами. Котёл, в базовой комплектации, работает на дровах, угле, топливных брикетах из торфа и электричестве. Конечно, встроенный электрический нагреватель (ТЭН) предназначен не для основного отопления, а скорее вспомогательного, для поддержания комфортной температуры после полного сгорания топлива.

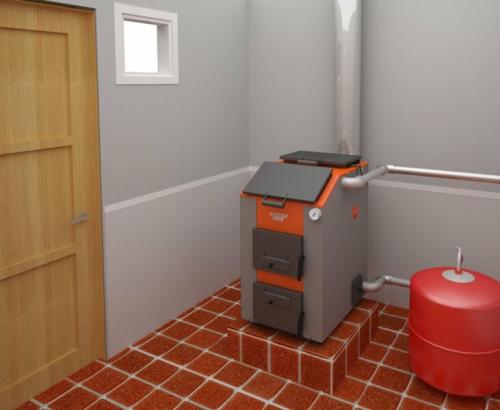

Твердотопливный котел «Куппер Эксперт» в интерьере частного дома.

Однако, если дополнить котел газовой или пеллетной горелкой, то котёл может работать и на этих видах топлива. Причем монтаж/демонтаж оборудования  занимает буквально 20 мин. Разве что с газовой горелкой, придется вызывать газовиков (по правилам техники безопасности)но мы то с вами знаем…..

Кстати, котел может работать как на сжиженном газе с баллона, так и на магистральном. Конечно после замены необходимых жиклёров.
Согласитесь, удобно, а иногда просто необходимо иметь котёл, который может согреть вас сжигая в качестве топлива, что угодно.

Из дополнительных плюшек: Четыре режима работы с твердым топливом.

• Для быстрого прогрева с минимальным объемом топлива.
• Для нормальной работы режим «Классик»
• Для длительного горения «Медиум»
• Режим «Максимум» — 24 часа на одной, полной закладке угля.

И да, все режимы можно автоматизировать. Возможно у кого то возникнет вопрос, как можно автоматизировать горение дров или угля? Можно! Для этого необходимо  оснастить котёл регулятором тяги. Автоматическим разумеется.

Котел на пеллетах для дома. Что такое пеллентный котёл для отопления частного загородного дома

Пеллетный котел — это вид твердотопливного котла, работающий за счет использования специальных горючих гранул — пеллет. Пеллетное топливо имеет ряд преимуществ:

1. Низкая стоимость .
2. Удобное хранение . Горючие гранулы не занимают много места. Их длина — 7 см ., а диаметр — 5—10 мм.
3. Нескольких мешков топлива хватит на всю зиму .

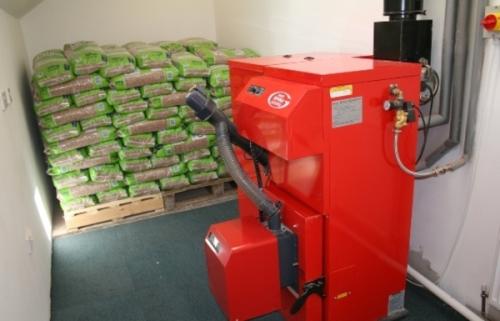

Фото 1. Пеллетный котёл, установленный в помещении. Рядом хранится запас пеллет для сжигания в устройстве.

Устройство агрегата и принцип работы

Пеллетный котел состоит из 3 элементов:

• из емкости, оборудованной горелкой для сжигания топлива;
• из конвективной системы, в которой расположен теплообменник;
• из бункера, содержащего бак для отходов горения.

Для работы прибора требуется приставка, обеспечивающая своевременную подачу топлива. Пеллетный котел оснащен блоком управления, с помощью которого задают параметры работы устройства.

Теплообменник изготавливается из стали или чугуна . Зарубежные производители предпочитают использовать чугун. На нем не появляется ржавчина, но этот материал плохо реагирует на изменения температуры и много весит. В России модели комплектуются стальными теплообменниками. Они быстро реагируют на перепады температуры, мало весят, но предрасположены к появлению коррозии. Поэтому большинство производителей покрывают котлы антикоррозийным составом.

В топку котла подаются пеллеты, там они полностью сгорают. За счет этого нагревается теплоноситель , который распространяет тепло по всему помещению.

От размеров бункера зависит время подачи пеллет. Периодически требуется чистить каналы от накопившихся выбросов.

Преимущества

1. Работа устройства безопасна для окружающей среды. Материалы для горения не содержат примесей.
2. Агрегат экономичен. Пеллеты в котле полностью сгорают и расходуются в минимальном количестве.
3. Модельный ряд твердотопливных котлов разнообразен.
4. Процесс работы устройства автоматизирован.
5. При правильной эксплуатации котел прослужит долгие годы.

Недостатки

1. Высокая цена. Хотя ценовая политика у многих производителей демократична, купить пеллетный котел могут позволить себе не все.
2. Часть моделей пеллетных котлов работает от электричества , поэтому стоит заранее позаботиться об источнике тока или генераторе.

Пеллетный котел на 100м2. Расходность и расчеты топливных пеллетов на 100 м2

Стоит учесть, что материал из древесных гранул представляет собой фасовочный товар, упакованный в мешки определенного объема. Поэтому высчитать, каков будет расход пеллет на 1 кВт, 1 м² не представляет трудности. Нет необходимости интерпретировать вес в объем, потому что производители пеллет всегда осуществляют оформление товара в кг, а единица измерения тепла – кВт. Качественный топливный материал имеет исключительную способность выделять тепло, поэтому при сжигании 1 кг древесных гранул вырабатывается около 5 кВт энергии.

Следовательно, для получения в помещении 1 кВт тепла потребуется сжечь около 200 гр пеллет. Средние данные расходности гранулированного топлива на 1 м² выявить будет нетрудно, учитывая, что на каждый 1 м² нужно 100 кВт теплоэнергии при соблюдении допустимых условий высоты потолков в 3 м. 100 Вт тепловой энергии получается при сжигании 20 гр топлива.

Такой расчет будет актуальным, если КПД котельной установки для пеллетов достигнет 100%, что не представляется возможным в реальности.

КПД генераторов тепла обозначается и более высокими показателями, но будет достигать едва 85%. Выходит, что при сжигании 1 кг пеллетов в топливном баке выделится не более 4,25 кВт (5×0,85=4,25). Также можно высчитать значения наоборот. Другим моментом станет и то, что при отапливании 1 м² потребуется 100 Вт тепла, если окружающая температура достаточно низкая и неизменна в течение 5 дней. При средних данных затраты энергии за весь сезон отопления меньше почти в 2 раза, что означает удельную теплоотдачу на 1 м² в 50 Вт. Расход пеллетного топлива в котельной установке за 1 час – некорректное вычисление, а итоговый показатель – слишком маленький и неудобный для расчетов. Идеальным станет расчет веса топлива за 1 сутки.

Какой расход пеллет получается в сутки? За месяц? Считая Ватт единицей измерения мощности, отнесенной к 1 часу, на отопление 1 м² в сутки нужно 50 Вт (50×24=1200). При этом потребуется израсходовать 0,28 кг пеллет в сутки. Обладая данными об удельном весе топлива, можно четко определить финансовые параметры, касаемые использования среднего веса древесных гранул за целый сезон:

• за сутки израсходуется 28 кг (0,28×100=28);
• за месяц уйдет 840 кг (28×30).

По итогам расчетов выходит, что на отапливание пеллетами 1 м² придется потратить 8,4 кг топливного материала. С другой стороны, отзывы и комментарии пользователей подобного вида отопления помещения на различных интернет-ресурсах говорят о расходе пеллетов в холодное время до 550 кг. Если эти показатели пересчитать на квадрат площади, тогда получается 5,5 кг/м². Все это свидетельствует, что цифра в 840 кг за месяц слишком увеличена и не соответствует действительности.

По полученным параметрам можно сделать следующие выводы о расходе пеллет на отопление дома в зависимости от площади:

• 100 м² – 840 кг топлива потребуется при обогреве слабо утепленного помещения, 550 кг – с хорошей теплоизоляцией;
• 150 м² – 1260 кг и 825 кг соответственно первому пункту;
• 200м² – 1680 кг и 1100 кг.
