Отливом называется деталь, расположенная внизу внешней стороны оконных проёмов и обеспечивающая защиту от затекания под раму атмосферной влаги, часто называется наружным подоконником.

Плоский лист включает следующие составляющие части:

• основную, монтируемую под углом к плоскости;
• отгибы, в которых выполняется крепление: загиб соответствующий оконной конструкции для правильного крепления к ней, боковые и нижние загибы для стекания водных потоков;
• отводящие влагу капельники.

Отливы на окно изготавливаются в широком диапазоне различных конфигураций и размеров в зависимости от размера и формы окон. Ширина элемента должна выступать от вертикали стен от 3-х до 5-ти см.

Для изготовления применяются разнообразные виды материалов, имеющие определённые достоинства и недостатки:

1. Самые простые и дешёвые варианты — оцинкованные стальные листы без дополнительных покрытий. Такое изделие окрашивается в любые цвета обычными фасадными красками по металлу. При сомнительной долговечности, низкая цена позволяет лёгкую ежегодную замену.
2. Сталь с покрытием полиэстеровыми составами. Обеспечивают долгий срок эксплуатации и надёжность. Обладают особой устойчивостью к резким температурным перепадам и регулярно выпадающим осадкам. Стоимость довольно высокая, хотя и ниже алюминиевых изделий.
3. Алюминиевые полосы толщиной ≥ 1-го мм, сгибаемые в заводских условиях под прессами. Окрашивание в нужные цвета выполняется напылением порошка. Практичны и долговечны, но дороги и не обеспечивают должной звукоизоляции.
4. Пластиковые отливы идеально гармонируют с пластиковыми оконными коробками, отличаются отличным видом и хорошими шумоизоляционными показателями.
5. Медь и титан, при великолепных технических характеристиках и практически вечном сроке службы, используются редко из-за высокой стоимости и низкой звукоизоляции.

Установка отливов в деревянном доме. Монтаж отлива на цоколь деревянного дома своими руками

Поскольку фундамент и стены являются несущими конструкциями здания, то их защита от влаги является важным мероприятием по сохранности дома от разрушения. Одним из способов является установка отливов.

Простая арифметика

Для устранения однобокой трактовки назначения цокольных отливов, необходимо внести ясность: установка отлива в деревянном доме преследует две цели –

1. защита окладного венца от сырости;
2. предохранение цоколя от намокания.

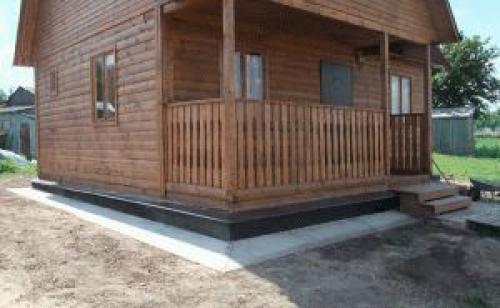

Отлив защищает цоколь и фундамент дома от попадания влаги

Уязвимым местом деревянного дома является первый ряд бревен или брусьев, которые уложены на цоколе. Этот ряд называется окладным венцом, и он более всех подвержен сырости, поскольку вся вода со стены скатывается вниз и задерживается на цокольном выступе. Такая особенность деревянного домостроения, при которой ленточный фундамент закладывается шире стен.

Конечно, верхняя часть фундамента гидроизолируется, а первым рядом укладывается подкладка (доска шириной от 20 см и толщиной 4-5 см обязательно вскрытой антисептиком), тем не менее для надежности в срубах устанавливают сливную доску.

Очень важно перед установкой сливной доски выполнить подготовительные операции по устройству цоколя. Эти операции включают:

• выравнивание по уровню верха цоколя цементным раствором;
• укладку рубероида в два слоя;
• устройство по всему периметру верха фундамента подкладки;
• крепление бруска со скошенной кромкой.

Для крепления сливной доски при установке бревенчатого сруба во втором бревне венца выбирается с внешней стороны паз, в который она вставляется одним краем. Второй край опирается на скошенный брусок, прикрепленный к цоколю.

Немного материаловедения

Помимо сливной доски, в деревянных домах применяются отливы из металла и пластика.

Металлические изделия для отвода воды бывают стальные, алюминиевые и медные. Из стальных наибольшим спросом пользуются оцинкованные отливы и такие, которые покрыты полимерной пленкой. Эксплуатационные характеристики их выше, к тому же они имеют различные цвета.

Пластиковые изделия всем хороши и даже есть специальные элементы для угловых соединений. Уступают металлическим по прочности, но выигрывают в цене.

Приступить к монтажу

Поскольку сторонников установки сливной доски становится все меньше, альтернативой выступает монтаж отливов из других материалов. Установка металлических и пластиковых отливов на цоколь фундамента деревянного дома практически ничем не отличается.

К монтажу отливов можно приступать после возведения стен, снятия лесов и отделки цоколя, но лучше это сделать на завершающем этапе. К тому же такую операцию по силам сделать своими руками.

1. Первое, с чего необходимо начать, это замерить периметр дома, чтобы знать длину отливов, которые необходимо закупить или изготовить своими руками. К полученной цифре нужно добавить 10% длины на подрезку углов и нахлест при стыковке.
2. Теперь необходимо определиться с шириной отлива. Учитывая, что крепление производится под наклоном (около 15 град.) нужно приложить линейку от стены на край цоколя. Отметить маркером точку приложения. Ширина рассчитывается с учетом выпуска за край на 2-3 см.
3. При ширине полки отлива до 7 см его можно крепить без подложки. Если ширина больше, то отлив должен опираться на какое-нибудь основание (для жесткости). Это осуществляется установкой рейки по краю цоколя или продольных брусков, нанесением цементного раствора или монтажной пены.
4. По высоте отмеченной точки проводится линия по всему периметру с помощью ровной рейки (правила) или отбивается шнуром.
5. Монтаж производится сначала с одного угла здания, потом второго, потом прямой участок, потом третий угол и т. д.

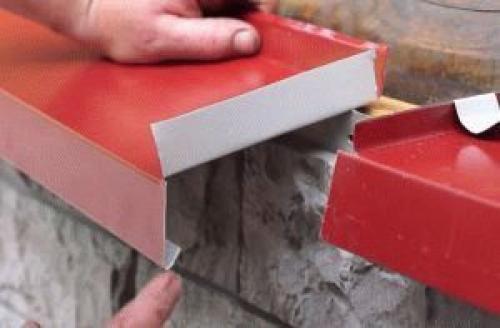

6. Соединение на углу оформляется с двух отливов, обрезанных под 45 град., причем край второго отлива обрезается с припуском 1,5 см для крепления с помощью заклепок. Прямые участки соединяются внахлест с запасом в 3 см.
7. На верхнюю полку отлива наносится герметик, и отлив прикручивается к стене саморезами, лучше кровельными с резиновой прокладкой.
8. Если выбран вариант изготовления отливов своими руками, то верхняя полка не выгибается, а отлив вставляется в паз, выпиленный в стене с помощью ручной дисковой пилы. Крепление осуществляется к рейке, установленной на цоколе.

Источник: https://milyj-dom.ru-land.com/novosti/kak-k-plastikovomu-oknu-prikrepit-otliv-ustanovka-otlivov

Установка отливов на деревянные окна. Виды отливов для окон

На любые окна снаружи устанавливают отлив — это специальная доска, монтируемая в нижней части оконного проема. Нужна она чтобы по ней стекала дождевая или талая вода. Наверное, поэтому иногда эту часть называют водоотлив.

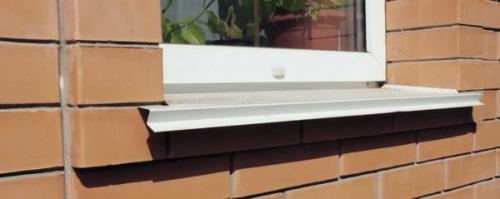

Установка отливов на окна — завершающий этап грамотного монтажа

Оконные отливы могут быть:

• Пластиковые.
• Бетонные.
• Каменные (гранитные, мраморные).
• Из фасадной плитки.

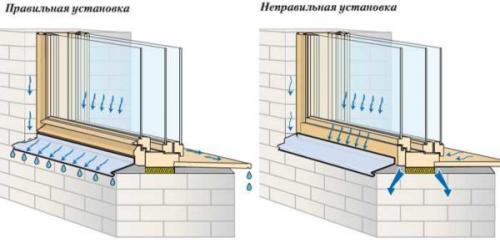

Если правильно установить отлив на окно, стена не будет сырой

В настоящее время наружные бетонные отливы почти не делают. Вернее, их делают, но поверх все равно накрывают либо пластиковыми, либо металлическими. Бетонные откосы можно, конечно, побелить, и так когда-то делали. Но сегодня этот тип отделки окон встречается очень редко.

Если говорить об экзотике, можно вспомнить каменные отливы. Их делают из полированного гранита или мрамора. Смотрятся они, безусловно, отлично, не шумят, разбить их можно разве что кувалдой. Но их стоимость — не для каждого кошелька.

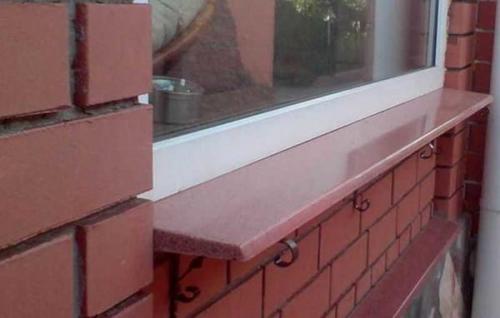

Каменные отливы — выглядят шикарно

Есть еще один интересный вид наружных отливов на окна — из фасадной плитки. Он отлично работает с любым окном — как с деревянным, так и с пластиковым. Если у вас цоколь или весь дом отделаны подобной плиткой, на окнах она будет смотреться очень «в тему». При этом дом смотрится как единый ансамбль. Такие откосы изготавливают чрезвычайно просто: плитку подрезают так, чтобы она выступала на 1 см за пределы стены, при помощи цементно-песчаного раствора формируют нужный уклон. Швы можно затереть цементным молоком, а можно использовать гидрофобную пропитку. Вот только монтировать такие откосы лучше до наружной отделки стен.

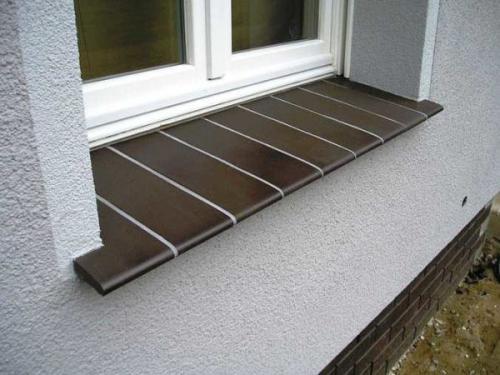

Отливы из фасадной плитки — сделать своими руками несложно

Хоть оконные откосы бывают из разных материалов, подавляющее большинство владельцев жилья останавливается на двух: из пластика или металла. У каждого из них есть свои плюсы и минусы, о них и поговорим подробнее, а также о том, как установить отливы на окна.

Установка отливов на окна в деревянном доме. Рекомендации по выбору и установке отливов на окна

Как только владельцу квартиры или дома приходит в голову идея установить новые окна, он сразу же должен задуматься о таких конструктивных элементах, как отливы. Они представляют собой своеобразные наружные подоконники, которые решают проблему излишек влаги, способной нанести вред и окну, и даже фасаду. Такие конструкции придают оконной зоне завершенный и эстетичный внешний вид.

Особенности

Отливы для окон предназначены для того, чтобы отводить воду с оконных стекол. Кроме того, они мешают влаге попадать на раму и подоконник и препятствуют разрушению строительных материалов, а значит, защищают стены от повышенной влажности. В противном случае после каждого дождя отваливалась бы штукатурка, а деревянные рамы постепенно приходили в негодность. Помимо защитных функций, водоотводы обладают еще и эстетической функцией – они делают облик окна завершенным и украшают фасад.

Монтировать изделия можно в любой момент: как на этапе возведения самого здания, так и после начала эксплуатации. В первом случае гораздо проще и дешевле проводить монтажные работы – здесь есть возможность загерметизировать все швы и стыки с минимальными потерями времени и денег.

Решив монтировать отливы после начала эксплуатации, заказчик столкнется с несколько усложненными технологиями. Однако такое решение не нанесет сильный урон кошельку, а работа все равно будет выполнена качественно.

Технические требования

Согласно ГОСТ при монтаже отливов нижняя кромка коробки окна должна быть не ниже наружного края проема. Такая особенность объясняется необходимостью предотвращения перекрытий специальных водоотводных отверстий, которые размещаются на наружной стороне оконной коробки. Свес конструкции должен быть равен 3-4 см.

Кроме того, специалисты советуют не игнорировать мероприятия, предотвращающие попадание влаги в монтажный шов, а под сливами укладывать прокладки, они же гасители, которые будут снижать шумовое воздействие дождевых капель.

ГОСТ указывает на то, что перед монтажом водоотвода должна выполняться гидроизоляция наружного откоса стены при помощи специальной ленты. Ее края заходят на стену под окном и на вертикальные зазоры. Этот промежуток идет с закруглением, то есть без углов, и должен составлять 50 мм. Лента монтируется с помощью монтажной пены – она будет помогать испарению влаги из шва и защите от осадков стены. Наружное изделие крепится на саморезы, а для шумоизоляции в случае металлического отлива используется монтажная пена.

Также минимальная ширина отлива составляет 90 мм, а для измерения длины следует отмерять расстояние между краями оконного проема с наружной стороны. К полученным замерам прибавляются 3-4 см с каждой стороны. Готовое изделие должно быть больше расстояния между краями с внешней стороны оконного проема на 6-8 см.

В процессе монтажа изделий СНиП в большей степени регламентирует проведение самой процедуры: соблюдения безопасности труда в строительстве, гигиенических требований и пожарной безопасности.
