Чтобы монтаж металлочерепицы своими руками прошёл без ошибок, следует соблюдать следующие правила :

1. Листы материала укладываются двумя методами: с левой стороны на правую и наоборот. В первом варианте обязательно накладывается предыдущий лист. Во втором – укладка каждого следующего листа осуществляется внахлёст на предыдущий элемент.
2. Каждый лист не крепится сразу и целиком. Перед прикручиванием материала уложите 3-4 листа и немного прихватите их крепежами для фиксации. Удостоверьтесь, что они занимают правильные позиции, при необходимости подровняйте их. Для финального крепежа применяется один саморез. И он пронизывает все листы.
3. На эксплуатационный период кровли серьёзно влияет качество применяемых саморезов. Используйте оцинкованные изделия со специальными уплотнителями на головках. Они герметично закроют все отверстия при полном закручивании самореза в отверстие.
4. В тех участках, где один крепёж фиксирует одновременно несколько листов, возникает уплотнение. Для его сглаживания срежьте часть угла, либо выпрямите капиллярную ямку, устроенную под линией штамповки.
5. Фиксация торцевых планок происходит внахлёст – 2 см. Параметр волны подгоняется под ширину ската. Иначе на фронтоне окажется гребень.
6. Карнизная планка также имеет нахлёст. Он составляет 10 см и находится на нижнем обрешёточном бруске. К нему планка фиксируется гвоздями.
7. Кровельную планку и лист черепицы должен отделять слой уплотнителя.
8. Компоненты, сосредоточенные ниже конька, обустраиваются с помощью одномодульных листов. Для трубы и оконного проёма необходимо по 2 штуки.
9. При наличии покатого ската крыши монтируется аэроролик. Он устраивается между металлочерепицей и планкой конька. Благодаря этой мере под конёк не попадут осадки.
10. Конёк фиксируется к планкам, находящимся в торце общей конструкции. При расчётах учитывается требующийся выступ (2-3 см). Если конёк плоский, то крепление устраивается внахлёст. При работе с полукруглыми аналогами крепёж основывается на линии профиля.

Монтаж металлочерепицы на двускатной крыше. Разновидности конструкций двускатных крыш

Для начала необходимо разобраться, какие конструкции двускатных крыш бывают, так как придется выбирать наиболее подходящую для конкретного строения.

• Простая равносторонняя двускатная конструкция

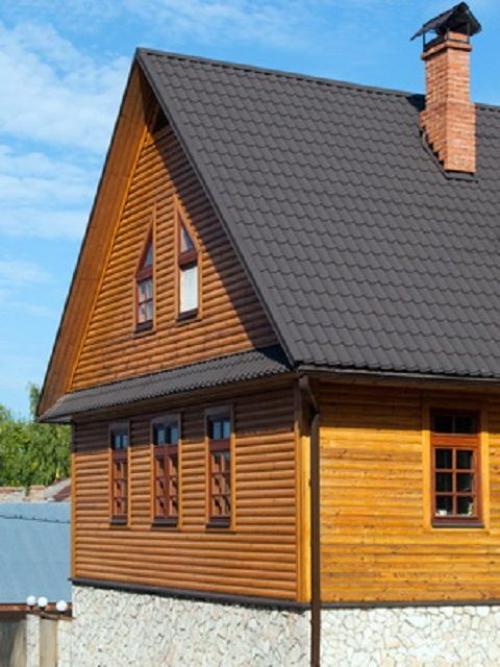

Простейший вариант двускатной крыши – симметричные скаты

Этот вариант двускатной конструкции можно назвать традиционным и самым применяемым, так как он прост в монтаже и обслуживании, а также отличается долговечностью и надежностью.

Симметрия в этой системе помогает достичь равномерности нагрузки на мауэрлат и несущие стены. При правильном выборе сечения бруса для обустройства стропильной системы и мауэрлата, эти детали обеспечат необходимый для длительной эксплуатации крыши запас прочности. Дополнительной надежности конструкции придадут правильно установленные стойки, подкосы и затяжки.

Недостатком этой системы для обустройства внутри чердачного пространства помещений является то, что после установки стен и потолка большую площадь занимают глухие зоны в угловых областях конструкции, которые остаются незадействованными.

• Простая асимметричная двускатная конструкция

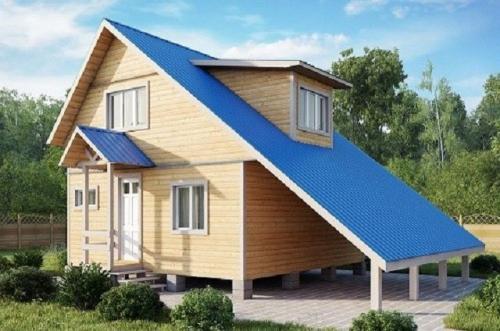

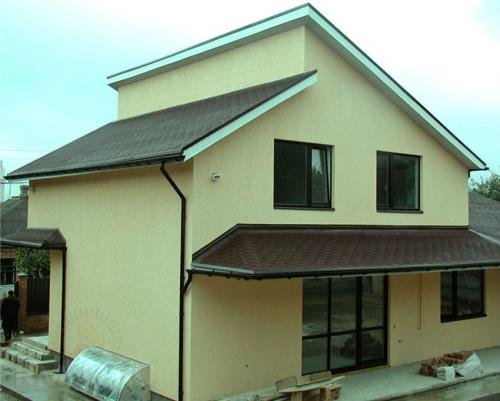

Очень интересно смотрятся дома с асимметричной двускатной крышей

Асимметричная двускатная конструкция отличается от традиционной системы тем, что ее скаты располагаются под разным углом. Так, один из них обычно составляет больше 45 градусов, что позволяет увеличить полезную площадь чердачного пространства, в котором вполне можно обустроить жилое помещение, естественно, при должном утеплении.

Еще одним важным достоинством подобной конструкции может стать меньший по площади скат, который рекомендовано спланировать с подветренной стороны строения, где на крыше всегда собирается большое количество снега. Небольшой же по размеру, но с большой крутизной скат не будет задерживать на своей поверхности больших сугробов.

К недостатку асимметричной конструкции можно отнести более сложный ее расчет для достижения равномерного распределения нагрузки на стены дома.

• Ломаная двускатная конструкция

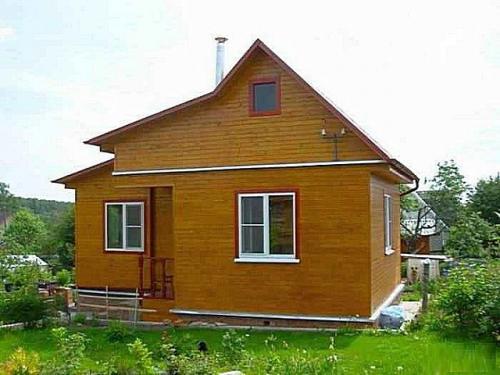

Один скат «изломан» чтобы перекрыть пристройку сбоку дома

Эту двускатную стропильную систему можно назвать редкостью, хотя благодаря такому расположению скатов в чердачном пространстве формируется достаточно большая комната, которая может быть использована под жилое или хозяйственное помещение.

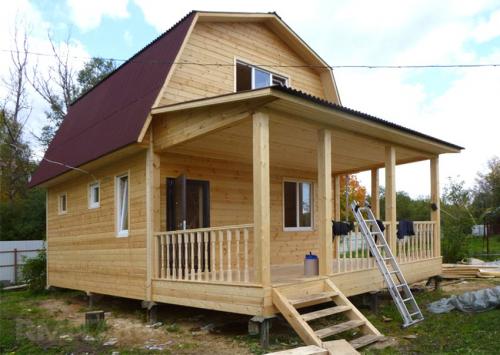

Кроме такой стропильной системы к ломаной двускатной конструкции можно отнести и мансардный вариант установки стропил.

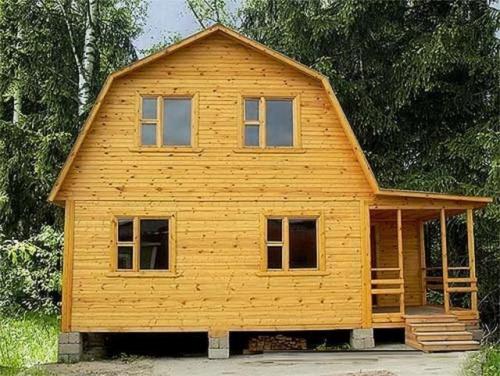

Оба ската «изломаны» — явный выигрыш в полезной площади чердачного помещения

Мансардная ломаная стропильная система способна обеспечить для строения полноценный второй этаж с просторными комнатами, а при усиленном утеплении они могут использоваться в любое время года.

Ошибки при монтаже металлочерепицы. Изменение ситуации

Более того, переделывать все и исправлять будет лишней тратой денег, даже дороже, чем укладка новой кровли.

1. Для того, чтобы закончить с работой поскорее, некоторые «халтурщики» специально или просто по незнанию пренебрегают самыми главными правилами по работам с металлической черепицей и используют для нарезания листов электрическую болгарку. Вот только ошибка монтажа кровли таким способом будет отличаться тем, что место реза будет перегрето и выжжет оцинкованный слой, поэтому при эксплуатации в этом месте появится коррозия, которая начнет быстро распространяться по всей площади листа. Из-за этого металлическая черепица тоже способна потерять привлекательность и герметичность со временем.
2. Нет никакой гидроизоляционной пленки, и это тоже достаточно распространенная ошибка, которую допускают новички.


   Пленка для гидроизоляции помогает сохранить стропильную систему от излишков влаги, которая может появляться на внутренней стороне крыши из-за температурного перепада и изменений влажности, и будет являться обязательным элементом во время устройства кровельного пирога.

3. Так как «горе-мастера» не являются квалифицированными профессионалами, то часто они не умеют отличаться гидроизоляционную и пароизоляционную пленку друг от друга. Более того, во время укладки следует понимать, в какую сторону должна быть уложена каждая из сторон мембраны и по какой причине. Очень часто бывают такие ситуации, когда места укладки были перепутаны или же материал уложен нужный, но другой стороной. Это важно, так как будет грозить нарушением воздухообмена в подкровельном пространстве. В результате из-за этого будет скапливаться в избытке влага, которая начнет быстро выводить из строя тепловую изоляцию и разрушать несущие конструкции кровли.

Источник: https://stroika-i-remont.info/stati/krysha-metallocherepica-pravilo-montazha-posledovatelnost-ukladki

Монтаж металлочерепицы на односкатную крышу. Виды крыш. Какой тип крыши подходит для металлочерепицы

Для начала необходимо разобраться, на какие крыши имеет смысл класть металлочерепицу, а на какие не стоит. Можно выделить следующие основные виды.

1. Односкатная. Состоит из одной плоскости-прямоугольника.

2. Двускатная. Состоит из двух плоскостей-прямоугольников по одной на каждый скат.

3. Ломаная. Состоит из четырёх плоскостей-прямоугольников по две на каждый скат.

4. Вальмовая. Состоит из четырёх скатов по одному на каждую сторону. Два ската — треугольники, два других — трапеции.

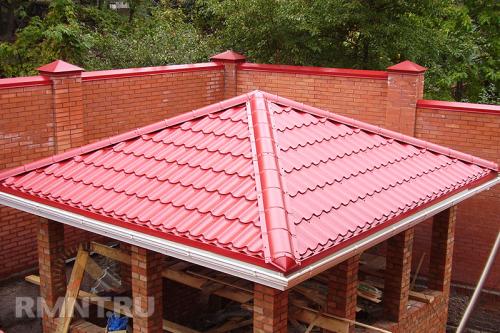

5. Шатровая. Похожа на вальмовую, только все скаты — треугольники с одной общей вершиной.

6. Многощипковая. По сути, состоит из 2-х или более двускатных, вальмовых и т. п. крыш, образующих сложную, иногда многоуровневую, структуру.

Металлочерепица — это прямоугольные листы с выраженными сторонами верх-низ, то есть использовать перевёрнутый лист, как это возможно, например, с шифером, нельзя. Поэтому, при строительстве крыши из металлочерепицы после диагональной обрезки часто получается много отходов. Чтобы понять, почему так происходит, сделаем развёртку указанных типов крыш.

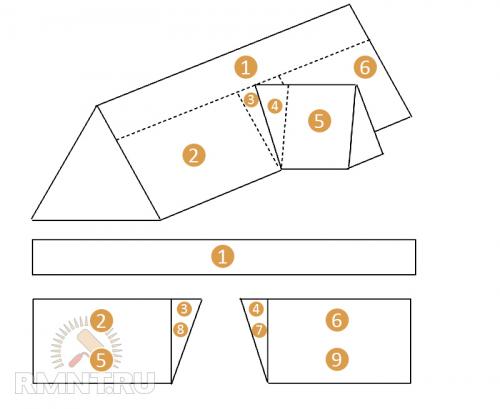

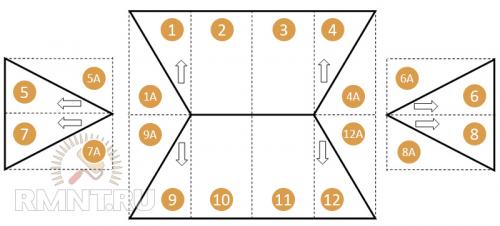

Развёртка — это наглядное изображение фигур, которые образуют скаты. Как говорилось выше, односкатные, двускатные и ломаные крыши образованы из прямоугольников. Понятно, что из прямоугольных листов собрать прямоугольник — задача тривиальная. Рассмотрим другие типы крыш.

Вальмовая — два треугольника и две трапеции, шатровая — четыре треугольника, многощипковая — треугольники, трапеции, прямоугольники и параллелограммы. Нарисуем их и разобьём на прямоугольные куски (листы металлочерепицы). Итак, вальмовая крыша :

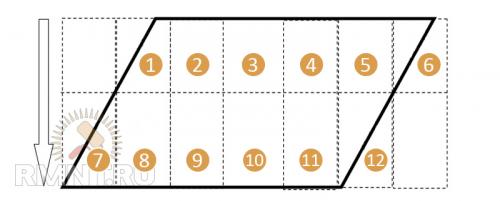

Совершенно очевидно, что как бы скат не разбивался, в любом случае после получения кусков 1, 4, 5, 6, 7, 8, 9, 12 останутся куски 1А, 4А, 5А, 6А, 7А, 8А, 9А, 12А. Можно ли куда-нибудь применить такие куски-остатки? Отрезаем от целого листа кусок 1, остается 1А. Как бы мы его не крутили, ни на место 4, ни на 5, 6, 7, 8, 9, или 12 он не подойдёт, то есть это отходы. Это будет справедливо и для остальных кусков-остатков. Рассмотрим скат-параллелограмм:

Видно, что после получения куска 1 остаток пойдёт на место 6, а остаток от 7 на место 12.

Таким образом, скат-параллелограмм сам по себе отходов не даст, а любой другой (за исключением прямоугольного ската, конечно же) даст тот или иной процент остатков, которые, в конечном счёте, станут отходами. Скаты-параллелограммы встречаются только на многощипковых крышах. Вальмовые и шатровые таких элементов не имеют.

Итак, решая, подойдёт ли для вашей кровли металлочерепица, необходимо обратить внимание на форму крыши. Одно- и двускатные крыши, а также ломаная крыша, образованные из прямоугольников — отличный вариант для металлочерепицы. У любой другой будут образовываться отходы. У шатровых крыш их количество в процентном соотношении ко всему материалу максимально. У вальмовой — чуть меньше. Для многощипковых крыш сказать однозначно довольно сложно. Можно сделать дом с такой кровлей, у которой отходов не будет, а можно такой, у которого их будет даже больше, чем у дома с шатровой крышей. Чтобы прикинуть их количество в каждом конкретном случае, необходимо разбить всю поверхность крыши на простейшие фигуры:

С прямоугольниками всё ясно. Треугольники. Если в процессе развёртки не получается парных треугольников, образующих прямоугольник и имеющих правильную направленность, то каждый даст отходов столько же, сколько он представляет собой сам. Если процент остатков превышает 30% от общего количества материала, то использовать металлочерепицу для такой крыши нерационально.

Монтаж металлочерепицы монтеррей. Пошаговая монтажная инструкция

Подготовительный этап начинается с выбора метода монтажа контрообрешетки, а также порядка укладки полотна на кровле. Установка не сложнее, чем для любого другого материла.

Как сделать контробрешетку

Строительный каркас в собранном виде требуется проверить на отсутствие заостренных балочных деталях и щепок, выступающих шляпок и концов гвоздей. Все это нужно срезать, забить и отшлифовать до гладкого состояния. Новым этапом будет натяжка полотна паровой гидроизоляции на стропила, его требуется натянуть с малым провисом и фиксируют по скатному периметру. Далее на стропила нашивают рейки контрольной обрешетки.

Полезный совет! Чтобы не было разрыва паровой изоляции в местах установки обрешетки, требуется заранее наклеивать на полотно клеящую двухстороннюю ленту.

Рейки контрольной обрешетки для Монтеррея набивают на стропила, не доходя 0.2 метра до коньковой балки, это требуется для будущего обустройства зазора вентиляции.

Изготовление обрешетки под Монтеррей

После создания контрообрешетки требуется рассмотреть схема монтажа обрешетки под металлочерепицу Монтеррей. Обычно для создания применяют доску дюймовку с шириной в 10 см. В таком случае на доске 10 см обрешеточный шаг под металлическую черепицу составляет 0.35 метров. Первую рейку требуется прибить на карнизе в 3.5-4 см, а остальные требуется укладывать с шагом, который равен вертикальному волновому периоду. Если установленные стропила широки, 0.9-1 метра, то лучше применять доску 15 см, а шаг обрешетки под металлическую черепицу в таком случае увеличивают в 1.5 раза.

Источник: https://doma-na-veka.ru/novosti/kak-ukladyvat-metallocherepicu-na-kryshu-vybor-cherepicy-kakoy-krovelnyy-material-vybrat

Монтаж металлочерепицы на металлический каркас. Шаг обрешетки и важность его выбора

Одним из этапов строительства крыши из металлочерепицы является монтаж обрешетки. Под данное кровельное покрытие каркас выполняется не с произвольной, а с конкретной и заранее выбранной дистанцией. В строительстве шагом обрешетки под крепление металлочерепицы называют расстояние между центрами двух соседних досок. Ошибкой будет делать шаг от края одной доски до края другой.

Саморезы вкручивают максимально близко к ступени волны металлочерепичного листа. Находясь в этом месте, крепеж практически незаметен и не влияет на эстетичность внешнего вида крыши. Чтобы обеспечить качественную и надежную фиксацию крепежа, ввинчивать его нужно в нижнюю волну. Под каждым метизом обязательно должна быть опорная конструкция – доска обрешетки. По этой причине доски монтируют так, чтобы их центр приходился на ступень металлочерепицы. Таким образом, на шаг обрешетки напрямую влияет длина волны или, по-другому, расстояние между ступенями черепицы.

В продаже есть разные модели кровельной черепицы, включая металлочерепицу со скрытым креплением. Они отличаются не только декоративным видом и техническими характеристиками. Одним из ключевых параметров является длина волны черепицы. У большинства моделей она составляет 350 мм. Также можно приобрести металлочерепичные листы, у которых длина волны 300 мм или 400 мм. Соответственно этому значению разрабатывается схема крепления обрешетки под металлочерепицу и выбирается шаг между досками.

Исходя из описанного следует сделать вывод, что разработка схемы обрешетки и ее крепление осуществляются после выбора и покупки металлочерепицы. Только зная ее размеры можно правильно разработать схему монтажа досок обрешетки.

Металлочерепица размеры монтаж. Как правильно монтировать металлочерепицу?

Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

Шуруповёрт ― пригодится, чтобы вкручивать саморезы. Внимание: выбирайте шуруповёрт мощностью не больше 1800 оборотов в минуту, иначе вы рискуете «перетянуть» саморезы, деформировать металлочерепицу и EPDM-уплотнитель. Просечные ножницы ― нужны для резки металла. С их помощью можно ровно разрезать листы металлочерепицы. Полимерный и цинковый слои не будут повреждены.
Внимание: использовать для резки металла болгарку категорически запрещено! Она выжигает полимерное и цинковое покрытие. Металлическая основа без защиты от коррозии будет стремительно ржаветь. Специальная насадка на дрель ― «сверчок» . Она тоже пригодится для резки кровельного материала. Нож , чтобы резать утеплитель. Скобозабивной пистолет. Нужен, чтобы фиксировать паро- и гидроизоляцию на стропилах.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала). Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

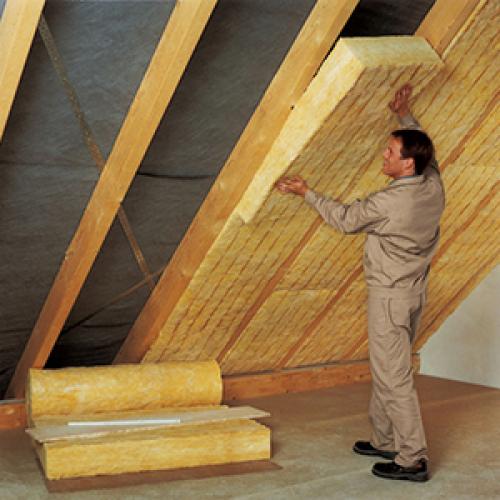

Плиты или маты теплоизоляции монтируют враспор между стропил.

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

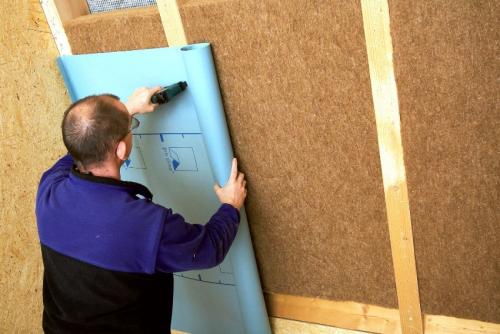

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

• мембран (их монтируют без провиса, вплотную на теплоизоляцию);
• плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

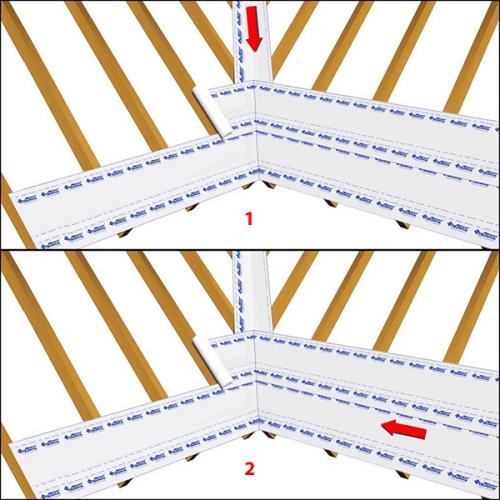

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

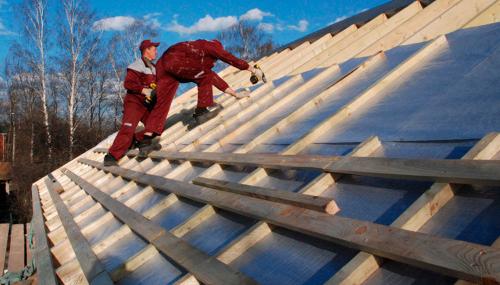

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

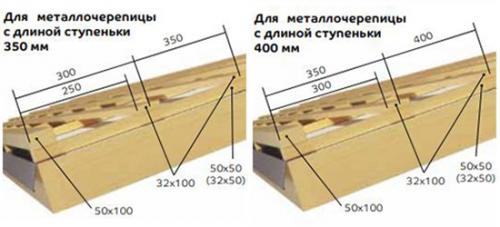

Этап 5. Кровля из металлочерепицы: как установить шаговую обрешётку

Шаговая обрешётка выполняет следующие функции:

• усиливает конструкцию скатов;
• является основой, на которую крепят кровельный материал;
• равномерно распределяет нагрузку на стропильную систему.

Монтаж обрешётки подробно описан в статье ….
