Сдвижные окна ПВХ отличаются от обычных способностью открываться в той же плоскости, в которой они установлены. Створка может отодвигаться в левую-правую сторону либо же двигаться вверх-вниз, также некоторые конструкции могут быть оборудованы поворотно-откидным механизмом, позволяющим устанавливать створку в режим проветривания. Такой же имеется у простого распашного окна. Щель для проветривания можно регулировать, устанавливая на нужную ширину.
Створки сдвижного типа применимы для помещений, пространство которых ограничено. Такое окно не требует места для открывания, поэтому не будет мешать распахнутой створкой. Чаще всего к окнам вплотную не ставят никаких предметов интерьера, поэтому добраться до них будет несложно. Так как створка не выходит за пределы оконного проема, пользоваться стеной можно без ограничений. Вам не потребуется оставлять на ней пространство для открывания створки.
В раздвижных окнах створки могут открываться горизонтально и вертикально.
Сдвижные окна ПВХ мало чем отличаются внешне от обычных пластиковых окон, поэтому переживать за резкие изменения интерьера вам не придется. Для того чтобы окно герметично закрывалось, был придуман следующий способ открывания: створка при помощи ручки поворачивается, как в автобусе, и выходит из плоскости, в которой установлена, таким образом оказываясь поверх рамы, после этого ее можно по направляющей сдвинуть в нужную сторону. Такая система несколько сложнее привычных раздвижных конструкций для балконов, но она имеет и ряд преимуществ в виде высокой герметичности, способности удерживать тепло, изолировать шум с улицы.

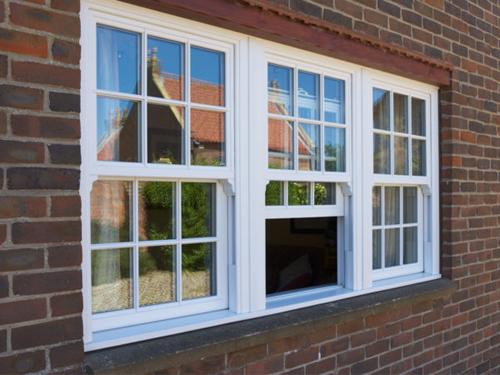

Вертикально-подъемное окно в загородном доме.
Выбрали для остекления балкона алюминиевый профиль? Читайте нашу статью « Раздвижные окна из алюминия — преимущества, конструктивные особенности и монтаж»
В чес преимущество раздвижных окон и дверей для частных домов и квартир читайте в нашем материале на сайте.
Поворотно-откидное окно. Фурнитура для окон – виды открывания
На сегодняшний день в оконной фурнитуре есть следующие возможности для открывания:
Поворотная и поворотно/откидная фурнитура
Поворотная и поворотно/откидная фурнитура – это стандартное открывание современных окон. В поворотном варианте открывания створка поворачивается на 180° на обычных петлях. Этот тип открывания используют для того, чтобы полностью открыть окно для мытья или чтобы выглянуть на улицу. Стоимость комплекта поворотной фурнитуры в окне около 1000 руб.
Недостатком поворотной фурнитуры является то, что такое окно неудобно и небезопасно проветривать.

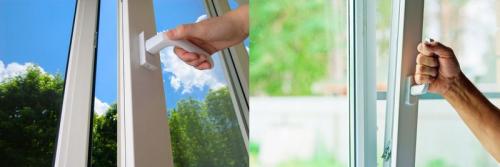

Фото: поворотное и поворотно/откидное открывания Поворотно-откидная створка немного дороже поворотной, примерно на 500 рублей, но имеет дополнительные преимущества. В такой комплектации створка может открываться в двух режимах – в поворотном, откидном, а также в щелевом режиме при включении в комплектацию многоступенчатого или щелевого проветривания. Из недостатков поворотно/откидной фурнитуры – больше возможностей для заклинивания и поломок, по сравнению с поворотной. Но при выборе надежной марки фурнитуры, функциональная гарантия будет 10 лет или 20 000 открываний/закрываний створки.
К стандартной поворотной и поворотно/откидная фурнитуре можно добавить множество полезных опций.
Детская фурнитура (откидно/поворотное открывание)
Детской фурнитурой называют принцип открывания(сначала откидывание потом открывание). В этом варианте при переводе ручки в привычное горизонтальное положение створка вначале откидывается, а затем открывается при переводе ручки в вертикальное положение вверх. Для гарантированной защиты детей рекомендуется использовать со специальной ручкой «Детская безопасность» с ключом от компании Roto. Преимуществом такой фурнитуры, кроме детской безопасности, является более долгий срок службы фурнитуры. Створкой чаще пользуются в откидном положении, а для открывания фурнитура проходит только половину пути. Удорожание комплекта фурнитуры примерно на 200 руб, ручка с ключом еще 600 рублей.
В уже установленном окне поменять стандартное открывание на откидно/поворотное не сложно, нужно заменить пару элементов.

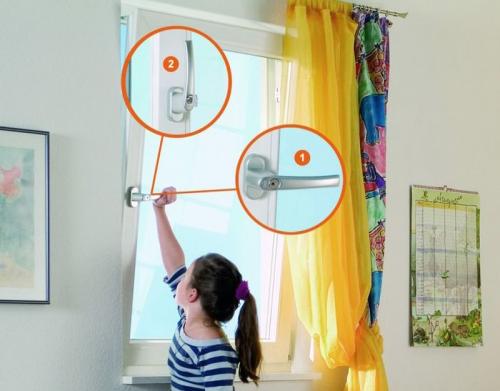

Фото: TiltFirst – надежная защита безопасности ребенка Противовзломная фурнитура
Противовзломная фурнитура защитит створку от отжима и выдавливания. В ней используются дополнительные защитные элементы – грибовидные цапфы и усиленные ответные планки. Отжать створку с таким соединением невозможно, что позволяет не устанавливать неприглядные решетки для защиты дома. Противовзломность – это дополнительная опция и ее установку нужно проговаривать во время заказа окон.
Функцией противовзломности могут обладать не только закрытые окна, но и окна в режиме проветривания. Например, комплект фурнитуры Roto TiltSafe обеспечивает до 2го класса взломоустойчивости окна в положении проветривания.

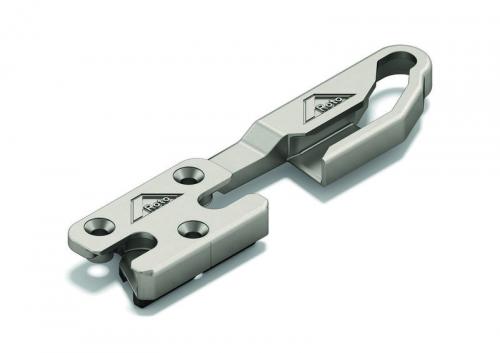

Фото: Roto TiltSafe – противовзломная безопасность в режиме проветривания Стоимость противовзломного комплекта фурнитуры прибавит от 1000 до 3000 рублей к поворотно/откидному открыванию. Для достиженияследует добавить в комплектацию окно безопасное многослойное стекло триплекс и/или закаленное стекло, более широкий профиль, вклеенный стеклопакет.
Фурнитура для людей с ограниченными возможностями
Расположение ручки по центру створки не всегда бывает удобно. Людям в инвалидном кресле невозможно дотянуться до такой ручки, чтобы открыть окно. Этот процесс превращается в ежедневную пытку. Решить проблему можно легко, установив специальную ручку Roto Komfort с удлиненным рычагом в нижней части створки. Также такую фурнитуру можно использовать в высоко расположенных окнах или окнах в неудобном месте. Не рекомендуется устанавливать такую фурнитуры в створках высотой более 1,5 метров, они могут тяжело открываться.

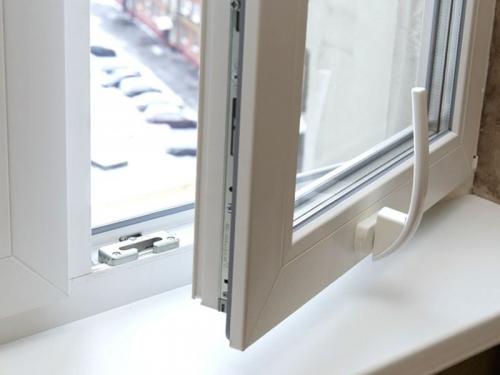

Фото: удобная ручка на нижней части створки В уже установленном окне поменять расположении ручки можно, но не просто: придется обращаться к специалистам, фрезеровать новое отверстие, заделывать старое, и переставлять фурнитуру.
Штульповая фурнитура
Штульповые конструкции (окна и двери) – это способ открывания, когда после открывания створок остается полностью свободный проем. В России такое открывание чаще всего встречается в панорамных дверях в пол (максимальная ширина до 2,5 метров), в окнах, где хочется панорамный обзор при распахивании створок. В штульповом окне створок всегда две: одна из них «рабочая», на ней установлена ручка и полный комплект фурнитуры, вторая створка «не рабочая», может открываться только в поворотном положении. Открыть нерабочую створку можно только после того, как открыли основную створку. Открывается нерабочая створка при помощи шпингалетов или штульпового механизма со скрытой ручкой. Стоимость штульпового открывания в среднем дороже поворотно-откидного на 10-15%.
Створка деревянного окна. Конструкция современного деревянного окна
Забудьте советскую «столярку» с форточками и огромными щелями. На данный момент деревянное окно — это сложное, предельно технологичное изделие, мало чем уступающее своим конкурентам из металлопластика или алюминия. Здесь применяются такие же, как в изделиях ПВХ комплектующие: тёплые и тихие стеклопакеты, многофункциональная фурнитура (те же производители), несколько контуров уплотнения. Нюансы есть, но незначительные:
- имеются некоторые отличия в форме петель и способе их крепления;
- примыкание стекла к дереву герметизируется не эластичными профилированными лентами, а силиконом, поэтому штапик становится несъёмным;
- для заполнения иногда используется одинарное стекло.
Герметичные, функциональные оконные блоки из древесины выполняются по одной из конструктивных схем, которые традиционно характеризуются способом открывания и количеством створок. Необходимо сказать, что в зависимости от страны, где начали применять ту или иную конструкцию, появились дополнительные народные названия разных конфигураций.
Итак, деревянные окна бывают:
- Одностворчатые.
- Двустворчатые:
- со спаренными створками
- с раздельными створками

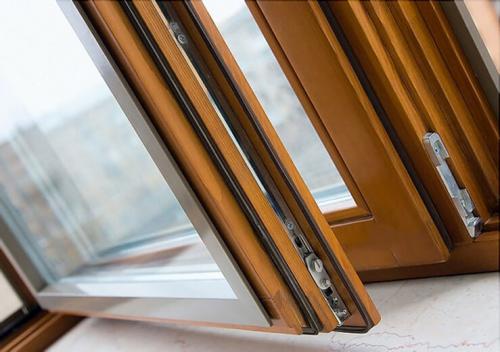

Одностворчатые окна. Это самая распространённая в России конфигурация современных деревянных блоков, аналог общеизвестной конструкции из ПВХ. В основе лежит профиль сложного сечения с шириной от 68 до 90 мм, который позволяет установить в качестве заполнения светового проёма одно- или двухкамерный стеклопакет шириной до 45 мм.
Притвор таких окон имеет несколько контуров контакта, которые снабжаются эластичным уплотнением. Створка, как правило, одна — крупная, но возможно и соединение двух створок на одном импосте или со штульповым сопряжением (одна соединяется с другой непосредственно, открытый проём получается без переборки). Движение створки может быть поворотным, откидным и поворотно-откидным.
Управление осуществляется одной ручкой, система может иметь большое количество дополнительных функций: щелевое проветривание, ограничение открывания, защиту от захлопывания, микролифт, защиту от ошибочного действия и т. д. Подобные светопрозрачные конструкции из древесины называют «евроокно» или «немецкое окно».

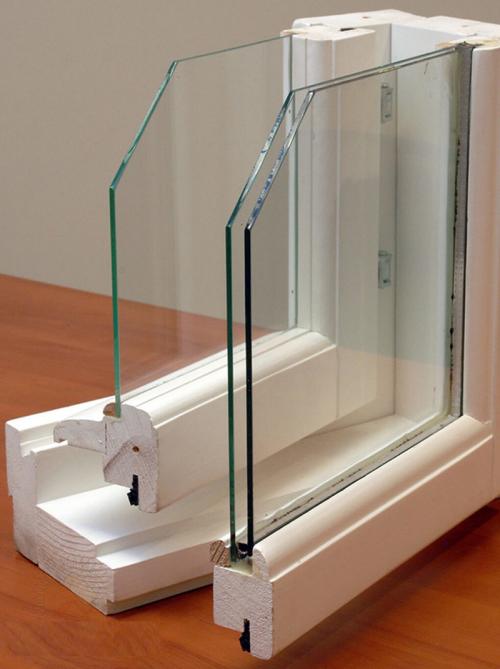

Деревянные окна со спаренными створками — нечастый гость в нашей стране. Ввозятся такие окна в основном из Швеции, поэтому именуются «шведскими». Здесь одновременно работают две рамы, что отстоят друг от друга на расстоянии от 100–200 мм.
Внутренняя рама обычно укомплектована стандартной поворотно-откидной фурнитурой, которая управляется одной ручкой. Эти створки являются несущими, так как к ним посредством специальных подвижных элементов прикрепляются наружные ведомые полотна. Остекление внутренней рамы производится однокамерным стеклопакетом (иногда с газовым заполнением или низкоэмиссионным покрытием).
Снаружи устанавливают единичное стекло, которое играет роль первого барьера, защищающего от атмосферных воздействий, пыли, ветра, ультрафиолета и наружного холода. Дабы на внешней раме не выпадал конденсат, её притвор не полностью герметичен, что создаёт естественную вентиляцию окна.
Окна с двумя раздельными створками часто называют «финскими». Здесь также используется широкая рама. Внутренняя и наружная створка в данном случае не связаны между собой. Они работают независимо, как правило, в распашном режиме с вертикальным или горизонтальным подвесом.
Проветривание производится посредством ступенчатого ограничения открывания или с помощью форточек и фрамуг. Остекление несимметричное — снаружи одинарное стекло, а внутри ставят однокамерный стеклопакет. Внутренняя створка уплотняется двумя полноценными контурами, для наружной предусмотрен частично герметичный пыльник (чтобы не было конденсатов).
Сравнительные преимущества и недостатки приведённых выше конструктивных решений очевидны:
- Скандинавские окна с двойными створками отлично приспособлены для работы в регионах с холодной зимой. Во-первых, листовое стекло в сочетании с пакетом легко обеспечивают необходимое сопротивление теплопередаче. Второе, широкая коробка хорошо защищает откосы от промерзания, так как расстояние между улицей и помещением в этой зоне максимально удалено.
- Пространство между рамами можно использовать для установки встроенных жалюзи, управляться которые могут при закрытом окне. В отличие от ламелей, расположенных внутри стеклопакета, в случае необходимости не будет проблем с ремонтом. Также внутри окна иногда устанавливают и решётки.
- Улучшенными в двойных скандинавских окнах будут показатели звукоизоляции. Это из-за несимметричности остекления, в котором присутствует листовое стекло и стеклопакет, и неодинакового расстояния между всеми заполняющими элементами.
- Несколько сложнее придётся владелицам двойных окон. По сравнению с одностворчатым евроокном, мыть нужно четыре плоскости вместо двух.
- Стоимость скандинавского блока почти вдвое выше, чем аналогичного немецкой конструкции.
