Довольно часто неспециалисты в электрике с большим трудом различают стоящие в щитке приборы, не в силах разобраться с тем, что перед ними – УЗО или дифавтомат.

В этой ситуации возможна серьезная ошибка, когда считается, что цепь надежно защищена от перегрузок и КЗ, тогда как установленное устройство выполняет всего лишь одну функцию. Именно поэтому так важно разобраться с признаками, позволяющими отличить дифавтомат от устройства, реагирующего только на утечки тока.

Основные признаки отличий

При выявлении различий этих двух приборов исходить нужно из следующих факторов:

• Функция, выполняемая этим устройством.
• Внешние (визуальные) признаки.
• Схема включения.

Каждый из этих подходов к определению отличий требует отдельного рассмотрения.

Функционал

Различие по функциональным возможностям, прежде всего, проявляется в том, что установленный в защищаемую линию дифференциальный прибор совмещает в себе возможности обычного автомата и УЗО.

Используемое там же устройство защиты способно выполнять только присущую ему функцию – отключать цепь при превышении утечкой допустимого значения. То есть основное их отличие заключается в том, что дифавтомат содержит в одном корпусе и обычный АВ и УЗО (фото ниже).

В отличие от него отдельное УЗО выполняет только одну функцию (отключает линию при наличии утечек на землю). Разобравшись с тем, как они отличаются функционально, можно перейти к рассмотрению второго подхода, позволяющего различать их по виду.

Внешние отличия

Для реализации этого метода определения потребуется ознакомиться с внешним видом обоих приборов (фото ниже).

Прежде всего, следует выделить несколько хорошо распознаваемых признаков, по которым специалисты различают эти два устройства на вид:

• На всех отечественных образцах такой продукции, а также на ряде зарубежных моделей имеется четкая надпись – «дифференциальный выключатель» (то есть УЗО).

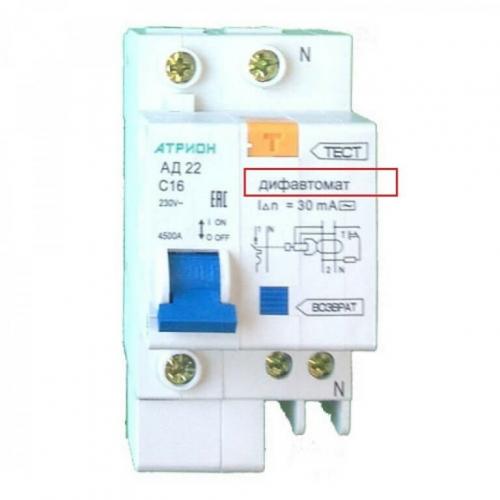

• Если на лицевой поверхности прибора видна хорошо различимая аббревиатура АВДТ – то это уже дифавтомат.

Обратите внимание: Эти способы несколько неудобны тем, что для обнаружения различий потребуется снять приборы с DIN-рейки.

Также следует определиться с их маркировкой, в которой присутствуют элементы отличий (уже упоминавшиеся «ВД» или «АВДТ»). К недостаткам этого метода относят невозможность идентифицировать зарубежные приборы защиты. Тогда остается метод определения типа изделия по его характеристикам.

Как на большинстве моделей УЗО, так и на их близком аналоге – дифавтомате, основные параметры обозначаются в виде набора знаков (цифр и букв). Если после цифры следует буква «А» – это значит УЗО. Если же на лицевой панели сначала стоит английская буква C, а затем цифра 16 – то это уже АВДТ.

Выбрав один из предложенных вариантов, удается визуально установить различия приборов.

Особенности схем подключения

Последний, «контрольный» способ определения отличий предполагает изучение схемы их включения. Для этого не обязательно обращаться к документальным образцам (инструкции или паспорту). На большинстве моделей обследуемых приборов она нанесена непосредственно на лицевой панели изделия (фото ниже).

На схеме дифавтомата должны присутствовать характерные значки входящих в его состав расцепителей, которых естественно, нет у УЗО. В заключение отметим, что даже начинающему мастеру по электромонтажу совсем несложно установить отличия между УЗО и дифавтоматом.

Для этого достаточно внимательно ознакомиться с приводимыми в этом обзоре рекомендациями и строго следовать им при проведении обследований.

Автомат УЗО расшифровка. УЗО: назначение, принцип действия, устройство, классификация

Устройство защитного отключения служит для защиты от поражения электротоком, аварийного отключения сети при возникновении утечки.

Многие считают, что с этими задачами справляются автоматические выключатели, но это не так.

Зачем нужно УЗО

Со временем изоляция проводки и электрических приборов стареет. При замыкании проводов на незаземленные корпуса приборов возникает опасность удара человека электрическим током. При касании проводов к стенам по последним протекает ток утечки, что может привести к пожару.

Автоматические выключатели срабатывают при КЗ и перегрузках, когда через них протекают токи, измеряемые в амперах. Для человека представляет опасность ток утечки, превышающий 10 мА, что в сотни раз меньше тока срабатывания автомата. Пожар может возникнуть при токах утечки от 0,3 А. С другой стороны УЗО не срабатывает при коротких замыканиях, поэтому не может заменить автоматы. Функции защиты от утечек и коротких замыканий совмещены в дифференциальных автоматах.

Автоматические выключатели подбирают по номинальному току , УЗО – по чувствительности, измеряемой в миллиамперах. Устройства защитного отключения, служащие для защиты человека, отключают напряжение при токах утечки до 30 мА, для противопожарной защиты – от 100 до 300 мА.

Устройство, принцип действия, классификация

УЗО выполнено в диэлектрическом корпусе. На корпусе имеются:

• рычаг расцепителя;
• кнопка для проведения тестов;
• входные и выходные клеммы;
• маркировка (логотип изготовителя, номинальные напряжение и ток , схема подключения, ток утечки).

В состав устройства входят дифференциальный трансформатор, катушка расцепителя, расцепитель, схема для проведения тестов. При отсутствии утечки по обмоткам трансформатора течет только ток нагрузки (см. рисунок ниже).

Устройство УЗО

Поскольку обмотки включены встречно и по ним протекает одинаковый ток, магнитные потоки, наводимые в сердечнике трансформатора, взаимно компенсируются.

При появлении утечки токи в обмотках различаются, поэтому магнитные потоки не компенсируются. В управляющей цепи возникает ток, воздействующий на катушку расцепителя. Расцепитель срабатывает и разрывает цепь. Для проверки работоспособности устройства используется кнопка «Тест», замыкающая фазу на землю через сопротивление.

По роду тока утечки и характеру срабатывания УЗО делят на следующие типы:

• АС – мгновенное срабатывание, синусоидальный ток;
• А – мгновенное срабатывание, постоянный или переменный ток;
• В – мгновенное срабатывание, пульсирующий, переменный, постоянный токи;
• S, G – срабатывание с задержкой времени.

Существуют УЗО механического и электронного действия. Электронные устройства не срабатывают при обрыве нейтрального провода перед электрическим щитком, поэтому считаются менее надежными.

Правильно подключить УЗО и автомат. Монтаж устройства в однофазной сети

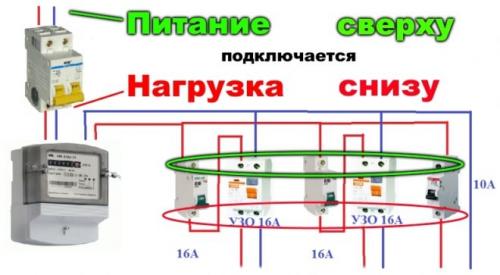

Здесь нет ничего сложного. Фазный и нулевой проводник («L» и «N»), идущие после вводного автомата, должны подключаться на входные контакты УЗО.

С выходного контакта фазный проводник («L») распределяется по автоматическим выключателям отходящих потребителей. Нулевой проводник («N») с выхода УЗО подсоединяется к нулевой шинке. А уже от неё рабочие ноли расходятся к потребителям.

Не забывайте о защитном проводнике! Обязательно должна быть установлена шинка заземления. От неё защитные проводники («РЕ») расходятся по группам потребителей.

Алгоритм работы по подключению выглядит следующим образом:

• Обесточьте рабочее место, отключив вводной автомат на квартиру. Проверьте на его выходных контактах отсутствие напряжения с помощью индикаторной отвёртки.
• Закрепите устройство на дин-рейке. На ней есть специальные перфорированные отверстия, в которые вставляются тыльные защёлки УЗО.
• Теперь нужно правильно подключить УЗО и автомат. Определитесь со схемой, будет ли у вас устройство защитного отключения на отдельной линии или после счётчика. На корпусе УЗО промаркированы верхние и нижние контакты для фазного и нулевого провода, выполните соответствующие коммутационные действия. Согласно схеме ввод подключается на УЗО сверху, а снизу уже подсоединяется нагрузка.

• После выполнения всех коммутаций, необходимо подать напряжение и проверить работу УЗО, нажав кнопку «ТЕСТ». Произойдёт имитация тока утечки, устройство должно среагировать и отключиться.

УЗО автомат для чего нужен. Зачем в квартире нужно УЗО

Зачем нужно УЗО если есть автоматы, спросите вы. Прежде чем рассматривать назначение УЗО, необходимо определить, в чем его принципиальное отличие от защитного автомата. Все автоматические выключатели в первую очередь обеспечивают защиту электрической сети от разного рода повреждений, вызванных значительным превышением силы тока. Автомат известен также, как автоматический размыкатель или автоматический предохранитель. По своей сути это та же пробка, только не одноразовая, а многоразового действия.

Основной задачей устройства защитного отключения является защита от действия электричества не сетей, приборов и оборудования, а людей. УЗО реагируют на токи, сила которых во много раз меньше, чем у тех, при которых срабатывают автоматические выключатели. Прибор отслеживает утечку тока , а не его состояние внутри сети. Даже незначительный ток утечки способен нанести человеку существенный вред. Это один из ответов на вопрос, для чего нужен автомат и УЗО.

Причинами токовых утечек становятся поврежденные контакты, нарушенная изоляция проводов и отдельных токоведущих частей в результате износа, вибраций, механических повреждений и других негативных факторов. Из-за этого, электрический потенциал, представляющий опасность, попадает на металлический корпус электроприбора. Во время неосторожного касания человеком опасного места, происходит замыкание цепи. В этом случае наиболее эффективным средством защиты становится УЗО.

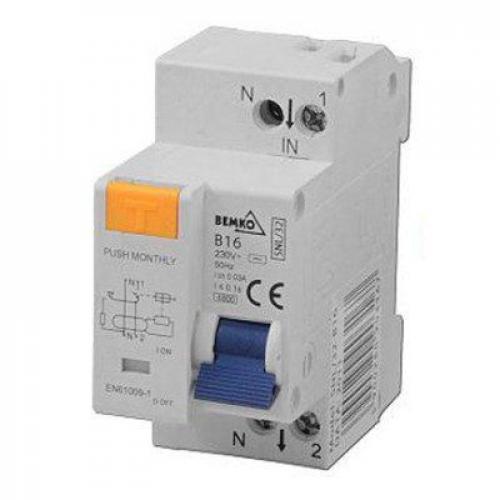

Диф автомат подключение. Конструкция дифавтоматов

Дифференциальный автоматический выключатель – это электрический прибор, служащий для защиты сети и подключенных к ней приборов от нерасчетных нагрузок и утечек тока. Фактически он представляет собой комбинированное устройство из двух основных функциональных частей:

1. Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
2. Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным. Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.

Помимо этих основных элементов в рабочем модуле дифавтомата присутствует электронный усилитель и дифференциальный трансформатор.

Перед монтажом дифференциального автомата следует проверить его исправность. Для этого на корпусе каждого такого прибора производители располагают кнопку «Тест». Нажатие на неё приведет к искусственному моделированию ситуации с утечкой тока, которая должна спровоцировать отключение аппарата. Если этого не происходит, то применение устройства категорически запрещено.

Подключайте нулевой провод к клемме «N»!

Для стандартной бытовой электросети с напряжением 220В предназначены двухполюсные дифференциальные автоматы. Правила подключения дифавтомата в однофазной сети требуют подсоединять нули следующим образом: снизу – ноль от нагрузки, а сверху – от питания.

Четырехполюсные дифавтоматы устанавливаются по точно такому же принципу, но используются в трехфазных электросетях с номинальным напряжением 380В. Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты.
