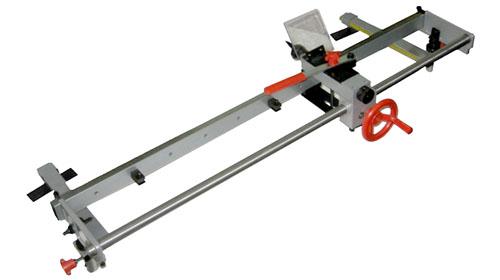

Схема работы на токарно-копировальном станке такова:

1. Вверху станины на специальных креплениях устанавливается трафарет, выполненный из дерева – копир.
2. Обкатной ролик движется по внешней стороне копира.
3. За счёт соединения ролика с режущим инструментом методом жёсткого крепления, резец переносит с точностью движение ролика по копиру на дерево. Там где на копире углубление, на дереве будет выпуклый элемент, а выступ на трафарете скажется выемкой в готовом деревянном предмете.

Для производства одинаковых элементов деревянного декора станок с копиром наиболее удобное решение.

Токарный станок, на котором происходит обработка с помощью ручных инструментов: рейера, мейселя, скребка, не отличается особой точностью. При изготовлении нескольких аналогичных деталей из дерева с одинаковыми характеристиками плотности приходится надеяться только на мастерство токаря и его глазомер, но всё равно дать 100% гарантию в том, что они будут идентичными очень сложно. Использование в производстве дерева различных пород подразумевает, что резцы и приспособления потребуются отличные друг от друга.

Токарно-копировальный станок по дереву отличается точностью воспроизведения заложенных данных. Копир является своеобразным прототипом ЧПУ. Один копир позволяет бесконечное количество раз изготавливать идентичные вещи, что необходимо для изготовления балясин для перил или ножек к гарнитурам корпусной мебели. В цехах, где производство поставлено на поток, целесообразнее использовать копировальные станки оснащённые ЧПУ.

При работе с деревом, всегда остаётся ручной процесс доведения детали до совершенства при помощи наждачной бумаги. Шлифовка производится на стадии, пока предмет находится в закреплённом виде между бабками токарного станка. Вращение программируется на меньшие обороты, чем те, на которых производилась резка.

Токарные станки используются для вытачивания деревянных элементов продолговатой формы. Заготовка крепится на шпинделе с примерно равным распределением веса. Для этого в центре торцевых концов деревянной заготовки высверливаются отверстия – это необходимо для того, чтобы вращение вала было равномерным. Чаще всего используются дерево цилиндрической формы или брус с оструганными углами. Резание проводится не только внешней, но и внутренней поверхности заготовки. Формы готовых изделий могут быть сложными, коническими, цилиндрическими – симметричными относительно центра изделия.

Высокой точностью воспроизведения сложного рисунка обладает настольный токарный станок по дереву, оснащённый системой компьютерного программирования. На нём можно создавать очень сложные элементы резьбы.

Токарный станок по дереву своими руками. 1 Устройство и принцип работы

Перед началом сборки самодельного станка необходимо разобраться как он устроен. В качестве примера рассмотрим стандартную конструкцию оборудования заводского производства, схема которого представлена на нижеприведенном изображении.

Устройство токарного станка

На схеме указаны следующие конструктивные элементы:

• основание — «фундамент» станка, обеспечивающий ему устойчивость и отсутствие вибраций, как правило представляет собой пластину из стали, в которой предусмотрены отверстия под крепежные анкера;
• станина — каркас, на котором зафиксированы основные части конструкции (в дешевом оборудовании выполняется из алюминия, в более дорогих моделях из стали либо чугуна);
• электромотор — сообщает вращение обрабатываемой заготовке;
• ременная передача и скрывающий ее защитный кожух;
• блок управления с кнопками ВКЛ/ВКЛ и регулировкой оборотов;
• опорная панель (подручник), выступающая в качестве упора для резцов при деревообработке;
• задняя и передняя бабка.

Основными исполнительными элементами являются передняя и задняя бабки. Между ними фиксируется обрабатываемая заготовка, при этом через переднюю бабку детали сообщается вращение от вала электродвигателя.

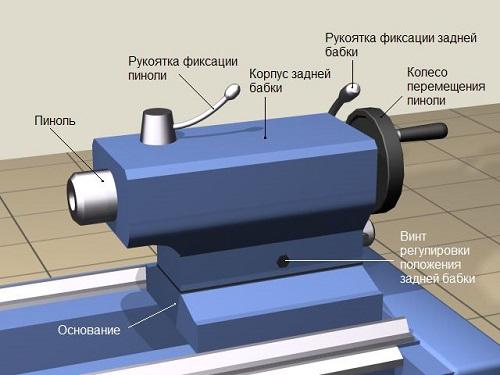

Задняя бабка токарного станка

Устройство задней бабки не предполагает наличия у нее каких-либо функций. Задняя бабка представляет собой обычный держатель с острием на конце, который упирается в заготовку и препятствует ее провисанию. Перемещение задней бабки выполняется ручным винтовым приводом.

Также есть возможность оснащения токарника дополнительными приспособлениями, тем самым значительно расширив его функциональные возможности. Среди вспомогательных элементов наиболее полезными являются:

• трезубец — усиленный зубьями патрон, который устанавливается вместо обычного шпинделя при возникновении проблем с прокруткой обрабатываемой детали при ее стачивании;
• балясин — центральная опора, которая поддерживает длинные заготовки и препятствует их провисанию.

Отдельного внимания заслуживает копир — устройство, значительно облегчающее производства большого количества однотипных изделий. Задача копира — направление резца станка по строго заданной траектории, что обеспечивает отсутствие разницы в форме и размерах изделий.

Копировальное устройство токарного станка

Если вам нужен токарный станок по дереву с копиром, рекомендуем обратить внимание на продукцию таких производителей как Интерскоп, Jett и Энкор. В домашних условиях изготовить такой агрегат невозможно из-за повышенной сложности его конструкции. Средний токарно-копировальный станок по дереву стоит как минимум 50-60 тыс. рублей.

Токарный станок по дереву для дома. Устройство и принцип работы

Сразу следует выделить особенности миниатюрного оборудования: в большинстве случаев они являются копиями профессиональных моделей и не требуют серьёзной охлаждающей системы. Также деревообрабатывающую технику можно подключать к домашней сети, и она не будет испытывать перегрузок. Что касается узлов, то настольный токарный станок как по дереву, так и по металлу имеет схожие детали:

• станина. Основа агрегата, на которую устанавливаются все составляющие;
• передняя бабка. Служит для установки патрона, и имеет регулировку скоростей;
• задний фиксатор. Предназначен для удержания заготовки;
• подставка. Удерживает резак в нужном положении;
• электродвигатель. Передаёт крутящий момент на обрабатывающий механизм.

Для проведения полноценной обработки понадобиться резец, необходимый для ручной отделки. С ним токарный станок по дереву можно эксплуатировать для создания простых предметов с правильными геометрическими формами.

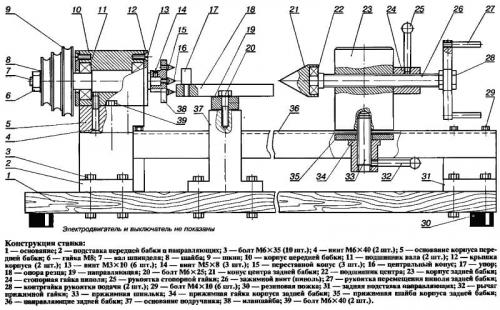

Конструкция мини станка по дереву

Опытные специалисты часто модернизируют свою аппаратуру. В частности, это касается замены двигателя на более мощный, установка копировальных устройств, дополнительное оснащение в виде болгарки. Таким образом оборудование получает дополнительные возможности. Но тут нужно понимать, что не все токарные станки по дереву, работающие от сети 220 В, можно улучшить, а неопытному человеку делать этого крайне не рекомендуется. Если планируется открыть домашнюю мастерскую, то лучше покупать несколько моделей. Да, по стоимости это обойдётся дороже, но таким образом можно получить гарантию безопасности, высокое качество готовой продукции и понять все тонкости работы. Поэтому на начальных этапах приборы должны использоваться по назначению.

Токарный станок по дереву ссср. СССР

Станки производства СССР

В этом разделе мы представляем Вашему вниманию самые популярные и распространённые станки производства СССР . Если Вам известна модель необходимого станка, то перейдя по соответствующей ссылке, Вы получите перечень современных аналогов от различных европейских производителей.

Токарно-винторезные станки:

• ИЖ 250
• 1А616
• 16Б16КП
• 16К20
• 1К62
• 16В20
• 1В62Г
• 1В625М
• 1М63
• 163
• ДИП 300
• 16К40
• ДИП 400
• 1М65
• 1Н65
• 165
• ДИП 500

Тяжёлые токарные станки

• 1А660
• 1А665
• 1А670
• 1А680

Лоботокарные станки

• 1М692

Токарные станки с ЧПУ

• 16Б16Т1С1
• 16А20Ф3
• 16К20Ф3
• 16К30Ф3
• 16М30Ф3
• 1740РФ3
• РТ755Ф3

Токарно-карусельные станки:

• 1510
• 1512
• 1531
• 1512Ф3
• 1516
• 1541
• 1516Ф3
• 1525
• 1553
• 1525Ф3
• 1Л532
• 1540
• 1550
• 1563
• 1580

Вертикально-фрезерные станки:

• 6Н10, 6Р10, 6Т10, 6М10
• 6Р11, 6Н11, 6Т11
• 6Р12, 6Т12, 6М12П, 6С12, 6Н12, 6Р12Б
• 6Р13, 6Т13, 6М13П, 6Н13П, 6Н13
• BM127

Горизонтально-фрезерные станки:

• 6Р80, 6Р80Г, 6Т80, 6М80, 6Н80
• 6Р81, 6Н81, 6Р81Г, 6М81
• 6Р82, 6М82, 6Р82Г, 6Т82, 6Т82Г, 6Н82
• 6Р83, 6Т83Г, 6Т83, 6М83, 6Р83Г

Универсально-фрезерные станки:

• 675, 675П, 6В75
• СФ676, 676П
• 6Т80Ш, 6Р80Ш, 6М80Ш, 6Н80Ш
• 6Р81Ш, 6К81Ш, 6Т81Ш
• 6Р82Ш, 6Т82Ш, 6К82Ш, 6М82Ш
• 6Т83Ш, 6Р83Ш, 6М83Ш

Фрезерные станки с ЧПУ:

• 6Р13Ф3, 6Р13РФ3, 6Т13Ф3
• ГФ2171C5, ГФ2171
• 65А60, 65А60Ф1, 65А60Ф4
• 65А80, 65А80Ф1, 65А80Ф4, 65А80ПФ4, 65А80ПМФ4
• 65А90, 65А90Ф1, 65А90Ф4, 65А90ПМФ4

Продольно-фрезерные станки:

• 6М610, 6М610Ф1, 6М610Ф11, 6М610Ф3, 6М610МФ4
• 6М612, 6М612Ф11, 6М612МФ4, 6М612Ф4
• 6М616, 6М616Ф11, 6М616МФ4, 6М616Ф4

Горизонтальные обрабатывающие центры

• ИР-320
• ИР-500
• ИС-500
• ИР-800
• ИС-800

Горизонтально-расточные станки:

• 2А614, 2Л614, 2М614, 2Н614, 2А615, 2М615
• 2620, 2А620, 2620А, 2620В, 2620Г
• 2А622, 2А622Ф4, 2А622Ф2, 2622, 2622В, 2622Г
• 2А635, 2Б635
• 2А636Ф1, 2А636, 2636, 6Н636ГФ1, 6Н636
• 2А637Ф1, 2А637ГФ1, 2А637, 2Н637ГФ1, 2637
• 2А656, 2А656Ф11, 2656, 2Е656Р, 2Е656
• 2Б660, 2Г660, 2Б660Ф2, 2Б660Ф1

Координатно-расточные станки

• 2421, 2421СФ10, 2421АФ10
• 2431, 2431СФ10, 2431С
• 2Е440А, 2В440А, 2В440, 2Е440, 24К40, 24К40СФ4
• 2А450, 2Д450, 2Е450, 2Е450АФ30, 2450
• 2455АФ11, 2455
• 2Е460, 2А460А
• 2Е470, 2Е470А

Плоскошлифовальные станки:

• 3Г71
• 3Д711, 3Е711, ЗД711АФ, 3Д711ВФ
• 3Б722, 3Л722, 3Д722
• 3Д725

Зубофрезерные станки:

• 5310
• 5К310
• 5230
• 5330
• 53А30
• 5Е32, 5К32, 5Д32
• 53А50
• 5К324
• 53А11
• 53А80
• 5А342
• 5343

Зубодолбёжные станки:

• 5122
• 5А122
• 5В12
• 5140
• 5М14
• 5А140П
• 5В150
• 5М150
• 5М161

Листогибочные прессы и вальцы:

• И1330

Валковые листогибы:

• И2220
• И2222
• ИБ2426

Пресс для запрессовки колёсных пар:

• П6738 (ПА6738)

Звоните и уточняйте характеристики моделей токарных станков и фрезерных станков. В настоящее время раздел станки производства СССР находится в активной разработке.

Токарный станок по дереву с копиром. Самодельный токарно-копировальный станок по дереву своими руками

Токарно-копировальные станки используются для изготовления множества одинаковых деталей, например, балясин для лестничных ограждений, столбиков для забора и т.д. Сделать функциональную конструкцию можно своими руками, используя ненужные в хозяйстве устройства.

Изготовление токарного станка

токарно-копировальный самодельный станок

Самая примитивная модель токарного станка изготавливается из обычной дрели . Но это не единственное решение. Основные части будущего устройства:

• станина;
• передняя и задняя стойки (бабки);
• электромотор;
• ведущий и ведомый центры;
• упор для инструмента.

Станина — это база для размещения всех элементов и механизмов. Поэтому она выполняется из толстого бруса дерева или металла. Передняя бабка надежно фиксируется на основании, на нее будет закрепляться деталь. В передней стойке размещается устройство, передающее движение от электромотора на ведущий центр и далее на деталь.

Задняя стойка (бабка) перемещается по направляющей на станине, она удерживает свободный конец заготовки. Между бабками размещается упор для инструмента. Бабки должны располагаться строго по единой оси.

Для станка, сделанного своими руками, подойдет электродвигатель мощностью 200 — 250 Вт, оборотистостью не более 1500. Если же планируется обрабатывать крупные детали, требуется более мощный двигатель.

На шкив электромотора надевается планшайба, которая фиксирует большие заготовки. Планшайба содержит острия, на которые набивается деталь. Противоположный конец детали фиксируется уголком.

Чтобы превратить обычный токарный станок в копировальный, требуется дополнительное устройство — копир.

Копир для токарного станка

направляющая труба

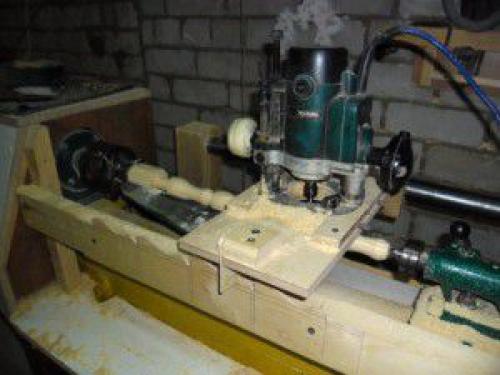

Основой копира будет служить ненужный ручной фрезер. Его размещают на поверхности из фанеры 12 мм, размер площадки 20 х 50 см. В площадке проделывают отверстия для крепежа и фрезы, а также установлены упоры — бруски для фиксации фрезы. Фрезер размещается между фиксаторами и закрепляется парой больших гвоздей.

Отдаленная часть площадки перемещается вдоль станины по направляющей — трубе. Концы ее фиксируют в брусках из дерева. Бруски прикрепляются к станине саморезами. При фиксации трубы необходимо использовать уровень и совместить ось трубы с центром станка. Перед установкой на трубу надевается пара брусков с отверстиями, легко передвигающиеся по направляющей. К брускам прикрепляется площадка, на которой размещен фрезер.

упор-копир

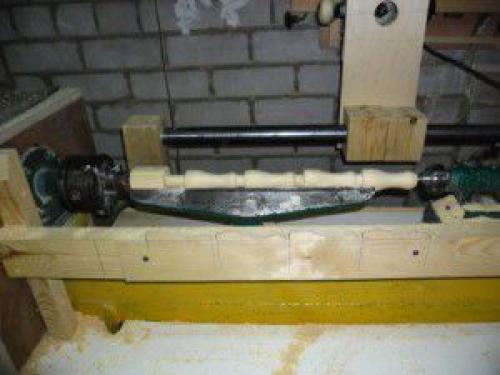

Второй важный элемент устанавливается своими руками непосредственно на токарном станке — брусок в горизонтальном положении, на который будут прикрепляться шаблоны. Подойдет брус 7 х 3 см, к вертикальным подставкам он крепится саморезами. Подставки прикручиваются к станине. Верхняя поверхность бруска должна четко совпадать с осью станка.

Когда копир не используется, брусок демонтируют, площадка с фрезером отводится назад и станок превращается в обычный токарный.

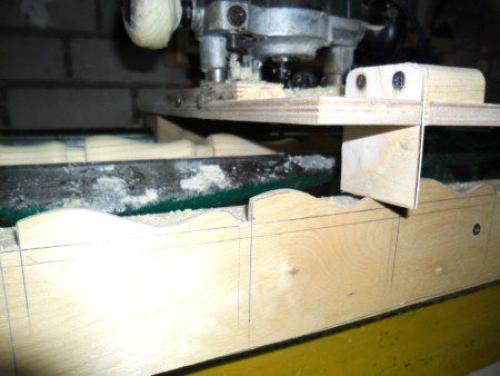

Упор выполняется из толстой фанеры и прикрепляется к рабочей поверхности. Фактически упор играет роль копира в данной конструкции. Он закрепляется вертикально, к торцу рабочей поверхности фиксируется на переходный брус из дерева. Копир можно снимать, он устанавливается на подставку саморезами. Подставку же необходимо зафиксировать жестко, без возможности снятия.

Шаблоны выполняются из фанеры, с помощью саморезов они прикручиваются к передней поверхности бруска. Верхнюю поверхность бруса следует совместить с осью шаблона.

Минусы предложенной конструкции

• Рабочую поверхность с фрезером приходится перемещать обеими руками, так как во время работы она перекашивается и заклинивает;
• копировать можно только достаточно простые элементы, например, невозможно повторить витые узоры на столбиках;
• для перемещения резака удобнее предусмотреть винтовую передачу;
• а фрезу лучше заменить циркуляркой, такое устройство получится более универсальным.
