Деревянное перекрытие между этажами своими руками. Предъявляемые технические требования

Деревянное перекрытие между этажами своими руками. Предъявляемые технические требования

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

• Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.

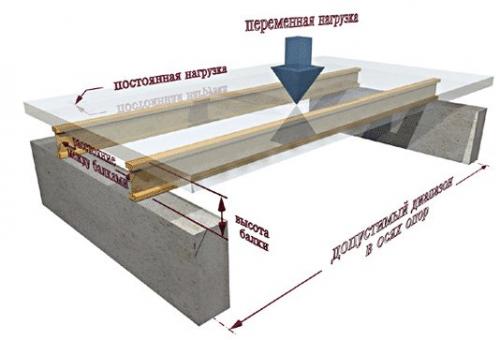

• Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности. Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м2, а для чердака от 105 кг/м2.

Деревянные балки будут прогибаться

• Кроме того, для деревянных балок существуют предельные значения для прогиба, где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 – 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
• Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
• Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок, где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Перекрытие между этажами из дерева. Этап #1. Установка балок перекрытия

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопасность.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Источник: https://doma-na-veka.ru/stati/derevyannoe-perekrytie-mezhdu-etazhami-svoimi-rukami-derevyannoe-mezhetazhnoe-perekrytie

Деревянное перекрытие между этажами в доме из газобетона. Деревянные перекрытия в доме из газобетона

Малый вес, небольшая цена материала и простой монтаж – главные особенности деревянных перекрытий в доме из газобетона. В сравнении с монолитными ЖБИ или стальным металлопрокатом балки из натуральной древесины имеют массу преимуществ.

Преимущества деревянных перекрытий

Железобетонные плиты слишком тяжелые для хрупких стен из газоблоков и требуют использования вспомогательной крановой техники. Стальной прокат дорогой и имеет высокую теплопроводность. Преимущество деревянных перекрытий в отсутствии всех этих недостатков при достаточной прочности и долговечности.

Деревянные перекрытия в доме из газобетона обладают массой других особенностей:

• Минимальная нагрузка на несущие стены из газобетонных блоков. Это важно в зданиях из двух и более этажей.
• Простота и быстрота монтажа. Балки из цельной древесины можно установить даже своими руками без применения грузоподъемной техники и лебедок.
• Стоимость деревянных брусьев ощутимо ниже железобетонных и стальных аналогов.
• Теплоизоляция. Натуральный массив древесины – отличный теплоизоляционный материал. Установив деревянные перекрытия в доме из газобетона, в умеренном климате можно не использовать дополнительных утеплителей.

Дерево – натуральный материал, который имеет свои недостатки. Оно подвержено горению, гниению, заражению грибками и прочими паразитами. Чтобы избежать таких негативных особенностей, рекомендуется обрабатывать балки специальными антисептическими и противопожарными составами. Не менее важно покрывать несущие деревянные балки материалами, препятствующими пересыханию дерева.

Расчет деревянных балок перекрытия

Рассчитать общую нагрузку на брусья идостаточно сложно, поэтому инженерами берется усредненный показатель суммарного предельного веса 400 кг/м². Этот предел прочности включает в себя максимально допустимую массу самих строительных конструкций и всех предметов, расположенных на полу верхнего этажа.

Расчет деревянных балок перекрытия выполняется на основании двух параметров: длины пролета и шага установки.

Пролеты более шести метров нуждаются в дополнительной опоре, поскольку дерево при такой длине провисает под своим весом и может не выдержать нагрузки.

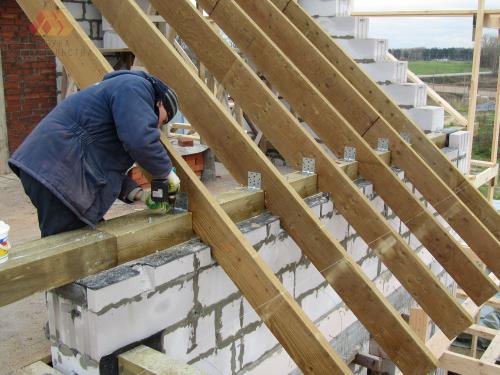

Устройство деревянного перекрытия в доме из газобетона

Газобетонные блоки – сравнительно хрупкий стройматериал. Он плохо работает с точечными нагрузками, такими как балки из древесины. Чтобы избежать разрушения, необходимо создавать, равномерно распределяющий нагрузку. Он формируется одним из двух способов:

• традиционная заливка бетона в опалубку с армирующей сеткой непосредственно на возводимой стене,
• использование U-образных газоблоков.

Второй способ более простой, потому что не нужно использовать вспомогательные материалы и сваривать арматуру. Газобетонные блоки U-образного сечения выкладываются в ряд, как и остальные газоблоки. В образовавшийся внутренний канал заливается бетонная смесь, которая и формирует армопояс. Концы балок должны быть обмотаны рубероидом и заходить в стену на 12-15 см.

Массовое строительство домов из газобетона резко повысило рентабельность производства газобетонных блоков в России, Казахстане, Узбекистане и других странах СНГ.от компании «АлтайСтройМаш» быстро окупается и имеет высокую рентабельность.

Источник: https://interer-i-dekor.ru-land.com/stati/derevyannoe-perekrytie-vtorogo-etazha-osnovnye-preimushchestva-i-nedostatki-derevyannyh

Перекрытие по деревянным балкам чертеж. Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

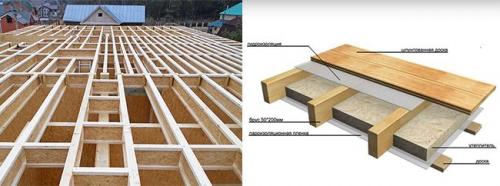

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Перекрытие между этажами толщина. Толщина монолитного перекрытия между этажами частного дома, расчет

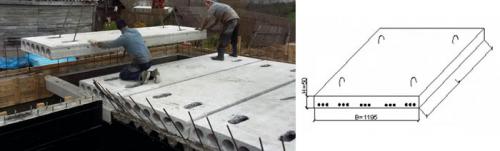

Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.

Факторы, влияющие на толщину конструкции

Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.

Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

Разновидности плитных систем

Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

Балочная. Данный тип имеет ригели, расположенные поперек дома или крест-накрест.

Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.

На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок. При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.

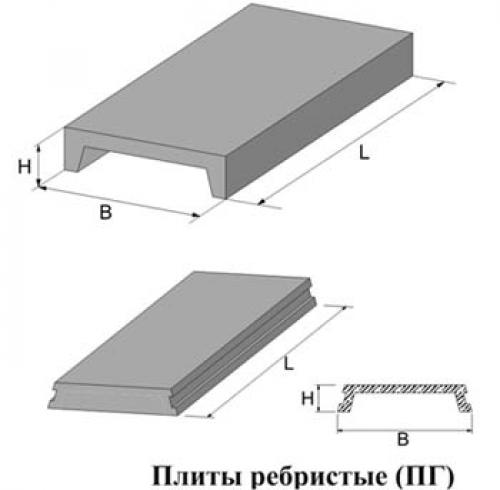

1. Ребристые.

Главные и второстепенные балки, а также плиты перекрытия пк представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.

Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

2. Безбалочные.

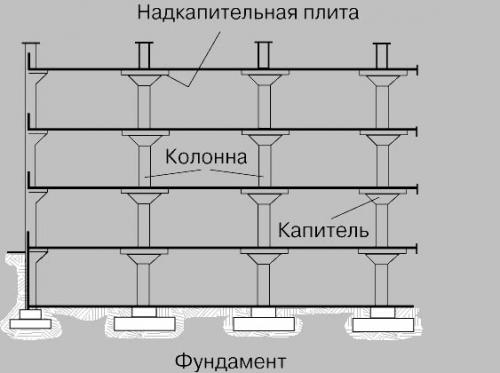

Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.

Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.

Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.

Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.

Источник: https://balki-v-interere.postroivsesam.info/novosti/kak-sdelat-perekrytie-mezhdu-etazhami-i-potolochnoe-tipovaya-konstrukciya-perekrytiya-na

Деревянные перекрытия между этажами плюсы и минусы. Типы межэтажных перекрытий

По назначению перекрытия делятся на:

• межэтажные;
• чердачные;
• подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м².

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами. Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним. Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

Варианты перекрытий: 1 — дощатый щит; 2 — пароизоляция; 3 — теплоизоляция; 4 — разреженный настил; 5 — доски; 6 — напольное покрытие

Конструкция перекрытий также может быть различной:

• с открытыми и скрытыми балками;
• с различными типами несущих балок;
• с разными материалами заполнения и обшивки перекрытия.

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

Из чего дешевле сделать перекрытие между этажами. Деревянные перекрытия

Перекрытия этого типа долгое время пользовались популярностью в частном строительстве. Это доступный, экологичный материал, который обладает небольшим весом и приятным внешним видом. Несущим элементом в таком полу являются балки в виде бревна или бруса. Они должны отвечать всем необходимым характеристикам, включая показатели прогиба (лучше, чтобы был запас).

Также надежность и характеристики готового перекрытия зависят от его типа. Например, они могут быть изготовлены из массива дерева, быть составного сечения или и вовсе представлять собой двухуровневые конструкции.

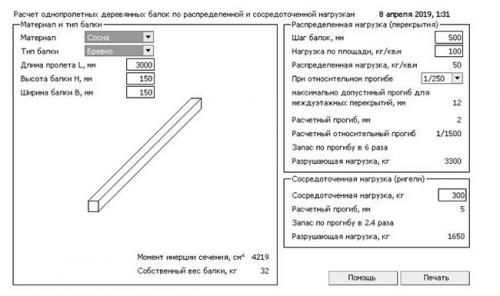

Так как балки принимают на себя основную нагрузку, важно учесть их сечение. Оно подбирается исходя из расстояний между несущими стенами. В конструкции могут быть как просто балки, так и лаги, на которое впоследствии укладываются доски. Если вы решили установить только балки, то такая конструкция будет менее затратной, но не будет защиты от ударного шума. То есть любое движение людей по перекрытиям можно отчетливо слышать. Если же на балки сначала укладываются лаги, то между ними устанавливается звукоизолирующий материал. Поэтому никакого шума не будет.

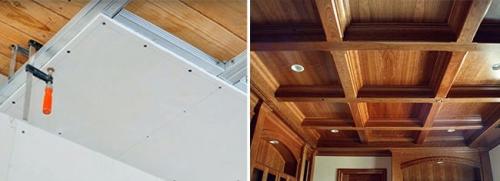

Сам потолок выполняется из так называемого наката. Он представляет собой деревянный настил из щитов или досок, который помещается между балками. Отделка потолка может быть самой разнообразной. Кто-то выполняет привычную штукатурку, но более прогрессивным решением будет обшить его поверхность плитами из гипсокартона.

Плюсы и минусы деревянных перекрытий

Если говорить о преимуществах подобного рода конструкций, то стоит выделить то, что они:

• Отличаются низкой стоимостью как самого материала, так и доставки и монтажных работ.
• Отлично подходят для облегченных оснований.
• Используются в условиях «сложных» грунтов.
• Могут быть установлены вручную, без специализированного оборудования или строителей.
• Просто и быстро монтируются.
• Экологичностью. В состав дерева не входит никаких агрессивных препаратов, нет арматуры.

Полезно! При покупке материала нужно внимательно осмотреть все балки. На них не должно быть трещин или следов заражения паразитами.

С другой стороны, есть у таких конструкций и масса недостатков. Например,:

• Дерево могут прогрызть грызуны или насекомые. Оно подвержено образованию плесени и грибка.
• Требуется обработка специальными консервирующими составами. В противном случае древесина будет гнить. Периодически нужно пропитывать древесину и антисептиками. Однако даже если выполнить качественную обработку дерева, то 100-процентной защиты от гнили вы не получите. Также чтобы препятствовать процессу гниения потребуется организовать качественную систему вентиляции.
• Обшивать балки придется с обеих сторона, а пространство между ними необходимо заполнить утеплителем и звукоизоляцией.

• Укладка деревянных элементов требует много сил и времени.
• Срок службы таких конструкций значительно меньше, чем у бетонных. Кроме этого со временем дерево начнет немного проседать, может появиться скрип.
• Деревянные перекрытия не рекомендуется использовать при строительстве многоэтажных домов, а также в том случае, если постройка находится в сейсмоопасной зоне, где показатели доходят до 7 баллов.
• Так как дерево обладает легкой возгораемостью, то придется еще обработать балки и антипиренами. Либо можно использовать специальные огнезащитные лаки или краски.
• Если пролет довольно большой (более 6 метров), то в этом случае конструкция потребует усиления, а значит и дополнительных материалов. Нужно будет покупать балки с большим поперечным сечением. Это значит, что и толщина всего перекрытия будет увеличена.
• Подобные изделия невозможно использовать во влажных помещениях. Это означает, что для душевой, санузлов, прачечных и ванных комнат нужно использовать ЖБИ конструкции.
• В тех местах, где перекрытия примыкают к дымоходу, придется сделать теплоизоляционные швы.
