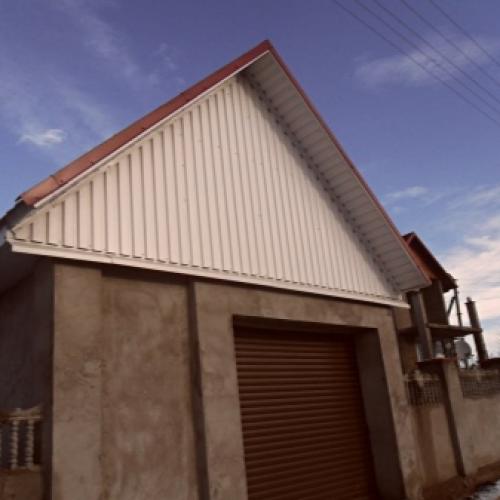

Фронтон крыши из профнастила. Фронтон из профнастила
Профнастил – это тонкий, но очень прочный листовой материал. Он изготавливается из стали и обычно покрывается защитным полимерным слоем. Как обшить фронтон крыши этим материалом, и рассмотрим в данной статье.
Плюсы и минусы
В строительстве особенно востребованы листы стали, имеющие после обработки на профилирующем станке гофрированную форму. Такая обработка не только придаёт материалу оригинальный внешний вид. Гофры еще и значительно увеличивают параметры сопротивляемости строительной конструкции к механическим нагрузкам.
С увеличением толщины стального листа и высоты профиля повышается жёсткость, что расширяет сферу использования материала. Гофролисты благодаря небольшому весу позволяют уменьшить нагрузку на «скелет» здания в совокупности со всеми элементами его конструкции, включая фундамент.
Профнастил востребован как экономичный и эффективный материал в отделке всех частей зданий любого вида. Часто встречаются фронтоны из профнастила в коттеджах, частных жилых постройках, что придаёт строениям особую привлекательность и индивидуальность.
Как и любому другому строительному и отделочному материалу, профнастилу свойственны плюсы и минусы. Первым делом рассмотрим преимущества.
- Экономичность . Конструктивные особенности материала позволяют экономно расходовать его, практически не оставляя отходов в процессе монтажа.
- Сравнительно низкая стоимость в сравнении с другими не менее популярными строительными материалами. Кроме того, стоит учесть минимальные расходы на доставку, разгрузку и подъём материала в процессе монтажа.
- Профнастил лёгок в монтаже . При необходимости обрезки используется обычная ножовка. В случае замены металлические листы легко демонтируются.
- Материал используется для облицовки фасада и крыш построек любого типа.
- Выпускается в широком ассортименте цветовых исполнений, фактуры и формы профиля.
- Высокая прочность гофролистов существенно увеличивает безопасность здания в процессе эксплуатации.
- Профилированные стальные листы рассчитаны на многолетнюю службу , которая исчисляется сроком от 30 до 50 лет.
Как зашить фронтон двускатной крыши. Расчёт профлиста для фронтона
Сначала необходимо определиться с маркой. Как правило, для устройства фронтонов из профлиста берут стеновой профлист. При заказе онлайн отличить его можно по маркировке. Буква «С» в названии означает стеновой.
У каждого вида профнастила своя полезная ширина листа — этот параметр нужно знать для расчёта.

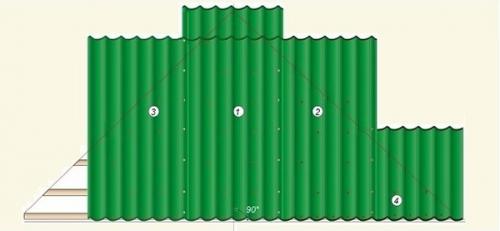

Для вертикального монтажа следует ширину фронтонной стены разделить на ширину панелей. Результат округляете в большую сторону.
Пример
Рабочая ширина– 1150 мм, длина фронтона – 10 м. 10 000 мм : 1150 мм = 8,69. Округляем и получаем 9 листов.
Чтобы понять какой длины они должны быть, рекомендуем сделать проект в масштабе. Начертите схему фронтона, распределите на нём листы, учитывая величину нахлёстов в одну волну или в 10-15 см (если будут стыки по короткой стороне профлиста), наличие окон и прочее.
Если вы хотите монтировать профлист горизонтально, то делите не ширину, а высоту стены на рабочую ширину листов.
Чтобы точно рассчитать расход профлиста или утеплителя на обшивку фронтона и сократить количество отходов, нужно знать площадь поверхности. Чаще всего фронтон бывает в форме треугольника или трапеции, в зависимости от типа кровли. Под двускатной крышей фронтон, скорее всего, будет равнобедренным треугольником. Под односкатной – прямоугольным треугольником, под мансардной – трапеция. Далее можно легко вычислить площади этих фигур, пользуясь известными геометрическими формулами.
 |  |
|

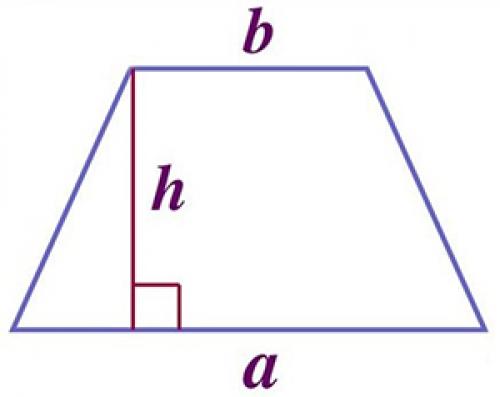

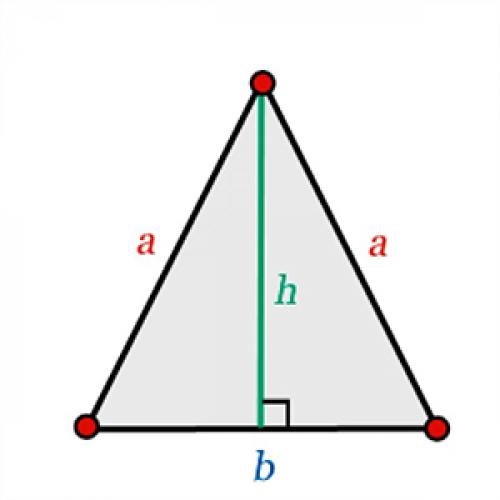

S (площадь треугольника) =1/2* h Пример | S (площадь трапеции) = (a+b)/2 * h Пример |
Установка обрешётки
Монтаж фронтона из профлиста – это фактически. Зазор между профнастилом и стеной или утеплителем позволяет воздуху свободно циркулировать под обшивкой. Это значительно продлевает срок жизни всей конструкции.
Для каркаса можно использовать пиломатериалы или стальные профили.
Но мы рекомендуем монтировать именно металлический вариант каркаса, поскольку он более надёжен, не горит, не гниёт, не рассыхается. О нём мы и расскажем далее.
Перед тем, как начать делать каркас на фронтоне под профнастил, удалите все временные элементы (антенны, детали отделки). Если есть повреждённые участки – отремонтируйте и восстановите поверхность. Затем при помощи строительного уровня и отвеса убедитесь, что стена достаточно ровная. Обнаружив перекосы, учтите их, чтобы нивелировать кронштейнами при монтаже обрешётки.
Монтаж кронштейнов
В первую очередь на фронтон следует установить кронштейны. Шаг между ними должен быть не менее 40 см. Обычно выдерживают 50-60 см. Для первого ряда оставьте отступ от края фронтона 10 см. К деревянной стене кронштейны крепят саморезами, к кирпичным и пенобетонным стенам дюбелями.

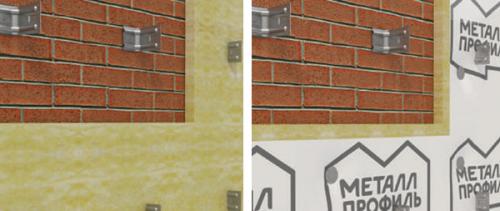

Укладка тепло- и гидроизоляции
Если чердак вашего дома холодный, то и фронтон утеплять не нужно. Для жилой мансарды обязательно сделать теплоизоляцию. Для неё лучше использовать плитный утеплитель – минеральную вату. Устанавливать плиты следует снизу вверх, насаживая их прямо на кронштейны. Фиксируйте теплоизоляцию дюбелями-грибками, расходуя в среднем 6-8 штук на одну плиту.
После этого на утеплитель укладывается гидроветрозащитная мембрана. Удобнее раскатывать её горизонтально, так же – снизу вверх, с нахлёстом между рядами в 150 мм. Учтите, что неутеплённой стене гидроизоляция также необходима.
Установка направляющих профилей
В последнюю очередь монтируем сами направляющие. Крепим их к кронштейнам нержавеющими заклёпками 4,8х10 – по две на одно соединение.

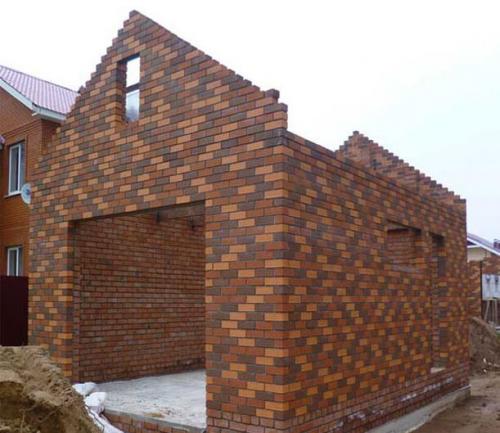

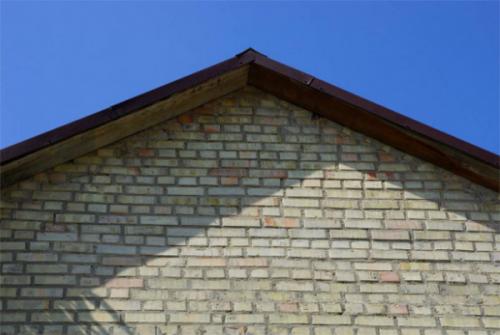

Фронтон крыши из кирпича. Как сделать кладку фронтона из кирпича – руководство для двухскатной крыши
Фронтоном называют торцевую стену, которая устанавливается над карнизом и закрывает подкровельное помещение. Данный элемент крыши выполняет две функции – поддерживает стропильный каркас со своей стороны и защищает чердак от атмосферных явлений. Для изготовления фронтонов могут использоваться разные материалы, но чаще всего они создаются из кирпича. О том, как выполняется кладка фронтона, и пойдет речь в этой статье.
Варианты обустройства кирпичного фронтона
Существует два возможных варианта обустройства фронтонов:
- Фронтоны возводятся вместе со стенами здания, после чего обустраивается стропильная система;
- Монтаж фронтонов осуществляется уже после сборки кровельной конструкции.
В любом случае фронтонам требуется не меньше внимания, чем всем остальным элементам крыши.
В том случае, если фронтон устанавливается до монтажа стропил, его потребуется укрепить для защиты от ветровых нагрузок. Для этих целей обычно используются пилястры или же поперечная стена, расположенная в чердачном помещении. Знание того, как укрепить фронтон, особенно актуально при монтаже крыш нестандартной конфигурации, включающих в себя несколько крупных фронтонов.

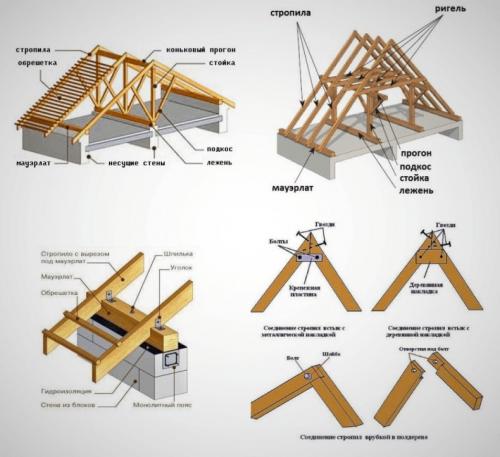

Монтаж стропильной системы
Чтобы фронтон из блоков двухскатной крыши и ее стропильный каркас составляли полноценную конструкцию, их форма должна совпадать. Если при монтаже стропил были допущены ошибки, то крышу просто не удастся совместить с созданным ранее фронтоном. Разумеется, простой подгонкой элементов в таком случае не обойтись – геометрия кровли уже нарушена, и для ее восстановления потребуются значительные усилия.
В качестве опоры для стропильного каркаса используется мауэрлат, выполненный из толстого деревянного бруса, уложенного на верхнюю часть стены. Если проектирование было проведено грамотно, то мауэрлат позволит подвести стропила непосредственно к фронтону. Наличие ошибок в проекте обязательно приведет к расхождениям в размерах элементов конструкции.
Для укладки мауэрлата нужно провести предварительную заливку армирующего пояса из железобетона. Такой пояс обеспечит жесткость верхней обвязки стен и предотвратит растягивающие нагрузки, идущие со стороны стропильных ног. При отсутствии армопояса стены будут раздвигаться – а это серьезная проблема, которую нужно в обязательном порядке решить.

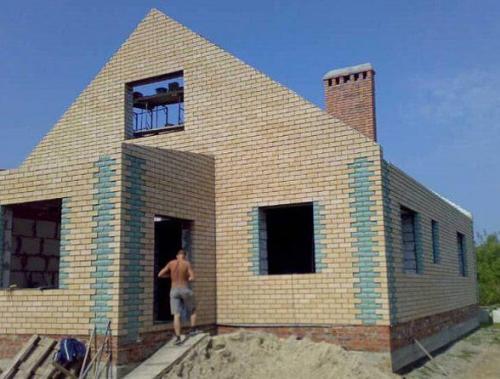

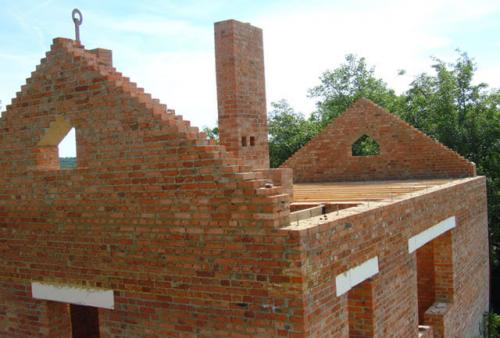

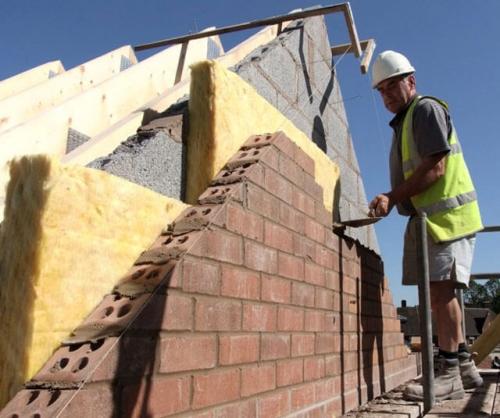

Как выполняется кладка фронтона из кирпича
Нижние края стропильных ног обычно выводятся примерно на полметра за пределы стены. Такая конструкция необходима для формирования свесов, которые можно будет накрыть кровельным покрытием для защиты стен от атмосферных осадков. Чтобы создать свесы над фронтонами, нужно таким же образом вывести наружу коньковый брус и обрешетку. Если на крыше устанавливается несколько кирпичных фронтонов, то фундамент и стены должны быть предельно прочными, чтобы выдерживать увеличенную нагрузку.
При кладке фронтонов после монтажа крыши возникает небольшое осложнение – кладку можно выполнять только изнутри чердака. Это не очень удобно, но именно так зачастую приходится работать. К тому же, в процессе монтажа нередко допускается одна ошибка: еще до разметки треугольника крыши фронтон нужно выложить вдоль стены в два ряда кирпичей. Если этого не сделать, то установить мауэрлат и подвести к нему стропила будет очень сложно.
Дальнейший процесс кладки фронтона из кирпича выглядит следующим образом:
- Прямо в центре стены, где будет располагаться фронтон, вертикально устанавливается рейка, длина которой соответствует высоте расположения конька. При помощи шнура рейка соединяется с углами здания, тем самым формируя треугольник (если фронтон будет иметь другую форму, то рейку все равно нужно устанавливать под коньком).
- Крайние кирпичи укладываются вдоль протянутого шнура, а потом подрезаются, чтобы фронтон не был зубчатым. Кирпич во время примерки должен быть без раствора, но учитывать толщину цементного шва нужно обязательно.
- Чтобы ускорить процесс укладки, желательно заранее сделать шаблон из дерева, который будет подкладываться под кирпич для имитации толщины шва.
- Фронтон постепенно укладывается до самой верхней точки. Края кладки при необходимости выравниваются раствором. Чтобы повысить прочность конструкции, через 4-5 рядов нужно прокладывать в раствор арматурную сетку.
Отделка фронтона
Изготовленный из кирпича фронтон двухскатной крыши желательно обработать. Обычно для этих целей используется штукатурка – простое и дешевое решение. Также можно обшить конструкция сайдингом, но в таком случае лучше подождать пару лет, чтобы здание дало усадку.

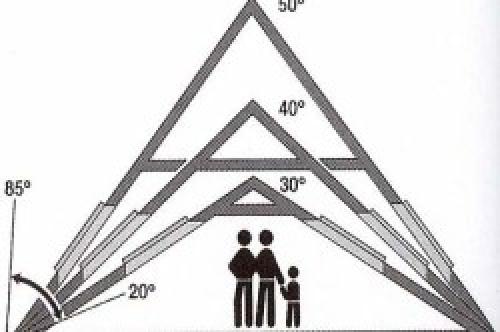

Высота фронтона определяется в зависимости от назначения подкровельного пространства. Обустраивая жилую мансарду, конек нужно располагать на высоте не менее 2,5 м, а для нежилого чердака этот показатель можно снизить.
Заключение
Фронтон – это часть крыши, обеспечивающая защиту чердака от внешних факторов и способная улучшить декоративные свойства всей конструкции. Обустраивая фронтон из кирпича, необходимо во всем следовать проекту и максимально качественно выполнять необходимые операции.

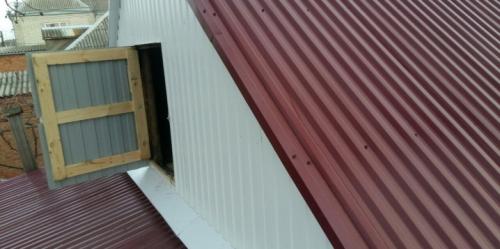

Закрыть фронтон профнастилом. Отделка фронтона с помощью профлиста
Фронтоном называют часть здания, что находится между скатами крыши на торцах дома.
Фронтон можно сделать из разных материалов, но из профлиста он прослужит гарантированно долго.
Наиболее правильное решение — это фронтон из профнастила, но в зависимости от дизайнерского решения, для отделки здания и фронтона могут использоваться различные материалы.
Фронтон из профлиста не только выглядит привлекательно, но и является надежным и долговечным.
Еще одним преимуществом того, чтобы закрыть фронтон профнастилом, является невысокая цена указанного материала, а также простота и скорость его монтажа. Отделку фронтона профнастилом можно делать самостоятельно. Для того чтобы провести монтаж, достаточно использовать саморезы по металлу, единственной трудностью будет то, что работы придется выполнять на высоте.
Преимущества и недостатки использования профлиста для фронтона
Отделка таким материалом, как профлист, имеет ряд преимуществ:
Таблица технических характеристик профнастила.
- при правильном раскрое материала практически нет отходов, так как все остатки профлиста используются при проведении отделки фронтона;
- небольшая стоимость материала, который можно использовать и для отделки всего здания. Профлист выглядит привлекательно, он надежно защищает дом от действия природных факторов, хорошо переносит ветровые нагрузки;
- технология монтажа профлиста очень простая, а также в случае возникновения необходимости замены части фронтона, можно легко снять и заменить поврежденный участок;
- профлист имеет небольшой вес, поэтому его можно использовать для отделки в любом, даже каркасном, доме;
- для того чтобы резать данный материал, достаточно иметь только ножницы для металла;
- ухаживать за профлистом просто, его можно помыть водой или протереть мягкой тканью, специальной щеткой.
Профлист, несмотря на свою универсальность, имеет и ряд недостатков:
- хотя данный материал и представлен в широкой цветовой гамме, внешний вид здания, которое им отделано, становится довольно однообразным;
- если вы решите использовать тонкие оцинкованный листы профнастила для отделки фронтона, то будьте готовы к тому, что они плохо переносят перепады температуры и сильные удары;
- профлист имеет плохие изоляционные характеристики и поэтому, если вам необходимо повысить звуко- и теплоизоляцию, придется использовать дополнительные материалы.
Вернуться к оглавлению
Расчет необходимого количества материала
Перед тем как начинать делать фронтон из профнастила, надо рассчитать необходимое количество материала. На это влияет то, как вы будете укладывать материал, горизонтально или вертикально. Более экономным считается горизонтальная укладка профлиста, в таком варианте здание получает более привлекательный внешний вид.
Схема размеров фронтона из профнастила.
При расчете общей площади не учитывается размер окон. Необходимо рассчитать нужное количество дополнительных элементов: уголков обрамления, водоотливов и других.
Обычно обшивка фронтона проводится одновременно с оформлением фасада. При расчете необходимого количества профлиста необходимо учитывать расходы на его прирезку, на это обычно уходит 10-15%. Не забудьте рассчитать необходимое количество крепежных деталей, стоит отметить, что саморезы прикручивают с шагом не более 1 метра.
Чтобы провести правильный расчет необходимого материала, лучше сделать эскиз — так вы сможете более правильно определить необходимое количество всех материалов.
Вернуться к оглавлению
Технология монтажа
Технология монтажа простая. Для крепления профлистов необходимо сначала сделать каркас из деревянных реек. Они должны быть обработаны антисептикам, что не допустит их гниения и поражения грибком.
Схема монтажа крыши из профнастила.
Основные этапы проведения работ:
- проводят выбор типа профлиста, для фронтона подходят как стеновой профиль типа С, так и несущий профиль типа Н, кровельный профиль типа К;
- перед тем как крепить профлист, необходимо провести утепление и гидроизоляцию;
- — каркас делают из деревянных реек;
- крепится ветрозащитная пленка, и только после этого можно переходить к монтажу профнастила, сначала зашивают фасад, а только затем переходят к оформлению фронтона;
- после того как вы раскроили по приготовленному эскизу профлист, его крепление необходимо начинать с нижнего угла, и все листы соединяются внахлест. Саморезы крепятся в прогиб листа.
Указанные работы проводятся достаточно быстро, и справиться с ними могут 2-3 человека.
Для монтажа профнастила необходимо иметь следующие материалы и инструменты:
- электродрель;
- карандаш;
- линейка и угольник;
Для раскроя профнастила используется ножовка по металлу или ножницы, использовать для этого болгарку не рекомендуют. Во время крепления профлиста надо оставлять по 5 мм от края, это необходимо для крепления уголков бокового оформления.
Для крепления саморезов необходимо проделать отверстия диаметром 3,5 мм, все они располагаются строго по одной линии, чтобы не портить внешний вид фронтона.

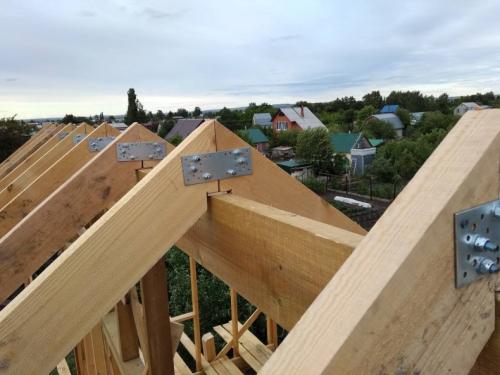

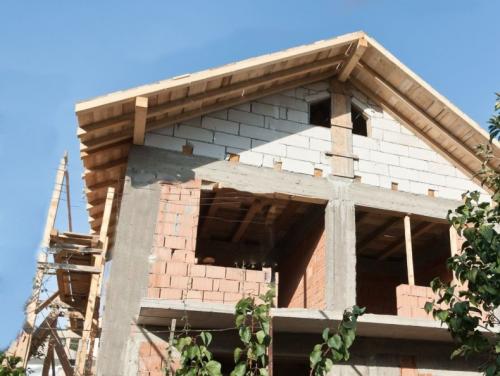

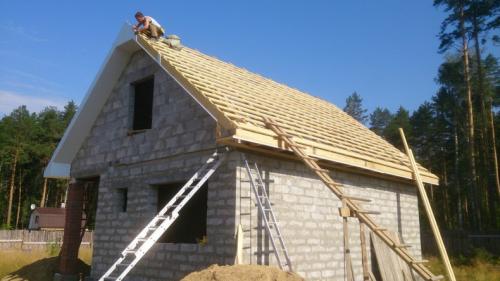

Фронтон двускатной крыши. Стропильная система с фронтонами: пошаговая схема по возведению двухскатной крыши своими руками с тремя фронтонами
При укладке стропилин с наклоном в качестве опоры могут использоваться стены. Могут для этой цели использоваться несущие с различной высотой, так и торцевые. Они могут выполняться из разных материалов – блоков из пенобетона, кирпичных треугольников, бревен.
Способ отличается от стандартного, поэтому стоит основательно усвоить основы возведения с использованием фронтонов, ознакомится с определенными правилами.
При необходимости использовать пространство под крышей в качестве полезной площади, то есть оборудовать в ней мастерскую или бильярдную, стоит избегать загромождения. Поэтому вместо стоек, перегородок и арок рачительные хозяева предпочитают устанавливать кровлю на торцы сооружения.
Крепление коньковой балки
Можно крепить элемент одним из наиболее подходящих способов:
- Непосредственно во фронтонной стенке. Тогда в каждой стене с торца делаются ниши. Они расположены на высоте на той же высоте, что и прогон. Его края оборачивают гидроизоляцией и укладывают в стенную полость;
- Когда фронтон имеет сквозное пересечение. Отверстия формируются на торцах. Через них прогонные края выходят наружу;
- Установка проводится на части кронштейнов. Способ оправданно считается народным. На высоте прогона проводится крепление к фронтонным элементам кронштейнов с оцинковкой. Края балки прогона опирают на них. Таким способом пользуются при сооружении небольших дачных построек.
В первом варианте края не заделываются герметично. Древесина напрямую не должна контактировать со стенами во избежание загнивания. Причина, по которой прогонная часть по длине меньше на два – пять сантиметров, чем пролет.
На дне ниши размещается прокладка из дерева. Она промасливается или пропитывается битумом. Запил краев составляет шестьдесят градусов. Так торцевая площадь увеличивается.
Обработка проводится антисептическим веществом, затем части в нишевой полости оборачивают, используя рулонный материал для гидроизоляции.
Для второго варианта подготовка аналогичная. Эта схема имеет преимущество в части разгружения прогонной балки. Возникающие противодействие сил с разным направлением не позволяет коньковому прогону выгибаться в какую-либо сторону.
Варианты конструкции крыши
Фронтоны, как опорная часть, удобны, когда надо освободить пространство от ненужных многочисленных элементов. Нет необходимости возводить стены, а небольшое расстояние минимизирует количество опор.
К стандартным решениям относятся:
- Несущая стена, на которой присутствуют или фермы, или опорные части. Прогон должен быть расположен поперек стены;
- Образование двух частей путем деления при помощи балки конька. Установка в месте сопряжения;
- Упор установленных укосин во фронтонные стены.
Разгрузить балку можно использовать укосины, если расстояние не превышает восьми метров. Они станут дополнительным украшением интерьера.
Когда балка длинная, устанавливают прогоны дополнительно. Они опираются на фронтонную часть ниже и сбоку.
Когда в конструкции не предусмотрено утепление, строители обычно не используют стропилины. Если случай обратный, то требуется вентиляция, поэтому нечто похожее установить все же придется. Например, перпендикулярный брусок пятьдесят на пятьдесят.
Материалы
Прогон конька – основная каркасная часть. Им в первую очередь воспринимается нагрузка для передачи фронтальным элементам. Для него и проводят расчеты.
Балку для прогона можно выполнить из:
- Брусьев. Пролетная длина не должна превышать, при этом, шести метров. Если больше, в ход идут как стойки, так и подкосы;
- Бревен. Лесной материал приобретается с учетом прогонных размеров, дополненных запасом, чтобы провести торцевую обработку. Стесывают их там, где есть контакт с фронтонами;
- Балка клееная. Прочная, с хорошей сопротивляемостью на упругость. Когда пролет идет больше шестиметрового.
Подобрать сечение поможет расчет. Его делают, учитывая нагрузку, как снеговую, так и ветровую.

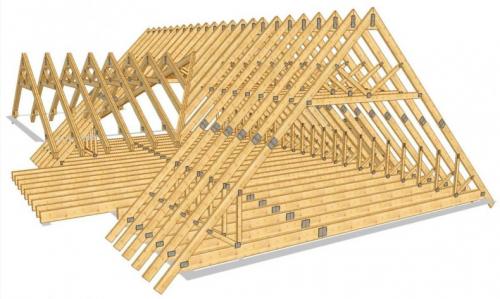

Конструкция с тремя фронтонными элементами
В качестве примера стоит рассмотреть трехфронтонную кровлю. Один из элементов располагается ниже по отношению к другим. Вариант распространенный для сооружений загородного типа. Имеется эркер крупных размеров, перекрываемый крышей со скатом.
