| 1 | Распространена в засушливых регионах. Водоотвод производится по внутренним водостокам. Этот тип крыш используется при индивидуальном строительстве бань, сараев и других хозяйственных построек. | |||
| 6 | Двускатная крыша с козырьком (консольным вылетом с фронтов) обычно устраивается для защиты фасада от атмосферных осадков (снега, града, дождя) или если под крышей устраивают окна или балконы. Стиль и название возникли в Арканзасе в XIX веке, современные версии используются, чтобы подчеркнуть взгляды изнутри дома в живописных районах. | |||
| 10 | Прозрачные, со сквозным узором, крыши в стиле. Ажурная крыша выполняется обычно с зенитным фонарём устраивается, как правило, в промышленных или общественных большепролётных зданиях, где требуется естественное освещение днём. См: ГУМ , Ажурный дом . | |||

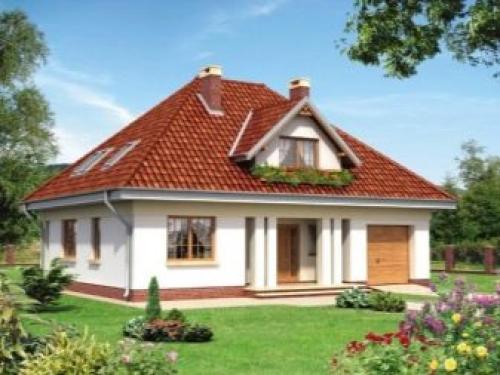

| 11 | Если вместо фронтонов устанавливаются 2 ската треугольной формы, то данная крыша называется вальмовой , а сами скаты — вальмами. Характерной особенностью вальмовых крыш является их четырёхсторонность, а в техническом плане наибольшая сложность при их конструировании в силу очень сложной стропильной системы. Разновидностями вальмовых крыш так же являются полувальмовые и шатровые крыши. Этот тип крыши обычно устраивают, если необходимо обеспечить дополнительную защиту здания от ветра. | |||
| 13 | Имеет 3 и более скатов в виде шпиля, сходящихся в одной верхней точке вверху. Часто выполнена вогнутой. Этот тип крыши не имеет конька . Самый большой шатёр в мире « Хан Шатыр » построен в столице Казахстана — в 2010 году. | |||
| 14 | Фронтальная крыша | Фронтальная крыша с утопленным верхним фронтоном и карнизом, вид вальмовой крыши. Эти крыши распространены в Дании , и особенно в и , они также типичны для традиционных деревянных каркасных зданий в районе Веальден на юго-востоке . |
Какая крыша дешевле плоская или скатная. Цветущая крыша
Оглянувшись назад, в историю, становится ясно, что идея эксплуатируемой кровли не нова. Еще до нашей эры во времена Висячих садов Семирамиды были применены плоские озелененные террасы. Позднее, архитектура развивалась по принципу максимального использования подкровельного пространства и доступности для всех слоев населения. Так, в ХIХ веке немецкий изобретатель Карл Рабица устроил на крыше своего дома огород, выращивая овощи, ароматные травы и даже цветы.

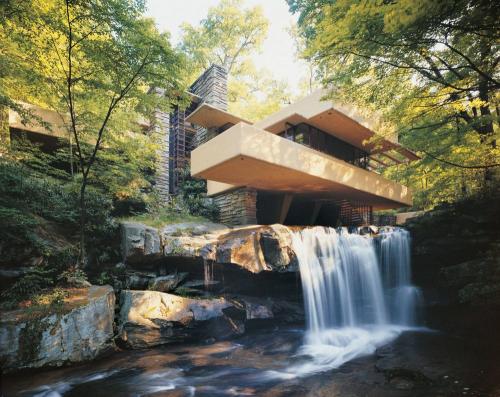

Однако, в Европе еще в 1630 году французским архитектором Франсуа Мансаром впервые была спроектирована крутая крыша с изломом. Это дало возможность устроить под ее стропилами обитаемые помещения, расположить там чердак. Такое решение стало традиционным и для России, тем более, что в XIX веке мансарды стали пользоваться популярностью, как жилище в основном для бедноты. Однако, к 30-м годам ХХ века архитектурные взгляды на пространство на крыше изменились. Все больше проектов с плоской кровлей стало появляться на европейском и западном рынке. Самым известным является «Дом над водопадом», создатель которого знаменитый архитектор Фрэнк Ллойд Райт. Этот загородный коттедж, построенный в 1936-1939 гг., незамедлительно стал эталоном органической архитектуры. Он располагается в живописной местности, а его многоуровневые балконы-консоли естественно нависают прямо над водопадом.
Эксплуатируемые кровли и террасы активно использовались в проектах великого Ле Корбюзье и стали не просто данью моде, но и фундаментальным принципом современной архитектуры. Сейчас это направление популярно как никогда во всем мире. В Нью-Йорке насчитывается не менее 8000 озелененных крыш. А в некоторых странах, таких как Германия, например, «зеленая» кровля» — необходимое требование закона.

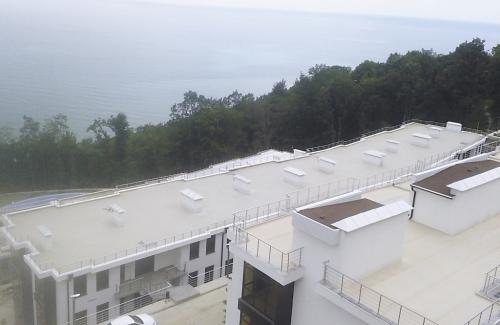

Человечество всегда стремилось к комфорту и максимальной эффективности используемого пространства. Плоская кровля дает возможность иметь полноценную комнату под ней, но и использовать площадь крыши для множества нужд. Здесь можно устроить спортивную площадку или зону отдыха с лежаками, цветущую веранду или зону для пикников.
Крыша википедия. Соломенная крыша
Такой тип кровель до сих пор массово встречается в жарких странах Азии , Африки , Южной Америки и Океании . В Европе подобные крыши небольших частных жилых домов имели относительное распространение до начала 1800-х годов.
Несмотря на множество недостатков, в том числе пожароопасность и недолговечность, соломенные крыши пользуются на современном Западе большой популярностью в определённых кругах как считающиеся экологически чистыми, но строятся по большей части не из соломы по причине её плохой изностойкости, а из импортного тростника. В конце 2000-х годов в немецкой прессе появилось несколько статей о загадочных грибах, которые якобы разрушают покрытия подобных крыш, однако учёными подобные измышления были опровергнуты.
Глиносоломенная крыша — один из видов соломенных крыш. Первая глиносоломенная крыша была изготовлена в 1883 году на сельскохозяйственной ферме Красноуфимского реального училища и отличалась от других общеизвестных способов покрытия (например соломенными снопиками смоченными глиной) тем, что при её изготовлении, глинистый раствор проникает внутрь соломинок, чем обеспечивается полная несгораемость массы, между тем, как от снопиков глина скоро осыпается и тогда солома может легко загореться. Низкая пожароопасность и дешевизна производства способствовали довольно быстрому распространению глиносоломенных крыш в Российской империи.
- СПб., 1890—1907.
Вальмовая крыша. Вальмовые крыши: устройство стропильной системы
Сложно назвать более важную часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые должны обеспечить ей долговечность и надежность. Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любому из частных домов.
Что это такое?

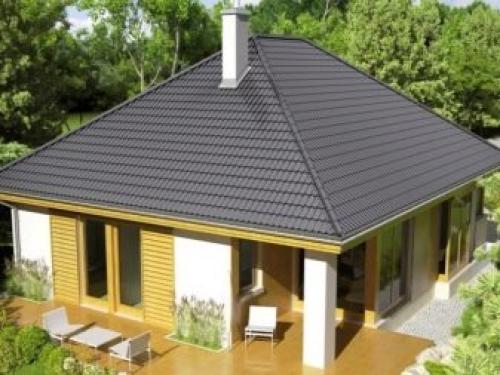

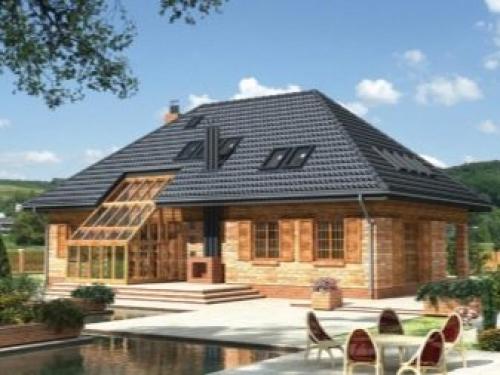

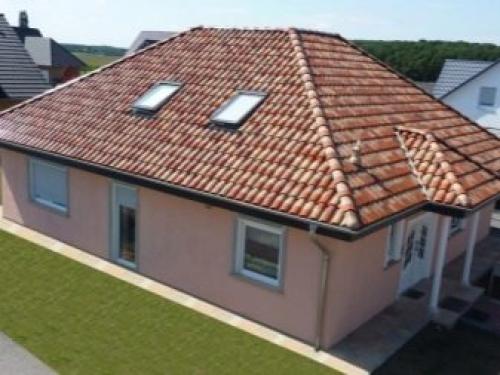

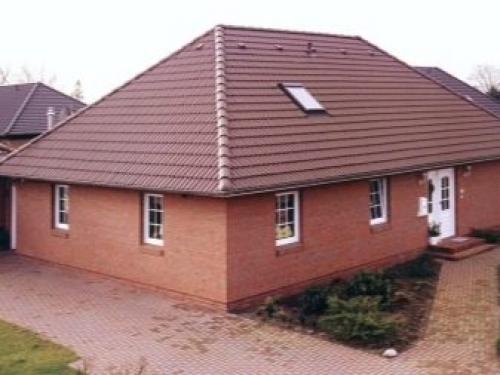

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.
Основные сложности при обустройстве традиционных вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.
Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.
На стадии проектировки нужно соответствие:
- выбора оптимального материала для обустройства кровельной конструкции;
- определения интенсивности осадков, характерных для места постройки;
- установки средних и максимальных показателей сопротивления ветрам.
Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.
Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.
Особенности
Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.
Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.
Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.
Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

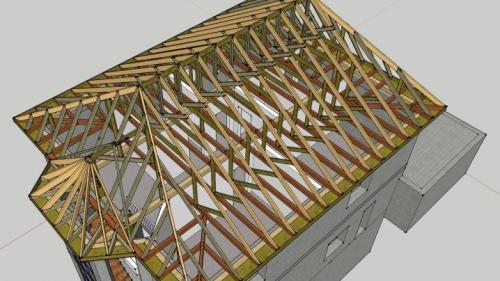

Состав кровельного «скелета» следующий:
- Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
- Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
- Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.

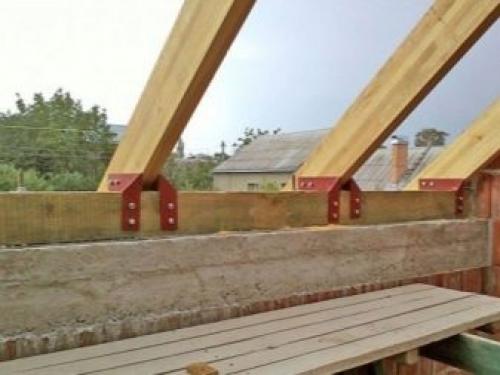

- Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.

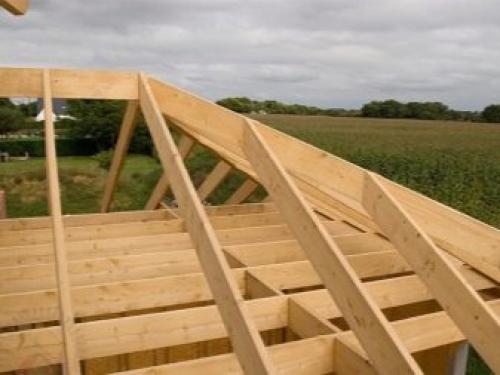

- Диагональное , или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
- Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.
