Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:

Механические.

Электронные.

Механический тип терморегулятора для инфракрасного обогревателя

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.

Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.

Электронная разновидность термостата, контролирующего работу ИК-обогревателя

Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.

Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Подключение инфракрасного обогревателя через терморегулятор ballu. Подключение регулятора к инфракрасному обогревателю

Для обеспечения качественной работы терморегулятора его следует монтировать в месте, свободном от воздействия любых источников тепла, в том числе и солнечных лучей. Высота места установки должна составлять 150 см от уровня пола. Между стеной и устройством рекомендуется уложить слой теплоизоляционного материала, чтобы предотвратить негативное влияние низких температур на точность работы системы. В каждую комнату необходимо устанавливать отдельное устройство, которое может управлять работой нескольких обогревателей, установленных в данном помещении.

После установки терморегулятора в выбранном месте к нему подключаются провода от инфракрасного обогревателя согласно схеме. При этом некоторые схемы предполагают последовательное подключение обогревателя через терморегулятор, а некоторые – параллельное. Параллельное подключение нескольких обогревателей к одному регулятору показано на рисунке 1.

Все манипуляции необходимо осуществлять при выключенном питании. При этом соединительные провода в комплект терморегулятора не входят, поэтому их следует приобрести самостоятельно. Если токовая нагрузка превышает максимально допустимое значение, которое для механических регуляторов составляет 16 А, а для электронных – 8 А, нужно использовать несколько регуляторов или контактор.

Спрос на инфракрасные системы увеличивается с каждым годом. В основном это связано с тем, что при их работе выделяется тепло, похожее на энергию солнечных лучей. С помощью инфракрасного обогревателя, подключенного через электронный или механический терморегулятор, можно создать комфортные условия для проживания, избежав высушивания воздуха в помещении.

Регулятор мощности для инфракрасного обогревателя. Подбор терморегулятора

При выборе терморегулятора для инфракрасного обогревателя надо ориентироваться на функциональность и удобство управления. Но главный параметр, по которому определяют способность прибора выполнять поставленную задачу, является его ток нагрузки.

При превышении этого параметра коммутирующий элемент любого терморегулятора (будь то электромеханическое или твердотельное реле) неизбежно выйдет из строя.

Рассчитать ток нагрузки несложно. Прежде всего надо вычислить ток потребления обогревателя. Для этого достаточно разделить показания прибора в Вт (ватт) на напряжение подключения в В (вольт). Искомая величина будет представлена в А (амперах).

К примеру, для инфракрасного обогревателя мощностью 2.2 кВт ток потребления составит 10 А (2.2 кВт = 2200Вт, а 2200 Вт / 220 В=10 А). Прибавив к этому параметру 15 — 20% запаса, получим ток нагрузки терморегулятора, равный 12 А. Именно на это расчетное значение надо ориентироваться при подборе оборудования.

Нередко в техническом паспорте на изделие производители указывают максимальную коммутируемую мощность. Это и есть величина той нагрузки, которую можно без опасения подключать к терморегулятору.

Как правило, приборы, предназначенные для работы совместно с инфракрасными обогревателями, рассчитаны на подключение нескольких устройств, однако в сумме мощность подключения более 3 — 3.5 кВт не рекомендуется. При необходимости коммутации нагрузки выше этой величины схема подключения должна содержать дополнительный контактор или магнитный пускатель.

Инфракрасный обогреватель

Инфракрасный обогреватель  — отопительный прибор , отдающий тепло в окружающую среду посредством инфракрасного излучения . В быту иногда неточно называется рефлектором . Лучистая энергия поглощается окружающими поверхностями, превращаясь в тепловую энергию, нагревает их, которые в свою очередь отдают тепло воздуху.

Кроме того, при помощи ИК обогревателей появляется возможность местного обогрева только тех площадей в помещении, в которых это необходимо без обогрева всего объёма помещения; тепловой эффект от инфракрасных обогревателей ощущается сразу после включения, что позволяет избежать предварительного нагрева помещения. Эти факторы снижают затраты энергии.

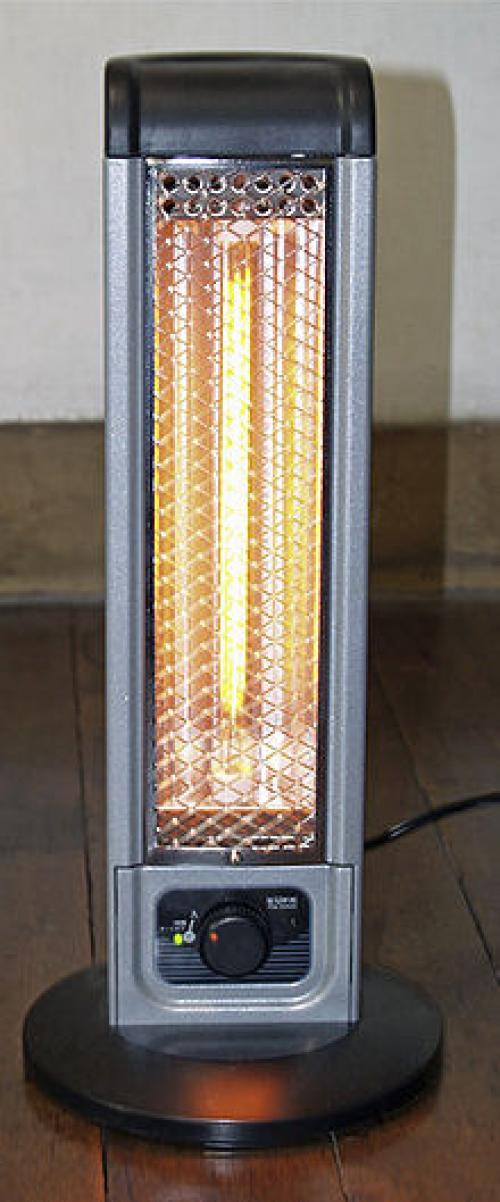

Инфракрасный излучатель в защитной кварцевой трубке

Главным конструктивным элементом инфракрасного обогревателя является излучатель, испускающий инфракрасное излучение за счёт нагрева. В электрических обогревателях обычно используется трубчатый электронагреватель (ТЭН) или открытая (либо защищённая кварцевой трубкой) спираль, в газовых — металлическая сетка или трубка с чёрным покрытием либо керамическая пластина со специальными отверстиями, нагреваемая проходящими сквозь неё продуктами сгорания природного газа , также карбоновое покрытие в пленочных обогревателях.

Для более направленного обогрева и защиты корпуса и его содержимого от перегрева применяется рефлектор из хорошо отражающего и теплостойкого металла. Если излучатель имеет компактную форму, то рефлектор делают в форме параболоида вращения, если линейную — параболического цилиндра . Для смягчения и частичного расширения диаграммы направленности рефлектор иногда делают матовым или наносят на него неровности.

Если обогреватель предназначен для размещения в месте, доступном людям или домашним животным, излучатель дополнительно защищают металлической сеткой или прозрачной перегородкой.

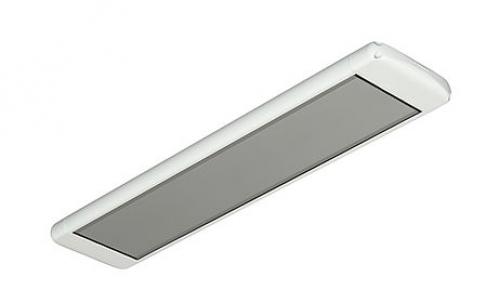

Длинноволновый инфракрасный обогреватель для установки внутри помещений.

В зависимости от диапазона излучения , инфракрасные обогреватели делят на:

По типу источника энергии различают:

По способу установки:

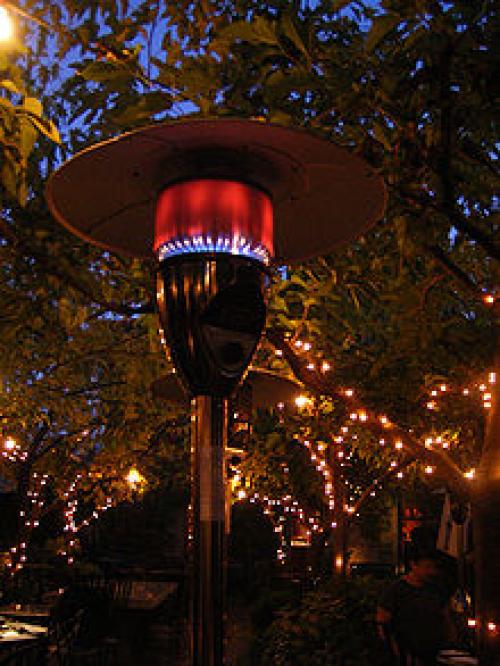

Тепловой зонтик  — газовый обогреватель для наружного применения

В зависимости от диапазона излучения и используемого источника энергии инфракрасные обогреватели могут применяться для различных целей:

В керамических инфракрасных обогревателях резистивный нагревательный кабель погружен в керамический материал, что защищает кабель от перегрева и увеличивает срок службы обогревателя.

Керамический инфракрасный излучатель был изобретен компанией Elstein-Werk. Базовая модель керамического излучателя с винтовым цоколем запатентована 24 марта 1949 года. Параллельно с этим был разработан плоский керамический ИК-излучатель, который позволял выстраивать большие инфракрасные нагревательные площади. Патент на плоские керамические ИК-излучатели был выдан компании Elstein-Werk 8 марта 1950 года.

Система управления инфракрасными обогревателями. Изучаем особенности инфракрасного отопления

Греть воду и прогонять ее по трубам или ставить масляные радиаторы — не самые эффективные решения для обогрева. В ряде случаев уместно использовать инфракрасное отопление дома. В частности, когда газа либо вообще нет, либо цена на него очень высокая. Эффективность и экономичность — главные преимущества этого типа отопления.

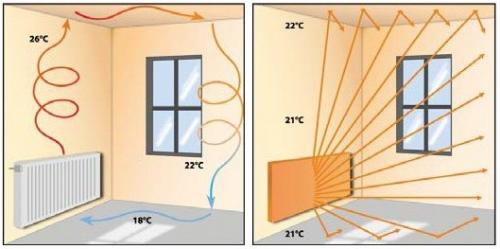

Принцип работы

Наше Солнце излучает инфракрасные волны в разном спектре — ближнем, среднем и дальнем. Самым эффективным и безопасным считается излучение с длиной волны 8–14 мкм. Он используется при производстве оборудования для инфракрасного отопления дома. По сути, данные обогреватели представляют собой небольшое солнце, которое работает от электричества. В отличие от обычных радиаторов (масляных или электрических), они не прогревают воздух — излучение нагревает только предметы, на которое попадает, а эти самые предметы становятся источником тепла. Именно от них нагревается воздух в комнате, поэтому в зоне работы оборудования поверхности всегда теплее, чем в других участках помещения.

Плюсы

Если сравнивать с традиционными способами отопления с использованием конвекторов и масляных радиаторов, то рассматриваемые инфракрасные панели имеют ряд преимуществ:

• Быстрый нагрев. При включении оборудования температура в зоне его действия повышается спустя 1–2 минуты. Это обусловлено тем, что лучи не рассеиваются в воздухе, а достигают своего прямого места назначения с небольшими потерями.
• Тихая работа и экологичность — работа оборудования не издает никаких звуков и вибраций. В процессе нагрева не выделяются вредные вещества, которые могли бы навредить проживающим. Также пленочное инфракрасное отопление в меньшей степени сушит воздух, так как нагрев происходит не от раскаленных поверхностей радиатора, а от теплых предметов мебели, стен, полов.
• Широкое применение — данные системы можно использовать не только в доме, но и производственных помещениях, гаражах, подсобках, на улице.

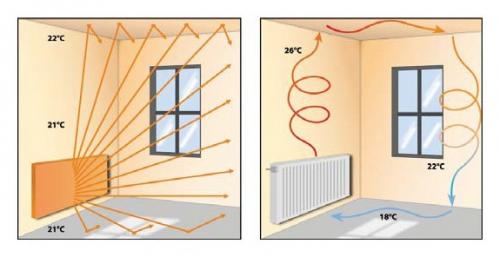

• Эффективный прогрев воздуха. Обычные радиаторы нагревают воздух, который поднимается вверх, охлаждается и опускается вниз. В результате у ног всегда температура ниже, чем у потолка, что не совсем правильно. Инфракрасные обогреватели направляют лучи сверху вниз, в результате чего греется пол и предметы мебели внизу — от них исходит тепло, поэтому температура воздуха снизу будет приблизительно равной температуре вверху. Также конвекционные потоки (циркуляция воздуха) ощутимо слабее.
• В отличие от обычных электрических конвекторов, инфракрасные системы не сжигают кислород и не пересушивают воздух.

Как подключить инфракрасного излучения обогреватель. Недостатки инфракрасных обогревателей, как это часто бывает – продолжение их достоинств.

1. Не сушат воздух. Совсем. Это, конечно, здорово. Нет сухости в дыхательных путях, как в квартире. Для растений – благодать. Но если не комбинировать с другими обогревателями (мы использовали их совместно с русской печью), воздух будет очень влажным.

Я выбираю печку.

Когда мы отказались от них в доме, супруг повесил парочку в курятнике. Влажность там поднялась (по гигрометру) до 90%. И только включив конвектор, ему удалось снизить влажность до оптимальных 70%. Проще вообще не греть.

А вот для точечного подогрева рассады – замечательно. Растюшки растут как под солнышком.

И для птичьего молодняка инфракрасник – тоже замечательное решение. Греет не хуже мамы.

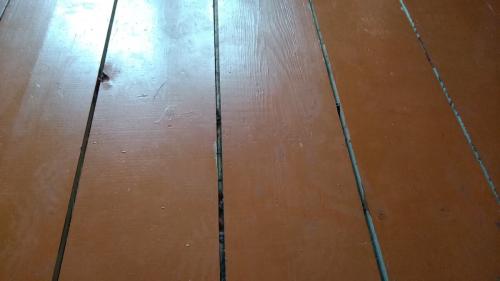

2. Нагрев окружающих предметов за счёт инфракрасного излучения. Деревянные полы под инфракрасным обогревателем у нас рассохлись во всех комнатах. Несмотря на достаточную влажность воздуха. Вот такой парадокс. И только линолеум на кухне выдержал. Как поведёт себя в таких условиях ламинат – сказать не могу.

Под действием инфракрасного обогревателя полы разошлись, да так и остались.

Кроме того, вешать обогреватель надо на определённой высоте. У наших минимальное расстояние от греющей поверхности до пола – 2 метра. Недостаток высоты можно немного скомпенсировать, подвесив обогреватель наклонно.

Но, если ваша голова находится в зоне действия нагревателя, получить тепловой удар вполне реально.

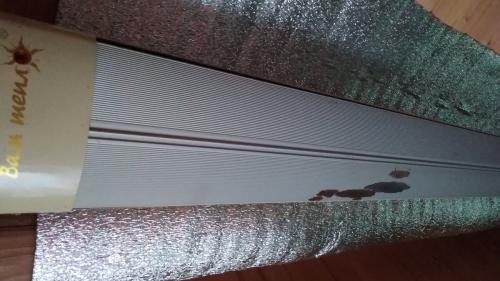

По вине детей и инфракрасника у нас погибла тюлевая штора. Дети, балуясь, коснулись шторой нагревательного элемента. Результат: штора расплавилась, на обогревателе – несмываемое пятно. Хорошо, пожара не случилось. Это тоже надо учитывать.

Следы от шторы.

На наклонно расположенный обогреватель садится пыль. Если включить пыльный обогреватель после долгого простоя, появится неприятный запах. Но это касается любых обогревателей.

В местах, находящихся вне зоны действия обогревателя, например под столом или кроватью, царит арктический холод. Согласитесь, не очень приятно, когда ноги под столом мёрзнут.

3. Экономичность. Обогреватели действительно будут экономить электричество. Но только в том случае, если вы подключите их через терморегулятор. Иначе они будут шпарить непрерывно на полную катушку.

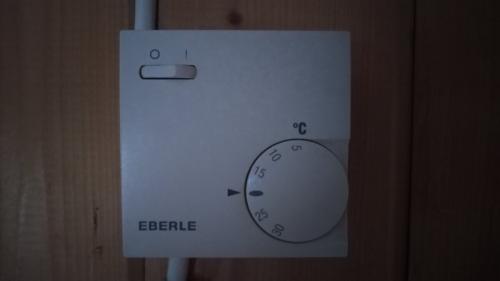

Вот такие терморегуляторы мы подключили. В каждом помещении отдельно.

Маленький нюанс. Терморегулятор не должен находиться в зоне действия обогревателя.

И ещё. Если дом плохо утеплён, есть теплопотери, любой обогреватель будет топить атмосферу. Поэтому, прежде, чем думать об экономии электричества, надо утеплить дом.

Терморегулятор для инфракрасного обогревателя с выносным датчиком. Терморегулятор для инфракрасного обогревателя: принцип действия, обзор цен и подключение к отопительному прибору

Что если на обогревателе нет терморегулятора?

• Чтобы создать уютное тепло, нужно включать и выключать такой прибор – это неудобно;
• Нельзя прогреть помещение заранее, например, в холода перед возвращением с работы;
• Из-за оставленного без надзора обогревателя может возникнуть пожар;
• Нельзя, уезжая на выходные, оставить включенный обогреватель, чтобы он работал не в полную силу, а только немного грел комнатные цветы;
• Температура в комнате будет иногда излишней, а счета за свет немалыми.

Вывод очевиден: терморегулятор для инфракрасного обогревателя – полезный атрибут!

Узнаем, как он работает, как подключается и сколько стоит.

Об инфракрасных обогревателях

Инфракрасные обогреватели завоёвывают любовь потребителей. Если сравнивать их с масляными радиаторами, то «домашнее солнышко» греет быстрее, его можно размещать под потолком и определённые виды излучения даже считаются лечебными!

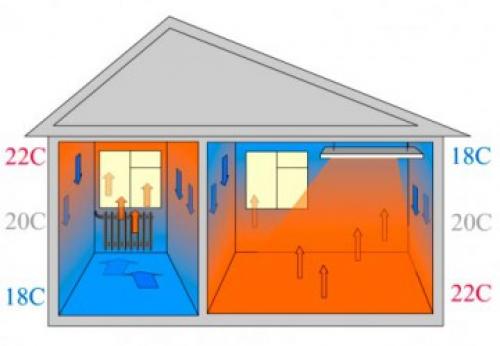

Инфракрасное отопление

Кроме того, как известно, ИК лучи греют предметы, а не воздух.

Это означает, что удачно расположив прибор, можно вечером ложиться в тёплую постель.

Инфракрасные обогреватели (потолочные и настенные) с терморегулятором отлично подойдут для загородного домика, в котором не живут, а только наведываются на выходные и праздники.

В отсутствие хозяев можно установить t в 5 0С – только чтобы не перемёрзли системы. Когда хозяева приедут, ИК прогреет дом за 15 минут!

принцип действия терморегуляторов

можно сказать, что инфракрасный обогреватель с термореле – это не простой бытовой прибор, а интеллектуальная климатическая система.

Суть работы термостата в том, чтобы измерять температуру, а потом включать и выключать прибор, когда показатели в комнате достигнут определённых значений.

Но у терморегулятора для ИК-обогревателя есть отличие от классических устройств.

Обычно терморегулятор измеряет t вблизи обогревателей, а значит, не может адекватно оценивать температуру в помещении.

Для ИКО термореле идёт в отдельном корпусе и крепится, по желанию хозяина, в любую точку дома.

При помощи терморегуляторов можно:

• Задавать программу отсрочки подогрева к заданному часу;
• Программировать отключение после нескольких часов работы;
• Поддерживать выбранную температуру;
• И даже создавать циклические программы, например, на неделю.

Об устройстве термореле

В зависимости от конструкции все приборы можно разделить на:

1. Механические.
2. Электронные.

Механические

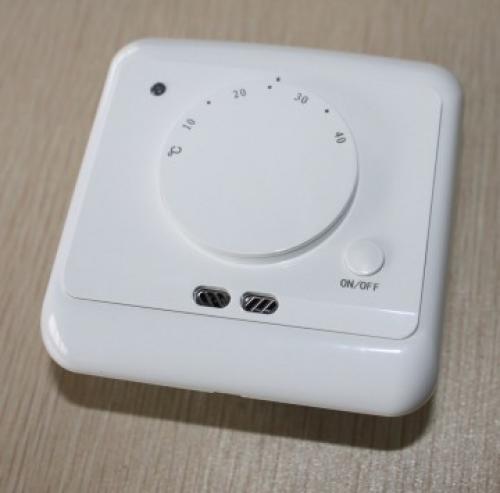

Механический терморегулятор

Это пластиковая коробочка размером чуть больше розетки. Она снабжена кнопкой вкл./выкл. и колёсиком, с нанесённой температурной шкалой.

На некоторых моделях ещё есть светодиод, показывающий, работает ли сейчас устройство. Другие производители снабдили свои творения жк-дисплеем на который выводятся данные.

Цифра «20 0С», на колёсике отдельных приборов имеет выпуклость – её нетрудно нащупать в темноте или с плохим зрением.

Бывают терморегуляторы:

1. Врезные (можно «утопить» в стене).
2. Накладные (крепятся на стене).

Такие приборы не расходуют электроэнергию: принцип работы основан на свойстве различных материалов, по-разному реагировать на изменение температуры.

Степень нагрева изменяется в зависимости от уровня нажима контактной группы. Обычно механические термореле для обогревателя работают в пределах 5 – 30 0С, если прибор исправен, погрешность будет от 0,5 до 2 градусов.

Механика остаётся востребованной по ряду причин:

• Легко разобраться в управлении даже тому, кто далёк от техники;
• Простая конструкция даёт надёжность и долговечность;
• Цена ниже, чем у электронных.

Если говорить о максимуме комфорта, то механический вариант – не подходит. На нём настраивается только одно значение температуры.

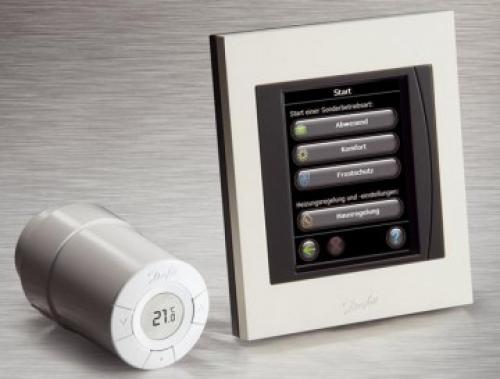

Электронные (программируемые)

Электронный терморегулятор

Это мини-компьютер с экраном и кнопочной панелью (либо сенсорный экран). Вариантов дизайна тут масса. Лицевая сторона может быть спрятана под пластиковую крышку.

Многие из терморегуляторов подходят не только к ИК-обогревателям. Они универсальны и если хозяин решит установить, например, тёплые полы, специально покупать новый прибор не придётся.
