Двускатная крыша с эркером. Как сделать эркер своими руками

Двускатная крыша с эркером. Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

• выкапывание траншеи;
• создание опалубка;
• утепление;
• армирование;
• заливка бетоном.

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Источник: https://interer-stil.ru-land.com/novosti/dvuskatnaya-krysha-s-erkerom-kak-sdelat-erker-svoimi-rukami

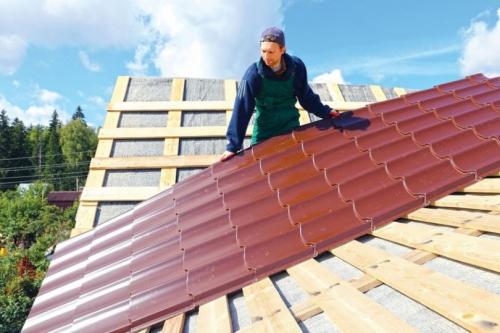

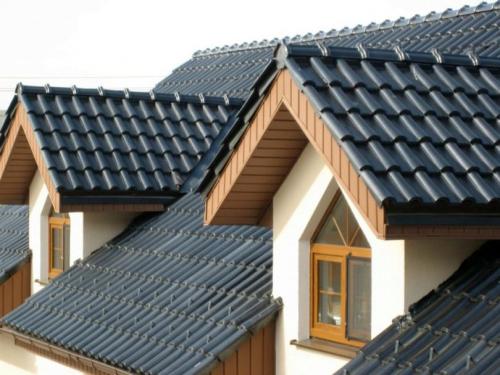

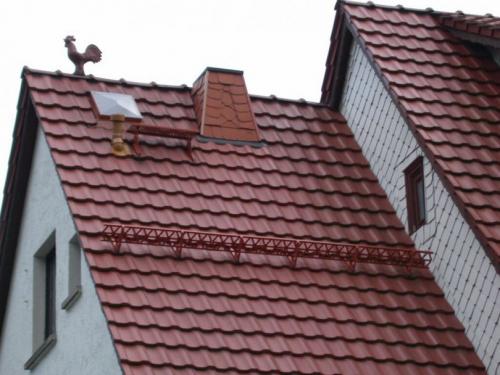

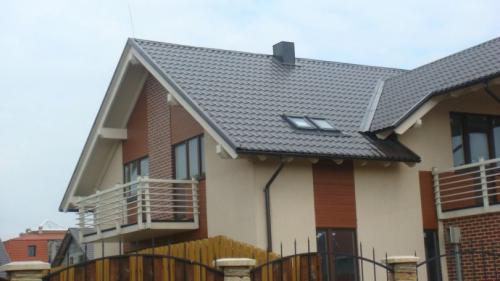

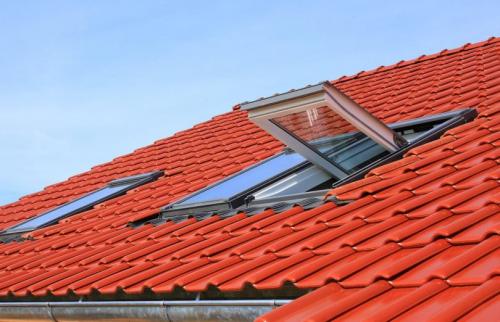

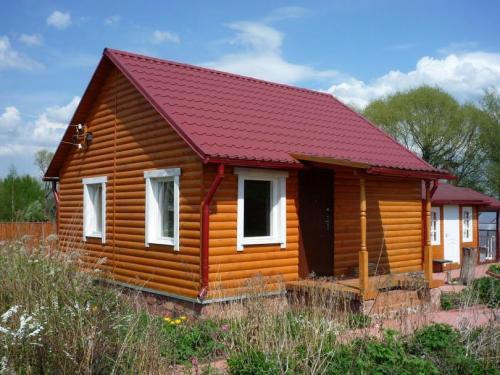

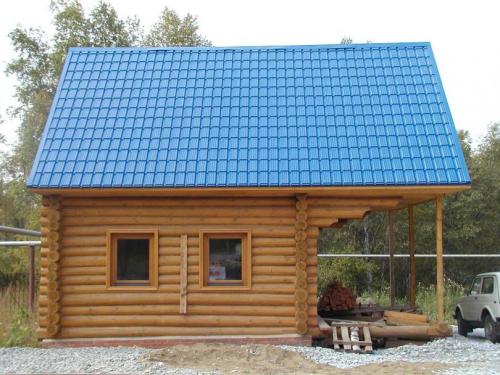

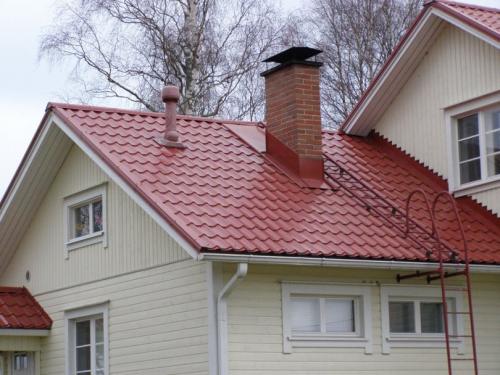

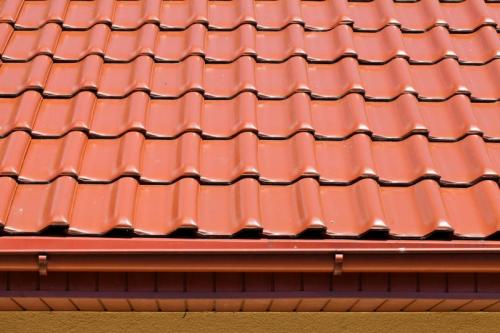

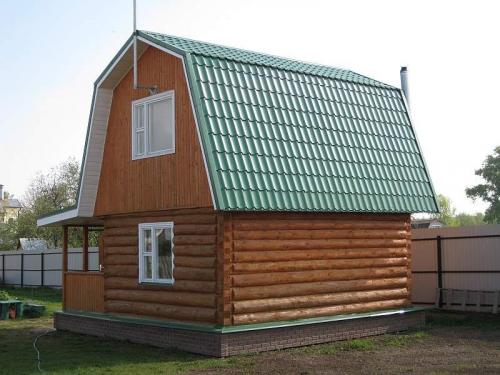

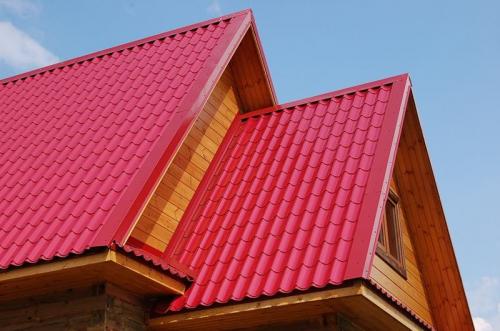

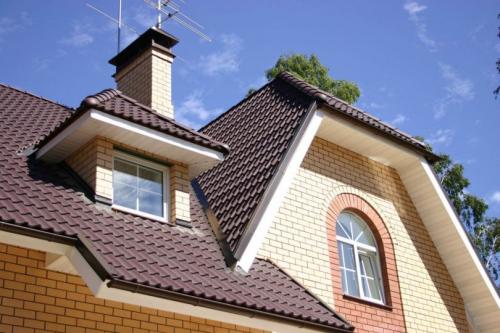

Кровля эркера металлочерепицей. Крыша из металлочерепицы — способы кровли и практические советы, как сделать крышу своими руками (фото и видео)

Широкое применение в качестве кровли нашла металлочерепица. Навряд ли найдутся люди, не имеющие хотя бы минимального представления о данном материале, или не видели хотя бы фото крыши из металлочерепицы. Он невероятно популярен в настоящее время.

Давайте разберемся чем обусловлена такая популярность. Покроем крышу металлочерепицей?

Преимущества

Основные преимущества, обуславливающие выбор данного материала, к примеру, металлочерепицы монтеррей:

Цена. В настоящее время наиболее бюджетный вариант из выпускаемых кровельных материалов современной промышленностью.

Монтаж. Здесь данный материал также занимает лидирующие позиции, так как осуществление данных работ не может приостановить даже отрицательная температура воздуха.

Долговечность. Срок службы составляет от 40 до 50 лет, еще один факт в пользу этого кровельного материала, хоть он и уступает настоящей черепице, которая может прослужить до 70 лет.

Цвет крыши. Здесь вообще не существует ни каких ограничений. Ведь технология изготовления предусматривает покрытие листа стали краской любого цвета.

Вес. Это самый легкий кровельный материал, ведь вес одного квадратного метра равен 3,5-4,5 кг (опять же для сравнения, соответствующий размер черепицы весит 40-50 кг).

Кроме того, это прочный и огнеупорный материал, экологически безопасен и прост в ремонте. Выдерживает температурный режим в широком диапазоне.

Важно! Дополнительно можно экономить на упрощении стропильной системе.

Недостатки

Для объективной оценки стоит упомянуть и о недостатках данного материала:

• Высокая теплопроводность, требует дополнительного утепления, так как плохо сохраняет тепло.
• Низкая шумоизоляция, в случае неверного монтажа дождь, град и сильный ветер будут отдаваться в самом доме.
• Коррозия, на местах среза образуется ржавчина, поэтому их необходимо обрабатывать.
• Уплотнитель под саморезы, от его качества зависит качество кровли, так как со временем на солнце они ссыхаются и разрушаются, а в этих местах крыша может начать протекать.

Как рассчитать необходимый объем

Чтобы правильно рассчитать необходимый объем материала площадь крыши следует разделить на прямоугольники (при этом учитывается размер металлочерепицы).

Тогда расчет крыши прямоугольной формы будет выглядеть следующим образом:

• необходимо измерить длину всех скатов крыши и конька крыши;
• прибавить длину свеса;
• рассчитать количество рядов путем деления ширины ската на ширину листа (округлив по возрастанию);
• при расчете необходимо учесть ширину вертикальных нахлестов.

Обратите внимание! При отсутствии симметрии каждый скат рассчитать отдельно и сложить в общий результат.

Сложные скаты (в форме треугольника или трапеции) рассчитывают отдельно. Также данную задачу можно упростить, воспользовавшись специальной программой.

При произведении расчетов металлочерепицы вручную, удобно будет для соблюдения воспользоваться бумагой миллиметровой. Учитывайте, что общая площадь материала превышает суммарную площадь скатов на 20%.

• Торцевую планку (служит для оформления края фронтального среза).
• Ендову (для формирования желоба в местах стыкования скатов).

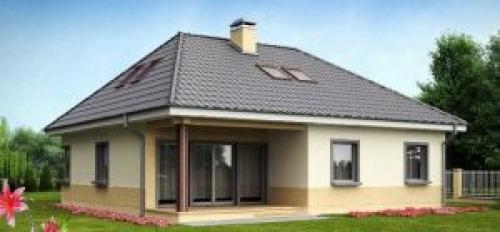

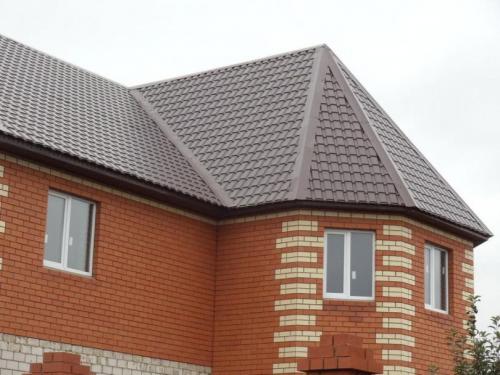

Четырехскатная крыша с эркером фото

Как устроена стропильная система вальмовой крыши + пошаговая инструкция по монтажу

Вальмовая (четырехскатная, шатровая) крыша — один из вариантов конструкции, когда на месте фронтонов сооружаются дополнительные скаты.

Тем не менее, вальмовые конструкции распространены широко , особенно в районах с частой сменой направления ветра.

Получается крыша, со всех сторон имеющая наклонные плоскости, что создает массу выгодных позиций :

• Отсутствие фронтонов делает нагрузку на фундамент меньше, кроме того, она распределяется абсолютно равномерно.
• Ветровая нагрузка на скат значительно ниже, чем на вертикальную плоскость.
• Затраты на отделку фронтонов исключаются из общей ремонтной сметы.
• В декоративном отношении вальмовая крыша выглядит более цельной, собранной.

Недостатком такой конструкции являются :

• Повышенная сложность конструкции стропильной системы.
• Больший расход кровельного материала, что создает дополнительные опасные участки возможных протечек.
• Присутствие распирающих нагрузок на несущие стены, вызывающие необходимость связки нижних оснований скатов.

Вальмовая крыша: стропильная система

Основная особенность конструкции стропильной системы шатрового типа является наличие диагональных ребер , связывающих угловые точки кровли с коньковым брусом, который имеет меньшую длину, чем вся крыша (классическая шатровая крыша конька вовсе не имеет, ребра сходятся в одной точке).

В стропильной системе эти ребра называются угловыми, или диагональными. Их наличие требует установки как полноценных стропил , идущих от конька к основанию — мауэрлату, так и укороченных элементов — нарожников, соединяющих основание и диагональные стропила.

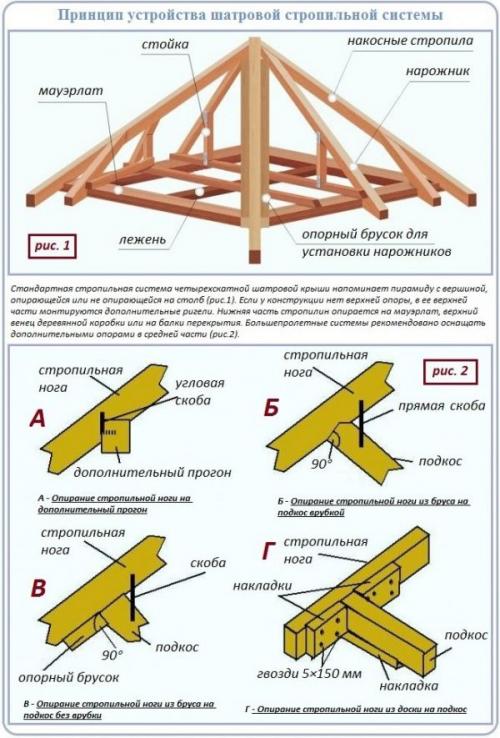

Схема шатровой крыши

Четырехскатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем при двухскатной конструкции. Стропильная система четырехскатной крыши состоит из таких частей:

• Мауэрлат . Брус, уложенный по периметру несущих стен и являющийся основанием для всей стропильной системы.
• Лежень . Горизонтальный брус того же сечения, что и мауэрлат, расположенный по продольной оси крыши и служащий опорой для стоек прогона. Между перекрытием и лежнем обязателен слой гидроизоляции.
• Шпренгель . Элемент, связывающий и усиливающий угловые соединения брусьев мауэрлата. Делается из того же бруса, что и мауэрлат и устанавливается диагонально к нему.
• Затяжка . Связующие элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снимают распирающую нагрузку с несущих стен.
• Стойка . Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковый брус.
• Прогон . Коньковый брус.
• Диагональное (угловое, накосное) стропило . Соединяет углы мауэрлата с концами прогона, образуя ребра — места соединения плоскостей кровли.
• Стропила . Наклонные элементы, опирающиеся на мауэрлат снизу и на прогон сверху.
• Нарожники . Это те элементы, которые опираются сверху на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
• Подкосы . Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

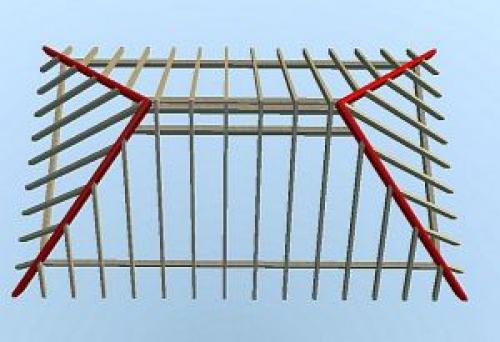

Как правильно сделать стропила на эркере. Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы , поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности :

• Длина диагональных стропильных ног значительно превышает длину прямых стропил.
• Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок , из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем :

• Можно делать балки любой нужной длины.
• Увеличивается устойчивость к нагрузкам.
• Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений .

ОСТОРОЖНО!

Накосные стропила, расположенные в ендовах , имеют противоположное расположение точки максимальных усилий — примерно одна треть-четверть длины снизу.

Двускатная крыша с кукушкой. Технология сооружения двускатной крыши: подбор материалов, нюансы их монтажа и утепления кровли

Особенно необходима кукушка в небольших помещениях с ограниченным скатами крыши пространством. Например, там, где идет подъем лестницы наверх. Лестница может упираться в скат крыши. Или в помещении для санузла, где-нибудь в закуточке под скатами, кукушка тоже будет просто незаменима. Специально для подъема лестницы или туалетной комнаты сооружать целый фронтон будет нецелесообразно, а кукушка будет самым подходящим архитектурным решением. Таким образом, кукушка – это своеобразная замена фронтону: и функционально, и красиво.

Кроме полезных функций, у кукушки на доме есть и чисто эстетическая функция.

Даже если на деревянном доме установлена обычная двухскатная крыша, присутствие кукушки очень разнообразит его внешний вид. Стандартный четырехугольный сруб дома с привычной крышей о двух фронтонах будет иметь уже другой вид, отличающий его от других, расположенных по соседству таких же строений, если на крыше деревянного дома будет присутствовать кукушка. А если это будет не одна кукушка, а несколько, с разных сторон? Конечно, такой дом из бруса будет не только заметно отличаться от других типовых сооружений, но из-за своей особой эстетики такой деревянный дом уже будет выше в цене.

Конфигурация кукушек бывает разнообразная: это может быть как обычный квадратный «домик» с небольшой отдельно выступающей двускатной крышей, так и кукушка в виде треугольника с очень покатыми углами крыши. В кукушке могут располагаться как одно окно, так и несколько в ряд. Насколько у застройщика хватит фантазии разнообразить эту незатейливую конструкцию на мансардном этаже, настолько можно и экспериментировать с этой надстройкой. Главное, не переборщить, чтоб сохранить надежность и устойчивость общей конструкции крыши.

Кроме положительных свойств кукушки в крыше, есть и некоторые особенности, которые надо иметь в виду.

Наличие кукушки на мансарде усложняет кровельные работы для строителей. Увеличивается расход стройматериалов. Таким образом, монтаж кукушки на крыше незначительно, но увеличивает стоимость строительства дома из бруса из-за дополнительного расхода на стройматериалы и увеличения стоимости строительных работ из-за усложнения формы крыши.

Лучше, если кукушку на мансарде будут возводить опытные плотники, потому что это достаточно сложная работа, по сравнению с возведением обычной двухскатной крыши. Если на каких-то участках работ по кукушке будут допущены технологические ошибки, то эта зона крыши в будущем будет доставлять хлопоты хозяевам. На этом сегменте кровли может быть ослаблена конструкция каркасно-стропильной системы, что может привести к разрушению мансарды при сильном ветре или урагане. Могут начаться протечки в крыше и вследствие этого разрушение основной конструкции дома.

Плотники из «Чухломской усадьбы» имеют большой опыт в возведении крыш с кукушками, других видов крыш сложных конфигураций. Поэтому наши мастера изготовят прочную, добротную и надежную крышу с кукушкой, а если потребуется, то и с несколькими, потому что работали с кровлями разных форм. Комплектация строительными материалами (балками, стропилами, обрешеткой и пр.) для крыши у нас настолько надежна, что выдержит любой ураган.

Видео мансардная двухскатка с эркером и двумя врезками
