Проект разводки электрики в квартире очень важен, поэтому к его созданию необходимо подойти со всей серьезностью. Очень важным этапом является выбор типа разводки. На данный момент существует три вида разводки.
При помощи распределительных коробок. В данном случае в электрощит устанавливают счетчик и некоторое количество автоматов. Сам электрощит расположен в подъезде, но от него тянется запитанный от сети провод в квартиру. Провод доходит до распределительных коробок, которые находятся в каждой комнате и соединены последовательным методом. И уже от этих коробок расходятся кабели к розеткам, выключателям и т.д. Данный тип разводки является очень распространенным.
Второй тип называется звезда. В данном случае каждая розетка т подключается к электрощиту напрямую. Каждый клиент имеет свой автомат. Главным преимуществом данного вида разводки является возможность проведения ремонтных работ с одним из элементов цепи, не отключая всю квартиру. Но следует понимать, что для обустройства проводки такого типа придется приобрести большое количество проводов, а также оплатить услуги специалистов, поскольку монтаж крайне труден.
Третий тип называется шлейф. В этом случае клиенты также напрямую подключаются к электрощиту, но они формируются в группы, от которых и тянется провод.
Разводка типа звезда
Для достижения большей эффективности не стоит использовать один тип разводки для всей квартиры, лучше комбинировать их.
План розеток дизайн проект. Условные обозначения в дизайн-проектах
0
Есть интересный момент, связанный с тем, насколько по-разному дизайнеры в своих проектах обозначают одни и те же элементы.
Например, вот самое распространенное обозначение розетки:
Цифра 2 означает, что розетка двойная. Иногда рисуют рядом два значка розетки, чтобы показать, что она двойная. Иногда внизу и посередине рисуют горизонтальную чёрточку.

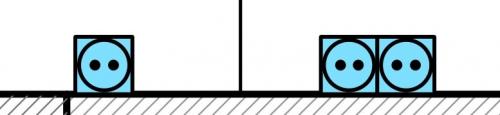

Недавно впервые встретил обозначение розетки в виде «пятачка».
Наверное, мне больше всего нравится первый вариант, он наиболее стандартный и часто используемый.
Интернет-розетки и ТВ-розетки каждый придумывает как хочет. самый простой вариант — надписать над розеткой RJ45 или INT
Можно вместо обозначения розетки написать просто @, но такой вариант мне не нравится.

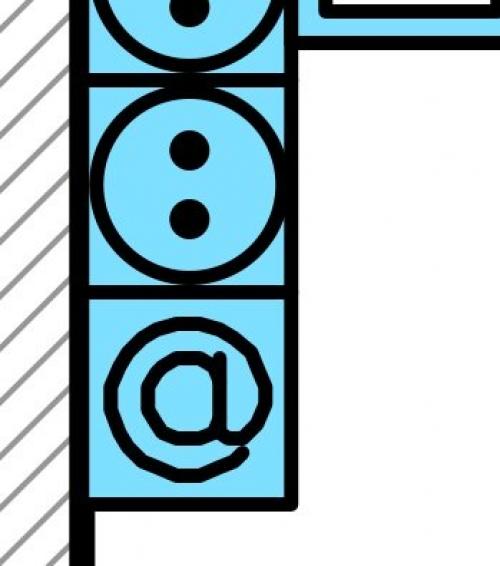

Лучше вписать этот знак хотя бы в квадрат.
Такой вариант мне нравится больше всего:
Выключатели.

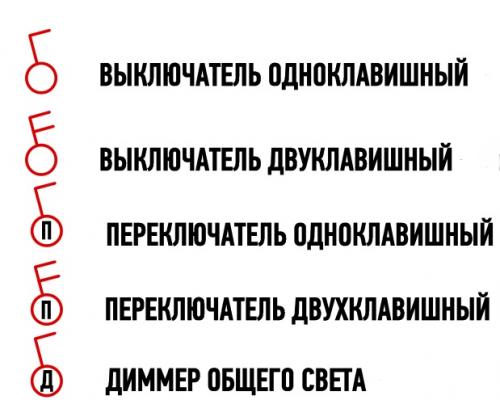

Тут вариантов меньше всего, обычно обозначения выключателей похожи на такие:

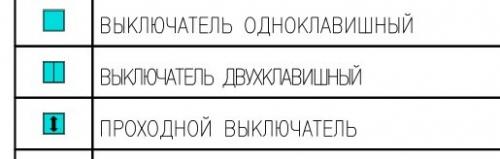

Вариант выключателей от дизайнеров розеток-пятачков:
По всем прочим элементам, таким как датчики протечки воды, движения, температуры, дыма, газа — все рисуют кто во что горазд. Если вид значка отражает его назначение или оно явно показано в легенде, то это уже хорошо и понятно.
Сегодня мне принесли дизайн-проект, в котором дизайнер, похоже, во-первых, никогда не видел ни один профессиональный проект, во-вторых, не может догадаться набрать в поисковике «обозначение розетки на плане». Ну а в-третьих, ему совершенно плевать на то, будет ли в его чертеже кому-то что-то понятно.
Вот перечень условных обозначений. Фантазии человеку точно не занимать.
Откуда взялось это обозначение выключателя, как перечёркнутых горизонтальных линий?
Что такое «антена»? Если это телевидение, то почему 2 гнезда?
Что за «вайфай» и почему два гнезда?

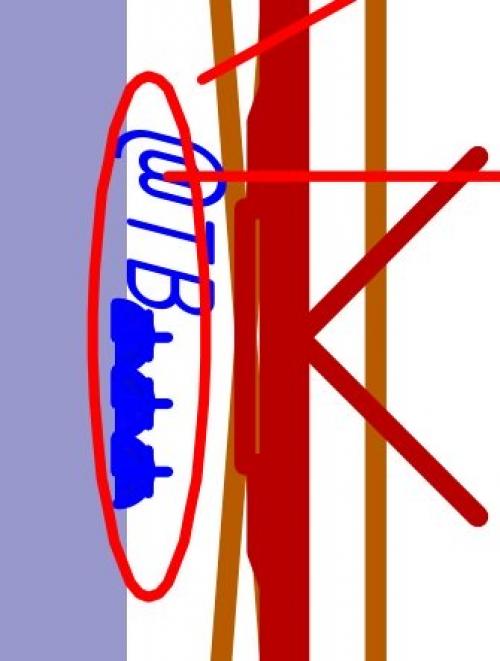

Чаще всего элементы (розетки и выключатели) обозначаются точно на своих местах на стенах, это получается красиво и аккуратно. Разумеется, рисуются не в реальном масштабе (со стороной 60мм), а в 2-3 раза больше, но всё равно всё понятно. Но иногда дизайнер начинает очень бояться, что такие мелкие элементы не будут видны, и делает их в несколько раз крупнее, да ещё и относит от стены. Получается так:
Размерные линии как-то помогают сориентироваться в этом нагромождении линий, но выглядит очень неаккуратно. В таких проектах я перерисовываю заново все розетки и выключатели (и иногда свет), чтобы выглядело чисто и аккуратно.

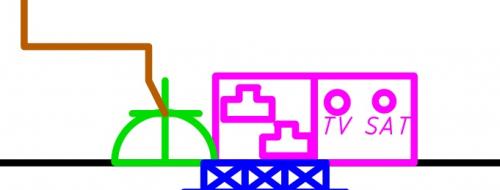

И, разумеется, зубодробительный розовый, уж не знаю, из каких соображений. Видимо, любимый цвет. Вот после моего исправления:
4,741 просмотров всего, 1 просмотров сегодня
0
Похожие посты:
- Как сделать Умный Дом без проекта 0 Вот в очередной раз меня просят сделать подбор оборудования…
- Первый пост 0 Наконец, я собрался с духом и сделал простой блог,…
- Проектирование Умного Дома. Что входит в проект. 0 Самая важная вещь в инженерных системах — это проект….
Дизайн проект электрики в квартире. Проектирование электроснабжения в дизайн-проекте помещения
При ремонте квартиры многие составляют дизайн-проект. Неважно, это оформленный проект, выполненный профессиональным дизайнером, или нарисованный членами семьи эскиз на тетрадном листке. Во время ремонта вешаются новые светильники, переносятся выключатели и устанавливаются дополнительные розетки. Для правильного выполнения этих работ составляется план электрики в дизайн проекте.
О том, как его правильно составить, мы поговорим в этой статье.
Составление плана электрики
План электрики составляется в несколько этапов.
Проект освещения
В начале проектирования создаётся дизайнерский план расположения светильников и выключателей. Его называют «сценарий освещения». На плане указывают расположение и количество светильников, тип и расположение выключателей с указанием того, какой выключатель коммутирует какой светильник. Если светильник управляется с двух мест или выключатель ставится двойной или тройной, то это нужно указать дополнительно.
Неправильно составленный сценарий приведёт к тому, что в квартире будет недостаточно света, или к неудобному расположению выключателей.
Проект расположения электроприборов
Дизайнер вместе с хозяевами квартиры должны определить, где и какая мебель будет стоять. Иначе розетка может оказаться за диваном, выключатель за шкафом, а в шкаф-купе придётся заглядывать с фонариком.

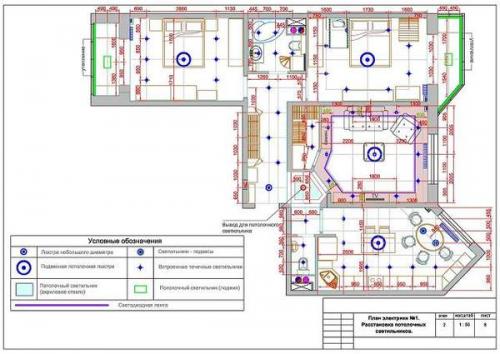

Электрика в дизайн проекте рисуется на общем плане помещения, и на нём указывается не только расположение, но и высота установки, тип и мощность электроприборов, розеток и выключателей. Бра, торшеры и другие электроприборы, к которым не проводится отдельный провод, отмечают на плане возле розеток.
Встроенную подсветку отмечают на чертеже дополнительно, с указанием места подключения. Возле каждой розетки и светильника указывается потребляемая мощность.
Расчёт кабелей и проводов
После выполнения плана расположения электрооборудования производят расчёт длины и сечения кабелей. Для этого на схеме электрики рисуются распаячные коробки и указываются все участки кабелей с учётом длины опусков. Нужно учесть, что к разным нагрузкам провода прокладываются разные - к стиральной машине трёхжильный сечением 2,5 мм2, а к выключателю, который будет включать одну светодиодную лампочку – двухжильный сечением 0,5 мм2.
Это самый ответственный этап проектирования. Завышенное сечение кабелей приведёт к дополнительным расходам, а слишком тонкие провода могут перегореть или даже вызвать пожар.
При выполнении электропроекта обязательно нужно проверить сечение старого вводного кабеля на соответствие новым нагрузкам. При несоответствии его обязательно нужно менять, иначе кабель может перегореть.
Проект вводного щитка
Кроме проводки часто меняется или переделывается вводной щиток.
При ремонте с заменой проводки целесообразно выполнить электропроект для установки нового щитка для счётчика, заменить пробочные предохранители автоматическими выключателями и установить реле напряжения, защищающее аппаратуру в доме от перепадов напряжения, а также УЗО (устройство защитного отключения, защищающее людей от поражения электричеством).
Если есть возможность, то следует поменять старый двухжильный вводной кабель на трёхжильный, с заземляющей жилой.
Эти мероприятия не улучшат освещённость в доме, но повысят безопасность людей, живущих в нём.
В новом доме проект интерьера выполняется аналогично. Подробнее об этом рассказывается в статье «».
