Регулировка ручки пластикового окна. Что включает в себя понятие?

Регулировка ручки пластикового окна. Что включает в себя понятие?

Регулировка пластиковых окон – это изменение положения фурнитуры , в пределах допустимых амплитуд, путём поворота специальных винтов, для достижения следующих результатов:

• Корректировка положения поворотной или поворотно-откидной створки по вертикали и горизонтали до образования равномерного зазора.
• Корректировка перекосов подвижных частей элемента заполнения оконного проёма.
• Регулировка силы прижима профиля створки к неподвижной раме для исключения продувания, либо для переключения летнего и зимнего режимов.
• Корректировка усилия закрывания поворотной ручки путём изменения положения запорных цапф при их заходе за ответные планки.

При корректной регулировке фурнитуры, достигается комфортная эксплуатация оконных конструкций, герметичность, а также исключаются теплопотери через неплотные примыкания.

Для чего делают настройку?

Если пренебречь регулировкой металлических частей ПВХ-окон, возможно наступление ряда негативных последствий:

• При тугом запирании, механизм поворотной ручки может деформироваться, что приведёт к её выходу из строя или поломке.
• Слишком плотное примыкание в тёплое время года вызовет образование конденсата и плесени.
• Слабый прижим притвора в холодное время года вызовет продувание, попадание влаги и промерзание ограждающей конструкции.
• Перекос створки, либо неравномерный прижим влияет на теплотехнические характеристики, энергоэффективность помещения и стоимость коммунальных услуг.
• Просевшая подвижная часть окна при закрывании задевает за профиль рамы, что способствует развитию механических повреждений и вызывает непроектные нагрузки на петлевые механизмы.

Таким образом, регулировка необходима не только для комфортной эксплуатации, но также для продолжительного срока службы оконной конструкции или экономии на оплате отопления в зимнее время. Кроме того, летом правильно отрегулированная фурнитура исключает риск распространения болезнетворных бактерий, что сказывается на здоровье и безопасности людей.

Не плотно закрывается пластиковое окно. Туго закрывается пластиковое окно —, как отрегулировать

Если пластиковое окно плохо закрывается, самостоятельная регулировка также поможет устранить проблему. Причиной обычно является перекос створки в результате которого она при открывании или закрывании задевает раму. Для решения проблемы нужно устранить перекос регулировкой по вертикали или горизонтали. В первую очередь нужно тщательно осмотреть окно, чтобы установить место, в котором створка соприкасается с рамой. Контакт между поверхностями обычно происходит на нижней грани или на боковой грани створки со стороны, противоположной петлям.

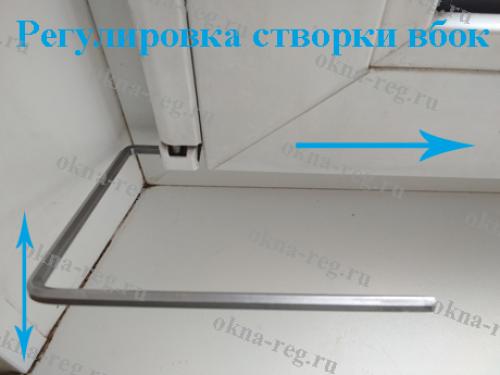

Если створка трет раму снизу, ее нужно отвести вверх и в сторону угла, примыкающего к верхней петле. Для регулировки металлопластикового окна своими руками нужно открыть створку и провернуть регулировочный винт верхней петли по часовой стрелке на несколько оборотов. После этого нужно закрыть створку, снять декоративный колпачок с нижней петли, вставить шестигранный ключ в отверстие регулировочного лифта и провернуть его на несколько оборотов по часовой стрелке. Выполнив регулировку окна ПВХ, нужно проверить ход створки. При необходимости — повторить манипуляции.

Если створка при открывании и закрывании соприкасается с рамой, то регулировка фурнитуры пластикового окна своими руками предусматривает отведение ее в сторону петель. При трении только с нижней стороны боковой грани достаточно будет подкрутить шестигранным ключом регулировочный винт, который находится в нижней части нижней петли сбоку. Если же створка трет раму по всей высоте боковой поверхности, то отводить ее нужно дополнительно в сторону верхней петли. Для этого придется подкручивать регулировочные винты на обеих петлях. После завершения работы нужно проверить ход створки. Если ее трение о раму не устранено до конца, регулировочные манипуляции нужно повторить.

Пластиковое окно ручка не поворачивается вниз. Если ваше пластиковое окно заклинило в открытом положении

Вы пытаетесь закрыть окно с проветривания, а ручка вниз не идет? Торопились, закрывая окно, и теперь оно открыто, а ручка заклинила в положении «закрыто»? Подобные проблемы характерны при сбоях в работе так называемого «блокиратора ошибочного открывания».

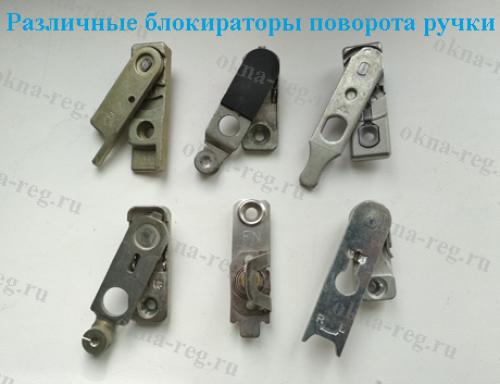

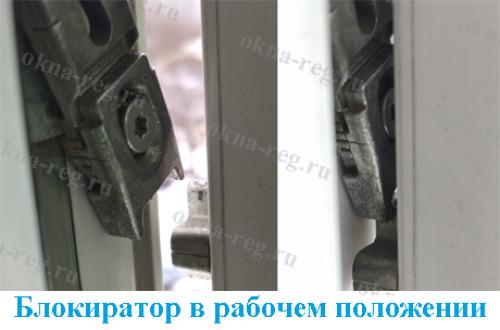

Что такое блокиратор? Где его искать?

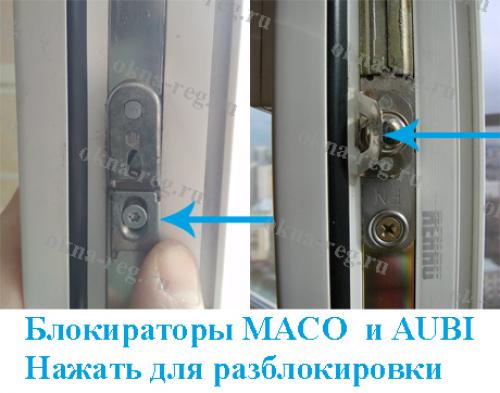

Он находится обычно на боковой стороне створки, и представляет собой подпружиненный элемент механизма, часто напоминающий пластину или кнопку. То есть, при внешних отличиях, общая черта различных блокираторов – он всегда пружинит. Принцип его работы таков – при закрывании или захлопывании окна, блокиратор прижимается и отпускает ручку. Сделано это для предотвращения случайного открывания окон сразу в двух положениях.

Забота производителя о благе клиента, однако, иногда выходит тому боком. При поспешном закрывании окна, блокиратор может сработать не вовремя, и ручку заклинивает. Чтобы ее «отпустило», нужно его найти и нажать, затем повернуть ручку (подробная инструкция, как действовать,). Так можно быстро восстановить работу исправного, но неправильно закрытого окна.

Если створка деформирована, или не отрегулирована, блокиратор может проскакивать мимо своей ответной части. Проверить работу механизма легко – приоткройте створку, и увидите, упирается он при закрывании в планку на раме, или нет.

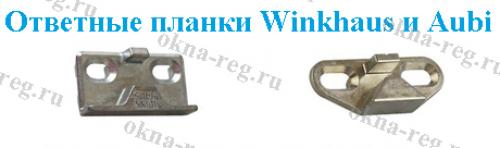

Чем выше ваши окна, тем больше вероятность возникновения данной проблемы. Для устранения проскакивания проще всего с помощью регулировочного ключа сдвинуть створку в сторону ручки, и работа окна должна восстановиться. После этого, необходимо таким же образом отрегулировать верхнюю петлю.

Не нужно следовать советам некоторых «мастеров» подложить что-либо под ответную часть блокиратора. Как минимум постоянное продувание со стороны ручки после такого ремонта вам гарантировано, могут быть и другие проблемы. Дело в том, что при данной неисправности нужно прежде всего вернуть правильное положение створки относительно рамы. Самым оптимальным  вариантом было бы отрегулировать геометрию створки изнутри, обратившись к грамотному специалисту.

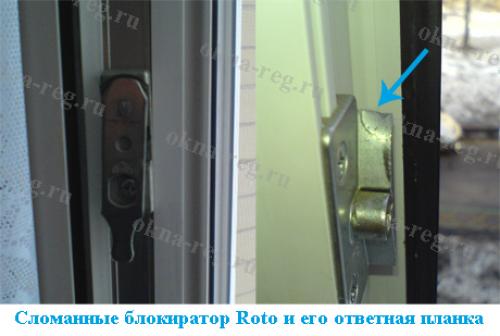

Иногда случаются поломки пружины блокиратора, и даже его ответной планки (чаще в случае с Roto NT). При этом окно может заклинить в любой момент.

Что делать в экстренном случае, или когда самостоятельно отрегулировать фурнитуру не получается? Просто снимем блокиратор, и закроем наше пластиковое окно, пока не найдется замена. В большинстве случаев, для этого достаточно отвернуть крестовой отверткой всего один саморез (примечание: у Maco он не снимается).

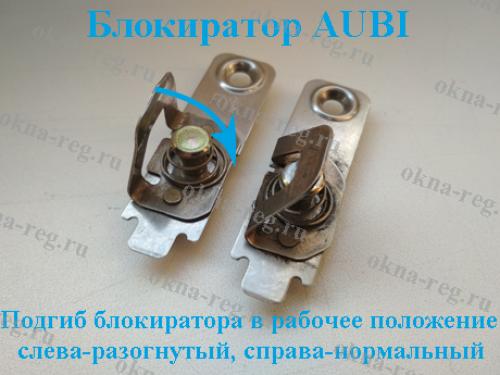

У фурнитуры Aubi (на фото ниже) блокирующий элемент с годами разгибается, и при заедании ручки его нужно просто-напросто слегка подогнуть в сторону улицы.

Ответная планка щелевого проветривателя как причина  заклинивания

Иногда закрытию окна сверху мешает сбившаяся ответная планка щелевого проветривателя. Если ее положение по какой-то причине изменилось (открутились саморезы), или окно провисло, то створка прижимается к раме не полностью, и ручка не поворачивается. Регулируется планка путем перестановки влево или вправо, для этого отверстия под саморезы обычно делают овальными. Либо, как вариант, нужно отрегулировать саму фурнитуру на створке.

На заметку: чтобы срочно закрыть окно, можно временно снять «подозрительную» деталь – блокиратор, планку щелевого проветривателя. Пластиковые окна, при аккуратном обращении, вполне работоспособны и без них. Все ответные планки на раме, можно спокойно снимать и ставить обратно по очереди. А вот самостоятельно разбирать фурнитуру на створке, откручивать на ней саморезы (кроме блокиратора) – категорически не рекомендуется, это может лишь усугубить проблему.

Поломки механизма и посторонние предметы в нем

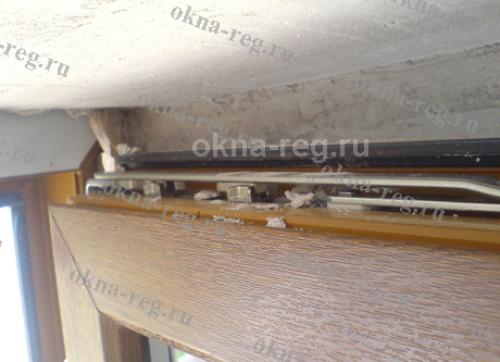

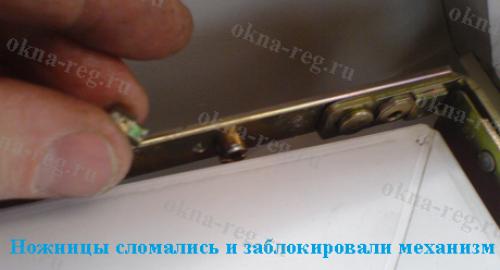

Причины заклинивания все еще не видно? Тогда загляните сверху в механизм окна. Могла сломаться фурнитура, и заблокировать работу ручки.

Попадаются и инородные предметы – например, куски цемента, оставшиеся после монтажа. Их необходимо срочно удалить с помощью пылесоса. В обычных поворотных створках (без функции откидывания), такой мусор иногда забивает редуктор запора, препятствуя вращению ручки. Нужно разбирать и чистить фурнитуру, но случается, что помогает только замена.

Как захлопнуть обратно застопорившуюся откинутую створку?

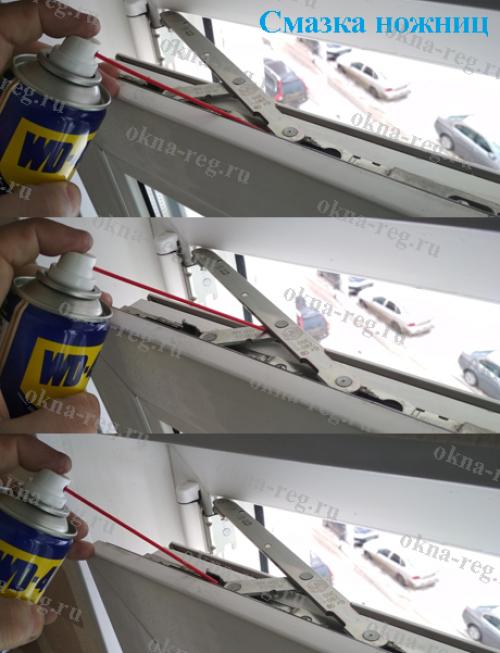

Что делать в том случае, если окно откинуто, а прижать его обратно не получается – как будто что-то мешает? Скорее всего, механизм очень давно не смазывали, при этом заклинивают «ножницы». Смажем подходящим средством, например WD-40, узлы  фурнитуры сверху пластикового окна, и закроем створку, надавив на нее посильнее. Не забывайте, что современные окна требуют такого ухода как минимум ежегодно.

На заметку: хотя можно использовать любое машинное масло, не стоит с ним слишком усердствовать –  избыток масла, стекающий вниз, может привести резиновый уплотнитель окна в негодность. Лучше пользоваться смазкой WD-40 или силиконовой, они не наносят вреда резине, и хорошо проникают внутрь механизма.

Регулировка пластиковых окон старого образца. Как отрегулировать пластиковые окна, если створка цепляет раму снизу

Метод 1

Вставьте шестигранник в регулировочное отверстие поворотно-откидного механизма верхней петли.

stroychik.ru

Сделайте 1-2 оборота по часовой стрелке, чтобы подать в сторону рамы верх створки и тем самым приподнять её нижнюю часть. При небольшом провисании этого будет достаточно.

Метод 2

Если предыдущий метод не помог, то нижнюю часть окна нужно дополнительно приподнять.

Приоткройте створку и снимите пластиковый колпачок с нижней петли. Вставьте в верхнее отверстие шестигранник.

YouTube-канал «Компания Чингиз»

Делайте по одному обороту по часовой стрелке и проверяйте, как закрывается окно, пока створка не перестанет цеплять раму. Не переусердствуйте, иначе заедать будет уже вверху окна!

Верните защитный колпачок на место.

Метод 3

Если хода регулировки петель оказалось недостаточно, ситуацию можно исправить, расклинив раму.

Снимите все штапики, аккуратно поддевая их ножом. Сначала длинные по бокам, затем нижний и в последнюю очередь — верхний.

YouTube-канал «Компания Чингиз»

Придерживая стеклопакет рукой, приподнимите край створки и определите, в каких местах по периметру стекла образуются зазоры.

YouTube-канал «Компания Чингиз»

Вставьте в эти щели небольшие кусочки пластика толщиной 2–3 мм. Они заполнят зазоры и не дадут створке провиснуть под весом стеклопакета.

YouTube-канал «Компания Чингиз»

Придерживая стекло, попробуйте закрыть створку и убедитесь, что она больше не цепляется за раму.

YouTube-канал «Компания Чингиз»

Установите штапики на место и прижмите до щелчка. Сначала верхний, потом нижний, а потом длинные боковые.

Регулировка пластиковых окон на зиму

Перед наступлением холодов многие хотят сделать так, чтобы окна закрывались плотнее и не пропускали ни малейшего холодного сквозняка в дом. При слабом прижиме створок вы можете обнаружить, что поднесенное к закрытому окну пламя зажженной свечи или спички сильно колеблется и даже гаснет.

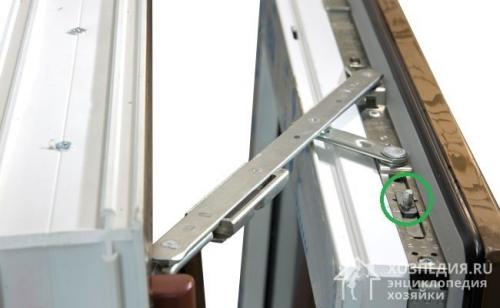

На фото – торцевая сторона створки окна с фурнитурой, хорошо видны в том числе механизмы регулировки прижима

Прижимные механизмы называются запорными цапфами (эксцентриками). При повороте ручки, закрывающем створку, они заходят за прижимные площадки, расположенные по периметру рамы. На каждой створке обычно находится по три эксцентрика, которые выставлены в одинаковое положение (по умолчанию – в среднее, универсальное). Чтобы усилить или ослабить прижим, их нужно повернуть и сдвинуть. Такую регулировку пластиковых окон проделать несложно.

В разных моделях фурнитуры цапфы могут просто поворачиваться с помощью плоскогубцев или гаечного ключа (стандартные), а также иметь отверстие под шестигранный ключ. В некоторых моделях используются механизмы, которые регулируются вообще без инструментов – эксцентрик вытягивается рукой и фиксируется в нужном положении.

Если сдвигать эксцентриковые ролики, поворачивая по часовой стрелке, то створка будет прижиматься к раме сильнее, а если против часовой стрелки – отходить от рамы, уменьшая прижим. На поверхности цапф часто имеются небольшие полоски, по которым легче определять степень прижима. Чем ближе полоска прилегает к уплотнителю, тем сильнее прижим створки. Диапазон регулировок цапф составляет ± 2 мм. В некоторых конструкциях оконной фурнитуры плотность прижима регулируется подкручиванием ключом специальных пластин, расположенных на створке окна.

Кроме того, прижимной механизм есть и на оконных петлях. Там он тоже регулируется при помощи шестигранника. При вращении ключа (против часовой стрелки, когда петли слева, или по стрелке, когда справа) выдвигается язычок, увеличивая плотность прижима створки. На петлях ход регулировки прижима ± 0,8 мм.

При подготовке к зимнему периоду плотность прижима створок окна к раме лучше сделать максимальной

На лето прижим советуют ослабить до средней или минимальной величины, чтобы обеспечить больший доступ воздуха и уменьшить износ уплотнителей. При регулировках важно обеспечить равномерный прижим по всему периметру окна, поэтому каждую цапфу нужно крутить в одном и том же направлении и выставлять в одинаковое положение.

Профессионалы по ремонту пластиковых окон предупреждают, что регулировки плотности прижима лучше делать в минимальных диапазонах, особенно в первый раз. Дело в том, что уплотнители на створках со временем изнашиваются, ссыхаются, и прижимать приходится все сильнее. Если же вы зажмете их слишком сильно с самого начала, то резина потеряет свои свойства гораздо быстрее. Тогда уже ситуацию исправит не регулировка прижима, а замена уплотнительной ленты. В этом, кстати, нет ничего сложного: старая резина удаляется, а новая вставляется в специальный паз.

Положение ручки пластикового окна. Как отрегулировать пластиковые окна самостоятельно – пошаговая инструкция с фото

После первичной регулировки при монтаже окно может разуплотниться, к тому же на каждый сезон требуется своя регулировка, но вызывать специалистов по этому вопросу излишне дорого и неуместно, ведь это можно исправить самому. Рассмотрим, как отрегулировать пластиковые окна самостоятельно и что для этого потребуется.

Какие инструменты понадобятся для регулировки пластикового окна

Необходим элементарный набор, который, скорее всего, имеется в каждом доме:

• ключ номер 4, шестигранный;
• плоская и крестовая отвёртка;
• плоскогубцы;
• шуруповёрт и набор бит разных форм.

Основной инструмент для регулировки – шестигранник, без которого не обойтись. Если в конкретном случае не подходит один или несколько из указанных инструментов, следует обратиться в мебельный магазин для получения консультации. Самым распространённым для сборки мебели современного образца является размер 4 мм, он очень распространён, поэтому найти его не составит труда.

Винтовые соединения и элементы фурнитуры, крепящиеся к профилю, требуют наличия отвёрток и шуруповёрта. В качестве вспомогательного инструмента можно использовать плоскогубцы.

По возможности следует приобрести силиконовую смазку для фурнитуры, WD-40 или другую смазку в виде аэрозоля.

Почему разуплотняются пластиковые окна: основные причины

Существует широкий перечень причин возникновения проблем со стеклопакетами:

1. Заводской брак, проявившийся со временем.
2. Неправильная эксплуатация, приведшая к разгерметизации, трещинам окна, поломке штапика.
3. Допущение ошибок и халатности при монтаже: недостаточное заполнение щелей пеной, негерметичное расположение стеклопакетов в оконном проёме.
4. Износ деталей внутри и снаружи конструкции.

Чтобы избежать разуплотнения окон, нужно бережно и ответственно относиться к установке и соблюдать правила эксплуатации.

Типы регулировки пластиковых конструкций

Существует несколько видов ремонта, который может понадобиться после точной установки конкретной неполадки в работе механизма и её причины. Не следует пытаться починить то, что не сломано, а при возникновении трудностей лучше подробнее углубиться в тему, проконсультировавшись в ближайшем мебельном магазине, или вызвать специалиста на дом.

Регулировка фурнитуры

Окно может не закрываться из-за проблем с блокиратором, перекрывающим возможность повернуть ручку и сделать стеклопакет герметичным. Они нужны для избежания поломок ручки. Устранение этой неполадки не будет сложной задачей. Требуется найти надпись на запоре окна: если присутствует маркировка «AUBI», следует направить створку вертикально вверх, надавить на пластину с пружинкой и поставить ручку в необходимое положение.

При наличии маркировок «ROTO», «GU» и иных металлический язычок нажимается под ручкой, которая потом поворачивается параллельно прокладке уплотнителя.

Регулировка откидного механизма

Для настройки этого механизма потребуется взять ключ-шестигранник или звёздочку (тоже 4 мм). В верхнем элементе створки в «ножницах» присутствует винт, регулирующий верхний угол и его положение. При раскручивании и закручивании этого винта будет меняться расположение всей створки влево или вправо.

Как отрегулировать прижим верхней части:

1. Открыть окно в штатном режиме.
2. Изменить положение ручки так, чтобы окно было поставлено в режим проветривания.
3. Провалится угол рамы, откроется её нижняя часть.
4. Винт прокрутить с помощью указанной стрелки. Рама опустится или поднимется.

Регулировка створки нижней петлей:

1. Вынуть из завесы пластиковую заглушку.
2. Открыть конструкцию с винтом нижней секции.
3. Меняя силу прижима винта, отрегулировать степень прислонённости угла к раме.

При прокручивании винта в верхнем торце нижней петли створка будет либо подниматься, либо опускаться.

Сезонная регулировка окон

Сезонная регулировка требуется для предотвращения сквозняков зимой и улучшенной циркуляции воздуха летом. Без такой настройки могут начаться проблемы со здоровьем, повыситься заболеваемость, а само окно будет промерзать, срок его эксплуатации уменьшится.

Регулировка пластиковых окон по высоте. Основные узлы, нуждающиеся в регулировке

Регулировка пластиковых окон — это процедура настройки механизмов или регулировки положения самих створок относительно оконной коробки. Точек настройки немного, но о них надо знать, чтобы действовать правильно и эффективно.

Запорные цапфы

Запорные цапфы — это элементы настройки прижима створок. Они расположены на вертикальном торце подвижной створки. Регулировка производится с помощью шестигранного ключа №4. На каждой цапфе есть специальная отметка, показывающая текущее положение эксцентрикового механизма.

Поворот цапфы изменяет усилие прижима створки, делая его сильнее или слабее. Если отметка направлена в сторону помещения, прижим усиливается. Если на улицу — ослабляется.

На поворотно-откидной створке их должно быть не менее 3 штук — снизу, посередине и сверху. Регулировать надо все цапфы. В идеале надо делать одинаковую настройку прижима, но нередко приходится настраивать каждую по-своему, чтобы компенсировать возможный перекос створки.

Петли створок

Регулировка петель выполняется в случае, если створку перекосило под собственным весом. Это типично для окон с многокамерным стеклопакетом — они тяжелые и могут провиснуть. Возможна настройка в направлении вверх-вниз и вправо-влево. Используют шестигранный ключ №4.

Сначала настраивают створку, перемещая ее по горизонтали. Для этого используются два винта на верхней и нижней петлях. Они расположены горизонтально, верхний винт с торца петли в глубине механизма. Нижний винт ближе, расположен почти снаружи. Поворачивая эти элементы, настраивают соответствие створки с конфигурацией оконной коробки.

Регулировка высоты створки выполняется с помощью настроечного винта на нижней створке. Надо снять защитный колпачок и вставить ключ. Затем поворачивают его по часовой стрелке, чтобы приподнять, или против нее, если надо опустить створку. Ход створки составляет не более 2 мм, но этого вполне достаточно для исправления перекосов.

Ручка

Иногда ручку заклинивает. Обычно это происходит при резком повороте, когда механизм блокируется. Чаще всего, створка при этом открыта, а ручка повернута вниз. Избежать таких ситуаций можно, если не прилагать особых усилий при повороте ручки и не действовать слишком резко.

В зависимости от типа механизма, надо надавить на пластиковую подпружиненную пластинку (фурнитура марки SI) или нажать на металлическую пластинку, если установлена фурнитура AUBI.

Кроме этого, может закиснуть смазка механизма, и ручка будет поворачиваться с большим усилием. Здесь решением станет нанесение новой смазки, после чего механизм обретет былую подвижность.

Регулировка поворотно-откидного механизма пластиковых окон. Регулировка пластикового окна по горизонтали и вертикали

Сегодня производители предлагают несколько конструкций окон ПВХ, которые друг от друга отличаются функциональностью. Здесь надо отметить не просто возможность открыть створку классическим способом – поворотным, но и открывать его откидным методом. То есть, когда верхняя часть створки отходит от рамы, а нижняя остаётся на своём месте. Сегодня все чаще используется поворотно-откидной способ открытия.

Вариант на самом деле очень удобный. Но в нем есть свои недостатки, которые в основном связаны со сложностью проведения регулировки створки как по горизонтали, так и по вертикали. Вот несколько примеров проблемы:

• Если произошёл небольшой сдвиг рамы или перекос, это будет точно известно, если створка задевают раму, то есть происходит цепляние одну об другую, тогда отрегулировать пластиковое окно надо петлями: верхней и нижней. Для этого весь процесс надо проводить при открытой створке окна. Хотя до нижней петли можно добраться и при закрытом окне. Обычно для этой операции понадобиться шестигранник или специальная насадка звёздочка. Все зависит от установленной в окне фурнитуры.

Очень важно правильно вращать инструмент, чтобы подтянуть тот или другой край. К примеру, если необходимо подтянуть створку окна к внутреннему краю, то поворот производят в правую сторону. Если требуется поднять нижний угол, то поворот производят в левую сторону.

Регулировка верхней петли Источник d-mastera.ru

• Как настроить пластиковые окна по вертикали, разобраться не сложно. Для этого придётся работать только с нижней петлёй. В этом случае надо вращать шестигранник вправо, если требуется створку приподнять. И влево, если опустить. Таким способом можно устранить перекос размером до 2 мм.

Есть ещё одна ситуация, когда надо проводить регулировку окна по вертикали и горизонтали. Это если уплотнитель потерял частично свою эластичность, но ещё достаточно прочен, чтобы прослужить несколько лет. И, конечно, обязательно надо проводить регулировку, если оконная створка часто находится в положении открыто. Потому что она под своим весом провисает. Специалисты рекомендуют эту процедуру проводить хотя бы один раз в год.

Всё о том, как установить москитную сетку и правильно её отремонтировать

Окно не закрывается – что делать

Если износ открывающего механизма превысил все нормативы, если произошла большая деформация оконной конструкции, то окно может не закрыться. Или закроется, когда вы будете прикладывать большие усилия. И в том, и в другом случае это большое неудобство.

Эту проблему только настройкой петель не решить. Придётся провести небольшой ремонт. Для этого понадобится из пластика вырезать несколько прокладок толщиною 2-4 мм. Их надо будет подложить под планки ответного механизма. Для этого с планок выкручивают болты, и снимают, подкладывают подготовленные подкладки, устанавливают планки на место и крепят их к раме болтами. Если подкладки были вырезаны чуть больше требуемого размера, то торчащие из-под опорных планок края обрезаются острым ножом.
