Что это такое – фронтоны крыши? Это участки стены, которые ограничены по сторонам скатами, а внизу карнизом. Если речь идет о двухскатных крышах, стоит отметить, что зачастую они представлены в форме треугольника либо пятиугольника.

Фронтон двухскатной крыши представляет форму треугольника или пятиугольника

Это интересно! В некоторых источниках под фронтоном крыши подразумевают только часть стены под скатами, выкладывающуюся одновременно с основными стенами методом кладки. По отношению же к деревянным строениям зачастую применяют термин «щипцовая стена».

Что касается необходимости возведения фронтонов, она вполне обоснована важнейшими функциями, с которыми они блестяще справляются:

1. Защитой мансардных помещений двухскатной крыши от ветра, а также осадков в виде дождя и снега.
2. Сохранением комфортной температуры. Двухскатная кровля предполагает оборудование жилого мансардного помещения, которое просто необходимо утеплить. Даже если оно не будет жилым, необшитые фронтоны превратятся в «черную дыру» для системы отопления, доводя цифры в счетах хозяев дома до заоблачных значений.
3. Обеспечением дополнительной жесткости конструкции кровли. Фронтон создает вспомогательную опору для стропил, частично их разгружая. Это, в свою очередь, имеет благотворное влияние на уровень надежности, а также стойкости кровли, в особенности если дом располагается в местности, для которой характерны сильные порывы ветра.

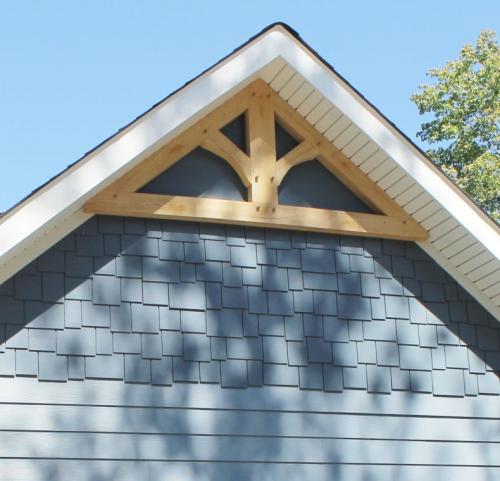

К тому же фронтон крыши дома придает строению эффектный внешний вид. Благодаря декоративным материалам, можно без труда возобновить облик стареющего здания, не тратя на это много средств.

Фронтон в архитектуре. Фронтоны служат украшением здания, придавая ему индивидуальность

Первые фронтоны появились в древнеримских и древнегреческих античных храмах и имели треугольную форму. В те времена их поля украшали скульптурными фигурами или барельефами. Позже, в римской архитектуре, а затем и в архитектуре эпохи Возрождения, стали появляться фронтоны, наклонные карнизы в которых, образуя внутреннее поле в виде части круга, заменил один непрерывный полукруглый карниз. В более позднее время их стали устраивать не только над фасадами зданий, но и над дверями и окнами – такое применение сделало их формы еще более разнообразными.

Сегодня фронтоны домов в основном устраиваются на двускатных крышах и имеют треугольную форму, но в архитектуре существует описание огромного количества других их декоративных разновидностей. Вот некоторые из них:

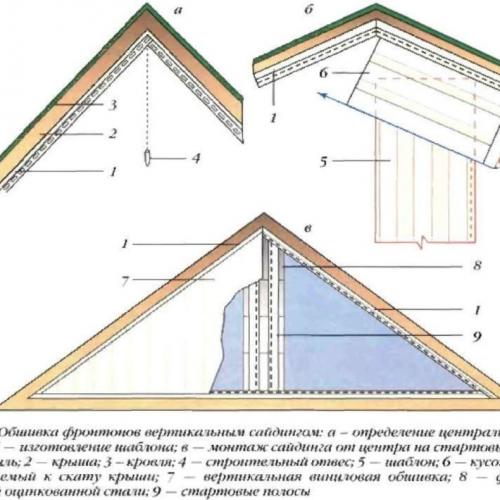

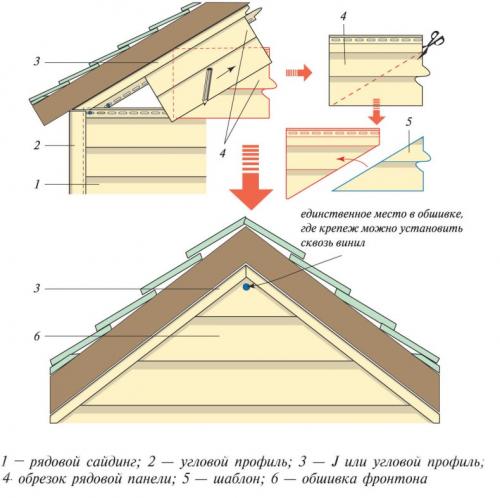

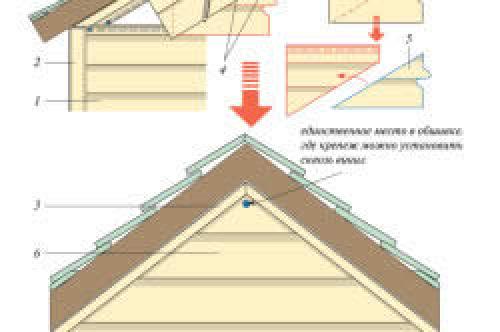

Схема обшивки фронтона сайдингом.

• лучковый фронтон, напоминающий своей формой натянутый лук;
• циркульный, похожий на лучковый, но охватывающий больший сегмент круга;
• полукруглый;
• прерванный, в котором горизонтальный карниз прерывается для вставки окна;
• разорванный, когда между верхними концами фронтона остается свободное пространство для установки бюста, вазы или других скульптурных украшений;
• раскрепованный − с выступающими вперед частями;
• самцовый, являющийся треугольным продолжением торцовых венцовых стен, сложенных из бревен;
• ступенчатый – в форме уменьшающихся кверху ступеней;
• трапециевидный;
• килевидный – в форме перевернутого корабельного киля.

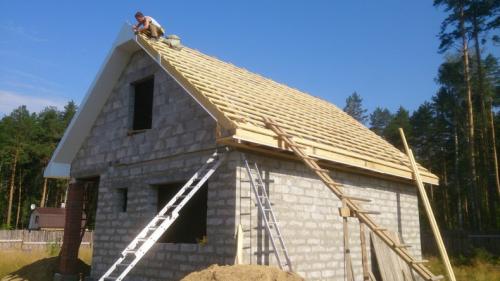

Фронтон двускатной крыши. Стропильная система с фронтонами: пошаговая схема по возведению двухскатной крыши своими руками с тремя фронтонами

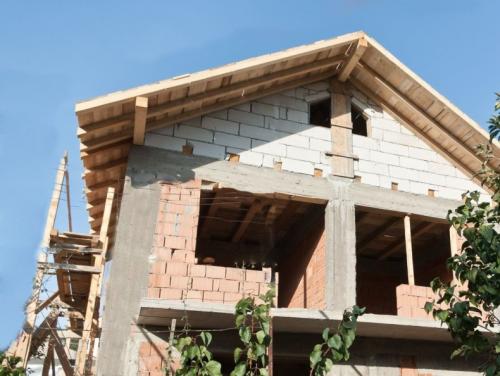

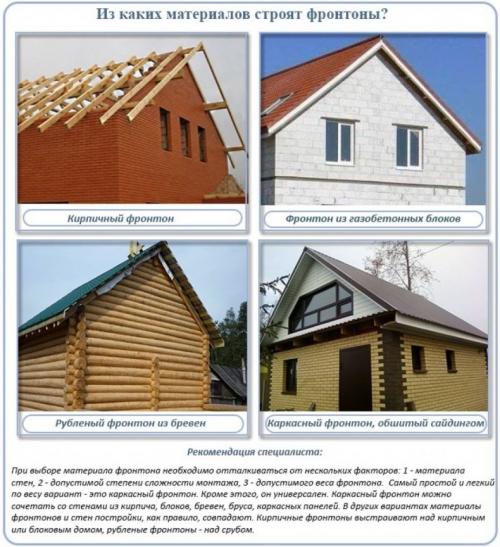

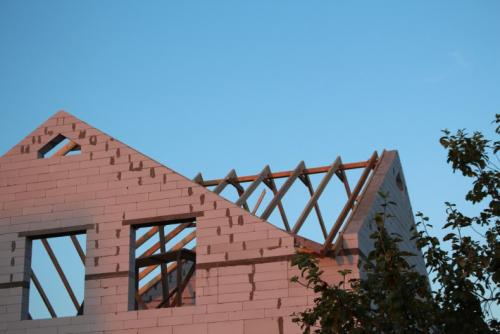

При укладке стропилин с наклоном в качестве опоры могут использоваться стены. Могут для этой цели использоваться несущие с различной высотой, так и торцевые. Они могут выполняться из разных материалов – блоков из пенобетона, кирпичных треугольников, бревен.

Способ отличается от стандартного, поэтому стоит основательно усвоить основы возведения с использованием фронтонов, ознакомится с определенными правилами.

При необходимости использовать пространство под крышей в качестве полезной площади, то есть оборудовать в ней мастерскую или бильярдную, стоит избегать загромождения. Поэтому вместо стоек, перегородок и арок рачительные хозяева предпочитают устанавливать кровлю на торцы сооружения.

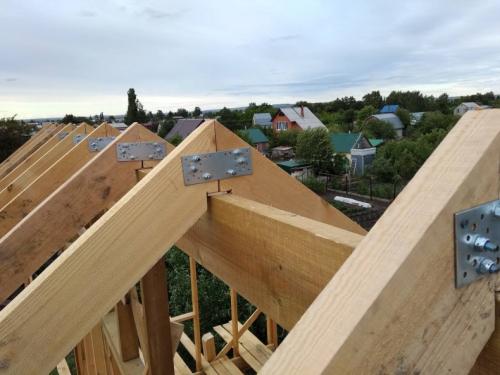

Крепление коньковой балки

Можно крепить элемент одним из наиболее подходящих способов:

• Непосредственно во фронтонной стенке. Тогда в каждой стене с торца делаются ниши. Они расположены на высоте на той же высоте, что и прогон. Его края оборачивают гидроизоляцией и укладывают в стенную полость;
• Когда фронтон имеет сквозное пересечение. Отверстия формируются на торцах. Через них прогонные края выходят наружу;
• Установка проводится на части кронштейнов. Способ оправданно считается народным. На высоте прогона проводится крепление к фронтонным элементам кронштейнов с оцинковкой. Края балки прогона опирают на них. Таким способом пользуются при сооружении небольших дачных построек.

В первом варианте края не заделываются герметично. Древесина напрямую не должна контактировать со стенами во избежание загнивания. Причина, по которой прогонная часть по длине меньше на два – пять сантиметров, чем пролет.

На дне ниши размещается прокладка из дерева. Она промасливается или пропитывается битумом. Запил краев составляет шестьдесят градусов. Так торцевая площадь увеличивается.

Обработка проводится антисептическим веществом, затем части в нишевой полости оборачивают, используя рулонный материал для гидроизоляции.

Для второго варианта подготовка аналогичная. Эта схема имеет преимущество в части разгружения прогонной балки. Возникающие противодействие сил с разным направлением не позволяет коньковому прогону выгибаться в какую-либо сторону.

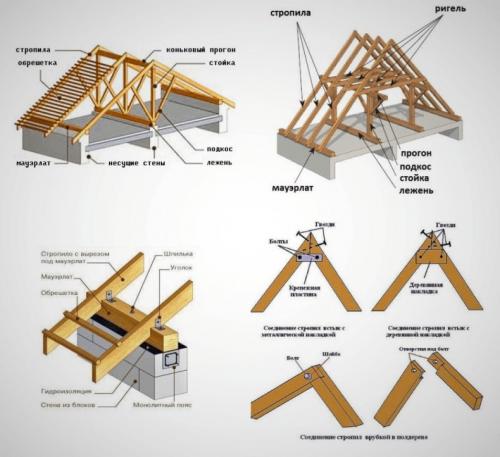

Варианты конструкции крыши

Фронтоны, как опорная часть, удобны, когда надо освободить пространство от ненужных многочисленных элементов. Нет необходимости возводить стены, а небольшое расстояние минимизирует количество опор.

К стандартным решениям относятся:

• Несущая стена, на которой присутствуют или фермы, или опорные части. Прогон должен быть расположен поперек стены;
• Образование двух частей путем деления при помощи балки конька. Установка в месте сопряжения;
• Упор установленных укосин во фронтонные стены.

Разгрузить балку можно использовать укосины, если расстояние не превышает восьми метров. Они станут дополнительным украшением интерьера.

Когда балка длинная, устанавливают прогоны дополнительно. Они опираются на фронтонную часть ниже и сбоку.

Когда в конструкции не предусмотрено утепление, строители обычно не используют стропилины. Если случай обратный, то требуется вентиляция, поэтому нечто похожее установить все же придется. Например, перпендикулярный брусок пятьдесят на пятьдесят.

Материалы

Прогон конька – основная каркасная часть. Им в первую очередь воспринимается нагрузка для передачи фронтальным элементам. Для него и проводят расчеты.

Балку для прогона можно выполнить из:

• Брусьев. Пролетная длина не должна превышать, при этом, шести метров. Если больше, в ход идут как стойки, так и подкосы;
• Бревен. Лесной материал приобретается с учетом прогонных размеров, дополненных запасом, чтобы провести торцевую обработку. Стесывают их там, где есть контакт с фронтонами;
• Балка клееная. Прочная, с хорошей сопротивляемостью на упругость. Когда пролет идет больше шестиметрового.

Подобрать сечение поможет расчет. Его делают, учитывая нагрузку, как снеговую, так и ветровую.

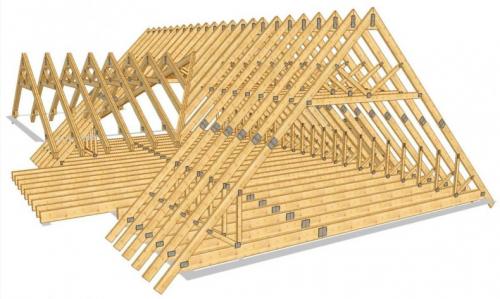

Конструкция с тремя фронтонными элементами

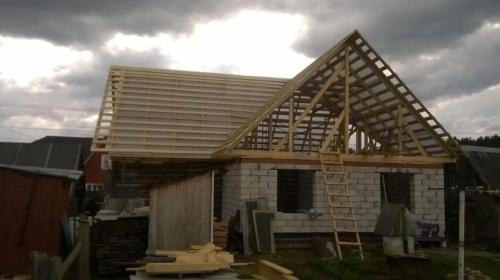

В качестве примера стоит рассмотреть трехфронтонную кровлю. Один из элементов располагается ниже по отношению к другим. Вариант распространенный для сооружений загородного типа. Имеется эркер крупных размеров, перекрываемый крышей со скатом.

Фронтон крыши из профнастила. Расчёт профнастила

Формула вычисления количества профнастила, которое понадобится для обшивки фронтона, зависит от формы торцевой области кровли.

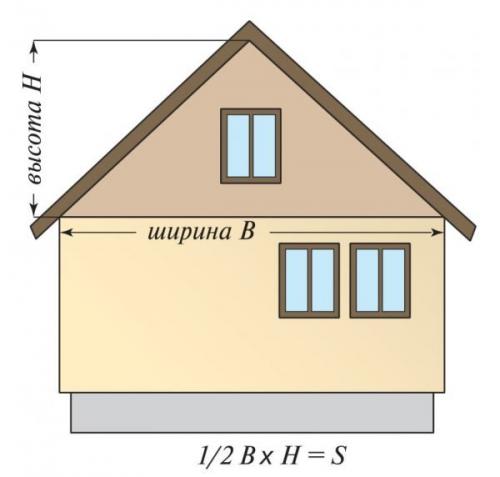

Если он треугольный, то для определения объёма материала сначала используют формулу S=h*0,5*z. S — это площадь, h — высота, а z — длина основания фронтона. Узнав площадь торцевой области кровли, находят площадь одного профилированного листа, для чего его ширину умножают на длину. Следующее действие, позволяющее вычислить уже количество материала — это деление площади фронтона на площадь одного профилированного листа.

Чтобы найти площадь треугольного фронтона, половину его ширины (основания) нужно умножить на высоту

Допустим, что для расчёта есть следующие данные: высота треугольного фронтона — 5 м, его основание — 12 м, ширина профлиста — 1,25 м, а его длина — 3 м. Получается, площадь торцевой области крыши составляет 30 м² (5*0,5*12 = 30 м²), а профилированного листа — 3,75 м². Отсюда следует, что для обшивки фронтона потребуется купить не менее 8 листов материала (30 м²/3,75 м²=8 шт.).

Когда торцевая зона крыши похожа на трапецию, для расчёта количества профнастила первым делом применяют формулу S=(z+a)/2*h, где z и a — это параметры основания, а h — высота фронтона. Определив, какова площадь области кровли с торца здания, вычисляют площадь одного профилированного листа, а затем находят количество профнастила, как в случае с треугольным фронтоном.

Материала следует покупать больше, чем вычислено, ведь листы придётся резать, подгоняя под форму фронтона. На запас принято оставлять 10–15% профнастила.

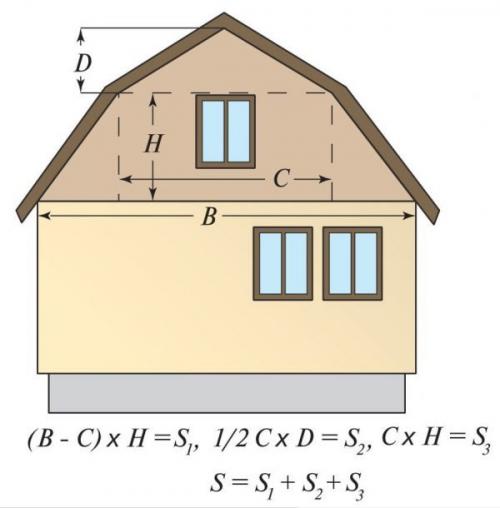

Чтобы узнать площадь фронтона сложной формы, нужно сложить площади всех фигур, на которые можно условно «разбить» фронтон

Если фронтон выполнен в сложной геометрической форме, то для вычисления его площади, а затем и количества профнастила торцевую область кровли придётся условно разделить на простые фигуры (треугольники и прямоугольники).

О том, сколько нужно профнастила для крыши, читайте в нашей статье — Расчёт количества профнастила для крыши .

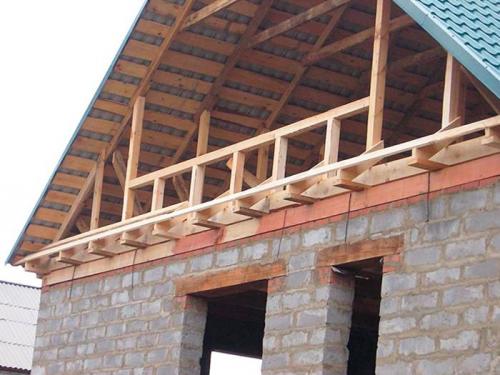

Фронтон односкатной крыши. Правила сооружения каркасных фронтонов

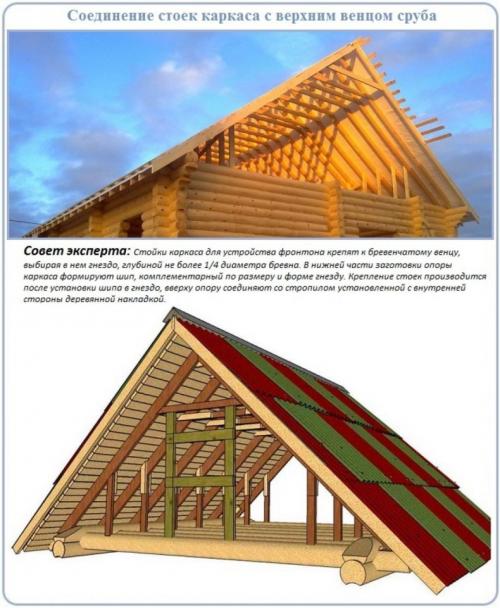

Фронтоны, а значит и каркасы для них могут быть разными, конструкция прежде всего зависит от назначения и размеров. Каркас для неутеплённой крыши сравнительно малых размеров выполняется из бруска небольшого сечения, начиная от 50х50 мм и более. Соответственно, с увеличением геометрических размеров крыши, необходимо увеличить сечение пиломатериала, либо использовать обрезную доску. Кроме этого:

· При монтаже над стеной из бетона, кирпича, блоков, бревна или бруса – выбирается произвольный шаг для каркаса в пределах от 0.4 до 1 м. Основное требование – прочность, достаточная выдержать ветровую нагрузку.

· При сборке каркасного дома, стойки фронтона являются продолжением каркаса стены.

В случае облицовки стены и фронтона одним отделочным материалом – для монтажа без видимых переходов, их плоскости должны совпадать. Для этого сразу выставляется единый общий каркас, либо последующий продолжается с предыдущего.

Широкие каркасные фронтоны из доски – под утеплитель. Шаг и положение выбирается под конкретный его вид: рулонный, плиты, маты. Предпочтительней набирать также – вертикальными стойками. Но в отдельных случаях допускается и горизонтальный монтаж. Например, при большой площади остекления. На возможность вертикального либо горизонтального монтажа облицовочного материала это не повлияет. Для обеспечения вентиляционного зазора между ним и ветрозащитой, потребуется каркас из бруска малого сечения – его и нужно ориентировать под материал наружной отделки .

Проще всего, каркас фронтона двухскатной крыши собирать прямо в крайней стропильной ферме, крепя его доски либо брусок в стропила и нижнюю стяжку. Даже если каркас не станет продолжением стены – окажется с ней не в одной плоскости, понадобится всего лишь одно серьёзное дополнение – смонтировать карниз фронтона двухскатной крыши своими руками, что в итоге смотрится эстетичней, чем просто крепление отделки фронтона к стене дома.

Это самый элементарный конструктив, с которого стоит начинать разбираться как делать фронтоны каркасные при двускатной крыше, далее её сложность и количество скатов перестанут иметь значение.
