Буронабивные сваи – это вертикально ориентированные железобетонные столбы, залитые непосредственно на строительной площадке и опирающиеся на несущие грунты ниже точки их промерзания.

Основная идея устройства фундаментов при помощи буронабивных свай  – возведение несущих элементов не путем их забивки или вдалбливания в грунт как для забивных свай , а путем их создания непосредственно на месте, без негативных последствий, как правило, сопровождающих такую рода деятельность. Самое максимальное воздействие, оказываемое на почву – это бурение скважины, которое достаточно просто выполнить без привлечения громоздкой техники и сопутствующих этому отрицательных моментов.

Описанные выше свойства буронабивных свай делают их незаменимыми при строительстве в следующих условиях:

• застройка жилых или промышленных кварталов в стесненных условиях города, когда устройство ленточного фундамента или монолитной плиты практически невозможно;
• наличие слабых грунтов или сильно обводненной почвы, делающих невозможным использование других конструкций фундамента, кроме свайного;
• строительство рядом с водоемами или на затапливаемых участках;
• в случаях, когда геологические исследования показали глубокое залегание твердых пород, которые способны воспринять нагрузки строящегося здания;
• в случаях сложного рельефа местности (перепад отметок по высоте, обрывы, грунты с большим содержанием камней и т.д.).

Во всех указанных случаях основным путем решения проблемы является устройство свайного фундамента. При этом предпочтительным вариантом является использование буронабивных свай.

Буронабивные сваи, по сравнению с винтовыми, имеют немаловажное преимущество – более надежную конструкцию и отсутствие проблем с коррозией, характерных для альтернативного варианта.

Всем вышеперечисленным далеко не исчерпываются достоинства технологии устройства фундаментов при помощи буронабивных свай. Но для более подробного их изучения необходимо ознакомиться с существующими разновидностями данной технологии. Также фундамент можно изготовить при помощи винтовых свай.

Информацию по изготовлению и установке винтовых свай своими руками можно почитать здесь

Перед перечислением разновидностей конструкций буронабивных свай обязательно необходимо отметить, что все работы должны выполняться в соответствии со Сводом правил СП 24.13330.2011, в котором содержится актуализированная редакция СНиП 2.02.03-85 под названием «Свайные фундаменты». Именно в этих нормативных документах четко прописаны требования к фундаментам и правила производства работ по их устройству.

Буронабивные сваи диаметр. Типология буронабивных свайных фундаментов

Буронабивные свайные фундаменты — это одна из немногих конструкций, не поддающихся строгой классификации. Типовые размеры, представленные в различных сортаментах, сводах правил и государственных стандартах, являются лишь приблизительными рекомендациями. Тогда как серийно производимые изделия должны пройти ряд строгих проверок на соответствие стандартам качества, буронабивные сваи практически невозможно испытать, поскольку изготавливаются они в полевых условиях и закладываются прямо в грунт.

Бетонируемые непосредственно на строительном участке, буронабивные сваи отличаются высокими показателями прочности, вычислить которые можно только эмпирически. Испытания, проводимые на опытных образцах, показывают работу исключительно данных экспериментальных изделий. Поскольку условия изготовления, такие как тип грунта, уровень грунтовых вод, водонасыщенность рабочего слоя почвы, характеристики использованных арматуры и бетона, невозможно предугадать.Все имеющиеся прочностные и геометрические данные приблизительны и представлены только в качестве примера.

Конструкция буронабивных свай

Для типизации буронабивных свай используют деление по геометрическим признакам и технологическим особенностям производства и эксплуатации. СНиП 2.02.03-85 является актуализированной версий свода строительных норм и правил от 1983 года и предлагает классифицировать буронабивные сваи по способу изготовления следующим образом:

• Буронабивные сплошного сечения:
• с уширениями и без них;
• без крепления стенок;
• с укреплением боковых стенок скважин глиняным раствором или обсадными трубами (при дислокации свайной колонны ниже уровня грунтовых вод)
• Буронабивные с применением технологии непрерывного полого шнека; Береты – буровые, изготовляемые с помощью плоского грейфера или грунтовой фрезы;
• Буронабивные с камуфлетной пятой, устраиваемые с последующим образованием уширения с помощью взрыва (в том числе и электрохимического).

От способа изготовления свайных столбов зависит их окончательная стоимость и, главное, максимальные и минимальные размеры свайных колонн. Важно учитывать разновидность буронабивных свай до начала строительства, поскольку различные технологии производства предполагают разный набор специализированного оборудования, а также допустимые габариты скважин.

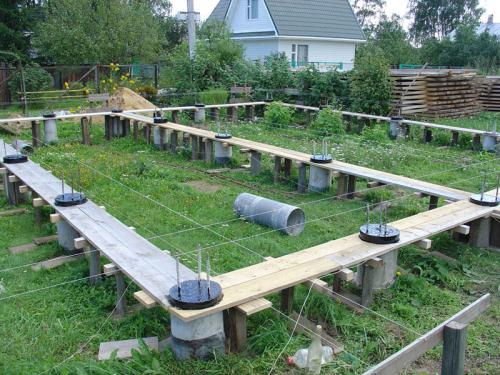

Как работают буронабивные сваи. Ростверк на буронабивных сваях

Фундамент для своего дома: каким он должен быть? Тип конструкции основания выбирается, исходя из работающих на участке факторов – свойств грунта, проекта дома, типа материалов и геодезических данных.

Кроме самых распространенных ленточного и столбчатого фундаментов, популярностью пользуются основания на буронабивных сваях с монолитным бетонным ростверком.

Обратите внимание

Ареал их применения лежит в особенностях грунта на площадке: слабый, песчаный или водонасыщенный грунт, участок со сложным или сильно уклонным рельефом – это те сложности, которые буронабивным сваям по плечу.

Усиливает основание железобетонный монолитный ростверк, что максимально приближает конструкцию по прочностным характеристикам к ленточным и плитным основаниям. При это сразу видны очевидные преимущества объектного узла: дешевизна изготовления, универсальность использования, высокая нагрузочная способность – одна буронабивная опора свая выдерживает ≈ 1,6 тонны веса здания, причем для мощного и долговечного фундамента вполне достаточно ≈ 35-40 единиц.

Схематичный проект буронабивного основания

Устройство буронабивного основания

Принцип возведения свайно-ростверкового буронабивного основания основан на бурении шурфов, сборке армирующего каркаса в скважине, и заливке их бетонным раствором. То есть, свая, как таковая, создается прямо на стройплощадке, а не покупается или делается где-то в домашней мастерской.

Чтобы влага из раствора не впитывалась в грунт, ослабляя опору, стенки сваи защищаются, и эта защита может быть разнообразной: от опускания в шурф пластиковых, асбоцементных, бетонных или металлических труб, до обмазки стен скважины глиной.

При бурении скважин в плотных слоях грунта допускается заливать раствор в яму сразу (предварительно ее армировав), без укрепления и защиты стенок скважины.

Как устроен фундамент на буронабивных сваях

Создание буронабивных опор по ускоренной технологии имеет достаточно преимуществ перед другими методиками, чтобы быть реализованной на практике:

1. Большая нагрузочная способность (как говорилось выше – до 1600 кг на одну сваю);
2. Возможность строительства объекта в зоне плотной застройки – вибрации и колебания грунта отсутствуют, в отличие от метода забивания свайных опор;
3. Возвести такой фундамент на буронабивных сваях с монолитным ростверком можно на любом грунте и на любом участке;
4. При прохождении под домом инженерных коммуникаций или разработке проекта прокладки новых трубо- или кабелепроводов достаточно свободного места, в отличие от ленты или плиты фундамента. Землеройные работы также не понадобятся;
5. Опора изготавливается на месте – не нужно арендовать транспорт для перевозки или спецтехнику для монтажа свай;
6. Минимум трудовых затрат на разработку участка под строительство дома;
7. Технология изготовления (она же – технология монтажа в гнезде) очень простая и доступная;

Изготовление буронабивной сваи

Подготовительные и строительные работы

Первый этап подготовки – исследование участка и грунта, расчеты параметров фундамента и подбор материалов. Понадобятся данные о свойствах грунта, уровне грунтовых ввод, глубине промерзания почвы в регионе.

Всю эту информацию проще всего получить, заказав работы в местной геологоразведочной службе. По результатам исследований вы получите подробнейший отчет с пояснениями.

Источник: https://doma-na-veka.ru/novosti/buronabivnye-svai-tehnologiya-metody-montazha-buronabivnyh-svay

Армирование буронабивных свай снип. Проектирование

3.1. Буронабивные сваи-стойки ("а" настоящей Инструкции) применяются:

а) при прорезании сваями твердомерзлых неосыпающихся наносных грунтов;

б) при невозможности изготовления в районе строительства железобетонных свай и сложности их доставки из отдаленных баз стройиндустрии;

в) при отсутствии строительных кранов с грузоподъемностью, необходимой для установки буроопускных свай расчетной длины.

3.2. Буронабивные сваи-стойки следует выполнять как железобетонные с армированием на всю их длину. Частичное армирование буронабивных свай-стоек (в зоне влияния изгибающих усилий) допустимо только при расчетных нагрузках на сваю до 100 тс и глубине их заложения не более 10 м.

При агрессивной к бетону грунтовой среде буронабивные сваи следует выполнять из сульфатостойкого цемента.

3.3. Трубобетонные сваи-стойки следует применять:

а) во всех случаях, когда прорезаемые сваями наносные грунты (пластично-мерзлые, сыпуче мерзлые, водонасыщенные промышленными сбросами и т.п.) при бурении требуют обсадки скважин трубами, последующее извлечение которых не представляется возможным;

б) при глубине залегания грунта, используемого в качестве основания, превышающей длину изготавливаемых предприятиями железобетонных свай, либо предельную длину возможного погружения буроопускных свай, стыкуемых по длине;

в) с частичным армированием бетонного ствола - только для сопряжения с ростверком при диаметре свай-стоек не менее 700 мм и расчетных нагрузках не более 400 тс. С армированием всего бетонного отвода для фундаментов ответственных сооружений или при расчетных нагрузках на сваю-стойку, превышающих 400 тс.

Несущая способность буронабивной сваи онлайн. Какие параметры определяет расчет буронабивной сваи

Одно из самых популярных оснований под дом – буронабивные сваи.

Рассчитать буронабивной фундамент – это значит определить необходимое число свай, шаг монтажа, сечение стержня и глубину погружения. Глубина и сечение – взаимозависимые характеристики. Глубина зависит от особенностей грунта: состава, уровня грунтовых вод, уровня промерзания.

Несущая способность должна быть соответствовать проектным нагрузкам. Ниже недопустимо, намного больше – неэкономично, неоправданные лишние расходы. Чтобы этот баланс соблюдался, в проектировании используется коэффициент надежности. Для жилых домов его принимают 1,2.

Предварительные исследования позволяют определить тип грунта. Далее из раздела ГОСТ «Классификация грунтов» можно взять значение нормативного сопротивления сваи для нужного типа, оно потребуется при расчетах. Нормативных сопротивлений два: одно для основания сваи, второе для боковой поверхности. Примеры значений сопротивления основания:

• супесь, пористость 0,5 – от 41 (мягкопластичная) до 47 (твердая);
• суглинок, пористость 0,7 – от 31 до 37;
• глина 0,6 – 57-75;
• крупнозернистый песок – 50-70 (в зависимости от плотности и влажности);
• пылеватый песок – 20-40;
• осадочный гравий – 45;
• кристаллический гравий – 75.

Боковое сопротивление сваи зависит от консистенции пласта и глубины его залегания:

• 50 метров – 0,3-2,8 т на метр (от мягкопластичных до твердых);
• 100 – 0,5-3,5;
• 200 – 0,7-4,2;
• 300 – 0,8-4,8.



Нужен фундамент для объекта? обращайтесь в нашу компанию - рассчитаем и установим!

Опыт работы - более 10 лет.

Мы занимаемся устройством оснований всех типов и порекомендуем вам самый подходящий вариант в зависимости от условий строительства. А также в кратчайшие сроки составим проект и предоставим вам готовую смету.

Виды буронабивных свай. Виды набивных свай и технология их устройства.

Набивные сваи устраивают на месте их будущего положения пу­тем заполнения скважины (полости) бетонной смесью или песком. В настоящее время применяют большое количество вариантов реше­ния таких свай. Их основные преимущества:

возможность изготовления любой длины;

отсутствие значительных динамических воздействий при устрой­стве свай;

применимость в стесненных условиях;

■ применимость при усилении существующих фундаментов.

Набивные сваи изготовляют бетонными, железобетонными и грун­товыми, причем имеется возможность устройства свай с уширенной пятой. Способ устройства свай прост - в предварительно пробуренные скважины подается для заполнения бетонная смесь или грунты, в ос­новном песчаные.

Применяют следующие разновидности набивных свай - сваи Страу­са, буронабивные, пневмонабивные, вибротрамбованные, частотрамбованные, вибронабивные, песчаные и грунтобетонные. Длина свай дости­гает 20…30 м при диаметре 50… 150 см. Сваи, изготовляемые с примене­нием установок фирм Като, Беното, Либхер могут иметь диаметр до 3,5 м, глубину до 60 м, несущую способность до 500 т.

Буронабивные сваи. Характерной особенностью устройства буронабивных свай является предварительное бурение скважин до задан­ной глубины.

Самими первыми в нашей стране, на основе которых применяются все существующие разновидности буронабивных свай, являются сваи Страуса, которые были предложены в 1899 г. Изготовление свай вклю­чает следующие операции:

пробуривание скважины;

опускание в скважину обсадной трубы;

извлечение из скважины осыпавшегося грунта;

заполнение скважины бетоном отдельными порциями;

трамбование бетона этими порциями;

постепенное извлечение обсадной трубы.

В пробуренную до проектной отметки (5… 12 м) скважину осторож­но опускают трубу диаметром 25…40 см и далее загружают бетонной смесью. После заполнения скважины на глубину около 1 м бетонную смесь трамбуют и медленно поднимают вверх обсадную трубу до тех пор, пока высота смеси в трубе не уменьшится до 0,3…0,4 м. Снова за­гружается бетонная смесь и процесс повторяется. Учитывая, что диа­метр скважины больше диаметра обсадной трубы и поверхность про­буренного грунта оказывается неровной, шероховатой, при наполне­нии бетонной смесью обсадной трубы, ее подъеме и уплотнении сме­си, бетон заполнит весь свободный объем, включая и зазор между стенками скважины и обсадной трубой. Часть бетона и цементного мо­лока проникнет в грунт, повысив его прочность.

Недостатки способа - невозможность контролировать плотность, и монолитность бетона по всей высоте сваи, возможность размыва несхватившейся бетонной смеси грунтовыми водами.

Армирование свай производят только в верхней части, где на глу­бину 1,5…2,0 м в свежеуложенный бетон устанавливают металличе­ские стержни для их последующей связи с ростверком.

Буронабивные сваи фундекс. Технология «Фундекс»

Свайные основания обладают большой несущей способностью (до 400 тонн), обеспечивают надежность возводимых сооружений, сохранность существующих рядом зданий и предоставляют новые возможности для архитекторов и проектных организаций.

Технология по производству буронабивных свай с теряемым наконечником под защитой вдавливаемой трубы («Фундекс»), при проектировании зданий и при устройстве фундаментов в застроенных районах является более предпочтительной и щадящей, чем другие технологии, так как не приводит к осадкам грунтов и соседних зданий и не образует при производстве работ волновых колебаний грунта и конструкций.Технология изготовление свай «Фундекс» широко применяется в различных грунтовых условиях, кроме прослоек плотных песков толщиной более 3,0 м. Технология изготовление свай широко применяется благодаря преимуществам этого вида устройства свай:

• полное отсутствие сотрясений и вибраций грунтового основания, опасных для состояния прилегающих зданий и сооружений, вследствие чего эта технология является предпочтительной в условиях стесненной существующей застройки;
• высокая несущая способность свай по грунту;
• отсутствие работ по удалению грунта из полости трубы и необходимости вывоза его со стройплощадки;
• высокая производительность свайных работ;
• оперативный контроль в процессе погружения трубы с наконечником;
• низкий уровень шума.

Технология устройства свай «Fundex 2800» под защитой обсадной трубы, с использованием теряемого наконечника.

Железобетонные сваи длиной до 31 метра и диаметром стволов 380, 450 и 520 мм изготавливаются в грунтовых основаниях вращательно-вдавливающего (извлекающего) действия буровой установкой. Пятой будущей сваи служит «теряемый» (остающийся затем в грунте) чугунный винтовой наконечник, который выставляется в заданной точке поверхности грунтового основания. Забой для будущей сваи создается путем вращательно-вдавливающего погружения системы «наконечник-буровая труба» до заданной проектом отметки пяты сваи. В процессе внедрения системы в основание грунт раздвигается и радиальном направлении и одновременно уплотняется. Внутри трубы остается свободное воздушное пространство. В сухую полость через открытый конец буровой трубы опускается заранее подготовленный арматурный каркас. Затем производится порционное заполнение полости бетоном. Извлечение трубы из грунта основания производится в соответствии с порционностью заполнения бетоном, путем возвратно-поступательного вращения ее с одновременным приложением вытягивающего осевого усилия. Минимальное расстояние от оси изготавливаемой сваи до существующих сооружений составляет 1,5 метра.
