Фронтоны домов с точки зрения архитектуры.

Фронто́н (через фр. fronton , от лат. frons — «лоб») — завершение (обычно треугольное, реже — полуциркульное) фасада здания, портика , колоннады , ограниченное двумя скатами крыши по бокам и карнизом у основания.

Узкие стороны античных храмов всегда оканчивались вверху невысоким фронтоном, треугольное поле или тимпан которого бывало украшено скульптурными фигурами, а боковые карнизы несли на себе края двускатной крыши сооружения. В последнюю пору римского искусства появились фронтоны другой формы, перешедшие потом в архитектуру эпохи Возрождения , а именно такие, в которых наклонные карнизы заменяются одним непрерывным дугообразным карнизом, так что образуется тимпан в виде сегмента круга. В позднейшее время форма фронтонов разнообразилась ещё более, появились фронтоны в виде трапеции , с боковыми карнизами, не сходящимися вверху, в форме равностороннего треугольника . Такие фронтоны устраиваются преимущественно не над фасадами, а над окнами, дверями и крыльцами.

Один из немногих разделов скульптуры фронтона Парфенона всё-ещё на месте; другие — Мраморы Элгина находятся в Британском музее (Лондон)

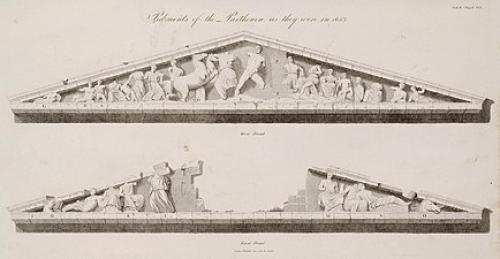

Иллюстрация со скульптурами двух фронтонов Парфенона, 1794

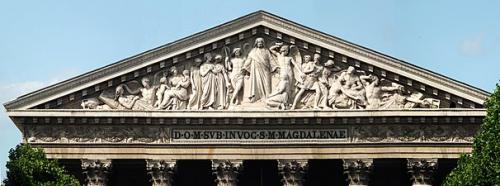

Фронтон Церкви Мадлен , Париж

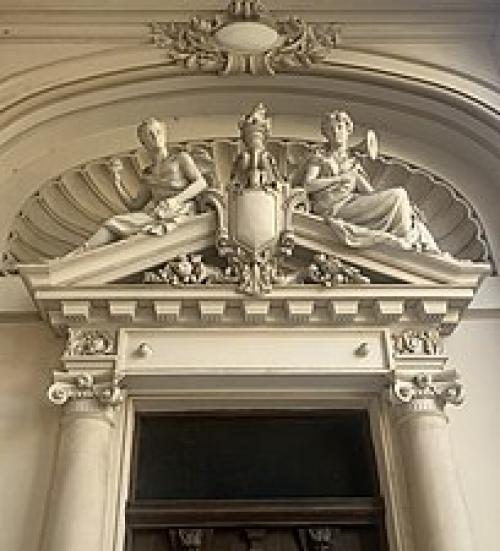

Лучковый фронтон над дверью, Париж

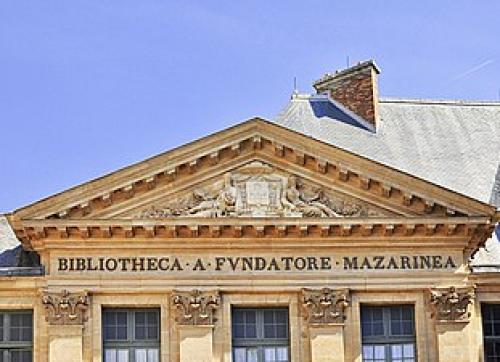

Огромный фронтон со статуями, Библиотека Мазарини (Париж)

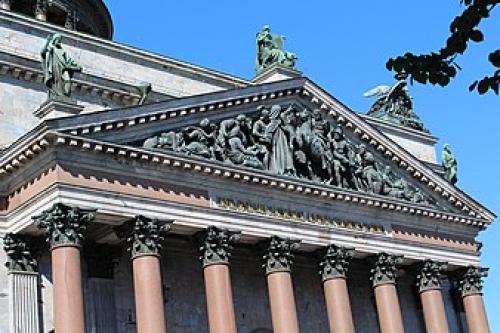

Фронтон Исаакиевского собора ( Санкт-Петербург )

Фронтон со скульптурами у входа в Национальный музей истории Румынии (Бухарест)

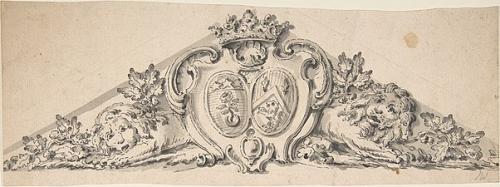

Дизайн XVIII века для фронтона с двумя картушами , львами и короной в Метрополитен-музей (Нью-Йорк)

Дверь с фронтоном, дорическим фриз и двумя дорическими колоннами, Дублин ( Ирландия )

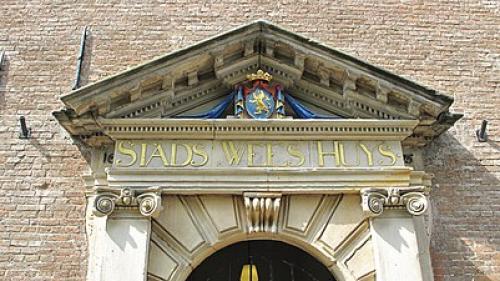

Фронтон с гербом в нём над дверью, Леуварден ( Нидерланды )

М.

СПб.

Мауэрлат. Особенности укладки мауэрлата

Прежде чем разбирать установку мауэрлатного пояса необходимо узнать, как производится подготовка к монтажу. Сегодня существуют различные способы его фиксации. Он может быть уложен по периметру прямо на стены или же утоплен. Рассмотрим два основных способа монтирования мауэрлата.

Армопояс под мауэрлат. Предполагает возведение монолитной армированной бетонной балки. Данная операция производится обычно при возведении домов из кирпича, бетонных блоков. Соблюдение технологий устройства армопояса позволит гарантировать безупречное качество всей системы.

Монтаж выглядит следующим образом:

Обустройство опалубки. В основном используется обычная фанера, можно взять и блоки из пенобетона. Главное, подобрать фанеру достаточной толщины, чтобы она смогла выдержать нагрузку.

Формирование армирующего каркаса. Из стальных прутьев диаметром 9-13 мм формируют каркас, который обвязывают проволокой. Весь металл должен быть прочно скреплен между собой.

Заливка. В опалубку заливается бетон. Заливка может производиться как механизированным способом, так и вручную.

По прошествии пары дней, когда бетон приобретает необходимую прочность, опалубку демонтируют. В бетон затем устанавливают анкерные болты или резьбовые шпильки. В последующем на них одевается мауэрлат соответствующего размера. В некоторых случаях для этого используются обрезки арматуры.

Выходящие из армированного пояса шпильки, болты или арматура должны быть надежно зафиксированы и установлены на определенном расстоянии друг от друга. Металлический болт или арматура при установке балки должны выступать на несколько сантиметров для обеспечения надежной фиксации мауэрлата на газобетон.

Перед тем как крепить балку просверливают отверстия исходя из диаметра металлических шпилек. После чего насаживают балку на торчащие из бетона металлические конструкции. Практически всегда предварительно укладывают гидроизоляционный материал, например рубероид, чтобы исключить прямое соприкосновение кирпича с деревом. При установке балку требуется монтировать ближе к внутреннему краю, делать это вровень с внешним краем стены не рекомендуется.

Монтирование без армопояса. В некоторых случаях установка производится без армированного бетонного пояса. Специальные металлические шпильки, на которые затем одевают мауэрлатный пояс из древесины, устанавливают по периметру стен здания. Монтаж металлической арматуры или шпилек выполняется в глубину на 4-5 рядов кирпичной кладки, чтобы обеспечить их надежную фиксацию.

Крепление мауэрлата к кирпичной стене возможно сделать и на закладные штыри. Арматура должна быть толщиной не менее 10 мм. На завершающей стадии на стержни укладывается брус, предварительно в нем просверливаются отверстия. Также используют обвязку проволокой. Обычно для этого берут стальное изделие толщиной 6-8 мм. Закладную проволоку монтируют на три ряда ниже мауэрлата, затем после установки концы скрепляют между собой. Затягивают ее с помощью специальных плоскогубцев или же куска арматуры. Данная методика используется достаточно редко, в основном применяют закладные штыри. Они обеспечивают надежную фиксацию всей конструкции.

Интернет-магазин «Первый стройцентр Сатурн-Р» предлагает богатый выбор крепежных элементов для крепления стропил к мауэрлату двухскатной крыши и другим видам кровли. Компания предлагает богатое разнообразие гидроизоляционных материалов для укладки между балкой и стеной и всевозможных крепежей. Реализуемая продукция сертифицирована, соответствует утвержденным ГОСТам. На товар предоставляется необходимая техническая и гарантийная документация.

Фронтон крыши. Технические требования к обустройству фронтонов

Сама конструкция фронтона всегда определяется типом стропильной системы, а именно наслонная она или висячая:

Висячая стропильная система состоит из готовых ферм, у которых нет несущего прогона в коньке. Тогда в доме с висячими стропилами фронтон будет состоять сам по себе, и его необходимо укреплять, а также дополнительно скреплять все элементы рядов между собой. Только так можно обеспечить фронтону ветровую устойчивость.
Если же конструкция кровли наслонная , тогда продольный коньковый прогон будет опираться на фронтон. В этом случае в нем делают переруб, который будет симметричным к коньку.

Кстати, каких-то отдельных ГОСТов и СНиПов для строительства фронтона сегодня нет, а его высота в основном зависит от типа крыши и угла ската.

Например, чем меньше угол наклона крыши, тем меньше высота фронтона и высота потолка мансарды, а чем выше фронтон, тем просторнее получится подкровельное помещение. Правда, при этом потолок будет слишком высоким и узким.

Сегодня многие проектировщики предлагают делать высоту фронтона равной высоте стены одного этажа. Ведь если сделать фронтон меньшим по высоте, сам дом будет выглядеть приземистым, а если больше – будет казаться, что крыша доминирует над зданием.

В любом случае, в этом вопросе лучше исходить из задачи рационального использования мансардного этажа.

Оптимальной высотой фронтона считаются 2,5-3,5 м. Так площадь под крышей будет функциональной, а экстерьер дома – вполне гармоничным. Чтобы понять, насколько удобно будет входить в помещение в полный рост уже после того, как в мансарде появятся полы и потолок, насколько просторной она будет, перед строительством прямо на земле изготавливают специальный шаблон из досок.

Фронтон в архитектуре. Все о фронтонах

Ответить на вопрос что это такое — фронтон, просто лишь в общем виде; реально тут есть целый ряд подводных камней. Очень важно разобраться, как сделать на крыше дома фронтон с козырьком своими руками. Придется изучить варианты из газоблоков и брусовые решения, другие широко используемые фронтоны частных домов.

Что это такое?

Термин «фронтон» появился в строительстве уже много веков назад. Но еще за тысячи лет до его появления такие части здания обустраивали обязательно. Суть этого строительного элемента — визуальное и практическое завершение фасадов различных построек. Иногда фронтонами оснащали колоннады и портики. На узких гранях храмов, построенных в античный период, всегда присутствовали фронтонные элементы. В эпоху Возрождения и в более поздние времена ими оборудовали крыши домов и даже обычных бань иногда. Одновременно с этим расширялось разнообразие фронтонных форматов.

Цели использования таких конструкций:

удержание кровельных перекрытий;
повышение общей жесткости крыши;
изоляция чердаков и мансард от влаги, птиц и насекомых, от разных посторонних предметов;
стабилизация температуры внутри здания;
поддержание возможности использовать верхотуру как жилое или техническое пространство.

Виды

Килевидный

Свое название этот красивый тип устройства фронтонов получил за визуальное сходство с перевернутым килем старинного парусника. Такой оформительский подход появился еще в древнерусский период. Килевидные конструкции встречаются преимущественно на кровлях с усложненной ломаной конфигурацией.

Учитывая стилистические корни, обязательно используют дерево. В XXI веке этот подход не слишком востребован, как и само классическое деревянное строительство в целом. Отлив в подобном случае также делают из дерева, хоть это и непрактично.

Треугольный

Этот формат распространен куда больше. Чаще всего используется конфигурация равнобедренного треугольника. В основном увидеть подобную конструкцию можно на двухскатных крышах. Стоит отметить, что треугольные фронтоны были созданы недавно, но уже успели набрать широкую популярность. Причина вполне очевидна — это самодостаточная конструкция, не требующая дополнительных дизайнерских элементов. Следует учесть, что крыши часто делаются с тремя или четырьмя фронтонами сразу.

Полукруглый

Эта конструкция стала широко распространена в период Ренессанса. Именно тогда высоко оценили эстетику наклонных карнизов. Завершающая часть декорирована в полуциркульном виде. Стоит указать, что часть версий делается с эллипсовидной либо овальной дугой — классическая круглая дуга не обязательна.

Старые наклонные карнизы сейчас и вовсе не используются — вместо них применяют дугообразное решение.

Ступенчатый

Хотя основные узлы будут те же самые, что и в других случаях, конкретное исполнение часто отличается. Суть состоит в том, что конструкция делится на четкие ступени. Чем ближе к верхушке, тем меньше такие ступени. Чаще всего ступенчатые фронтоны формируются из кирпича. Подобное решение типично для западноевропейской архитектуры, в отечественных условиях применяется крайне редко, а по некоторым данным — не используется вовсе.

Разорванный

Название полностью характеризует исполнение такого фронтона. Его края совсем не стыкуются. Этот промежуток разделяют украшениями или иными элементами, улучшающими облик постройки. Подчеркнуто незаконченный вид — своего рода изюминка этого варианта. Наиболее распространен разорванный фронтон был в период барокко, когда было обнаружено, что он радикально обогащает фасад.

Лучковый

Визуально сборка напоминает лук и тетиву. Профили выходят из одной точки. Иногда практикуется дополнительный разрыв. Лучковыми фронтонами начали пользоваться опять же в эпоху Ренессанса. Наращивая сегмент круга, получают «циркульную» конструкцию.

Трапециевидный

В основном его применяют при подготовке мансард. Подобные фронтоны наращивают полезное пространство внутри. Обязательно придется ставить дополнительные балки. В противном случае кровельная система не выдержит возникающих нагрузок. Еще один нюанс — крыша обязательно должна иметь полувальмовое устройство.

Раскрепованный

Считается, что это подтип разорванной конструкции. Кроме нескольких разведенных пространственно частей, тут используют еще и карниз. Именно его имя («раскреповка») и дала название всему формату. Исключительную популярность такая конфигурация получила в период барокко. Сегодня его можно увидеть на многих архитектурных и исторических памятниках.

Материалы

Дерево

Преимущество деревянных конструкций — дешевизна и легкость обработки, к тому же из них не выделяется никаких токсичных веществ. В строительстве частных домов используют сборки из досок с выбранным краем. Внешний вид визуально приятен.

Строение в целом становится симпатичнее, а резные детали успешно комбинируются с различными вариантами отделки и типами ландшафта. Деревянные детали требуется обрабатывать антисептиками и веществами с гидрофобными свойствами.

Источник: https://interer-i-dekor.ru-land.com/stati/vsyo-o-frontonah-krovli-chto-takoe-fronton-i-dlya-chego-neobhodim

Фронтоны парфенона. Строительство

Фронтоны домов с точки зрения архитектуры. 08

Современный карьер на горе..

Отчеты о строительстве Парфенона позволяют узнать, что мрамор, предназначенный для фронтонов, начали добывать в каменоломнях горы Пентеликон в 439-438 годах до нашей эры; скульптурные работы начнутся в следующем году. Отчетность также показывает, что расходы на раскопки и транспортировку были ежегодными. Это может означать, что каждый год для получения мрамора высочайшего качества использовались разные карьеры. Последние закупки мрамора в карьерах относятся к 434 году до нашей эры. По логике постройки здания скульптуры фронтонов должны были быть установлены почти в самом конце (перед установкой крыши), вероятно, в 432 г. до н.э.

С Адольф Михаэлис в 1871 г. статуи обозначаются слева направо буквой: от A до W для западного фронтона и от A до P для восточного фронтона.

Павсаний регулярно сообщает об авторах Работы он описывает. Однако он не сообщает об «авторе» фронтонов Парфенона. Возможно, даже будет мастером-строителем для каждого из фронтонов. Из-за размеров строительной площадки (около пятидесяти резных статуй за полдюжины лет), многие художники, должно быть, работали там, как показывают различия в стилях и техниках. Таким образом, западный фронтон кажется более изысканным, «искусственным» (почти маньеристическим), чем восточный. Возможно, что на статую или группу статуй приходился один художник. В счетах 434-433 указано, что скульпторам было выплачено 16 392 драхмы. Однако трудно сказать, является ли это общей заработной платой или зарплатой только за этот год. Для сравнения, общая стоимость каждого (гораздо меньшего) фронтона Храма Асклепия в Эпидавре составляла 3010 драхм. Роберт Спенсер Станир предложил в 1953 году оценку в 17 талантов на фронтоны и акротерионы.

Статуи - самые большие фронтальные статуи, сделанные в классической Греции, и почти все они представляют собой одно целое. Кроме того, они были вылеплены по кругу. То же самое было уделено передней и задней части, хотя последняя скрыта. Не исключено, что они были «выставлены» на месте во время ожидания установки на Парфенон. Тогда художники предпочли бы закончить их полностью. Тем не менее, отделка зависит от статуй, а значит, и от скульпторов. На одних детали, невидимые с земли, остались незавершенными, а на других дело обстоит иначе. Кроме того, некоторые из них (например, западная точка А) необходимо было выровнять, чтобы они соответствовали назначенному месту.

Глубокие прямоугольные бороздки на углах фронтонов могли указывать на наличие в этих местах лифта. -типа для установки статуй.

Над дорическим фризом ( триглифами и метопами ) нависал горизонтальный карниз из двадцати пяти блоков. мрамора. Ранг карнизов увенчал расписной сима ( пальметты и золотые цветы лотоса). Таким образом было отграничено длинное пространство 28,35 м и высотой (в его центре) 3,428 м или 3,47 м до глубины 0,90 м. Все статуи были установлены на горизонтальном карнизе, свес которого превышал 70 см, размещались либо на постаменте, либо на лежанке. Чтобы установить статую G, необходимо было выкопать карниз.

Фронтоны Храма Зевса в Олимпии, примерно на двадцать лет старше, и, похоже, оказали большое влияние для реализации фронтонов Парфенона. Размеры относительно эквивалентны: высота 3,44 метра на глубине 1 метр в Олимпии. Чтобы сделать их более заметными, из-за угла зрения некоторые статуи были наклонены наружу, как в Олимпии, а иногда и на 30 см выше пустоты. Даже у сидящих статуй ноги выступали за край. Системы крепления (дюбели и шипы) статуй на горизонтальном карнизе были почти одинаковыми в Афинах и Олимпии . Однако для самых тяжелых (в центре) скульпторам Парфенона пришлось внести новшества. Их держали железные подпорки, которые с одной стороны уходили в основание статуи, а с другой - глубоко в горизонтальный карниз и тимпан . Эти L-образные опоры придавали статуе вес, консольно опущенный на карниз.

Щипец. Значение слова «щипец»

ЩИПЕ́Ц , - пца́ , м.

1. Архит. Верхняя часть торцовой стены здания, ограниченная скатами крыши.

2. Охот. Морда (собаки, волка и т. п.). У этой собаки, если хотите знать, красавец мой, два существенных недостатка: стара и с коротким щипцом. Чехов, Предложение .

Источник (печатная версия): Словарь русского языка: В 4-х т. / РАН, Ин-т лингвистич. исследований; Под ред. А. П. Евгеньевой. — 4-е изд., стер. — М.: Рус. яз.; Полиграфресурсы, 1999; (электронная версия):

Щипе́ц — в архитектуре верхняя часть, в основном торцевой стены здания, ограниченная двумя скатами крыши и не отделённая снизу карнизом (в отличие от фронтона). Название обычно применяется к постройкам с крутой двускатной крышей, образующей остроугольный щипец, который иногда завершает главный фасад здания. В готической архитектуре остроконечный щипец называют также вимперг.Также щипцом называют декоративный треугольник над окнами и дверьми в готической архитектуре, богато декорированные щитовые стены храмов и крепостей.

Фронтон в древней греции. Значение слова «фронтон»

ФРОНТО́Н , -а, м. Архит. Завершение (обычно треугольное) фасада здания, портика, колоннады, ограниченное двумя скатами крыши по бокам и карнизом у основания. Маленький, острый и высокий фронтон с окошком --- был весь измалеван голубыми и желтыми цветами. Гоголь, Вий .

Фронто́н (фр. fronton, от лат. frons, frontis — лоб, передняя часть стены) — завершение (обычно треугольное, реже — полуциркульное) фасада здания, портика, колоннады, ограниченное двумя скатами крыши по бокам и карнизом у основания.
Узкие стороны античных храмов всегда оканчивались вверху невысоким фронтоном, треугольное поле или тимпан которого бывало украшено скульптурными фигурами, а боковые карнизы несли на себе края двускатной крыши сооружения. В последнюю пору римского искусства появились фронтоны другой формы, перешедшие потом в архитектуру эпохи Возрождения, а именно такие, в которых наклонные карнизы заменяются одним непрерывным дугообразным карнизом, так что образуется тимпан в виде сегмента круга. В позднейшее время форма фронтонов разнообразилась ещё более: появились фронтоны в виде трапеции, с боковыми карнизами, не сходящимися вверху, в форме равностороннего треугольника и др. Такие фронтоны устраиваются преимущественно не над фасадами, а над окнами, дверями и крыльцами.

Источник: https://interer-i-dekor.ru-land.com/novosti/fronton-doma-i-ego-vidy-s-opisaniem-i-harakteristikoy-opisanie

Фронтон дома. Устройство кирпичного фронтона

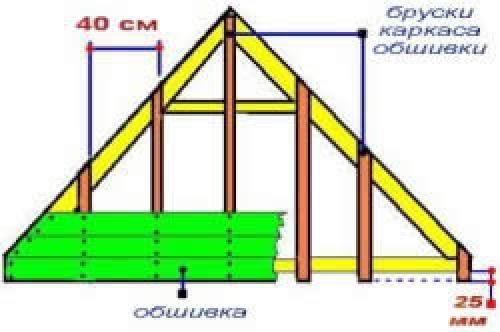

Схема обшивки фронтона.

Дома из кирпича очень часто предполагают и кирпичные фронтоны, что дает возможность устроить хорошее помещение чердака, которое можно оснастить под жилищной этаж или выполнить там кладовку. Подобные компоненты крыши своими собственноручно возводят конкретно при сооружении стен дома, держась при этом конкретных правил строительства системы фронтонов. В основном, говорит это о сужении кладки, какая обязана быть равной толщине фронтонного сооружения. Этот компонент делаем так, чтобы с внутренней его стороны было оставлено место для установки мауэрлата, без которого кровля строиться не должна.

Мастерим это чтобы устроить по максимуму хороший армирующий пояс, который обязан окольцовывать жилищную постройку. Неверное строительство кирпичных фронтонов не даст возможность окольцевать дом, что станет основой неравномерной нагрузки на стены, которая выполняется давлением стропильных ферм. Иначе говоря детали опоры должны иметь данную кладку, которая даст возможность положить мауэрлат или сделать армирующий пояс дома.

Процесс строительства такого типа учитывает следующий порядок действий, какие мастерим в указанном порядке:

Первым делом мастерим и ставим древесную рейку на торцевой стене. Высота рейки обязана быть равной высоте месторасположения грядущего конькового бруска.
От установленной рейки ко всем углам стеновой системе делаем натяжку ремонтного шнура. Это даст возможность выполнить видимость идеального треугольника, по какому и станет строиться фронтон.
Кладка из кирпича системы обязана выполняться определенно по натянутым шнурам, подгоняя при этом каждый кирпич, какой касается зрительной линии ската такого элемента для строительства, как кровля.
