Вода в пластиковых окнах накапливается вследствие регулярного образования конденсата на разных элементах конструкции. Также некоторая часть влаги попадает внутрь в виде осадков при открытой или неплотно закрытой створке. Если не заниматься отведением воды, она застаивается, и внутри конструкции начинают бурно развиваться микроорганизмы, причем этот процесс может сопровождаться появлением неприятных запахов. Во избежание подобных ситуаций разработчики пластиковых окон создали специальную дренажную систему, которая отводит на улицу всю накапливающуюся внутри конструкции влагу. Благодаря этому владельцам не нужно регулярно протирать окна изнутри, так как они самостоятельно избавляются от появляющейся воды.


что из себя представляет и как работает дренажная система окон

внутри профилей из пвх всегда имеются пустоты – внутренние камеры . именно с их помощью вода через окна выходит наружу. однако процесс естественного отведения влаги становится возможным только после небольшой модернизации профилей. для этого необходимо:

• сделать внутренние дренажные отверстия;
• прорезать наружные шлицы.

Подобные мероприятия выполняются в процессе изготовления окон при помощи специального фрезера, который позволяет делать одинаковые и аккуратные отверстия. Внутренние шлицы располагаются на раме в нижней зоне примыкания створки – именно туда стекает вся вода, которая отводится дренажной системой. Затем влага следует по внутренним каналам в камерах профиля и выводится на металлический отлив через наружные шлицы.

Некоторые владельцы армированных окон переживают, что наличие дренажных каналов спровоцирует коррозийные процессы. Им не о чем беспокоиться, поскольку отсеки со стальными вкладышами надежно защищены от воздействия воды внутренними сплошными перемычками между отдельными камерами.

защитно-декоративные заглушки для дренажной системы

чтобы уберечь систему от засорения со стороны улицы каждый внешний шлиц водоотводящего канала закрывается специальной заглушкой из пластика. эти элементы оконных конструкций выполняют не только защитную, но и декоративную функцию. для ламинированных и окрашенных в массе окон, подробнее о которых можно прочитать на окнатрейд, предусмотрены цветные заглушки. при этом белые декоративные колпачки иногда довольно быстро желтеют, что объясняется плохим качеством пластика, из которого они были изготовлены. если это раздражает, то такие недорогие элементы можно заменить самостоятельно. дренажные колпачки легко без инструмента вынимаются из рамы и еще проще вставляются в наружные шлицы.

Чтобы вода не застаивалась во внутренних камерах, а выходила самотеком на улицу, окна должны быть установлены по ГОСТу, которым предусмотрен нужный угол наклона рамы. Если не соблюдать эти нормативы, то влага не только будет застаиваться, но и может зимой замерзнуть во внутренних камерах, что крайне нежелательно.

уход за дренажной системой окон

чтобы иметь сухие изнутри пластиковые окна, дренаж нужно регулярно прочищать от грязи. делать это лучше всего дважды в год – весной и осенью. ухаживать за дренажной системой можно самостоятельно, так как процесс не требует специальных навыков и инструмента. состоит эта процедура из следующих этапов:

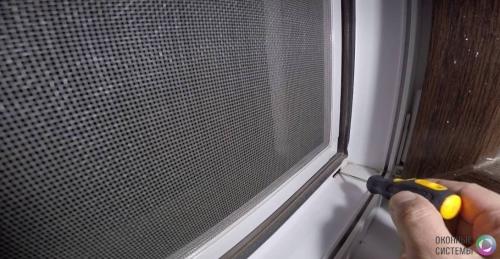

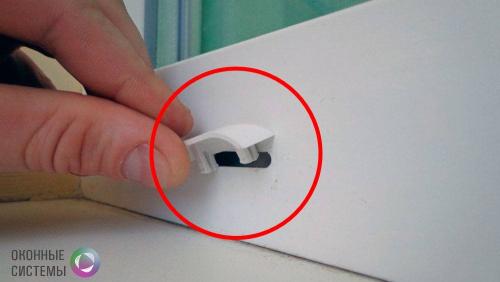

• открывается створка, и снимаются декоративные заглушки;
• гибкой упругой металлической проволочкой прочищаются внутренние и наружные шлицы;
• на внутреннюю сторону рамы медленно выливается немного воды, которая должна вся стечь на отлив;
• процедура повторяется до тех пор, пока из внешних отверстий не будет течь чистая вода.

Больше ничего для ухода за дренажной системой не требуется. Чтобы каналы меньше забивались грязью, рекомендуется регулярно вытирать влажной тряпкой внутреннюю часть рамы по всему периметру.

Дренажные отверстия в алюминиевых окнах. Почему образуется вода в створках аллюминиевого профиля застекленного балкона

Подскажите пожалуйста что делать если проотекает алюминевое остекление балкона. Вода скапливается в канавках створок.
НАТАША СЛАНЕВСКАЯ

Остекление холодным алюминиевым профилем – один из самых распространенных сейчас способов остекления. Раздвижные балконные конструкции снабжаются специальными щеточками, препятствующими попаданию грязи, дренажными отверстиями и отливом воды сверху и снизу, по желанию клиента, а также ручками-защелками только с внутренней стороны.

К недостаткам раздвижных конструкций из алюминия для остекления, помимо слабой теплоизоляции балкона или лоджии следует отнести то, что несущая нижняя направляющая недостаточно защищена от попадания осадков. Ведь одна из направляющих всегда остается незащищенной от воздействия окружающей среды. "Голый" металл сразу же реагирует на изменение температуры: если в раме, где нет дренажного отверстия, скопились дождевые капли или конденсат, а к вечеру ударил мороз, то оконная система обледенеет. Поэтому, если производителем или установщиком не предусмотрены отверстия для вывода воды наружу, движения створок может быть затруднено. Отвод атмосферной влаги должен осуществляться при помощи так называемого слезника, выполненного из оцинкованной кровельной стали или листового алюминия. Для предотвращения попадания воды в направляющий желобок, к нижней обвязке створок крепят "слезничок", который выполняется из алюминиевого уголка 12x12 мм.

Водозащита, например, в алюминиевом профиле PROVEDAL обеспечивается уплотнением между передними кромками подвижных створок и между подвижными и неподвижными створками. Уплотнение выполняют резиновыми прокладками или другими уплотнителями. Посмотрите, есть ли таковые у вас между стеклом и рамой. Их наличие должно полностью исключать возможность протечки воды снаружи, попадания пыли или грязи. Антиобледенение (у той же фирмы) выполняется специальными сливными отверстиями на профиле снаружи. Они способствуют, при любых осадках, выходу воды не давая возможности переливаться ей через край профиля внутрь (весна, лето, осень) и обледенеть в направляющих - например, зимой.

Поскольку у вас образуется избыточное количество воды в канавках створок, возможно, фирма-установщик недостаточно качественно подошла к своей работе и просто выполнила ее с браком. Или у этой фирмы такие характеристики, как водозащита и антиобледенение не предусмотрены совсем. Попытайтесь обратиться за разъяснением данных вопросов к фирме-установщику. И по возможности спокойно обсудить с ними эти проблемы. Возможно, у них найдется свое объяснение того, почему образуется влага на створках, установленных ими рам.

Вентиляционные отверстия в пластиковых окнах. Клапаны приточной оконной вентиляции

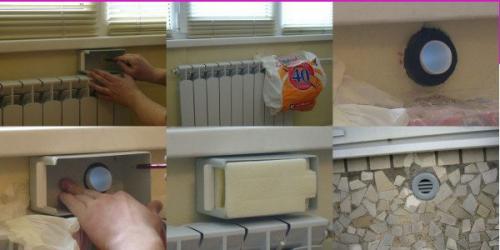

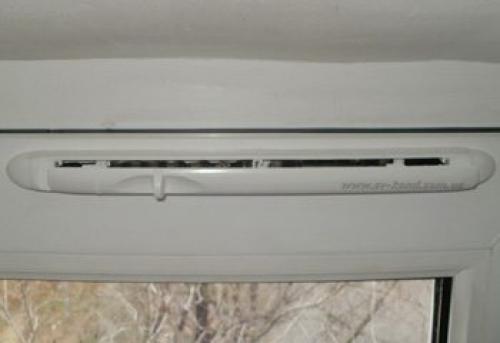

Чтобы поддерживать микроклимат не только возле  пластикового окна, но и по всему помещению, вентиляционные клапаны  должны быть многофункциональными. Ниже рассмотрим их основные параметры, которые характеризуют класс приспособления:

1. Способ установки предлагает нам два варианта:

• замену старого стеклопакета новым, но уже с меньшими размерами, чтобы установить вентклапан в образовавшееся пространство;
• размещение клапана в верхнем переплете одной из оконных створок.

У первого метода есть недостатки – снижается световой поток, и увеличиваются денежные расходы.

Совет: рекомендуем использовать второй вариант, он дешевле и время работ не превысит получаса.

Вентиляционные отверстия в пластиковых окнах необходимы для баланса воздушных масс

1. Управление — автоматическое или ручное . Рекомендуем не рассматривать варианты клапанами, которые нельзя регулировать. По цене предпочтительным выглядит ручной способ управления, который дает возможность регулировать подачу воздуха и экономить тепло. Автоматический режим позволяет поддерживать в помещении выбранную температуру и влажность.

Совет: если нужно, можно совместить оба режима, для чего устанавливается комбинированная система управления.

1. Нормы воздухообмена – должны обеспечивать по притоку и оттоку воздуха его смену в помещении на уровне не менее 30 м³/час на одного человека.

1. Уровень шумопоглощения . Современная конструкция окна позволяет гасить шумы мощностью на 30-35 дБ, поэтому инструкция требует установки вентклапана с такими же техническими возможностями.

1. Эксплуатация в зимних условиях может быть сложной, так как трудно заранее угадать – будет появляться конденсат или наледь в условиях низких температур. Это все же зависит от характеристик воздуха в помещении и снаружи, параметров его потоков, материал корпуса и других.

Вентиляция в комнате с пластиковыми окнами имеет свои особенности

Мы предлагаем вам для исключения некоторых «факторов риска» сделать следующее:

• обеспечьте достаточную теплоизоляцию клапана, обратив особое внимание на часть, расположенную снаружи помещения;
• установите пластиковый «теплоразрыв», если используется металлический корпус.

Сам клапан является сложным устройством, поэтому его средняя стоимость может достигать $40-60.

Расположение дренажных отверстий в ПВХ. Как устроена дренажная система пластиковых окон

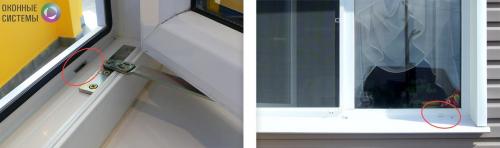

Для удаления воды служат дренажные отверстия в окнах ПВХ, расположенные у внешнего края фальца и возле внешнего притвора оконной рамы. Открыв створку, можно увидеть эти отверстия.

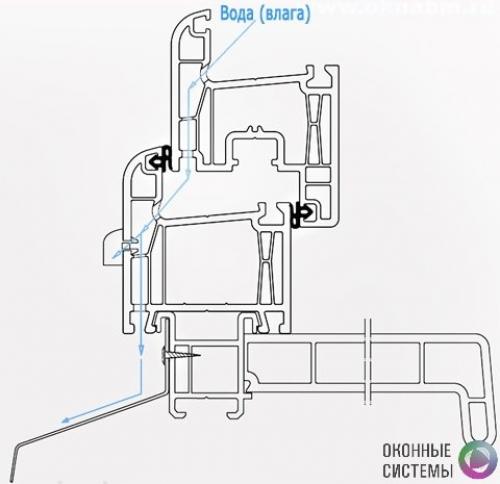

Поверхность профиля в этих областях имеет уклон наружу, как раз в сторону вентиляционных отверстий, благодаря чему конденсат не застаивается в полости и удаляется полностью.

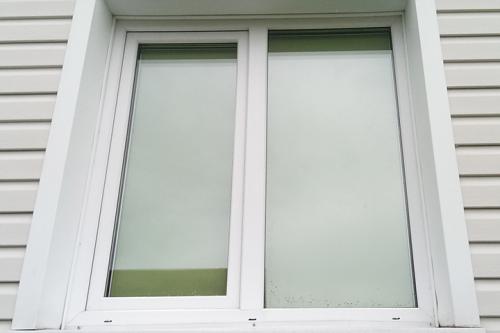

Куда ведут дренажные отверстия в окнах ПВХ? Часто на внешней поверхности оконной рамы можно увидеть небольшие козырьки. Это и есть выходы дренажной системы окна. То есть отверстие ведет в полость профиля, ближайшую к наружной поверхности. Наружное, выходное отверстие проделывается над горизонтальной перемычкой внутренней полости, которая ограничивает проникновение воды далее и выводит ее наружу. Декоративные козырьки на выходных водоотводных отверстиях в окнах ПВХ служат защитой от попадания внутрь внешней влаги и средством эстетического оформления окна.

Однако это не единственный вариант организации дренажной системы пластиковых окон. Канал отвода воды может проходить в полости профиля вертикально, до крайнего паза на его нижней поверхности. В этом случае отвод воды осуществляется через отверстие под профилем, которое не видно снаружи и хорошо защищено от атмосферной влаги.

При таком устройстве системы окна отлив должен устанавливаться только во второй паз профиля, иначе вода из канала будет попадать под отлив, что приведет к намоканию монтажного шва и расположенных ниже материалов.

Водоотводная система пластиковых окон вполне может сочетать оба способа вывода конденсата наружу. В любом случае следует очень внимательно отнестись к монтажу отливов и не успокаиваться при виде дренажных отверстий в окнах ПВХ на внешних плоскостях профилей.

Устройство осушающей системы пластиковых окон предусматривает и вентиляцию полостей, необходимую для беспрепятственного стока конденсата. Водоотводная система окна имеет такие же каналы и в верхнем рамном профиле. Это необходимо для выравнивания давления в дренируемых полостях. Выпуская наружу воду, водоотводная система окна одновременно впускает внешний воздух, благодаря чему конденсат «не зависает» в каналах из-за пониженного давления в полостях профилей.

Дренажные отверстия в окнах ПВХ гост. Система отвода влаги

Выполняется на этапе производства. ГОСТ 30674-99 определяет, что каждое окно должна быть оборудовано системой для вывода из камеры влаги — той, которая попала через внешнее уплотнение или выпала в виде конденсата между рамой и створкой окна. На деле это выглядит следующим образом: капли воды по водоотводящим каналам попадают в фальц рамы, стекают в водоотводящий шлиц и оттуда через дренажные отверстия на улицу.

Водоотводящие каналы и шлицы. Водоотводящие каналы в фальцах рамы, хотя и выглядят горизонтальными, на деле имеют небольшой уклон. Вода, образовавшаяся внутри окна, стекает по нему в специальный шлиц — его фрезеруют в цеху при изготовлении. В фальце также установлены с определенным шагом выравнивающие прокладки, так называемые «мосты», предназначенные для монтажа стеклопакета. Водоотводящие шлицы устроены так, чтобы влага не попала на металлическое армирование профиля и не вызвала коррозию.

Дренажные отверстия. Находятся на внешней стороне рамы, в нижней части. Через них излишняя влага уходит наружу. Эти же отверстия, как и водоотводящие каналы, служат и для проветривания внутренних полостей рамы и створки. Делают дренажные отверстия в трех направлениях: под углом со стороны стеклопакета (их закрывают специальными защитными колпачками), в нижней части внешней камеры створки (не нуждаются в заглушках) и на лицевой поверхности рамы (закрывают декоративными накладками). Закрываются эти отверстия для того, что бы осадки не проникали снаружи внутрь окна. Можно сделать и невидимые дренажные отверстия, но это дополнительная опция.

Сколько нужно? Согласно ГОСТ 30674-99 при длине профиля до 1000 мм делают два дренажных отверстия, более 1000 мм — три. Размеры дренажных отверстий для рам и импостов: 5×20 мм. Фрезеруются они в цеху, имеют продолговатую форму. Точное расположение должно соответствовать рекомендациям изготовителя профиля. Для обеспечения воздухо- и водонепроницаемости по всему контуру рамы и створки устанавливают пористое уплотнение. Хорошие окна имеют также компенсационные отверстия. Они располагаются в верхней горизонтальной части коробки и служат для того, чтобы давление внутри конструкции выравнивалось и уходила вода.

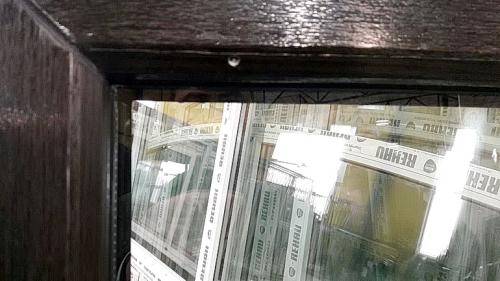

Компенсационные отверстия в окнах. Системы вентиляции в окнах ПВ. 2019

Пластиковое окно - это технически сложный продукт, защищающий помещение от уличного воздействия. Для полноценного функционирования изделий важен каждый элемент, каждая деталь. При выборе пластикового окна рекомендуем обратить внимание, в том числе, и на системы отверстий в ПВХ-раме.

Согласно ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия » ПВХ-изделия должны включать в себя систему отверстий:

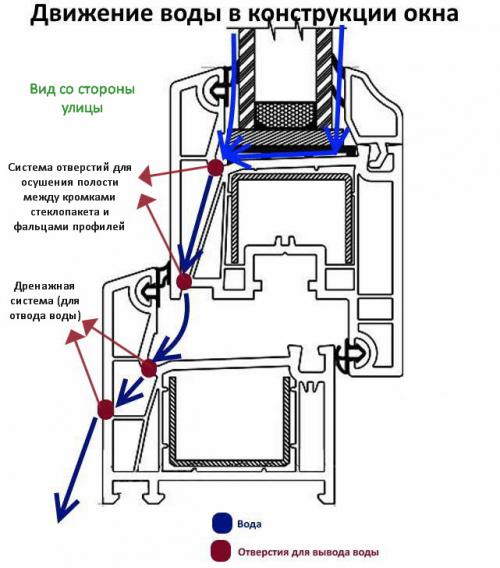

1. Система для осушения полости между кромками стеклопакета и фальцами профилей. Данная система отверстий просверливается в открывающихся элементах оконного блока, расположена в наиболее глубоких частях фальцев профиля.
2. Дренажная система (система для отвода воды). Данная система просверливается внизу горизонтальной части коробки оконного блока и при открытии окна заметна, с улицы дренажные отверстия закрываются декоративными накладками. Фальц коробки ПВХ-окна имеет уклон наружу, как раз в сторону дренажных отверстий, благодаря чему влага не застаивается и самоудаляется.

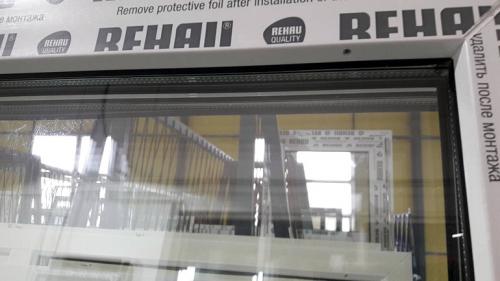

3. Система отверстий для компенсации ветрового давления. При ветровой нагрузке влага может не полностью покинуть профиль через дренажные отверстия. Это происходит из-за внешнего давления, оказываемого ветром. Соответственно, необходимо выровнять давление, чтобы впустить внутрь воздух. Поэтому такой тип отверстий выполняется в верхней части рамы. Ещё одним важным моментом является то, что система отверстий для компенсации ветрового давления и система для отвода воды должны фрезероваться со смещением не менее 50 мм. Если их профрезеруют на одном уровне, может появиться эффект свистка. Диаметр отверстий должен составлять не менее 6 мм.

4. Система отверстий для снижения нагрева цветных профилей. У профилей, обращенных цветной лицевой поверхностью на уличную сторону, в целях уменьшения теплового воздействия солнца и во избежание связанных с этим нежелательных деформаций, обязательно должна быть организована вентиляция всех внешних предкамер. Для этого в каждой штанге профиля, внешние предкамеры которой не были вскрыты при фрезеровании отверстий водоотвода / вентиляции, необходимо выполнить минимум по одному отверстию с каждой стороны.

Компенсационные отверстия в окнах ПВХ. Зачем нужны дренажные отверстия в пластиковых окнах

Оконные системы из ПВХ состоят из нескольких воздушных камер, благодаря чему надежно изолируют тепло и не промерзают зимой. Необходимое условие сохранения функциональности конструкций — наличие в профиле ПВХ-окон дренажных отверстий. При выпадении конденсата или осадков они отводят влагу из системы, обеспечивают внутрикамерную вентиляцию.

Зачем нужны водоотводящие каналы пластиковых окон ?

• Водоотведение . Внутрь ПВХ-рамы проникает влага, идущая сквозь негерметично закрытые створки. И для вывода жидкости наружу во избежание промерзаний и порчи системы требуется специальный механизм — дренаж. Устроен он достаточно просто, но способен исключить попадание воды на армирующий профиль. При скоплении достаточного объема влаги жидкость выходит на оконную поверхность по водоотводящему шлицу. Последний фрезеруется при производстве оконных профилей.

• Вентиляция внутри камер . Водоотводящие детали служат вентиляционными отверстиями в пластиковых окнах. Они помогают проветривать камеры — пропускают в профиль воздух. А влага беспрепятственно выходит на поверхность окон.

Сколько дренажных отверстий должно быть на раме ?

Минимальное количество вентканалов на оконной раме — два. Они бывают круглые, плоские. Крупногабаритные конструкции оснащаются большим числом воздушных отверстий. Обычно на каждую секцию более 60 см в ширину приходится по 2 вентканала. У секций шире 60 см их число увеличивают.

Можно ли самостоятельно сделать оконный дренаж ?

Редкое окошко нуждается в дополнительном высверливании вентканалов. Однако при такой необходимости их может просверлить заказчик профилей или монтажники. Перед сверлением необходимо найти разрез профильной системы с размерами и посчитать габариты наружной камеры. Лучше сверлить пластик фрезой. Но подойдет и стандартное сверло, по величине подходящее для вентиляционной заглушки. Обычно ее поставляют вместе с профилем.

Как чистить дренажные отверстия в окнах ?

Водоотводная конструкция, чрезвычайно важная для функциональности и долговечности окон, практически незаметна благодаря заглушкам дренажных отверстий в тон профиля. Накладки защищают водоотводящие каналы от засорений и влаги. Периодически их все-таки нужно очищать. Засоры дренажной системы могут привести к печальным последствиям. Зимой замерзнет вода в пластике — он будет пропускать холод, профиль разрушится. Во избежание подобных неприятностей необходимо хотя бы 1–2 раза в год при мытье окон удалять пыль из дренажных каналов. Найти их просто. Откройте оконные створки. Внизу рамы вы увидите вентканалы. Для их очищения удобно использовать щеточку с пластмассовым ворсом, проволоку. Проще, быстрее и эффективнее убирать грязь пылесосом.
