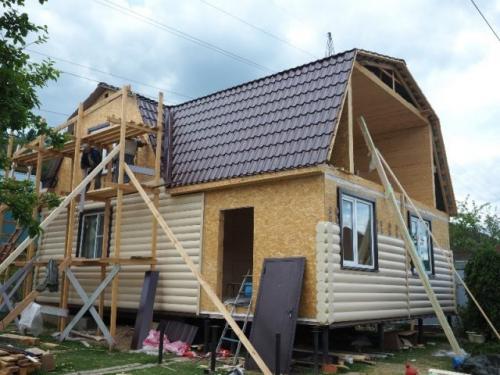

Владельцам многоугольных пристроек придется сложнее. Многоскатные сооружения называют ломаными, реже – шатровыми. Такие ярлыки придумала не строительная литература, а люди, и встречаются они в основном в разговорной речи.

Технология соединения двух разных скатов:

1. Если пристройка возведена самостоятельно, излом кровли пойдет по определенным стропилам – для каждой поверхности будет соответствующая балка. Ее нижней конец, как правило, опирается на столб. Стены дополнительной постройки также опираются на столбы.

2. Количество скатов существенно не влияет на способ соединения двух разных крыш. Здесь, как и в предыдущем случае, важно защитить места пристраивания от воды. Горизонтальные поверхности в этом случае заслуживают отдельного внимания, так как они наиболее уязвимы к протечкам. На некоторых типах кровли их может не быть, такие крыши более устойчивы.

3. Соединить 2 крыши со скатами, одна из которых – многоскатная, не так сложно. Конструкция отличается от трехскатной лишь тем, что у нее нет коньковой балки. Кровля имеет вид нескольких треугольников, верхние части которых сходятся в общей точке. При соединении сторон понадобится защитный уголок, препятствующий проникновению воды.


Внимание! Влагостойкую прокладку необходимо устанавливать вне зависимости от типа строения, даже если горизонтальной части в них не предусмотрено.

Соединение двух крыш с разными по форме скатами

Внешние стороны крайних треугольников располагают так, чтобы они примыкали к стене главного здания. Технология остается аналогичной соединению двух двускатных крыш с разными фронтонами, которая была описана выше.

Соединение ломаной крыши с основной с отличием по крутизне

Иногда случается, что крышам дома и пристройки свойственна разная крутизна. Здесь хозяину понадобится подвести свес дополнительной крыши к основной на 15 см. Главное сооружение будет защищать место соединения двух крыш от засорения, проникновения воды. Никакой состыковки в этом случае не потребуется, поскольку каждая кровля установлена на собственную обрешетку.

Связанные вопросы и ответы:

Как соединить крыши двух домов. Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

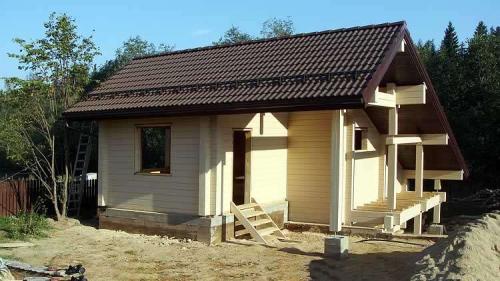

Фото №1 — двускатная крыша с одинаковыми скатами

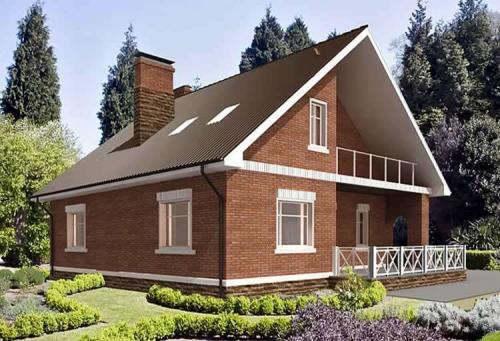

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

Соединение крыши пристройки с домом. Виды крыш пристроек

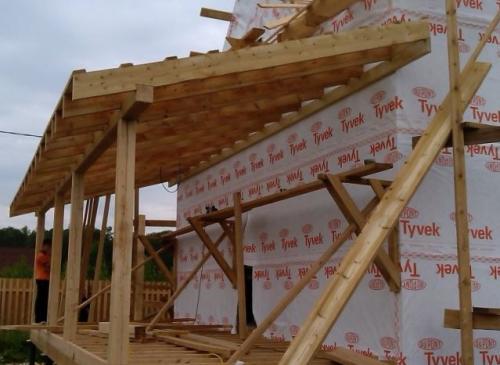

Односкатная крыша пристройки к дому — самый распространенный вариант. У такой крыши простая стропильная система, а монтаж кровельного покрытия сводится к зашивке ровного прямоугольника. К тому же, односкатная пристройка хорошо смотрится: из-за простоты ее легко гармонично вписать почти в любую архитектурную композицию. Еще ее можно сделать вообще практически незаметной, если смонтировать кровлю так, чтобы визуально она была продолжением ската. Так пристройка с односкатной крышей будет выглядеть не как отдельная постройка, а как часть дома. Главное, чтобы скат получился не слишком длинным, иначе будет перекос композиции, и дом будет смотреться непропорционально. Наглядный пример гармонично продленной односкатной крыши с пристройками на фото:

Второй по популярности вариант — это плоская крыша. У нее такие же преимущества, что и у односкатной кровли, разве что снег с плоской крыши плохо сходит, поэтому расчетная нагрузка больше и стропильная система нужна помощнее. Зато плоская кровля пристройки отлично подходит для домов в одном из современных стилей. Еще на ней можно сделать террасу и получить двойную пользу: и расширение жилой площади дома, и видовую площадку для отдыха.

Часто кровлю пристроенного навеса или веранды делают арочной. Такая крыша пристройки к дому смотрится воздушно и элегантно, визуально вытягивает постройку вверх, не утяжеляет дом. Кроме того, за счет обтекаемой формы на арочную кровлю ниже как ветровая, так и снеговая нагрузка. При маленьком радиусе скругления снег вообще будет сходить с такой крыши, не задерживаясь.

Двускатная крыша пристройки встречается намного реже. В основном, такую форму кровли используют при капитальной перестройке дома, когда здание расширяют и превращают его из прямоугольного в Г-образное или добавляют второе крыло. В этом случае двускатная крыша встраивается в дом по принципу щипцовой конструкции. Хорошо смотрится двускатная крыша у пристроек, сделанных не по бокам, а у фронтальной или задней части дома, например, у крыльца. Так дом приобретает более сложный и сбалансированный силуэт.

Четырехскатные, купольные, вальмовые крыши пристройки редки. Они сложны в монтаже и подходят далеко не ко всем зданиям. Зато, как и двускатными, такими крышами охотно перекрывают новые щипцы дома при его реконструкции. Кроме того, конструкции из четырех и более скатов хороши, когда нужно перекрыть пристройку сложной формы, например, Г-образную, построенную около одного из углов дома, или П-образную, охватывающую три стены здания.

Конусные и купольные крыши — это, скорее, экзотика, чем реальный вариант. Крыши такой формы делают, когда кровля пристройки к дому должна быть максимально декоративной. Как правило, пристройки-башенки делают при капитальной реконструкции здания, чтобы уравновесить его облик. Так, если с одной стороны обычного двускатного здания планируется сделать длинную односкатную пристройку, завершить ее можно одной или двумя декоративными башнями, чтобы визуально сбалансировать композицию по плотности элементов и высоте.

Соединение двух крыш разных уровней. Слепая («Калифорнийская») ендова

Система со слепой ендовой это способ установить соединяющиеся крыши без установки стропил ендовы. Это предпочтительный способ, когда вы собираетесь добавить пристройку (дополнительное крыло) к старому дому. Чем разбирать старую крышу, чтобы вставить стропило ендовы, гораздо легче дать новой крыше пересечь старую с помощью слепой ендовы. Но даже в новом доме это самый быстрый способ, когда, например, формируют фальшивые слуховые окна на скатах крыши. Используйте слепую ендову всегда, когда стропила основной крыши будут обшиваться снизу для формирования потолка мансарды.

Чтобы сконструировать крышу со слепой ендовой, первое, что необходимо — это установить наслонные стропила на основной крыше и обшить часть, на которую должны попадать ендовы (см. рис. внизу страницы). Некоторые правила требуют, чтобы была обшита вся крыша, даже под второстепенной крышей, чтобы обеспечить максимальную прочность.

Конек слепой ендовы может быть размечен по длине, продлив приложенную доску конька до основной крыши.

Когда основная крыша установлена и обшита, продолжайте устанавливать наслонные стропила на второстепенной крыше и продлите коньковую балку до обшитой области основной крыши ( как показано на верхнем фото). Когда удлиненный конец конька дотронется до основной крыши, отметьте его длину. Держите другой обрезок коньковой балки вдоль удлиненного конька на основной крыше, и начертите линию угла наклона крыши на удлинении. Распилите и прибейте удлиненную балку конька к месту поверх обшивки, проверяя и на вертикаль и на горизонталь.

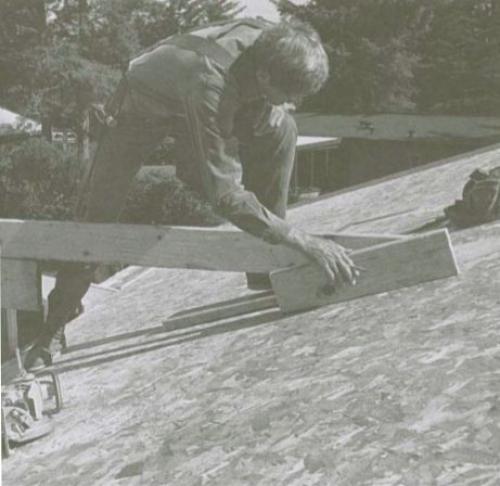

Уложите другой обрезок балки конька вдоль основной крыши, прижав к приложенной доске и прочертите на ней угол наклона крыши.

Отпилите вдоль прочерченной линии, и прибейте удлиненную часть конька на место.

Теперь отбейте меловую линию ендовы, держа один конец шнурки у удлиненного конца конька, а второй протяните вниз к внутреннему углу. Это точка, где соединяются обшивки обеих крыш. Вдоль этой линии, дополнительная поддержка необходима, как опора для нижних концов нарожников ендовы. Нарожники не должны прибиваться прямо к обшивке, поэтому прибейте две доски 2,5×15 см, или два куска фанеры аналогичной ширины, вдоль линии ендовы, держа их достаточно далеко, чтобы верхний край стропил совпал с линией и с остальной крышей. Чем круче крыша, тем ближе будет линия к этим доскам. Чтобы определить точное расстояние, натяните шнурок от конька пересекающей крыши к меловой линии ендовы и придвиньте к ней эту доску или фанеру.

Пространство между последним наслонным стропилом у конька и концом ендовы теперь заполнено нарожниками, которые установлены парами на ребро и укорочены на общую разницу. Как и обычные нарожники ендовы, они должны быть подпилены вертикально у конька. У нижнего конца они должны быть подпилены горизонтально, в соответсвии с углом наклона крыши. Горизонтальный распил на них будет либо справа, либо слева, в зависимости с какой стороны конька они будут прибиты. Сделайте диагональную отметку, указывающую направление для каждой пары нарожников.

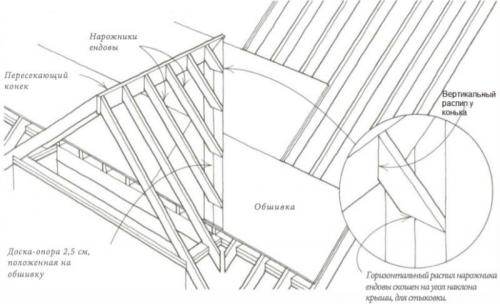

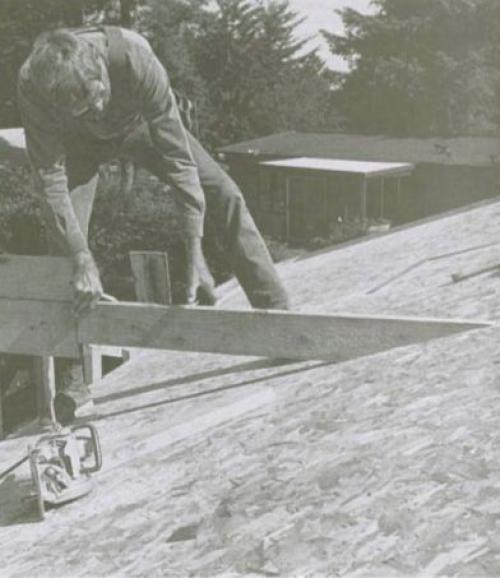

Наиболее быстро можно разметить нарожники слепой ендовы с помощью лекала показанного на рисунке справа внизу.

На нарожниках, уложенных на ребро разметьте лекалом линию распила конька. Для горизонтального распила, приложите лекало так, чтобы конец был вровень и с той же стороны, чтобы и метка длины, и диагональная метка соединялись на нарожнике. Каждый нарожник, каждого комплекта, получит горизонтальную линию распила на противоположных концах.

Линия конька пилится, как и у наслонного стропила. Чтобы распилить горизонтальную линию, установите пилу на нужный угол наклона крыши и следуйте разметке. Удостоверьтесь, чтобы распил шел в направлении диагональной метке: один налево, другой направо.

Теперь прибейте нарожники по месту к коньку, следуя разметке коньковой балки. Прибейте нижний конец, горизонтальный распил, к доске-опоре 2,5х, уложенной на обшивку . Прибейте гвоздями наискось, а не прямо, чтобы уберечь диск пилы, когда будете обшивать крышу.

Если крыши пересекаются на одинаковой высоте обвязок стены, нужно вставить в свес фальшивый конец ендовы, чтобы дать обшивке место для стыковки. Доска-опора 2,5х, которая формирует ендову на основной крыше может выступать до свеса. Самый простой способ отпилить фальшивый свес вальмового стропила — положить обрезок стропила на ребро справа от ендовы, оставив его выступать в сторону свеса и над концом наслонного стропила.

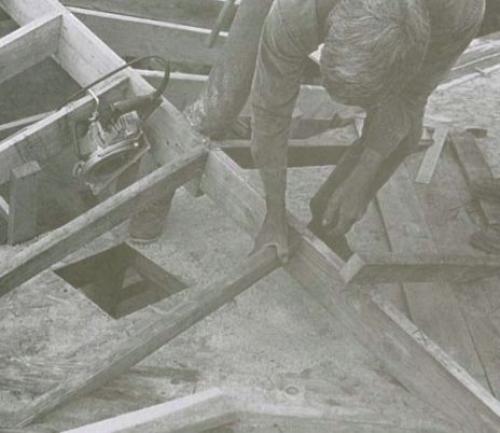

Нарожники слепой ендовы прибиваются от конька к доске-опоре 2,5х, которая крепится к основной крыше.

Наслонные стропила пилятся под углом 45 ° , чтобы дать фальшивому концу войти между стропилами.

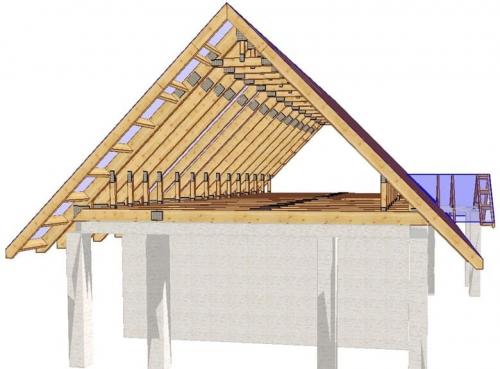

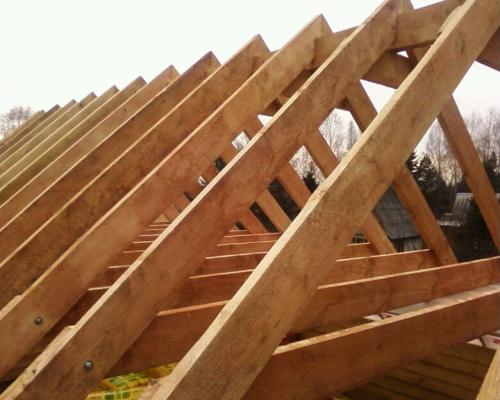

Двускатная крыша. Монтаж двухскатной крыши

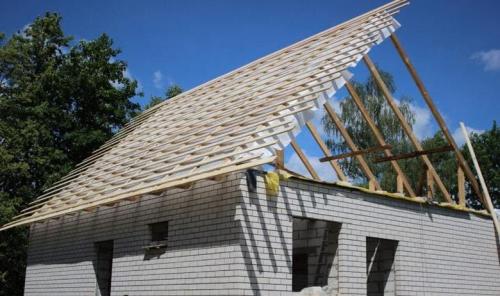

Устройство кровли – один из самых ответственных моментов в строительстве зданий. Ведь их долговечность и комфорт пребывания в них больше всего зависит от качества верхней части и ее устойчивости к природным факторам. Двускатная крыша – наиболее простая в возведении конструкция, а значит, и самая популярная. Но, невзирая на внешнюю простоту, монтаж двускатной крыши требует точных расчетов и соблюдения определенных правил , о чем и пойдет речь в данной статье.

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

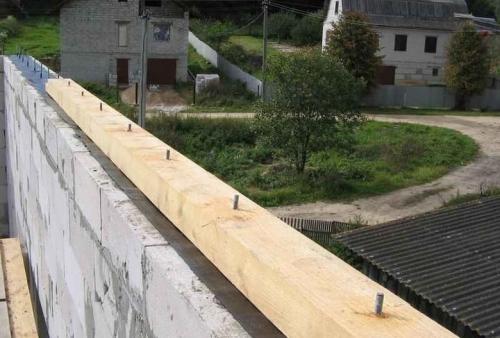

• Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

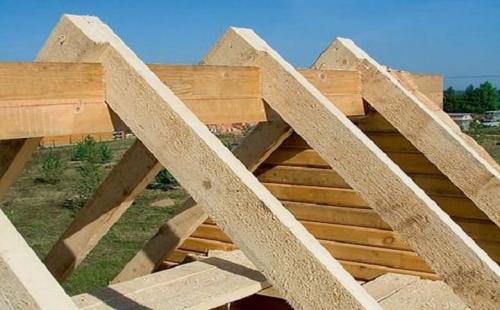

• Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

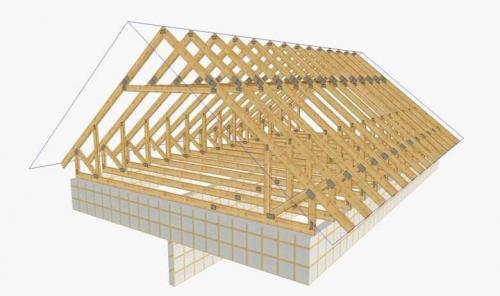

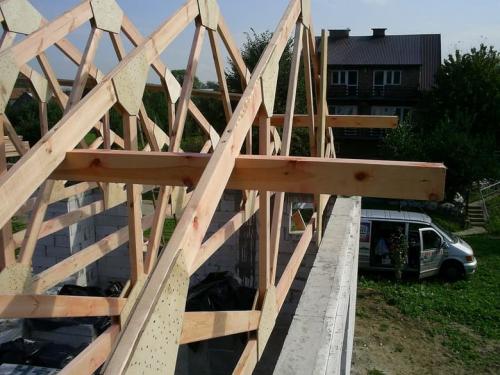

• Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

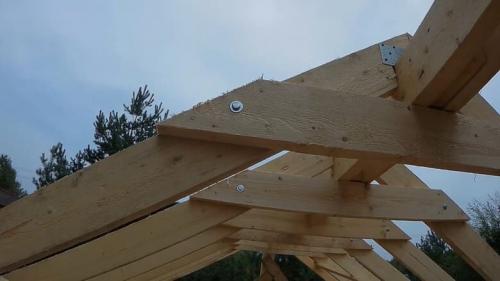

• Конек (или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

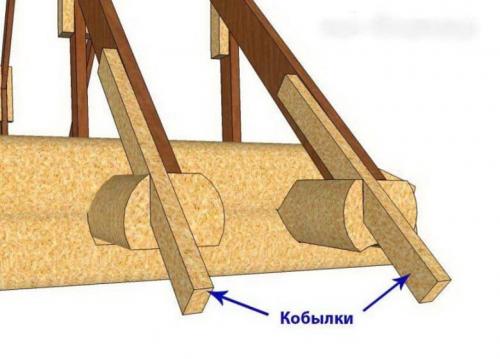

• Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

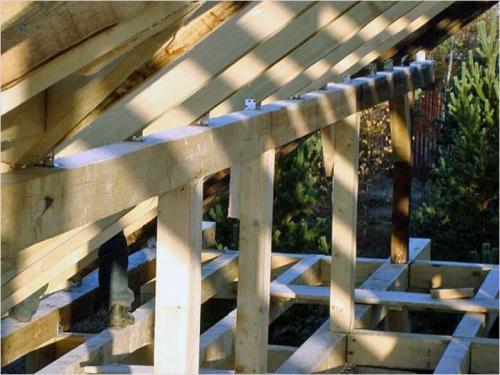

• Стойки – вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

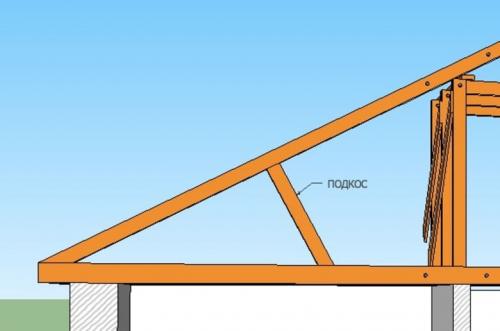

• Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

• Затяжка – также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

• Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

• Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

• Прогон – практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Преимущества и недостатки двускатных крыш

Конструкция представлена двумя равными скатами, расположенными друг напротив друга. Снизу они опираются о несущие стены здания, а сверху соединены в коньке. Плоскость, получившаяся между скатами (стена), называется фронтон. Он может иметь окно для освещения чердака или быть сплошным.

Если выбрать красивые чердачные окна, это придаст всему облику дома дополнительной воздушности.

Монтаж двускатной крыши более всего распространен в частном строительстве на домах с самой простой архитектурной формой.

Для двускатных крыш подойдет любой тип кровельных материалов. Кровля будет иметь привлекательный, аккуратный вид и надежно защищать дом от факторов внешней среды. Чтобы придать архитектурному облику декоративности и индивидуальности, можно выполнить отделку фронтонов.

Как соединить старую крышу с новой. Примыкание двух крыш. | Все о ремонте

1. Примыкание двух крыш.
2. Как соединить две односкатные крыши. Плюсы и минусы односкатной крыши для дома
3. Врезание крыш друг в друга. Устройство ендовы
4. Пристройка к дому с ломаной крышей. Расчет уклона ската односкатной крыши
5. Примыкание крыши веранды к дому.Конструкция крыши и ее особенности
6. Стык двух крыш. Типы стропильных систем

Примыкание двух крыш.

В последние годы номенклатура применяемых в России кровельных материалов расширилась за счет выпуска новых отечественных и появления на российском рынке зарубежных материалов. К ним, в частности, относятся наплавляемые битумно-полимерные, полимерные и термопластичные рулонные материалы, обладающие высокой прочностью, деформативностью и гибкостью при отрицательных температурах, что позволяет сократить количество слоев в кровельном ковре. Особенностью наплавляемых рубероидов является наличие у них приклеивающего мастичного слоя, нанесенного в заводских условиях, что способствует снижению трудозатрат в процессе производства кровельных работ по сравнению с кровлями из традиционных материалов, наклеиваемых на мастиках непосредственно на объекте строительства.

Увеличение объемов дачного строительства, в том числе коттеджей , а также строительства многоэтажных жилых и других типов зданий с верхними этажами в виде мансард, крыши которых имеют различную, не редко очень сложную конфигурацию и относительно большие уклоны, привело к появлению на отечественном рынке новых штучных материалов, к которым относятся цементно-песчаная, металлическая и гибкая (битумная) черепица, битумные волнистые листы.

Кровля из штучных материалов отличается наличием в ней специфических элементов, которые присущи только такому типу кровли и предусмотрены для обеспечения ее надежности в процессе эксплуатации. С этой же целью такой тип кровли комплектуется набором дополнительных материалов и элементов, позволяющих обеспечить вентиляцию конструкции крыши, ее водонепроницаемость, а также быстроту и качество ее устройства.

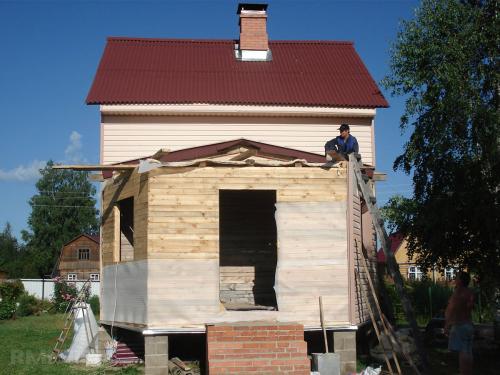

Крыша над тамбуром. Кровля и примыкание к фасаду

Вне зависимости от конфигурации кровли, рекомендуется выводить стены в общую плоскость чтобы торцы образовывали практически готовый мауэрлат . Достаточно закрепить на стенах по массивному брусу порядка 100Х150 мм, после чего можно приступать к установке стропильной системы, тип которой и определяет форму крыши тамбура.

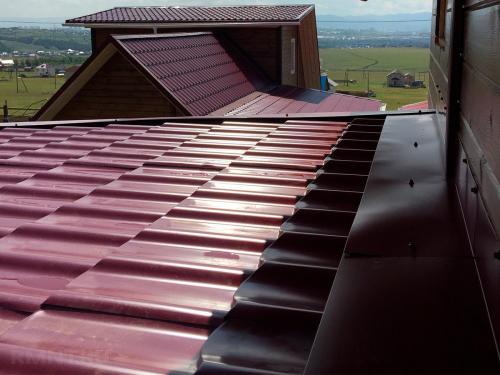

Наиболее простым и малозатратным вариантом будет односкатная кровля, основанная на нескольких наклонных фермах. Желательно, чтобы уклон с крыши тамбура не был направлен в сторону входной двери, при этом выпуск обрешётки позволит образовать достаточно широкий софит, способный заменить навес над крыльцом. Основная выгода от такой конструкции — наиболее простой способ сопряжения кровельного покрытия с фасадной стеной. Достаточно сделать диском по камню прорезь и вставить в неё борт Z-образной планки, уплотнив примыкание силиконовым герметиком.

Чуть более сложным типом крыши будет полувальмовая или двускатная с небольшим фронтоном. В этом случае примыкание к стене дома будет образовано двумя наклонными отрезками. Эти примыкания, как и в случае с односкатной крышей, выполняются Z-образными планками, которые накладываются на полную ширину в зоне конька, перекрывая друг друга. Под нахлёст планок, прилегающих к стене, следует обильно задуть силиконовый или битумный герметик, а затем прижать соединение метизами. Дополнительная сложность при устройстве такой крыши проявляется при установке конька: чтобы замаскировать перехлест планок примыканий может потребоваться изготовление специального элемента разделки — заглушки конька с внешним отворотом.

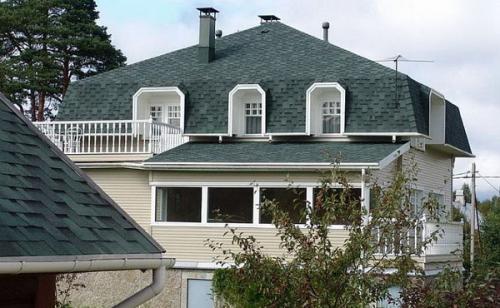

Пристройка к дому с ломаной крышей. Ломаные крыши на любой вкус: подробно о видах крыш с фото

Ломаная крыша — это, скорее, не конкретная конструкция кровли, а ее признак. К ломаным относятся все виды крыш, у которых есть изломы на скатах, если они не вызваны врезкой слуховых окон, щипцов или необходимостью состыковки элементов сложной кровли.

Ломаные крыши бывают пяти видов:

• односкатная;
• двускатная;
• вальмовая;
• шатровая;
• сложная;
• веранда с ломаной крышей.

Односкатные ломаные крыши — самый редкий вид. Они практически не встречаются, хотя полезная площадь под такими кровлями наибольшая. Достигается это за счет размещения жилого пространства возле трех стен, а под наклонным потолком делают лестницу. Это позволяет залить мансарду светом от окон в стенах, поэтому при такой планировке дорогие мансардные окна не нужны. А понижение уровня потолка над лестницей никак не сказывается на комфортности жилого пространства. Пример, как выглядит такая односкатная ломаная крыша, на фото:

Двускатные ломаные крыши , напротив, очень распространены. Настолько, что многие считают двускатную мансардную и ломаную крышу синонимами, не подозревая, что есть и другие виды.

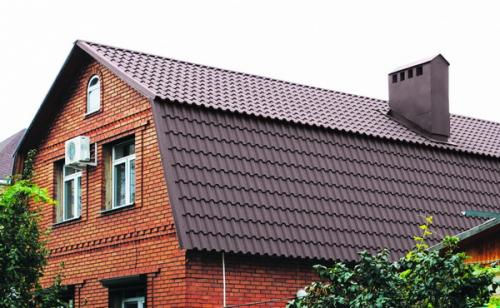

У обычного дома с двускатной ломаной крышей пятиугольный фронтон, пологая верхняя часть ската с уклоном 25-30° и крутая нижняя часть ската с углом наклона 50-60°. Как правило, ни слуховых, ни мансардных окон в такой крыше не делают для удешевления конструкции. Получается функциональная, но часто не очень красивая крыша, которая по форме напоминает кровлю классического амбара.

Но не всегда двускатные ломаные крыши и их строительство — это выбор между внешним видом и практичностью, на фото ниже пример эстетичного дома с такой кровлей:

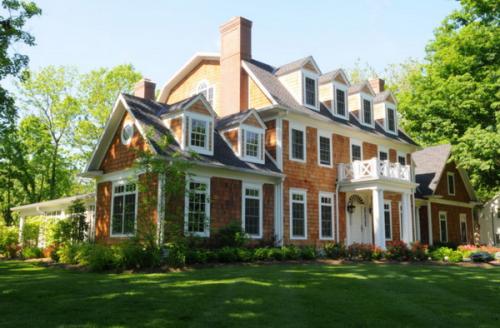

Слуховые окна уравновешивают массивную крышу, делая ее более гармоничной. Врезки в кровлю — это вообще универсальный способ сделать ломаную крышу визуально менее громоздкой, который работает со всеми видами кровель.

Вальмовая ломаная крыша — это лучший выбор для больших коттеджей и многоквартирных жилых зданий. Такая кровля сложнее в монтаже, зато она устойчивее к ветровым нагрузкам и выглядит аккуратнее за счет отсутствия фронтонов. Но у этой особенности есть и обратная сторона — мансарду под вальмовой ломаной крышей нельзя осветить с помощью дешевых фронтонных окон. Впрочем, это редко когда имеет значение по двум причинам.

Во-первых, вальмовыми ломаными крышами обычно накрывают действительно большие здания. Например, многие старые городские дома, некоторые из которых занимают целый квартал, перекрыты вальмовыми ломаными крышами. Фронтонные окна не играют существенной роли в освещении настолько просторной мансарды, поэтому устройство вместо фронтонов еще двух скатов не сильно увеличивает стоимость строительства.

Во-вторых, чем выше здание и больше площадь крыши, тем важнее ее устойчивость к ветровым нагрузкам. А фронтоны — это слабое место любого здания, поскольку направленный в них ветер работает на срыв кровли.

Шатровая ломаная крыша — это частный случай вальмовой. Различие между ними только одно: если вальмовой крышей можно перекрыть любое прямоугольное здание, то шатровой — только квадратное. В остальном все то же самое: повышенная устойчивость к ветровой нагрузке, аккуратная форма.

Ломаные крыши нестандартной формы, а также те, которые состоят из многочисленных щипцов и врезок, называют сложными. Такие кровли очень дорогие, зато они всегда выглядят красиво:

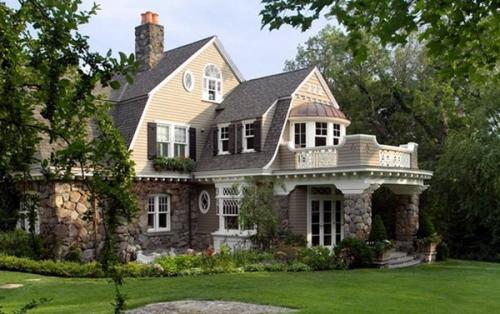

Для частных домов непрямоугольной формы сложные крыши — единственный возможный вариант. Но при их проектировании важно снизить к минимуму количество ендов и мест примыканий кровель к стенам, поскольку на этих участках чаще всего возникают протечки.

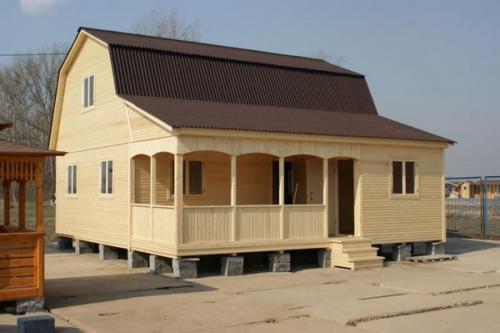

Отдельный вид домов с ломаными крышами — это коттеджи с пристройкой-верандой или террасой. Чтобы перекрыть закрытую веранду или сделать навес над ней, один из скатов кровли как бы «ломают» еще раз, но в обратную сторону. Получается переломанная крыша сложной формы:
