Каркас из бруса для гипсокартона. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить

26.03.2020 в 11:48
Содержание
  1. Каркас из бруса для гипсокартона. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить
  2. Гипсокартон на доски. Гипсокартон на потолок в деревянном доме: 3 схемы монтажа
  3. Монтаж гипсокартона на деревянные стены. Утепляем стены перед монтажом
  4. Деревянный каркас своими руками. Шаг №3: Устройство пола каркасного дома своими руками
  5. Деревянный каркас стены. Как быстро и недорого построить каркасный дом своими руками
  6. Деревянный каркас на стену под гипсокартон. Изготовление каркаса
  7. Видео гипсокартон на деревянный каркас

Каркас из бруса для гипсокартона. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить

Облицовка стен гипсокартоном предусматривает устройствоили деревянных брусьев. Преимущественно используется обрешетка из металла, она долговечнее и практичнее.

В помещениях с нормальным и сухим температурно-влажностным режимом для устройства каркаса допустимо применение деревянных брусков, влажностью 12%, пропитанных антисептическим и антипиреновым составами. В местах с повышенной влажностью, а также там, где требуется повышение огнестойкости конструкций используется только металлический каркас.

Какой нужен брус

Для устройства деревянных каркасов выбирают брус сечением 50х30 и 60х40 мм (потолки), 40х25 (стены). Основные требования к материалу: влажность – не более 12%, отсутствие трещин и прочих дефектов. Распространенная природа дерева – сосна.

Какой нужен крепеж и способы соединения

Соединение деталей каркаса, их крепление на стене и потолке выполняют дюбель-гвоздями . В бетонных поверхностях предварительно делают отверстия перфоратором со сверлом, диаметр которого соответствует диаметру дюбеля.

К дополнительным элементам крепежа можно отнести металлические уголки . Ими стыкуют вертикальные стойки с горизонтальными. Крепление направляющих деревянных брусьев ведут с шагом 40-60 см (расстояние между ближайшими стойками).

Соединение элементов деревянного каркаса друг с другом выполняют саморезами под углом или металлическими перфорированными уголками. Монтаж брусьев на стене делают с отступом от нее, используя потолочные и напольные стартовые профили или без отступа, когда стартовые бруски не нужны, а вертикальные стойки крепят сразу на стену. Если она кривая, делают ее выравнивание спецсоставами или путем подкладывания в нужных местах деревянных прокладок.

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

  1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
  2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
  3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
  4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
  5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
  6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
  7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
  8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
  9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
  10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
  11. Шаг крепления ГКЛ на потолке – не более 17 см.

Гипсокартон на доски. Гипсокартон на потолок в деревянном доме: 3 схемы монтажа

Вначале разберем наиболее простой вариант: потолок представляет собой сплошной щит из обрезной или необрезной доски, фанеры или ОСП, подшитый к балкам снизу. Можно ли крепить гипсокартон к деревянному потолку в этом случае и если да, то как это сделать?

Ответ зависит от того, есть ли у подшитого к балкам щита существенные отклонения от горизонта, выступы и прочие дефекты. Если их нет, ГКЛ может подшиваться непосредственно к доскам или другому материалу — без зазора и обрешетки.

Для крепления листов используются обыкновенные фосфатированные саморезы длиной 32 — 51 миллиметр (в зависимости от материала потолочного щита); они вкручиваются так, чтобы шляпки были утоплены в поверхность листа примерно на миллиметр. Листы крепятся в шахматном порядке, таким образом, чтобы четыре угла смежных листов не сходились в одной точке.

Это вариант крепления идеально подходит и для подшивки потолка мансарды из sip-панелей.

Толщина гипсокартона определяется качеством поверхности щита, к которому он подшивается. Я советую использовать стеновой ГКЛ толщиной 12,5 мм по дощатому щиту из обрезной или необрезной доски и потолочный ГКЛ толщиной 9 мм длящита или sip-панелей.

Несколько нюансов:

  • По всей площади листа саморезы располагаются с шагом около 25 сантиметров, а вот край листа прикручивается ими с шагом 15 см;
  • Края отрезанных по месту листов расшиваются (с них снимается фаска под углом 30-45 градусов на треть толщины листа) под шпаклевку;
  • Все швы обязательно армируются. Я бы посоветовал дополнительно клеить поверх швов бандажирующую бумажную ленту, не дающую мелким трещинам выйти на поверхности.

Гипсокартон на доски. Гипсокартон на потолок в деревянном доме: 3 схемы монтажа

Без армирования швы будут украшены трещинами при первом же перепаде температуры или влажности.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

Источник: https://dizajn-interera.ru-land.com/novosti/kak-sdelat-potolok-iz-gipsokartona-na-derevyannyy-potolok-v-chem-specifika-oborudovaniya

Монтаж гипсокартона на деревянные стены. Утепляем стены перед монтажом

Перед монтажом гипсокартона, по желанию устанавливается утеплитель – минеральная вата, пенопласт или другой. Чтобы утеплитель не намокал, поверх него крепится пароизоляционная пленка. Все материалы приобретаются с 10% запасом.

Для монтажа, к примеру, пенопласта, выполняются такие этапы работ:

    Производится дополнительное выравнивание стен или определяется самый выступающий участок, по которому будет производиться монтаж;

    Стена обрабатывается грунтовкой ;

    Пенопласт монтируется в порядке, обратном гипсокартону – то есть, сначала кладут кусочки на небольшие поверхности, а затем используют большие листы;

    Оконные проемы и другие потенциальные опасности возникновения щелей дополнительно шпатлюются;

    Через пару суток дополнительно крепят листы гвоздями тарельчатого типа, под которые высверливаются отверстия в стене;

    Если на данном этапе остались зазоры, их закрывают кусочками пенопласта или монтажной пеной (без содержания толуола!), излишки срезаются ножом, стыки еще раз покрывают клеящим раствором.

Для крепления ваты используется специальный степлер. Следует также избегать появления на этом этапе щелей или прогалин, так как иначе смысл теплоизоляции будет утерян.

Каркас из бруса для гипсокартона. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить 01Утепление ватой деревянной стены под гипсокартоном Источник gipsokarton-blog.ru
Это может быть интересно! В статье по следующей ссылке читайте про камин в деревянном доме .

Этап обработки стен от грибка и огня следует производить перед укладкой утеплителя.

Далее крепится сам гипсокартон, при этом соблюдается порядок – сначала крепят большие листы, затем мелкие элементы.

Монтаж гипсокартона на стены

Этот этап кажется более простым, чем предыдущий, но при его выполнении все же требуется:

    соблюдать технологические зазоры – снизу можно оставить 1 см, потом закрыв это плинтусом, сверху понадобится больше – примерно от 5 см;

    кроме того, между самим листами нужно оставить 2 мм , потом закрыв их шпатлевкой;

    допускается вариант монтажа «внахлест» , когда вручную обрабатываются края листов, образуя углы под 45 градусов, потом кладутся «в стык»; горизонтальные линии укладки гипсокартона не должны сходиться (листы кладут в «шахматном» порядке);

    рекомендуется вкручивать саморезы на расстоянии максимум в четверть метра друг от друга, но не более;

    швы поверх лучше проклеить лентой («серпянкой») и потом зашпаклевать.

В некоторых случаях для экономии пространства профили утапливают в стены. При этом надо учитывать неизбежную усадку деревянного дома. Наглядно показано в видеоролике:

Зазоры между потолком и листами закрываются декоративными элементами, но при этом стоит знать, что они также не должны крепиться к стенам. Для сохранения гибкости движения конструкций саморезы не затягивают наглухо, оставляю небольшой зазор в случае, если конструкция будет «гулять». Но шляпку самореза следует «утопить», чтобы потом можно было нормально зашпатлевать поверхность или поклеить обои.

Деревянный каркас своими руками. Шаг №3: Устройство пола каркасного дома своими руками

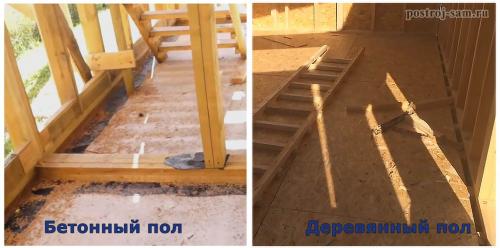

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания. Каркас из бруса для гипсокартона. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить 02

В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.

Устройство бетонного пола

Каркас из бруса для гипсокартона. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить 03 Стоит отметить, что бетонный пол в каркасном доме устраивается, в случаях плитного фундамента, либо ленточного. С плитным все понятно - сама плита и будет являться полом первого этажа.

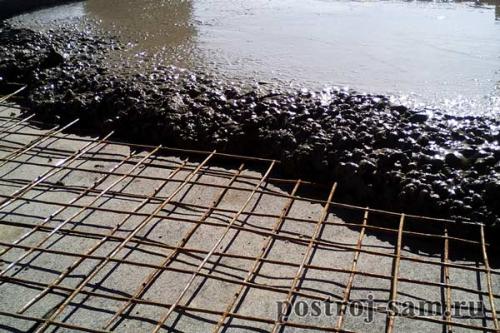

А вот в случае, если фундамент ленточный - бетонный пол устраивается из легких бетонов, таких как керамзитобетон , например.

Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

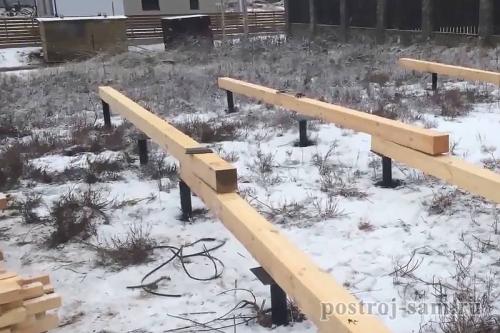

Обвязка фундамента каркасного дома

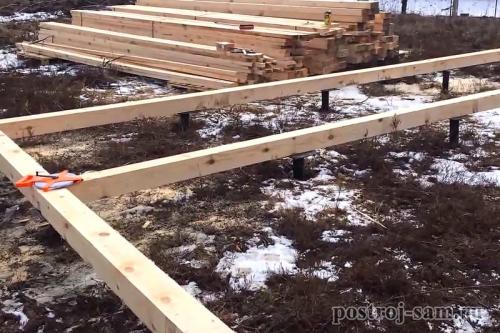

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания. Каркас из бруса для гипсокартона. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить 04

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов:

  1. Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку. Каркас из бруса для гипсокартона. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить 05

Деревянный каркас стены. Как быстро и недорого построить каркасный дом своими руками

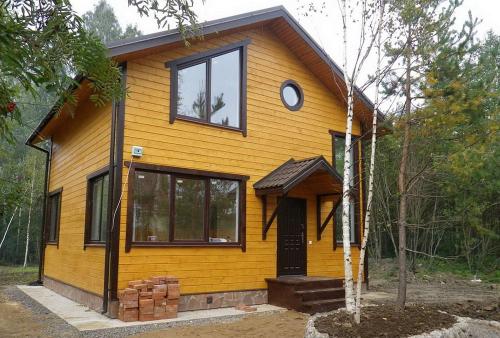

Каркасный дом – это прекрасная возможность обзавестись собственным комфортным жильем за приемлемые деньги и в короткий срок. Но чтобы первый сильный ветер или пучение грунта не сложили его как карточный домик, необходимо знать четкую последовательность выполнения работ и некоторые секреты каркасного строительства. Приводим пошаговую инструкцию, как правильно.

Деревянный каркас стены. Как быстро и недорого построить каркасный дом своими руками

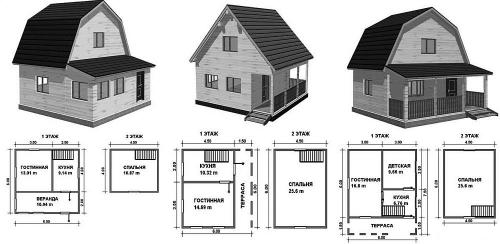

Дизайн-проект и чертеж дома

Существенно сократить сроки строительства, избежать многих ошибок и уменьшить расход материалов вам поможет дизайн-. Но это не только проработка интерьера комнат. Дизайн-проект включает в себя и чертежи . Для фундамента, стропильной системы и каркаса стен они просто необходимы.

Чертежи помогают рассчитать расход строительных материалов и нагрузку на конструктивные элементы. В них отражены размеры всех деталей и узлов, их пропорции и способы соединения, разводка инженерных коммуникаций.

Деревянный каркас стены. Как быстро и недорого построить каркасный дом своими руками

Для разработки дизайн-проекта и чертежей вы можете обратиться к профессиональным проектировщикам или попробовать освоить специализированные программы. Для примера: ArchiCAD, Arcon, WoodEngine, CadWork. Однако учтите, что некоторые программы требуют покупки лицензионного ключа и время на освоение.

Укладка фундамента под каркасный дом

Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

Анализ грунта на участке под строительство

Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный илиглубокого заложения.

Деревянный каркас стены. Как быстро и недорого построить каркасный дом своими руками

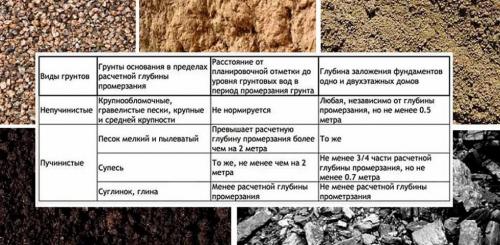

Сделать правильный выбор поможет анализ земли , взятой со строительного участка. Что он поможет определить:

  1. Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
  2. Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
  3. Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.

Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

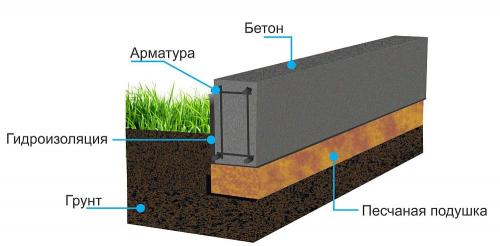

Особенности ленточного фундамента

Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.

Деревянный каркас стены. Как быстро и недорого построить каркасный дом своими руками

Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.

Последовательность возведения ленточного фундамента:

  1. Рытье траншеи и укладка песчаной подушки на ее дно.
  2. Гидроизоляция стенок траншеи.
  3. Монтаж деревянной опалубки.
  4. Сборка и установка армирующей сетки.
  5. Заливка опалубки бетоном и его уплотнение.

Деревянный каркас стены. Как быстро и недорого построить каркасный дом своими руками

Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

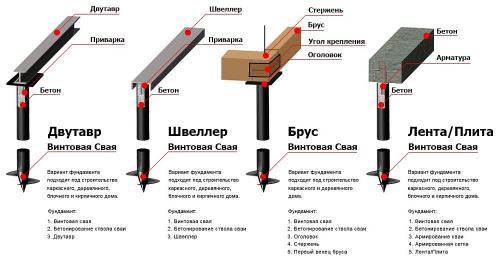

Свайно-винтовой фундамент – простое и доступное основание для дома

Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

Деревянный каркас стены. Как быстро и недорого построить каркасный дом своими руками

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

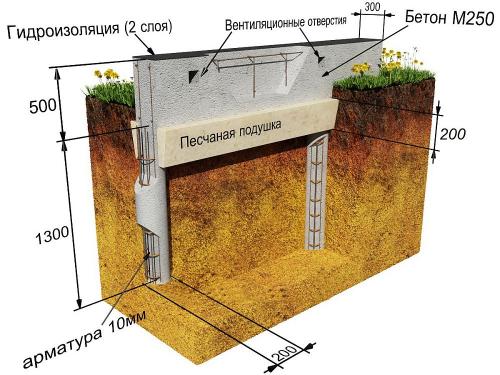

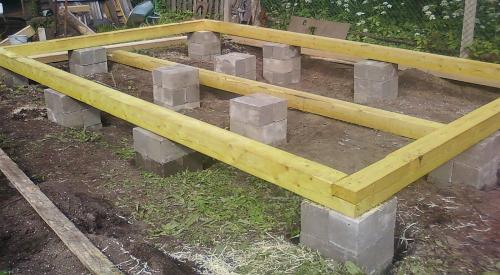

Укладка столбчатого фундамента

Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.

Работы выполняют пошагово:

  1. По выбранному периметру в земле бурят круглые скважины.
  2. В них устанавливают связанный из арматуры металлический каркас.
  3. Опускают в скважины опалубку из обсадных труб.
  4. Обрезают надземные элементы по одному уровню.
  5. Заливают скважины бетоном и уплотняют его.

Деревянный каркас стены. Как быстро и недорого построить каркасный дом своими руками

Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

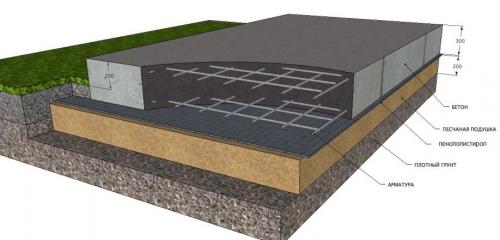

Плитный фундамент – когда немалые вложения оправдывают себя

Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.

Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.

Деревянный каркас стены. Как быстро и недорого построить каркасный дом своими руками

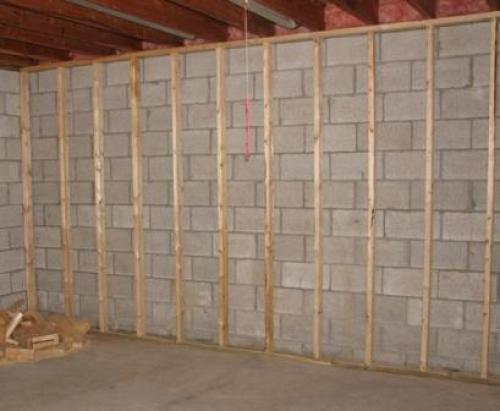

Деревянный каркас на стену под гипсокартон. Изготовление каркаса

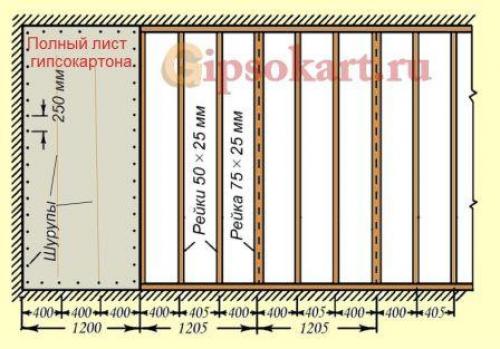

  • Для каркаса используется сухой, ровный брус размером 50×25 и 75×25 мм.
  • Брус 75×25 мм должен попадать на край гипсокартонного листа, а брус 50×25 должен поддерживать лист по поверхности.
  • Каркас из бруса крепится непосредственно к стене помещения. Для крепления используют гвозди (если стена деревянная или гипсолитовая) или дюбель – гвозди (если стена бетонная) или пластиковые дюбеля и шурупы (если стена кирпичная).

Каркас из бруса для гипсокартона. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить 14

  • Если крепление используется стандартный крепеж для гипсокартонных конструкций . Крепеж производится на дюбеля и шурупы, то отверстия для крепления сверлятся заранее. Расстояние между креплениями 500 мм.
  • При креплении на дюбель-гвозди брус сверлится вместе со стеной и в отверстие забивается дюбель гвоздь. Расстояние между ними, также, 500 мм.
  • Сначала, крепятся горизонтальные бруски, у потолка и у пола. После их закрепления переходим к вертикальным стойкам. Первый брус крепится в угол.
  • Для удобства и правильного расчета сначала крепятся бруски, которые будут попадать на край листа гипсокартона. Их размер 75×25 мм. Так как ширина гипсокартонного листа 1200мм, то шаг между брусками должен быть 1200-1205 мм (при однослойной облицовке).

Каркас из бруса для гипсокартона. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить 15

  • При двухслойной облицовки количество брусков 75×50 увеличивается в два раза, а второй слой гипсокартона, крепится к каркасу со смещением в половину листа, как по вертикали, так и по горизонтали.
  • Конечно, можно не заморачиваться с покупкой разного бруса и для простоты купить брусок одного размера: 75 ×25 мм.
  • После закрепления этих брусков, между ними, крепятся бруски 50×25 мм. Шаг между ними 400 мм. При двухслойной облицовке, шаг между стойками увеличивается до 600 мм и их количество снижается.

Источник: https://interer-i-dekor.ru-land.com/novosti/montazh-gipsokartona-po-derevyannomu-karkasu-derevyannyy-karkas-pod-gipsokarton-kakoy-brus
