Эргономичные металлические печи являются отличной альтернативой громоздким кирпичным каменкам, которые подходят для обогрева частной бани.

Устройства отличаются быстрым нагревом, высокой теплопроводностью, простотой монтажа, минимальным уходом и долговечностью. А при желании простую печь из металла, которая бы полностью соответствовала всем потребностям владельца, можно сконструировать самостоятельно из подручных средств.

Основные требования к металлическим печам

К современным конструкциям металлических банных печей предъявляются высокие технические и эксплуатационные требования, к которым относят следующее:

1. Широкий функционал . Возможность выбора различных температурных режимов для быстрого нагрева воздуха и поддержания оптимального микроклимата в помещениях.
2. Высокий КПД . Эффективное использование топливного материала с возможностью длительной аккумуляции тепла. При этом увеличение объема топки обеспечивает полное сгорание топлива и повышение КПД.
3. Эргономичность . Железные каменки должны оставаться компактными, чтобы занимать небольшую площадь помещения. В малогабаритных парных рациональнее устанавливать вертикальный тип конструкции с топкой, вынесенной в техническое помещение.
4. Пожарная безопасность . Отопительное оборудование должно быть безопасным для посетителей и помещения. Чтобы избежать ожогов и травматизма, корпус устройства закрывается металлическим конвекционным кожухом, а поверхности вблизи печи обшиваются жаропрочным материалом.
5. Комплектация . Более совершенные модели устройств могут комплектоваться водонагревателями, которые обеспечивают горячее водоснабжение в бане.
6. Эстетичность . Металлические каменки могут иметь различные варианты исполнений с оформлением коваными и стеклянными декоративными элементами.

Печь для русской бани. Конструкционные особенности закрытой каменки для русской бани

Отличительно особенностью такой печи является то, что камни закладываются в отсек закрытого типа, что позволяет выделять пар исключительно при открывании дверцы в него. Чтобы наполнить помещение паром и прогреть его, дверцу открывают непосредственно перед принятием процедур. Это позволяет практически мгновенно (после тщательного накаливания камней) получить температуру в 45-60 градусов по Цельсию.

Возможно, единственным недостатком такой конструкции печи является то, что значительно большее время тратится на растопку и топлива тоже приходится тратить больше. В среднем такая печь должна начать работать за 4 часа до посещения парилки. Рассматривая банные печи для русской бани, закрытую конструкцию стоит выбирать в том случае, когда нужно поддерживать температуру в бане в течение нескольких суток после принятия процедур.

Непосредственно закрытые печи бывают двух типов:

1. Постоянные . Бак с водой и духовка прогреваются горячими газами. Камни могут при этом раскалиться до 500 градусов по Цельсию.
2. Периодические . В них газы накаливаются до большей температуры и прогревают камни до 800 градусов по Цельсию в нижней части и до 600 сверху. При таких условиях даже сажа не успевает оседать на поверхности камней, поскольку выгорает.

Теплоемкие печи для бани с внутренней каменкой закрытого типа имеют простейшую конструкцию и чрезвычайно высокий КПД. Использовать же их можно лишь в том случае, когда сами камни прогреты до рабочей температуры.

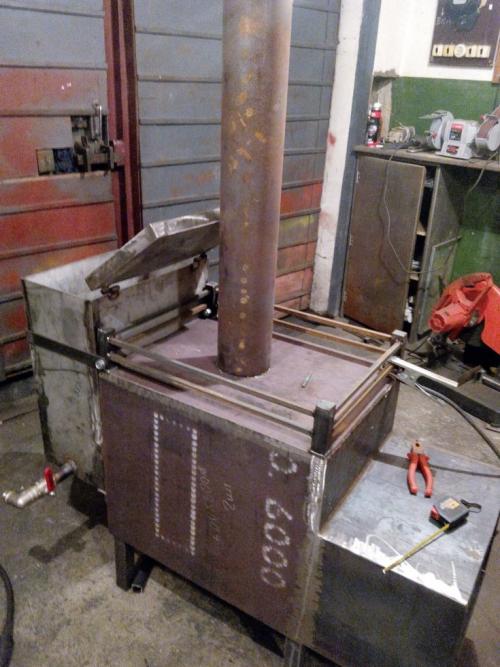

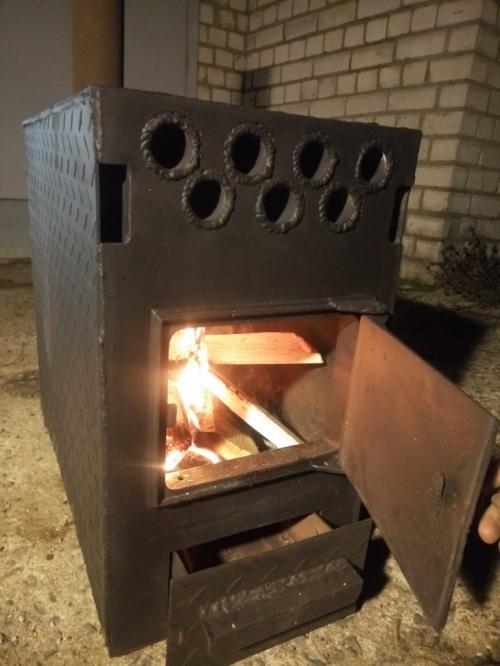

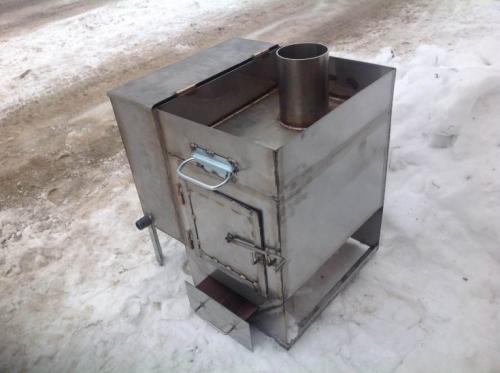

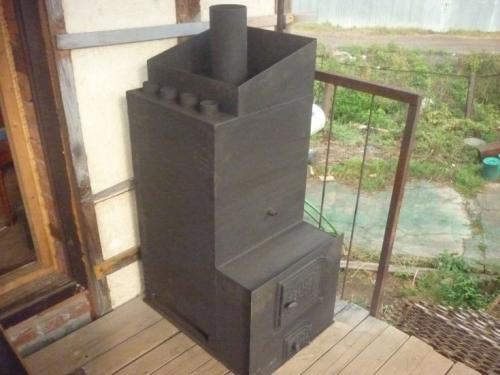

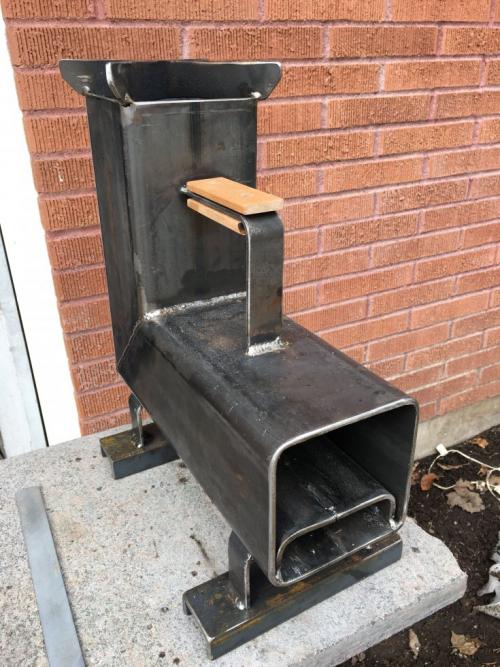

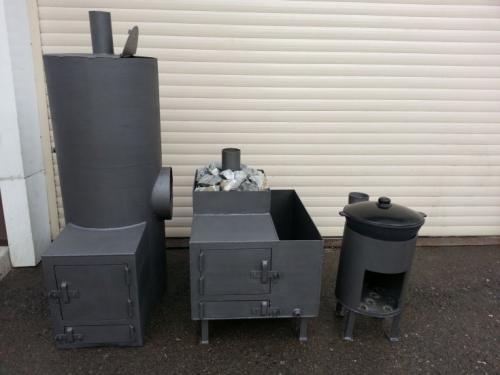

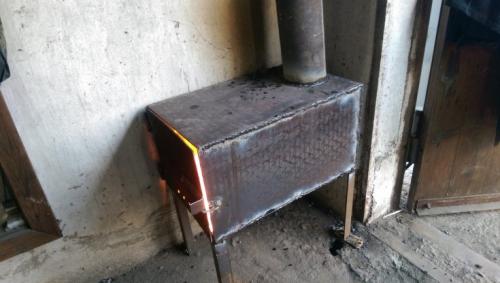

Металлическая печь своими руками чертежи. Печь своими руками из металла: чертежи, варианты изготовления, идеи применения и разнообразие по видам топлива (100 фото)

Теплицы, гаражи, мастерские – перечисленные объекты в холодное время года требуют автономного отопления. Жаль, что не каждый собственник такой недвижимости способен подвести к ней теплый трубопровод.

Однако все не так уж плохо – самодельная печь из металла своими руками может спасти ситуацию.

Конструкция печи

Прежде чем собирать металлическую печь вручную, надо знать, что собой представляет ее конструкция:

• Топка;
• Поддувало;
• Камера для закладки камней (необходима при работе в бане);
• Резервуар, где хранится вода;
• Колосники;
• Решетка для топки;
• Решетка для поддувала;
• Трубные задвижки.

Для изготовления металлической печи берутся листы из соответствующего материала. Но упростить задачу можно, используя готовые бочки, трубы, огнетушители.

Какой металл использовать

В преддверии изготовления печи обязательно надо осмотреть металл на наличие дефектов – коррозии, трещин, выпуклостей. Если они есть, их надо обработать методом шлифовки, сварки, штамповки.

Надежность и прочность печи придает материал, из которого она собрана. Подходящими металлами для тематической задачи можно считать:

• Обычную сталь;
• Жаропрочную сталь;
• Чугун.

Если печь изготовлена из готовой емкости, то порой в качестве последней выступает бидон или огнетушитель. Самый прочный материал – сталь. Но данный показатель (прочность) также зависит от толщины. Если она составляет 10-18 мм, то печь будет служить долго.

Кроме классических вариантов можно также сделать печь мангал из металла своими руками. Здесь уже можно ограничиться толщиной 3-6 мм, чтобы конструкция имела малый вес для удобной переноски.

При наличии большого количества чугуна придется делать тяжелую печь со стенками толщиной 6-25 мм. Несмотря на свой огромный вес, соответствующие конструкции быстро нагреваются и надолго сохраняют тепло. Говоря иначе, чугунные печи имеют хороший КПД.

Плюсы и минусы

Металлическая печь является неплохим источником тепла. Ее можно делать самостоятельно при наличии определенного опыта, чертежей, инструментов и расходных материалов.

Однако перед изготовлением тематической конструкции надо взвесить все «За» и «Против».

Среди преимуществ металлической печи имеют место:

• Простота конструкции, позволяющая изготовить ее вручную;
• Возможность переноски и транспортировки;
• Удобная эксплуатация;
• Компактность;
• Прочность и износостойкость.

Надо только, чтобы металлическая печь имела хороший уровень нагрева и умела хранить тепло. Все остальное – дело техники.

К слову, для работы с металлом используются разные электроинструменты:

• Электродрель;
• Болгарка;
• Сварочный инвертор.

При отсутствии режущего электроинструмента можно ограничиться ручным – ножовкой по металлу, зубилом, молотком. Некоторые мастера вместо сварки соединяют фрагменты металла крепежными элементами – болтами.

Радует тот факт, что любая буржуйка, будь это даже банная печь из металла своими руками, не требует подготовки фундамента. Надо только установить дымоход и обеспечить к нему путь.

Находясь все время в помещении, печная конструкция может поддаваться химическим реакциям разве что из-за сгорания твердого или жидкого топлива.

Но это не мешает ей служить в течение десятков лет. Деформации также исключены, если стенки металла имеют толщину не менее 8 мм.

Источник: https://interer-i-dekor.ru-land.com/stati/bannye-metallicheskie-pechi-chertezhi-bannoy-pechi-iz-metalla-stroim-pech-svoimi-rukami

Банная печь. Как выбрать банные печи

Отдых в бане будет приятным и полезным, если к выбору печи подойти с умом: нужно понять специфику своего помещения, узнать его технические возможности и параметры, уточнить, какие технические характеристики банной печи будут оптимальными для нагрева воздуха и создания комфортного микроклимата.

Мощность

Это главный параметр, с которого стоит начать выбирать банную печь, так как мощность напрямую связана с объемом парилки, а это определяющий фактор для подбора печи. Стандартный объем парилки в частной бане или сауне от 4 куб.м. и в среднем колеблется в пределах 8-18 куб.м. – для таких помещений подойдет большинство моделей банных печей «Теплодар». При подборе мощности печи также нужно обратить внимание на теплопотери парильного помещения, самые распространенные из них — поверхности с высокой теплоемкостью (например, стекло, кафель), недостаточное утепление стен, эксплуатация в зимний период и т. д. Поэтому при выборе мощности банной печи рекомендуется обращаться к специалистам.

Для коммерческих бань нужны печи с повышенным ресурсом, в ассортименте «Теплодар» такие печи отмечены специальным значком ПРОФИ. Самая мощная банная печь, созданная специально для коммерческого применения для парных объемом до 70 куб.м – модель «КомПар»

Каменка

Камни в печи аккумулируют тепло и постепенно отдают его окружающему воздуху, а кроме этого оказывают целебный эффект и выполняют роль парогенератора. Конструкцией банной печи может быть предусмотрена открытая, закрытая и комбинированная емкость для камней (каменка).

Открытая каменка – это в первую очередь быстрый теплообмен. Благодаря тому, что раскаленные камни напрямую контактируют с окружающей средой, помещение прогревается намного быстрее – всего 1 час и парилка будет готова. Печи с каменкой открытого типа могут быть двух видов:

• классическая — например, «Сахара», «Тамань», «Русь», где камни распределены наверху печи;
• печь-сетка — например, «Сибирский утес», «Каскад», где камни заполняют всю высоту каменки.

Особенность всех открытых каменок – необходимо следить за бесперебойной подачей топлива, так как быстрый теплообмен предполагает не только быстрый разогрев печи, но и ее быстрое остывание. Открытые каменки чаще всего выбирают для финских саун – воздух в парилке будет более сухим и горячим по сравнению с банями с закрытой каменкой. Также открытая каменка выполняет декоративную функцию. Специально подобранные камни, сложенные особым образом, завершают лаконичный дизайн печи. Особой разновидностью открытой каменки является открытая вентилируемая каменка (модели «Русь» и «Новая Русь»). Печи с такой конструкцией дают микроклимат русской бани.

Закрытая каменка – традиционный вид каменки для русской бани (модели «Лагуна», «Сиеста»). Жар от нее держится очень долго, даже после полного прогорания топлива. Благодаря внутренней системе подачи воды закрытые каменки понравятся любителям мягкого влажного пара – это идеальные условия для парения вениками и комфортного продолжительного отдыха в бане.

Особенность печей с закрытой каменкой – конструкция ее более надежна и безопасна. Обжечься горячим паром от такой печи практически невозможно.

Комбинированная каменка – конструкция, в которой камни располагаются в двух каменках: как в закрытой, так и в открытой (модели «Домна», «Кубань»). Такой способ закладки камней позволяет самостоятельно выбирать режим подачи пара и влажности воздуха, так что при желании можно устроить себе и финскую сауну, и русскую баню.

Дверца топки

Заводом «Теплодар» используются три вида дверок для банных печей:

• стандартная глухая стальная дверца представляет собой перегородку, отделяющую камеру сгорания от помещения. Это традиционный вариант дверцы, который представлен в большинстве современных моделей банных печей (например, модели « Каскад 18 ЛП », «Тамань»). Закладка дров может производиться как из парной, так и из предбанника. Последний вариант более распространенный, так как он более прост в эксплуатации, а также помещение парной остается чистым.
• стандартная стальная дверца с небольшим обзорным стеклом применяется в некоторых модификациях печей « Русь » и « Сахара ». Такой дверцей укомплектованы печи только с удлиненным топливным каналом для закладки дров из смежного помещения.
• панорамная дверца топки никак не влияет на технологию и качество закладки дров и имеет, скорее, декоративную функцию камина. Через жаропрочное стекло такой дверцы можно наблюдать за живым огнем и следить за уровнем топлива. Ряд банных печей от компании «Теплодар» имеют модификации с панорамными дверцами (например, модели «Новая Русь Панорама», «Сибирь Панорама», «Сибирский утес Панорама Профи»).

Печь металлическая для бани своими руками. Как сделать металлическую печь для бани

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

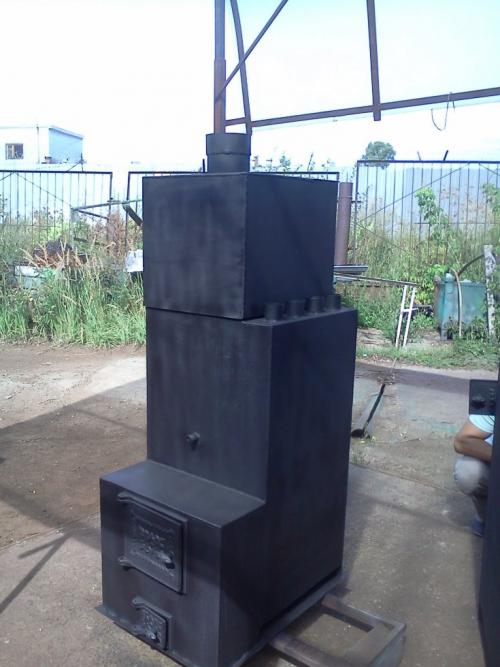

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

• Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.

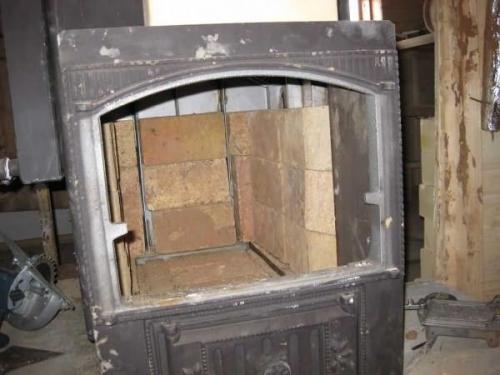

  Футеровка — обложить топку изнутри жаропрочным кирпичом

• Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.



Сварная печь для бани своими руками. Конструкция печи

Любая печь для бани состоит из нескольких обязательных элементов:

1. Зольник . Он расположен сразу под топкой, поэтому в него попадает зола, остающаяся после сгорания топлива. Резервуар следует время от времени очищать от золы.
2. Поддувало . Это специальная дверка, которая обеспечивает доступ воздуха в топку, в результате чего топливо лучше горит.
3. Задвижка в дымоходе . Такой заслон обеспечивает тягу в печи. Чем шире она открыта, тем интенсивнее и быстрее сгорает топливо в печи. После полного прогорания и остывания углей и печи, эти заслонки полностью перекрывают, чтобы сохранить тепло. Если же угли еще тлеют, то во избежание отравления угарным газом, оставляют зазор в 2 см для вентиляции.
4. Змеевик или котел . В этих элементах, встроенных в топливный отсек, происходит нагрев воды. Выходящий из них пар создает в бане нужный микроклимат, кроме того, воду не нужно будет кипятить дополнительно.

Каждая из разновидностей печей отличается своими характеристиками, которые нужно учитывать при выборе оптимального варианта для создания определенных условий в бане.

Различают такие печи, как:

• На дровах . Такая конструкция печи является наиболее привычной и распространенной. В нее входит топка, колосники, зольник и дымоход. Материалом для печи может быть кирпич, либо металл. Примечательно, что подобные конструкции при небольших габаритах способны быстро и эффективно прогреть даже просторное помещение. Их часто применяют в постройках, куда не подведено центральное газоснабжение. Именно дровяную печь для бани сварить своими руками проще всего. А приятным бонусом является легкое потрескивание дров во время горения, которое успокаивает и умиротворяет.
• Чугунные . По технологии работы такие печи бывают постоянного и временного горения (детальнее: " Как выбрать печь чугунную для бани – советы и рекомендации "). Конструкции временного действия протапливаются дровами. Пользоваться парной можно начинать только после полного сгорания топлива. А вот печи постоянного подогрева работают на газе или жидком топливе. В этом случае находиться в парной можно все время, пока печь топится, причем пар распределяется по комнате равномерно, да и прогревается она намного быстрее.
• Электрические . Установки такого типа выпускают в различных размерах, мощности и эффективности. Такие печи способны быстро догнать температуру до необходимых показателей, они долговечны и хорошо отдают тепло. По стоимости электропечи не очень затраты, к тому же, для них не нужен дымоход.
• Для финских саун . Сама конструкция таких печей предполагает выработку сухого пара и высокой температуры в парной. Они могут быть как электрическими, так и на дровах. При наличии специальных чертежей, сварка печи для бани финского типа может быть произведена самостоятельно (подробнее: " Какая финская печь для бани подойдёт лучше всего ").

Видео как сделать металлическую печь для бани своими руками
