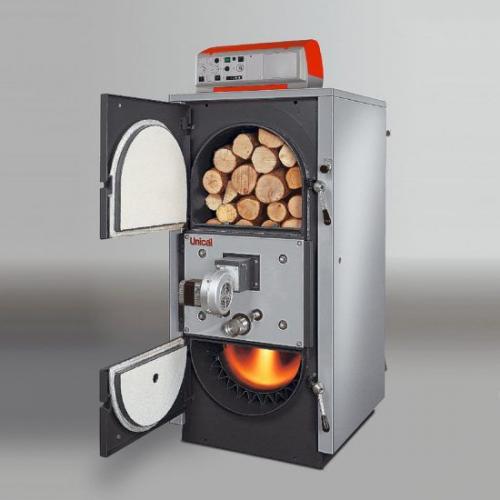

Твердотопливные котлы длительного горения. Принцип работы котла длительного горения

Твердотопливные котлы длительного горения. Принцип работы котла длительного горения

Котлы на твердом топливе появились сравнительно давно, но все они, независимо от модели и производителя, имели один существенный недостаток. Топливо приходилось постоянно добавлять, по мере того, как оно сгорало. Это было малоэффективно и не экономично. Такая ситуация продолжалась ровно до 2000 года, пока компания Stropuva не нашла способ устранения этой проблемы. Именно инженеру Эдмунтасу Штропайтис мы обязаны таким изобретением, как котел длительного горения.

На сегодняшний день это наиболее практичное и функциональное устройство для обогрева частного дома или дачи, уровень производительности которого достигает 70, а иногда и 100%. Но, в отличие от классических пиролизных котлов, которые также отличаются хорошим КПД, такие агрегаты могут поддерживать тепло в течение 7 суток всего лишь на одной партии топлива!

В чем же его основные технические особенности и за счет чего этот прибор так экономичен и эффективен?

Устройство котла длительного горения

Принцип работы твердотопливного котла длительного горения похож на пиролизные агрегаты. Основное тепло образуется не от сгорания дров или угля, а от газификации твердого топлива. Процесс горения происходит в закрытом пространстве, откуда через специальную телескопическую трубу, высвобождается древесный газ.

После этого, газ направляется в сопло грелки, где происходит диффузия (смешивание) с вторичным воздухом, закаченным вентилятором. Таким образом, беспрерывный процесс будет происходить до тех пор, пока полностью не сгорят угли или дрова. При этом температура горения порой достигает 1200 градусов.

Внутренне устройство котла длительного горения

Эффективность такого принципа заключается именно в том, что твердое топливо расходуется очень медленно, по мере необходимости, что существенно увеличивает экономичность такого отопительного прибора. Но не только высокая производительность является преимуществом такой конструкции.

Важно . Твердотопливные (пиролизные) котлы длительного горения обладают очень высоким КПД по сравнению с классической конструкцией. Он равен 95%.

Как правило, вся суть долгоиграющего горения заключается в том, что прогорает одновременно не вся закладка угля или дров, а только верхний слой. Из-за того, что воздух подается сверху, а не снизу, прогорание топлива происходит постепенно, в верхнем его слое.

Принцип длительного горения

Когда этот слой сгорает, включается подача воздуха, причем ровно столько, сколько нужно для сгорания верхнего слоя. Это и обеспечивает такую продолжительность горения и возможность контроля над процессом.

Следует сказать, что такой вариант отопительного прибора приемлем исключительно в качестве отопительной системы. Если вам необходимо продумать систему нагрева воды для бытовых нужд, то следует искать другие варианты.

Если же вариант подбирается именно для отопления большого дома, то такой аппарат является отличной альтернативой электрическим и газовым приборам.

Твёрдотопливные котлы длительного горения загрузка раз в неделю. Твердотопливный котел длительного горения — способы горения топлива

Традиционные энергозависимые котлы.

В традиционных моделях, обычно реализуется простейшая схема сжигания топливных запасов. По конструкции они напоминают обыкновенную печь, с нехарактерным специальным окошком, расположенном в верхней части котла и служит для загрузки дров или угля.

Принцип его работы основывается на процессе тления, не предполагающем горения яркого пламени. Выделять при тлении достаточное количество тепла для обогрева, помогает специальный вентиляционный насос, который включается автоматически и удаляет из топки избыточный объем кислорода.

Производители научили отслеживать устройства процент содержания кислорода в топочной камере, допуская необходимое количество лишь для поддержания тления, не давая разгораться открытому пламени. Тлеющее состояние, которое поддерживает твердотопливный котел длительного горения, обеспечивает очевидную экономию дорогостоящего топлива, а также освобождает владельца от рутинной, ежечасной подкладки дров или угля.

Инженеры позаботились, чтобы традиционный твердотопливный котел длительного горения включал в себя специальное отделение дожига остатков топлива. Камера дожига, представляет извилистый лабиринт, способствующий максимальному теплообмену.

Простое решение, позволило обеспечить практически полное догорание и уничтожение токсичных продуктов, возникающих во время эксплуатации котла. Таким образом, повышается экологическая безопасность и экономичность устройства в целом. В тоже время, вырабатываемое тепло идет на нагрев теплоносителя, повышая КПД котла до 85%.

Основным элементом в осуществлении теплообмена в традиционном котле служит теплообменник. Протекающий через него теплоноситель обеспечивает дальнейший перенос тепловой энергии непосредственно к радиаторам отопления.

Традиционный твердотопливный котел длительного горения славится простотой эксплуатации, высокой степенью надежности и долгим сроком службы. К недостатком относится посредственный КПД, который оставляет желать лучшего. Более существенную проблему может оказать энергозависимость.

Электронное регулирование подачи кислорода и работа вентилятора — не возможны без питания от электросети. Так, работа систему отопления становится уязвимой при аварийных сбоях электроснабжения. Конечно , на помощь придет заблаговременно установленный прибор бесперебойного питания. Но, во первых его надо купить, а во вторых, его работа не подразумевает долгого срока эксплуатации.

энергонезависимые котлы длительного горения

Второй способ сжигания, представлен многочисленными  газогенераторными аппаратами. Такую конструкцию чаще называют пиролизный  котел. Характеризуется повышенным значением КПД достигающим 90%. Высокая интенсивность выработки тепловой энергии, достигается особым методом сжигания топлива.

Сначала топливный материал подсушивается. Дальнейший процесс сопровождается дегазацией, в результате чего, порядка 85% веществ при горении преобразовываются в горючий пиролизный газ.

Преимуществом пиррольных  котлов, является их полная энергонезависимость, аппарат отлично подойдет к установке в проблемных регионах с трудностями в подаче электроэнергии. Второй плюс — автономность. Не требуется постоянная регулировка, а температурный режим поддерживается в заданном режиме с погрешностью не более ± 3°C.

Экономичность в пять раз лучше котла с прямым пламенем. Понадобится 10 кг топлива в сутки, чтобы хватило отопить площадь 100 м2. Практически полное сгорание — освобождает вас от частой работы по очистке котла от золы. Длительность горения составляет порядка 12 -16 часов.

Источник: https://remont.ru-best.com/dizayn/o-tverdotoplivnyh-kotlah-dlitelnogo-goreniya-tradicionnye-energozavisimye-kotly

Котлы длительного горения на дровах загрузка 24 часа своими руками. Из чего состоит котел и как это работает?

Топливо в таких котлах горит намного дольше, чем в обычных агрегатах. Это обусловлено их принципом работы, который предусматривает сжигание дров в топке по направлению сверху вниз. Камера сгорания имеет цилиндрическую форму и полностью загружается древесиной через дверцу в верхней части корпуса. Розжиг производится через эту же дверцу, конструкция твердотопливных котлов длительного горения такова, что воздух в зону горения подается тоже сверху по вертикальной трубе. К концу этой трубы прикреплен плоский груз круглой формы из толстого металла (10—15 мм), снизу к нему приварены дугообразные распределители воздуха из полосового металла. Подобную конструкцию также можно применить для изготовления котла на опилках.

Груз для самодельного котла

Размер груза на 5 мм меньше внутреннего диаметра цилиндра топки, что позволяет перемещаться конструкции вверх-вниз. Другой конец трубы проходит сквозь верхнюю стенку котла, на нем устанавливается заслонка, с помощью которой количество воздуха можно регулировать вручную. Длина трубы на 15—20 см больше высоты камеры сгорания. Последняя может быть произвольной, самодельные агрегаты длительного горения работают тем дольше, чем больше диаметр и высота топки. При этом увеличивается объем водяной рубашки агрегата и его тепловая мощность.

Конструкция котла длительного горения

После розжига труба с грузом опускается, придавливая массив дров. Воздух поступает непосредственно в зону горения, конструкция котла длительного горения предусматривает работу на естественной тяге, создаваемой дымоходом необходимого диаметра и высоты. Выделяющееся тепло нагревает воду в рубашке установки, она начинает поступать в систему отопления через верхний патрубок. Здесь работает принцип конвекции, применение циркуляционного насоса необязательно. Водяная рубашка в самодельном аппарате располагается не только вокруг боковых стенок топки, но и в ее верхней крышке.

Колосниковая решетка самодельного котла длительного горения на дровах не выполняет своей привычной функции, воздух в рабочую зону через нее не проходит. Решетка лишь служит опорой массиву топлива, а сквозь ее ячейки зола и пепел попадают в нижний отдел, из которого они свободно вынимаются железным совком. По мере прогорания топлива в камере груз опускается и по верхнему концу трубы можно определять, сколько дров еще осталось. После окончания процесса дверца зольного отдела открывается, из него вычищаются продукты горения, груз вместе с трубой поднимается и фиксируется в таком положении. Можно делать следующую загрузку.

Источник: https://interior.ru-best.com/interer-dlya-kvartiry/o-kotlah-tverdotoplivnyh-dlitelnogo-goreniya-tradicionnye-energozavisimye

Твердотопливный котел для отопления частного дома, какой лучше выбрать. Лучшие твердотопливные котлы цена/качество

Protherm Бобер 50 DLO 39 кВт

Классический твердотопливный котел, работающий на дровах и угле . Открытая камерасгорания требует наличия стационарного дымохода.

Максимальная тепловая мощность составляет 39 кВт, чего хватит для отопления помещения с площадью до 300 кв.м.

Встроенные термометр и манометр позволяют контролировать состояние отопительной системы .

Управление механическое, требует определенного навыка от оператора. Устройство достаточно громоздкое по габаритам и весу, требует отдельной котельной.

Вес и габариты обусловлены высоким качеством материалов, чугунными дверцами и корпусом котла.

Технические характеристики :

• Тип: классический;
• Контуры: одноконтурный;
• Энергонезависимость: да;
• Камера сгорания: открытая;
• КПД: 90,2%;
• Размещение: напольное;
• Тип топлива: дрова, уголь.

Stropuva Mini S8 8 кВт

Агрегат длительного горения, работающий на дровах и древесных брикетах . Небольшаямощность позволит отапливать помещения общей площадью до 80 кв.м.

Не зависит от коммуникаций и электроэнергии, удачный вариант для коттеджа или деревенского дома.

Поддерживает температуру до 20 часов . Не доставляет хлопот в сборке и установке, продается в укомплектованном собранном виде.

Экономичен, расход топлива невысок.

Компактные размеры идут в совокупности с ярким внешним видом – дополнительный эстетический плюс .

Но, несмотря на габариты, весьма тяжел – вес устройства составляет 145 кг, поэтому при транспортировке и установке потребуется помощь.

Технические характеристики :

• Тип: длительного горения;
• Контуры: одноконтурный;
• Энергонезависимость: да;
• Камера сгорания: открытая;
• КПД: 85%;
• Размещение: напольное;
• Тип топлива: дрова, древесные брикеты.

Теплодар Куппер Практик 14 14 кВт

Классическая одноконтурная модель способна отапливать помещение площадью до 140 кв.м.,однако наибольшая эффективность достигается при площади до 80 кв.м .

Работает не только на дровах и угле, но также и на торфяных брикетах, что обеспечивает экономичность модели.

Подходит для систем с принудительной циркуляцией воды .

Небольшие габариты, глубокая топка, стальной теплообменник и предустановленный ТЭН для поддержания температуры – те параметры, за которые модель пользуется популярностью.

Вместительный зольник позволит сократить количество чисток . По соотношению мощности и цены – один из самых выгодных котлов.
