Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.

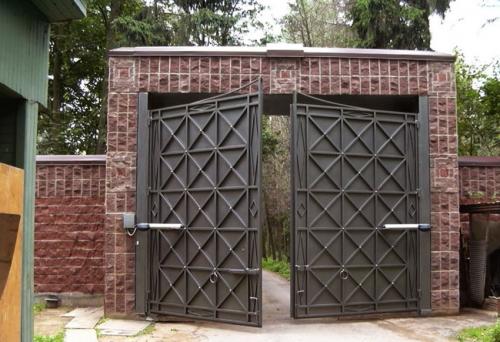

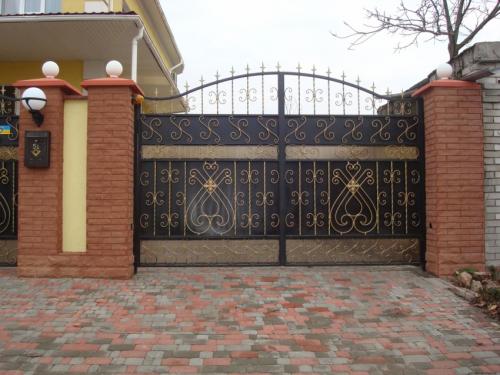

Распашной тип

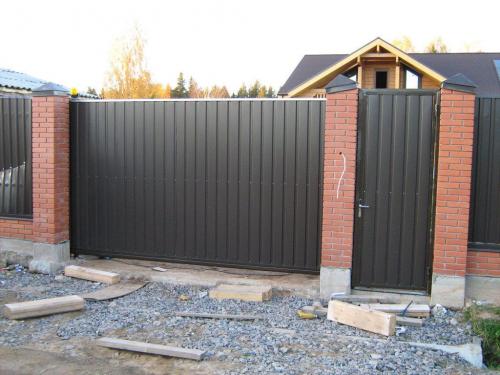

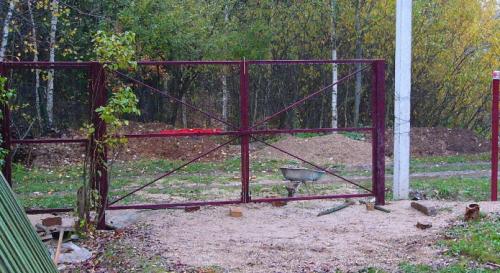

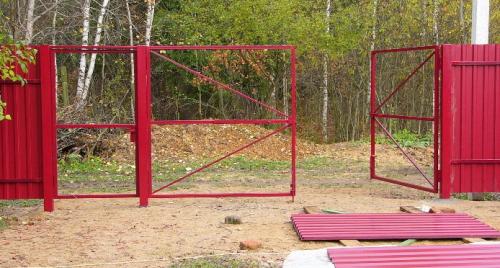

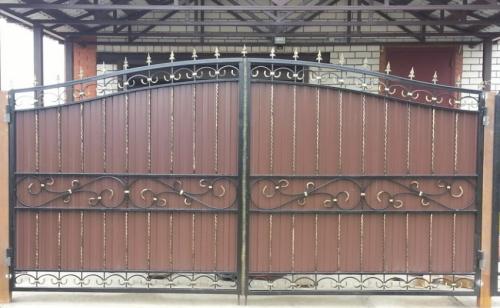

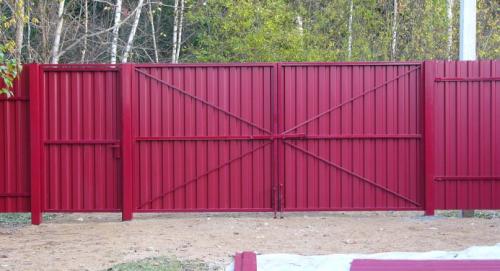

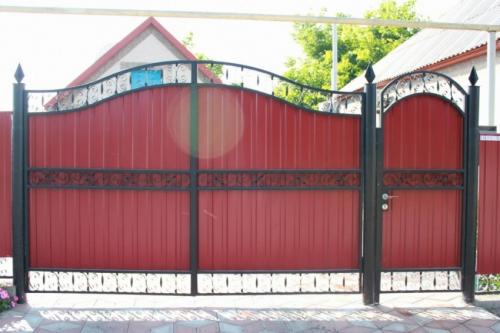

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок. Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию. Вес петель должен соответствовать материалу.

Преимущества такого выбора состоят в следующем:

• экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
• легкие монтажные работы.

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.

Можно выделить такие способы установки:

• забивание;
• бетонирование.

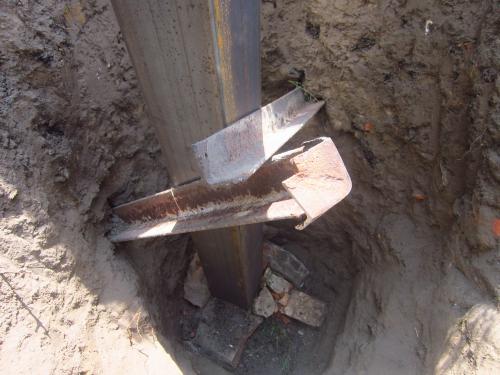

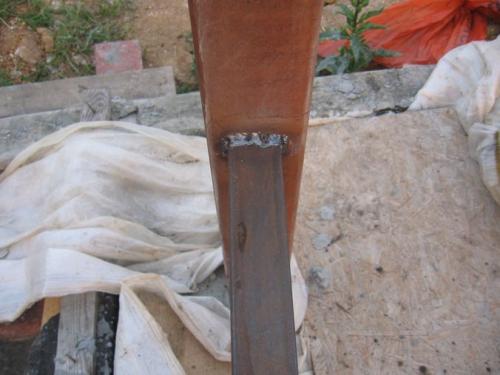

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

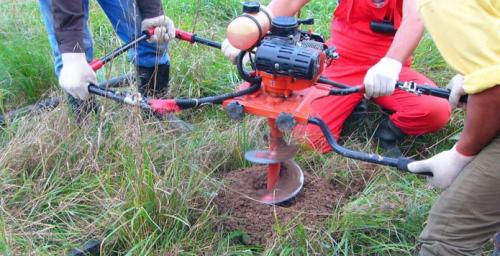

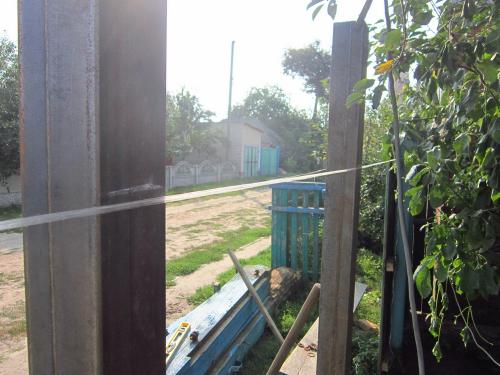

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить. При этом обращайте внимание на вертикальность стойки.

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.

Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.

Откатные ворота своими руками без автоматики. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 - 20 м.

12. Труба 40*20 - 20 м.

13. Труба 60*60 - 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска - 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель - 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт - 1 баллончик.

Источник: https://mebel-doma23.ru/novosti/kak-sdelat-otkatnye-vorota-iz-profnastila-svoimi-rukami-vorota-i-kalitka-iz-profnastila

Размеры распашных ворот. Оптимальная ширина въездных ворот

Об этом нужно задуматься сразу, как только настал черёд обустройства въездной зоны. На этом этапе многие допускают главную ошибку — делают въезд, как у соседа, или по общим рекомендациям, без учета конкретной ситуации.

По мнению ПаниМарина, проём шириной 3500 мм слишком неудобен, но многое зависит от угла разворота, с которого заезжает машина.

Хотя есть и противоположное мнение.

А вот у пользователя портала krust четырехметровые распашные ворота, и он хотел бы сделать их ещё шире, но уже поздно.

Итак, сколько людей, столько и мнений. Одни считают, что ширина ворот 3.5-4 метра достаточна, тогда как бывают ситуации, что может не хватить и 6-ти метров. От чего это зависит? Чтобы это понять, нужно ответить на следующие вопросы:

• Какая ширина подъездной дороги.
• Какой транспорт (легковые машины или грузовики) будет заезжать в ворота.
• Под каким углом будут въезжать машины (45 или 90 градусов).
• Есть ли площадка и свободное место для въезда, чтобы покрутиться, или грузовик должен заезжать «с колес».
• Какие планируется ставить ворота: откатные или распашные.
• Сколько места отведено под парковку.

На первый взгляд кажется, что всё это лишнее, и можно взять усреднённое значение в 4 метра и не заморачиваться, т.к. ворота длиной свыше 4000 мм (нестандартные) автоматически приводят к удорожанию всей конструкции въездной зоны.

Ворота и въездная зона на участок — это те вещи, которые нужно сделать один раз и навсегда, т.к. любые переделки бьют по карману.

Важно: конструкция ворот сильно влияет на возможность беспрепятственного въезда . Например, предварительные расчеты показали, что достаточно ширины проема в 4 метра, но надо учесть, что откатные ворота отъезжают в сторону, а у распашных есть створки, которые сильно сужают пространство для маневра.

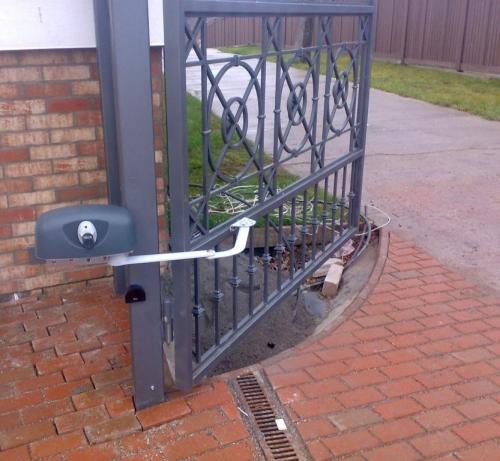

Например, створки в идеале должны открываться на 180 градусов. Если распашные ворота снабжены автоматикой, то привод заужает проём, а кроме этого, автоматика (привод) не позволяет открыть створки более чем на 110 градусов.

Т.е. при одинаковых условиях откатные ворота открывают полный проём, а распашные создают коридор. Также створки у распашных ворот могут открываться наружу или, если позволяет место, внутрь участка. Но это означает, что придется чистить в два раза больше снега — перед воротами и на участке.

Ворота своими руками из профнастила. Как нарезать профлист для ворот своими руками.

(фотографии, инструкция,

Как нарезать профнастил для металлических ворот своими руками? При создании ворот из профнастила следует помнить, что важным этапом, помимо сборки каркаса, является подготовка профнастила , ведь забор должен быть безопасным и удобным, согласитесь? А при неправильной нарезке профнастила по краям могут образоваться засечки, которые, во-первых, могут разрастись, ухудшив состояние всего покрытия забора, а во-вторых, принести кому-либо вред. Так как же не допустить этого? Следовать нашим советам, конечно же!

Правила нарезки профнастила для ворот:

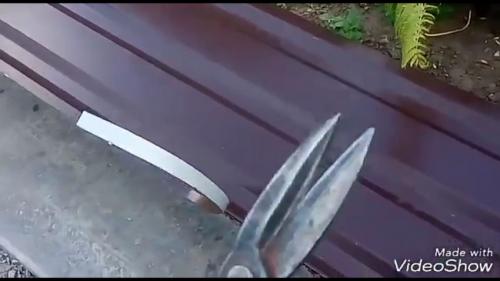

1. Сначала наметьте место среза. Для этого поставьте засечки с двух сторон профлиста, а потом, пользуясь строительной линейкой или просто любым прямым длинным металлическим бруском, проведите через эти засечки прямую линию;
2. По полученной прямой загните и разогните несколько раз ненужную часть профлиста, которую вы собираетесь срезать. Таким образом, профлист в месте среза станет пластичнее;
3. Ну и последний этап, аккуратно срежьте профлист ножницами по металлу;

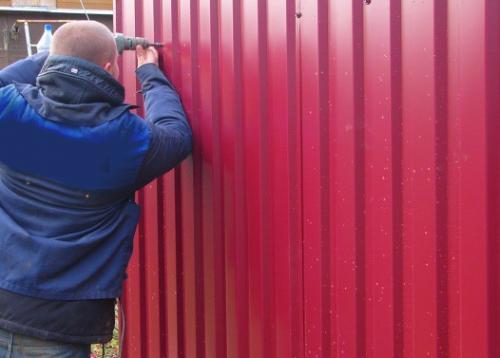

Вот и всё! А для большей надёжности, после закрепления профлиста на каркасе, его края можно немного подогнуть от лицевой стороны.

Всё внимание на пошаговый фото-мастер-класс:

View the embedded image gallery online at:


Оригинальное название: Как обрезать профлист , профнастил вдоль для ворот.

Ворота из профнастила своими руками чертеж. Ворота из профлиста своими руками. Чертежи, схемы, инструкция

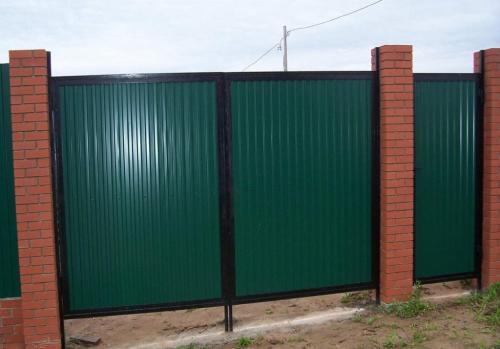

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

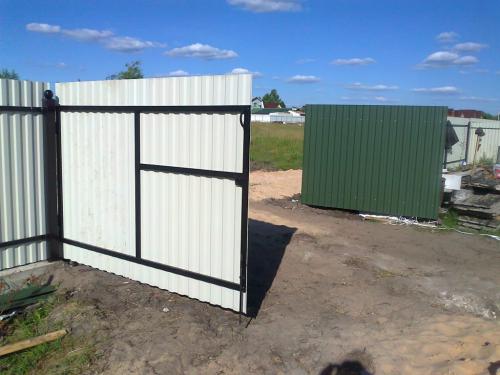

Установка ворот из профнастила своими руками

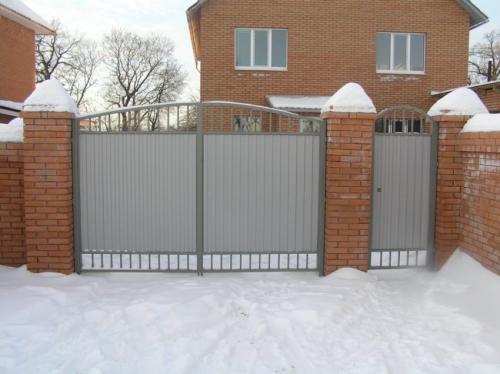

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

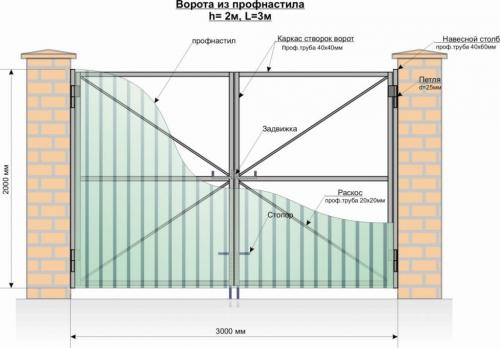

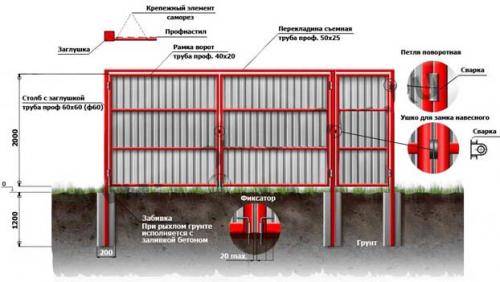

ворота из профнастила. Чертежи

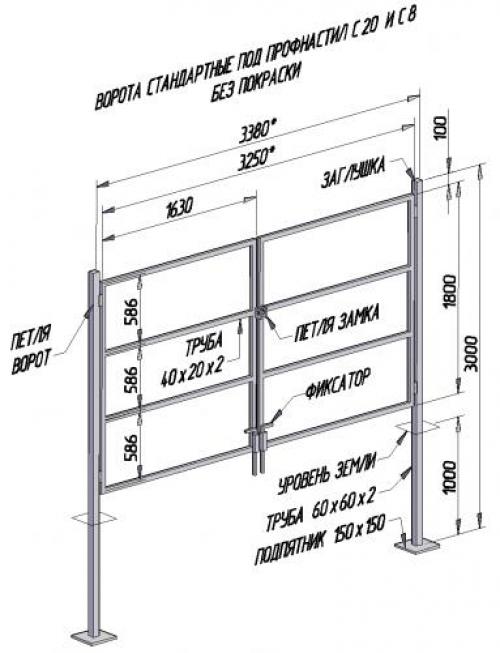

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

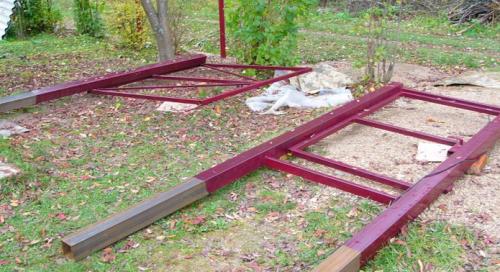

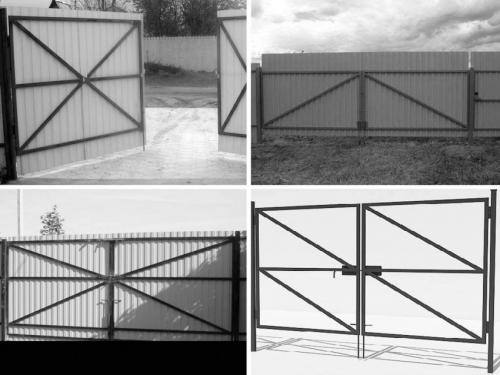

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

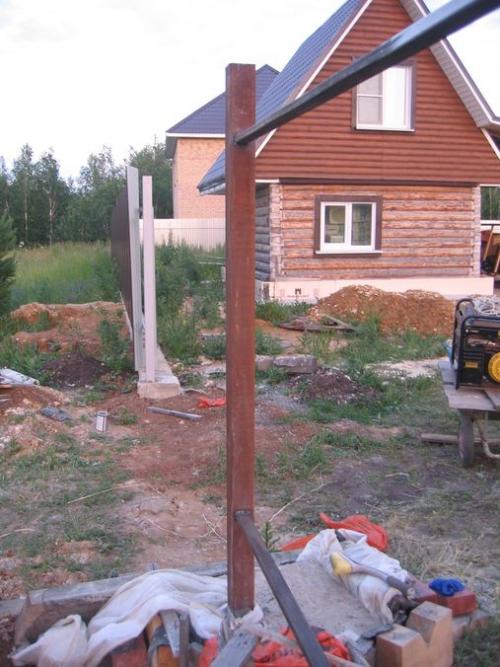

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками.

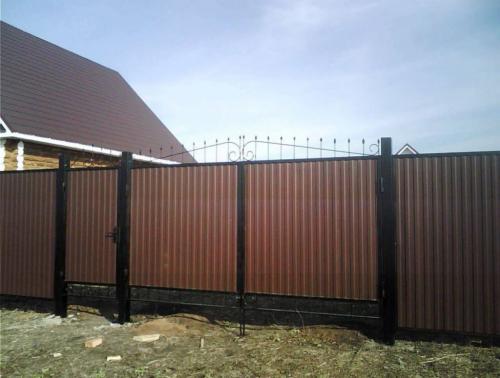

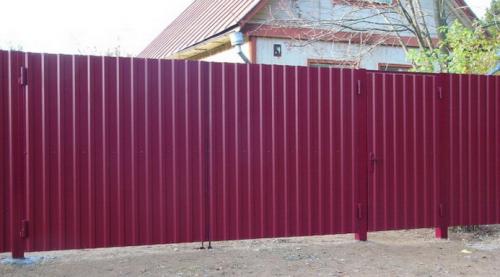

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

Ворота с калиткой своими руками. Распашные ворота – изготовление и установка своими силами

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

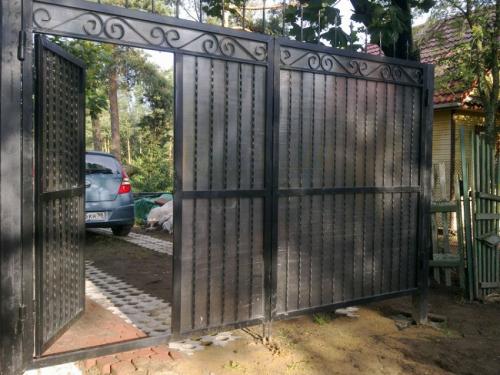

Распашные ворота своими руками – изготовление

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
• возможность установить автоматику.

Недостатки:

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

• столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

• рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

• отделочный (облицовочный) материал для обшивки;

• петли;

• задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

• труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

• труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

• петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

• замки. Могут быть механические и электромеханические. Выбор на усмотрение;

• краска. Нужна для окраски стоек и/или обшивки;

• обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

• автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

1. этап – установка стоек для навешивания ворот.
2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

Ворота распашные из профнастила своими руками чертежи. Процесс изготовления ворот из профнастила своими руками

из профнастила по праву считаются самыми популярными, благодаря своим преимуществам среди аналогов, одно из которых – их можно изготовить своими руками.

Достоинства и виды ограждений из профнастила

Самостоятельно изготовить ворота можно из различных материалов, их выбор будет зависеть от суммы предполагаемых расходов, выбранного дизайна и мастерства хозяина участка. Многие из владельцев загородных строений при этом отдают свое предпочтение профиллированному листу, и это неудивительно, ведь выполненные из профнастила не только забор, но и ворота, обладают многими достоинствами:

• экономичность;
• прочность и долговечность;
• простота в изготовлении;
• легкость;
• большое разнообразие декора.

По способу открытия ворота из профиля разделяются на распашные и откатные. Каждый из данных видов имеет свои преимущества, а также и недостатки в использовании.

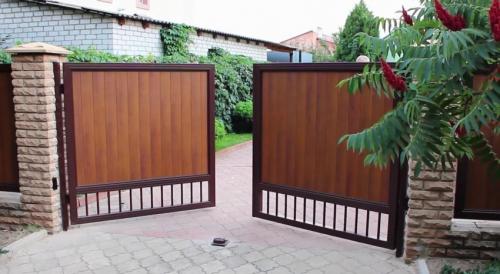

Распашные ворота

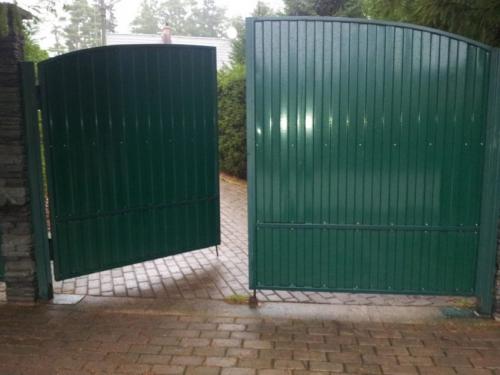

Данная разновидность ворот из профнастила наиболее проста для самостоятельной установки. Распашная конструкция представляет собой две стойки, на которые фиксируются створки, обшитые металлическим профилем. Готовые ворота должны двигаться плавно, безо всяких препятствий в ходе использования.

Распашные створки можно сделать таким образом, чтобы они открывались вручную либо в автоматическом режиме. При этом электропривод встраивается в данный вид ограждения в основном на промышленных территориях, где идет активное движение транспортных средств.

Распашные ворота доступны и просты в установке, однако, у них имеется и существенный недостаток – необходимо наличие свободного пространства, чтобы полностью открыть створки.

Откатные ворота

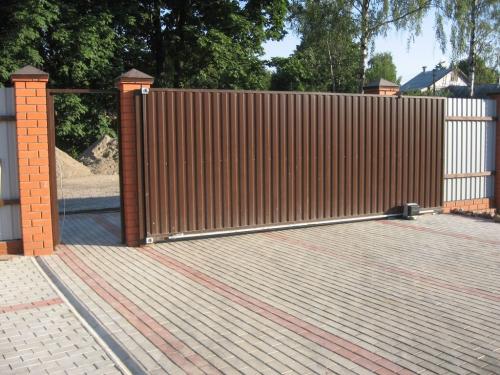

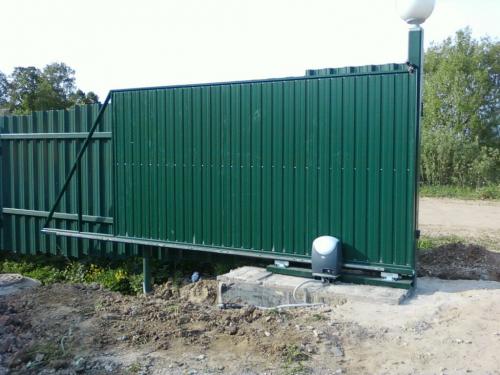

Самыми удобными в использовании считаются, так как более функциональны.

Для справки! Их конструкция делается таким образом, что створки отъезжают в сторону при открытии, что позволяет экономить пространство.

Кроме того, после установки такого ограждения у владельца территории будет отсутствовать необходимость расчищать место от снега для открытия створок в зимний период года. Однако, несмотря на существенные достоинства, которыми характеризуются откатные ворота перед распашными, у них имеются и недостатки:

• установка обойдется дороже;
• закладка фундамента должна происходить по более сложной схеме;
• требуется приобретение специальных комплектующих материалов.

Такое ограждение в основном оборудовано автоматикой, вручную открывать и закрывать данную разновидность ворот крайне неудобно.

Как выбрать подходящий профиллированный лист?

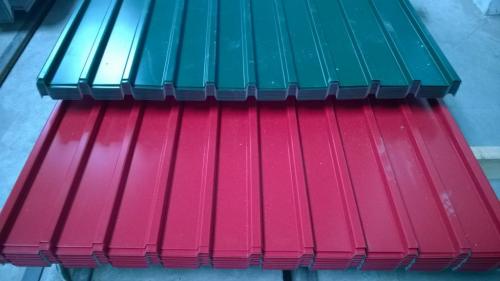

Такие листы производятся различной толщины, жесткости и цветового исполнения, поэтому каждый сможет подобрать материал, подходящий к общему экстерьеру участка. Для грамотного выбора, следует знать, каким образом листы маркируются.

Профнастил с-18.

Профнастил НС35.

Профнастил Н-57 полиэстер 0,5 мм.

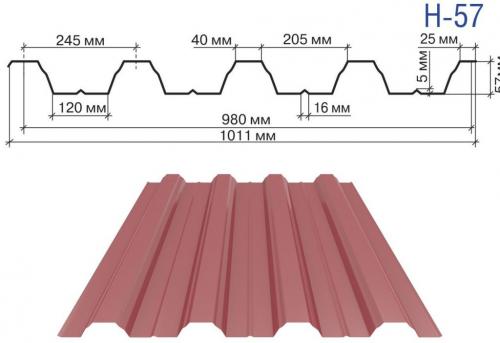

От степени жесткости, которая определяется высотой «ребер», зависит и маркировка. Она расшифровывается следующим образом:

1. «С» – профнастил с небольшой толщиной и малой высотой «ребер». Такой материал применяют для возведения различных ограждений.
2. «НС» – более плотный материал, который используется при строительстве крыш, ворот и заборов.
3. «Н» – самый тяжелый и плотный профиллированный лист, который в основном применяется в установке ангаров. Для использования в качестве материала для ворот такая маркировка нежелательна.

Помимо толщины и плотности материала в маркировке указывается высота «ребер». Наиболее подходящими для изготовления ворот считаются С8 и С10, где цифры указывают на высоту «волн» в миллиметрах.

Оцинковка – не единственный слой, которым покрываются стальные листы при изготовлении профнастила. Кроме него, на материал кладут полимерный слой, защищающий поверхность от механических повреждений. Он имеет различные расцветки, и выбрать наиболее гармонирующий к забору и постройкам на участке можно по фото в каталогах, предлагаемых в специализированных супермаркетах.

Процесс установки распашных ворот

Прежде чем сделать крепкие ворота из профнастила своими руками, следует подготовить чертеж с указанием точных размеров. При этом необходимо учесть вид автотранспорта, который будет проезжать через возведенную конструкцию, а также наличие калитки.
