Когда причины провиса и возможного изменения положения рамы будут устранены, можно отрегулировать её относительно коробки окна. Данные операции сможет выполнить практически каждый человек, у которого имеется соответствующая инструкция. Для регулировки потребуется приготовить:

• шестигранные ключи;
• крестовую и шлицевую отвёртки;
• линейка;
• плоскогубцы или пассатижи.

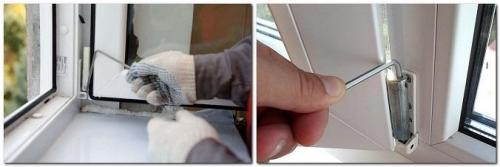

Стоит знать, что в плоскости регулировка осуществляется всего тремя винтами. Они располагаются на петлях, при этом на нижней находится два настроечных винта, а на верхней всего один. Помимо этой фурнитуры регулировка затрагивает цапф, который отвечает за наличие качественного и плотного прижима открывающейся рамы к оконному блоку. Но обо всём по порядку.

В отличие от пластиковых дверей, окна ПВХ можно двигать в горизонтальной плоскости и верхним винтом и нижним. Поэтому отрегулировать раму можно максимально быстро и точно, что позволяет исправлять возникающие проблемы. Когда наблюдается смещение верхнего или нижнего угла, то шестигранным ключом совершают поворотные движения по часовой или против часовой стрелке.

На сайтах компаний производящих конструкции из ПВХ можно найти множество фото, где показан процесс отладки данного положения.

Не стоит делать сразу много оборотов, так как один виток способен сильно изменить положение створки в плоскости оконной рамы. Будет правильно проверять расположение створки после каждого оборота. При этом можно пользоваться линейкой, чтобы максимально точно определить центровку конструкции.

Варианты цапф

Данные манипуляции проводятся по окончательного выравнивания окна, которое после этого должно открываться и закрываться без каких либо затруднений. Петли при этом будут работать без излишней нагрузки, что позволит им продлить собственный срок службы во много раз. Стоит отметить, что одного горизонтального смещения может оказаться недостаточно, поэтому придётся воспользоваться смещением вертикального направления.

Тоже самое относится и для регулировки окон, которые имеют проблему, выраженную в задевании нижней части открывающейся рамы и оконной коробки. Чтобы отрегулировать такое окно, необходимо снять с нижней петли декоративную накладку из пластика. Под ней скрывается регулировочный винт, рассчитанный на шестигранный ключ. Им нужно сделать несколько оборотов, так как при задевании профиля об профиль, то расстояние до центрального положения будет довольно большим.

После этого требуется проверить работу фурнитуры и самого окна, которое должно закрываться и открываться без затруднений. Также следует обратить внимание на положение других элементов, установленных на пластиковой конструкции.

Положение ручки пластикового окна. Как отрегулировать петли створок пластикового окна?

Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

Варианты механизмов пластикового окна

Регулировать петли на пластиковых окнах приходится из-за:

• изначально плохой неграмотной настройки оконного блока при установке;
• естественного износа уплотнителя;
• неаккуратного и грубого закрывания створок;
• усадки оконной конструкции;
• изнашивания деталей поворотно-откидного механизма.

В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды , с оконными конструкциями все обстоит на порядок проще.

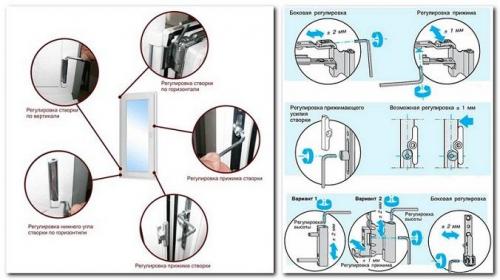

Места регулировки пластикового окна

Верхнюю

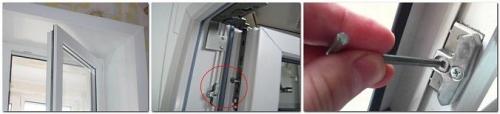

Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.

Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.

Регулировка верхней петли

Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали.

Нижнюю

У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.

Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.

Регулировка нижней петли

Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт. Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.

Источник: https://interer-i-dekor.ru-land.com/stati/regulirovka-ruchki-plastikovogo-okna-chto-vklyuchaet-v-sebya-ponyatie

Ручка пластикового окна не поворачивается вниз. Инструкции по устранению поломок оконной ручки

Сломалась ручка пластикового окна и требуется срочно произвести ее ремонт? Выбирайте наиболее подходящую инструкцию и устраняйте проблему своими руками.

Расшатывание ручки

Если ручка шатается на оконной створке, выпадает из положенного места или проворачивается, то это препятствует нормальному функционированию запорного механизма. Произвести ремонт можно следующим способом:

1. переверните декоративную накладку в положение горизонтально. Декоративная накладка сделана из мягкого материала, поэтому при ее вращении нельзя использовать острые предметы, так как это может повредить элемент декора. Под накладкой располагаются винты, фиксирующие механизм;

Расположение фиксирующих ручку болтов

1. подтяните крепежные элементы и установите правильно декоративный колпачок.

Устранение расшатывания оконной ручки

Ручка не поворачивается

Если не поворачивается ручка окна или поворачивается не до упора, то проблема может быть вызвана:

• засорением фурнитуры;
• провисанием оконной створки.

Если геометрия окна не нарушена, то необходимо:

1. снять оконную ручку, открутив фиксирующие болты;
2. промыть фурнитуру под струей воды;
3. смазать ручку и фурнитуру, отвечающую за ее движение. Для смазки можно использовать WD 40, машинное масло или любую силиконовую смазку;

Смазка фурнитуры, отвечающей за движение ручки

1. установить ручку на место.

Если ручка окна не закрывается до конца и выявлено нарушение геометрии оконной створки, то необходимо провести ее регулировку . Окно может быть отрегулировано в трех основных направлениях:

• выше-ниже. Для этого используются болты, расположенные вверху нижней петли;
• вправо-влево. Для регулировки горизонтального направления используются боковой болт на нижней петле и верхние ножницы;
• ближе-дальше. Регулировка прижима оконной створки производится нижней и верхней петлей, а также запорными цапфами, расположенными в торцевой части.

Изменение расположения оконной створки

Для регулировки потребуется шестигранный ключ 4 мм.

Ручку заклинило

Если ручку окна заклинило в положении «открыто» или «закрыто», то причиной неисправности является блокиратор створки.

Виды блокираторов в зависимости от вида установленной фурнитуры

Чтобы устранить проблему, необходимо:

1. прижать блокиратор рукой. Таким способом его можно вывести из рабочего состояния;
2. повернуть ручку.

Алгоритм исправления работы оконного блокиратора

После проведения операции окно закроется в штатном режиме. Для предотвращения дальнейших проблем желательно смазать оконную фурнитуру.

Ручку заклинило в откидном положении

Если не открывается окно, и ручку заклинило в положении «проветривание», то причиной неисправности является такой элемент фурнитуры, как «ножницы».

Как отрегулировать закрывание пластиковых окон. Регулировка положения створки окна с помощью ключа

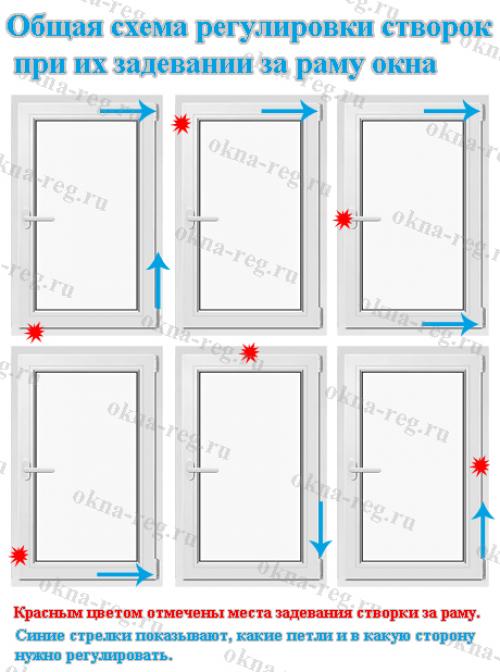

Если окно плохо закрывается, задевая за раму снизу, сверху или сбоку, самым простым вариантом действий будет отрегулировать его ключом, используя специально предназначенные для этого винты. Как правило, эти ключи не какие-то особые «оконные» – подходящий для наших целей, практически всегда можно найти в ближайшем магазине автозапчастей. Чаще всего нужен обычный «мебельный» шестигранник на 4 мм, но бывают и другие варианты, например, звездочки. Проблема может возникнуть только при регулировке окон нестандартными ключами, но это бывает редко. Например, фирменный ключ для нижних петель фурнитуры Aubi 300, в связи со снятием ее с производства, бывает сложно найти в продаже (впрочем, он есть у большинства опытных мастеров).

Регулировка окна, при провисании и задевании нижнего угла под ручкой

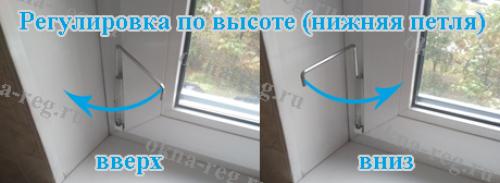

Просевшее вниз окно, при закрывании, обычно приходится «вталкивать» в раму. Чтобы его приподнять, можно использовать два винта – винт регулировки по высоте в нижней петле, и винт регулировки по ширине в верхней петле. Вкручиваем эти винты по часовой стрелке, и угол под ручкой поднимается (с особенностями регулировки нижней петли фурнитуры Aubi 300 можно ознакомиться здесь ).

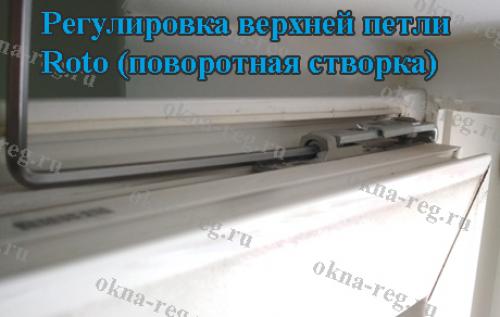

В некоторых системах фурнитуры, например, Winkhaus, верхняя петля может подтягиваться вращением винта против часовой стрелки. На поворотных створках Roto, винт регулировки по ширине находится с противоположной стороны петли, по той же оси.

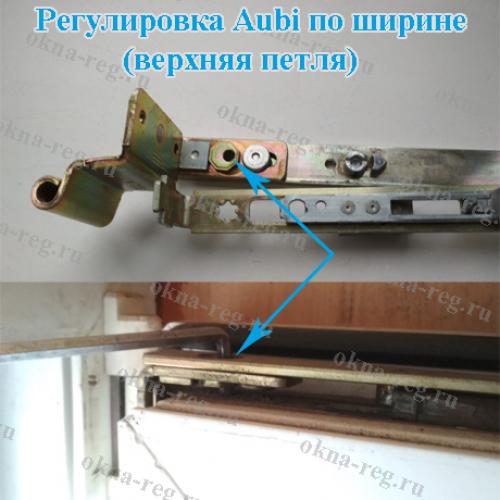

В системе Aubi 300, вместо винта, имеется фигурная шайба на несколько фиксированных положений.

Если створка стучит при закрывании об верхнюю ответную планку на раме

Для устранения стука, вкручиваем винт регулировки верхней петли по ширине, и створка отодвигается от ответной планки.

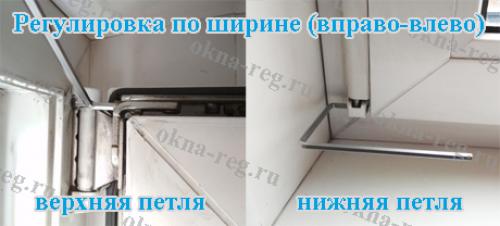

При задевании боковой стороны окна (по центру) , используются винты регулировки по ширине как верхней, так и нижней петли. Створка при этом смещается в сторону петель.

Если задевание происходит над створкой , можно попробовать немного выкрутить винт регулировки по высоте в нижней петле (створка опустится ниже). Проблемы с щелевым проветривателем рассмотрены в следующем разделе.

В окне, при открывании, что-то щелкает между петель? Попробуйте немного приподнять его створку вверх, используя тот же винт подъема по высоте нижней петли. Кроме этого, может понадобиться перестановка соответствующей ответной планки (см. далее).

Вот, собственно, и все, что нужно знать, чтобы отрегулировать окно, немного задевающее за раму.

Если окно провисло сильно, и простая регулировка не помогает (например, при попытке поднять створку, сразу начинается задевание сверху), нужно исправлять его «геометрию». Об особенностях переклинки окон я расскажу в конце статьи.

Регулировка пластиковых окон на зиму инструкция. Регулировка пластиковых окон на зиму

Перед наступлением холодов многие хотят сделать так, чтобы окна закрывались плотнее и не пропускали ни малейшего холодного сквозняка в дом. При слабом прижиме створок вы можете обнаружить, что поднесенное к закрытому окну пламя зажженной свечи или спички сильно колеблется и даже гаснет.

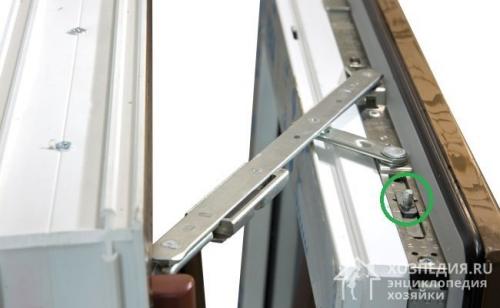

На фото – торцевая сторона створки окна с фурнитурой, хорошо видны в том числе механизмы регулировки прижима

Прижимные механизмы называются запорными цапфами (эксцентриками). При повороте ручки, закрывающем створку, они заходят за прижимные площадки, расположенные по периметру рамы. На каждой створке обычно находится по три эксцентрика, которые выставлены в одинаковое положение (по умолчанию – в среднее, универсальное). Чтобы усилить или ослабить прижим, их нужно повернуть и сдвинуть. Такую регулировку пластиковых окон проделать несложно.

В разных моделях фурнитуры цапфы могут просто поворачиваться с помощью плоскогубцев или гаечного ключа (стандартные), а также иметь отверстие под шестигранный ключ. В некоторых моделях используются механизмы, которые регулируются вообще без инструментов – эксцентрик вытягивается рукой и фиксируется в нужном положении.

Если сдвигать эксцентриковые ролики, поворачивая по часовой стрелке, то створка будет прижиматься к раме сильнее, а если против часовой стрелки – отходить от рамы, уменьшая прижим. На поверхности цапф часто имеются небольшие полоски, по которым легче определять степень прижима. Чем ближе полоска прилегает к уплотнителю, тем сильнее прижим створки. Диапазон регулировок цапф составляет ± 2 мм. В некоторых конструкциях оконной фурнитуры плотность прижима регулируется подкручиванием ключом специальных пластин, расположенных на створке окна.

Кроме того, прижимной механизм есть и на оконных петлях. Там он тоже регулируется при помощи шестигранника. При вращении ключа (против часовой стрелки, когда петли слева, или по стрелке, когда справа) выдвигается язычок, увеличивая плотность прижима створки. На петлях ход регулировки прижима ± 0,8 мм.

При подготовке к зимнему периоду плотность прижима створок окна к раме лучше сделать максимальной

На лето прижим советуют ослабить до средней или минимальной величины, чтобы обеспечить больший доступ воздуха и уменьшить износ уплотнителей. При регулировках важно обеспечить равномерный прижим по всему периметру окна, поэтому каждую цапфу нужно крутить в одном и том же направлении и выставлять в одинаковое положение.

Профессионалы по ремонту пластиковых окон предупреждают, что регулировки плотности прижима лучше делать в минимальных диапазонах, особенно в первый раз. Дело в том, что уплотнители на створках со временем изнашиваются, ссыхаются, и прижимать приходится все сильнее. Если же вы зажмете их слишком сильно с самого начала, то резина потеряет свои свойства гораздо быстрее. Тогда уже ситуацию исправит не регулировка прижима, а замена уплотнительной ленты. В этом, кстати, нет ничего сложного: старая резина удаляется, а новая вставляется в специальный паз.

Регулировка окна на проветривание. Как отрегулировать пластиковые окна самостоятельно – пошаговая инструкция с фото

После первичной регулировки при монтаже окно может разуплотниться, к тому же на каждый сезон требуется своя регулировка, но вызывать специалистов по этому вопросу излишне дорого и неуместно, ведь это можно исправить самому. Рассмотрим, как отрегулировать пластиковые окна самостоятельно и что для этого потребуется.

Какие инструменты понадобятся для регулировки пластикового окна

Необходим элементарный набор, который, скорее всего, имеется в каждом доме:

• ключ номер 4, шестигранный;
• плоская и крестовая отвёртка;
• плоскогубцы;
• шуруповёрт и набор бит разных форм.

Основной инструмент для регулировки – шестигранник, без которого не обойтись. Если в конкретном случае не подходит один или несколько из указанных инструментов, следует обратиться в мебельный магазин для получения консультации. Самым распространённым для сборки мебели современного образца является размер 4 мм, он очень распространён, поэтому найти его не составит труда.

Винтовые соединения и элементы фурнитуры, крепящиеся к профилю, требуют наличия отвёрток и шуруповёрта. В качестве вспомогательного инструмента можно использовать плоскогубцы.

По возможности следует приобрести силиконовую смазку для фурнитуры, WD-40 или другую смазку в виде аэрозоля.

Почему разуплотняются пластиковые окна: основные причины

Существует широкий перечень причин возникновения проблем со стеклопакетами:

1. Заводской брак, проявившийся со временем.
2. Неправильная эксплуатация, приведшая к разгерметизации, трещинам окна, поломке штапика.
3. Допущение ошибок и халатности при монтаже: недостаточное заполнение щелей пеной, негерметичное расположение стеклопакетов в оконном проёме.
4. Износ деталей внутри и снаружи конструкции.

Чтобы избежать разуплотнения окон, нужно бережно и ответственно относиться к установке и соблюдать правила эксплуатации.

Типы регулировки пластиковых конструкций

Существует несколько видов ремонта, который может понадобиться после точной установки конкретной неполадки в работе механизма и её причины. Не следует пытаться починить то, что не сломано, а при возникновении трудностей лучше подробнее углубиться в тему, проконсультировавшись в ближайшем мебельном магазине, или вызвать специалиста на дом.

Регулировка фурнитуры

Окно может не закрываться из-за проблем с блокиратором, перекрывающим возможность повернуть ручку и сделать стеклопакет герметичным. Они нужны для избежания поломок ручки. Устранение этой неполадки не будет сложной задачей. Требуется найти надпись на запоре окна: если присутствует маркировка «AUBI», следует направить створку вертикально вверх, надавить на пластину с пружинкой и поставить ручку в необходимое положение.

При наличии маркировок «ROTO», «GU» и иных металлический язычок нажимается под ручкой, которая потом поворачивается параллельно прокладке уплотнителя.

Регулировка откидного механизма

Для настройки этого механизма потребуется взять ключ-шестигранник или звёздочку (тоже 4 мм). В верхнем элементе створки в «ножницах» присутствует винт, регулирующий верхний угол и его положение. При раскручивании и закручивании этого винта будет меняться расположение всей створки влево или вправо.

Как отрегулировать прижим верхней части:

1. Открыть окно в штатном режиме.
2. Изменить положение ручки так, чтобы окно было поставлено в режим проветривания.
3. Провалится угол рамы, откроется её нижняя часть.
4. Винт прокрутить с помощью указанной стрелки. Рама опустится или поднимется.

Регулировка створки нижней петлей:

1. Вынуть из завесы пластиковую заглушку.
2. Открыть конструкцию с винтом нижней секции.
3. Меняя силу прижима винта, отрегулировать степень прислонённости угла к раме.

При прокручивании винта в верхнем торце нижней петли створка будет либо подниматься, либо опускаться.

Сезонная регулировка окон

Сезонная регулировка требуется для предотвращения сквозняков зимой и улучшенной циркуляции воздуха летом. Без такой настройки могут начаться проблемы со здоровьем, повыситься заболеваемость, а само окно будет промерзать, срок его эксплуатации уменьшится.
