Печь для гаража на отработанном масле своими руками: принцип действия

03.01.2020 в 02:29

Печь для гаража на отработанном масле своими руками: принцип действия

В качестве горючего, как понятно из названия, такие печи используют отработанное моторное масло — смесь тяжелых углеводородов. Отработка дешева, ее запасы регулярно пополняются при обслуживании автомобиля, а у владельцев небольших гаражных сервисов она есть практически всегда.

Вместе с тем воспламеняется она достаточно трудно, а горючих паров практически не образует. Поэтому наиболее распространенные конструкции печей на отработанном масле используют принцип пиролиза , то есть разложения масла на более легкие фракции при нагреве, что делает их прямыми потомками популярных в первую половину XX века газогенераторов.

Основой такой печи является металлическая емкость с маслом, над которой устанавливается камера сгорания — перфорированная труба с отверстиями для притока воздуха в зону горения.

В маслобаке имеется заливное отверстие с крышкой, позволяющей регулировать степень его открытия для управления процессом горения (так называемый дроссель). На маломощных печах камера сгорания выходит напрямую в дымоход, в более совершенных конструкциях используется расширительная камера с внутренней перегородкой для полного дожига газов.

Как работает сделанная своими руками масляная печь для гаража ? При розжиге внесенный в бак через полностью открытый дроссель факел начинает испарять отработку. Попадая в камеру сгорания, пары масла смешиваются с воздухом и воспламеняются.

Так как стены камеры сгорания прочно связаны с масляным баком, тепло от сгорания паров передается его стенкам, и масло начинает активно испаряться уже без помощи факела. Развивается цепная реакция разложения: чем сильнее нагревается бак, тем активнее испаряется и разлагается отработка, и тем жарче разгорается огонь в камере сгорания.

Чтобы иметь возможность управлять этим процессом нужен дроссель — прикрывая его, можно уменьшить активность горения и тем самым ограничить температуру печи.

На фото ниже масляная печка в гараж:
Печь для гаража на отработанном масле своими руками: принцип действия

Печь для гаража на отработанном масле своими руками: принцип действия

Достоинства и недостатки

Правильно собранная пиролизная печка способна нагреваться до высокой температуры при малом расходе топлива, в отличие от прожорливой и малоэффективной буржуйки.

Средний расход гаражных самоделок находится в районе полулитра масла в час — таким образом, при смене масла в обычной легковушке, объем картера которой составляет 3-4 литра, можно обеспечить свой гараж теплом минимум на 6 часов.

При работе такая печь практически не дымит и быстро прогревается. Так как в обычных условиях моторное масло трудно воспламеняется, этот вид топлива в хранении практически безопасен.

Однако есть у пиролизной печки и несомненный недостаток : если буржуйка практически всеядна и в ней можно сжигать практически любые горючие твердые отходы, то печи на отработке нужно только масло , причем очищенное от воды: закипание в прогретом резервуаре способно привести к резкому разбрызгиванию горящего масла, которое можно сравнить с взрывом.

При частых посещениях гаража зимой возникнет потребность в покупке отработки , но в основном это лишь вопрос о ее транспортировке: с официальной сдачей на переработку большинство автосервисов не связываются и продают отработанное масло желающим по достаточно низким ценам.

СПРАВКА: При эксплуатации печей, работающих на саможоге, есть важный нюанс: погасить их достаточно трудно, так как даже при полностью закрытом дросселе отверстий в камере сгорания достаточно для поддержания температуры, при которой процесс пиролиза прервется .

Перекрытие же дымохода приведет к тому, что горение пойдет с жирным чадом, который пойдет в помещение через вентиляционные отверстия в камере сгорания . Следовательно, заливать масло в печь нужно с таким расчетом, чтобы его хватило как раз на планируемое время пребывания в гараже.

При пиролизе моторного масла образуется много негорючего остатка , сильно загрязняющего масляный бак. Его приходится регулярно чистить, и этот момент должен быть предусмотрен в конструкции печи — сделав бак неразборным, Вы об этом быстро пожалеете.


Печь для гаража на отработанном масле своими руками: принцип действия

Буржуйка на отработке своими руками. Преимущества печей на отработке

Сделать буржуйку на отработке своими руками очень легко. Для этого понадобятся навыки работы с металлом и сварочным аппаратом. Хороший мастер справится с ней буквально за один день. Именно простая конструкция и является главным преимуществом этого отопительного агрегата. Принцип действия рассматриваемой нами модели заключается в создании и последующем воспламенении горючей смеси из воздуха и паров отработанного масла .

Можно сказать, что буржуйка на месте работает по принципу пиролиза. Ведь выработка тепла производится в несколько шагов:

  • Масло подогревается и сгорает в первой камере при невысокой температуре.
  • Оставшиеся в выхлопе продукты сгорания догорают во второй камере сгорания, соединяющейся с первой с помощью трубки.
  • Продукты сгорания отправляются в дымоходную трубу, в то время как полученное тепло направляется в обогреваемое помещение.

Масляная буржуйка, после того как она выйдет на рабочий режим, сжигает отработку настолько полно и эффективно, что никакого дыма из дымохода мы практически не увидим. Если вы ожидаете чёрной копоти, как от старого тепловоза, то ничего подобного здесь не будет – в рабочем режиме отсюда идёт лишь беловатый дымок, а в некоторых случаях не видно и его.

Буржуйка на отработке отличается высокой эффективностью. Отработанное масло сжигается здесь полностью и без остатка. За счёт этого внутренние поверхности и узлы долго остаются чистыми, не нуждаясь в частых очистках. Такие печи нередко используются для обогрева небольших мастерских, частных ремесленных цехов, гаражей. Неплохой навар в виде большого количества отработки получают те, кто занимается заменой масло в автомобилях.

Печь на отработанном масле и дровах. Из чего лучше сделать комбинированную печку


Сделать печь на дровах и отработке своими руками можно несколькими способами:
  1. Простейшее устройство, изготовленное из стали и металлических емкостей (баллонов).
  2. Модели, использующие в работе принудительное нагнетание воздуха – турбонаддув.
  3. Устройство капельной подачи отработки.
Что касается печного оборудования с капельной подачей, то сделать его полностью безопасным, рассчитать производительность и соблюсти другие условия самостоятельно, достаточно сложно. По этой причине, выбор стоит остановить на самодельной универсальной печи на отработанном масле и дровах с естественной и принудительной подачей воздуха.В первом случае, печь изготавливают исключительно из стальных листов с толщиной не менее 5 мм. Допускается применение газовых баллонов, которые перед разрезанием заполняют водой, чтобы не допустить взрыва оставшегося газа.Из корпуса баллона изготавливают две закрытых емкости, соединенных между собой переходником – металлической трубой, толщиной 2-3 мм. В соединителе просверливают отверстия на одинаковом расстоянии друг от друга.В результате сборки, получается своеобразная приставка для отработки, устанавливаемая на пол одним концом, а вторым встраиваемая в топку твердотопливной печи. Самодельные универсальные печи на отработанном масле, дровах, опилках и мусоре, со встроенным водяным отоплением, оснащаются змеевиком из алюминия или меди.Немного сложнее устройство с встроенным вентилятором, нагнетающим воздушные потоки для сжигания отработки. Некоторые пользователи устанавливают вентилятор рядом с печкой, направляя поток воздуха в поддувало.

Печь для гаража на отработанном масле своими руками: принцип действия 03

Печь на отработанном масле с водяным контуром: чертежи, фото

Печь на отработанном масле с водяным контуром: чертежи, фото

Подробные чертежи печи на отработанном масле с водяным контуром для отопления гаража: фото печи сделанной своими руками с описанием.

Конструкция обычной печки на отработке состоит из двух камер, нижняя — это ёмкость для топлива, верхняя это теплообменник, между камерами приварена труба с боковыми отверстиями — это камера для сгорания паров кипящего масла.

Масло само по себе не горит, горят его пары, чтобы масло начало испаряться нужно в нижний бак налить масло и треть стакана бензина. Затем фитилём на палке через отверстие поджигаем бензин в бачке. Бензин сгорая выделяет тепло, масло закипает и начинает испаряться, пары воспламеняются и горят в трубе.

На рисунке показана схема печки.

Печь на отработанном масле с водяным контуром: чертежи, фото

Автор изготовил самодельную печку на отработке но уже с теплообменником для воды, под отопление гаражного бокса площадью 50 м².

Ёмкость котла 24 л, подключен циркуляционный насос, общая емкость всей отопительной системы 80 литров, система заполнена антифризом.

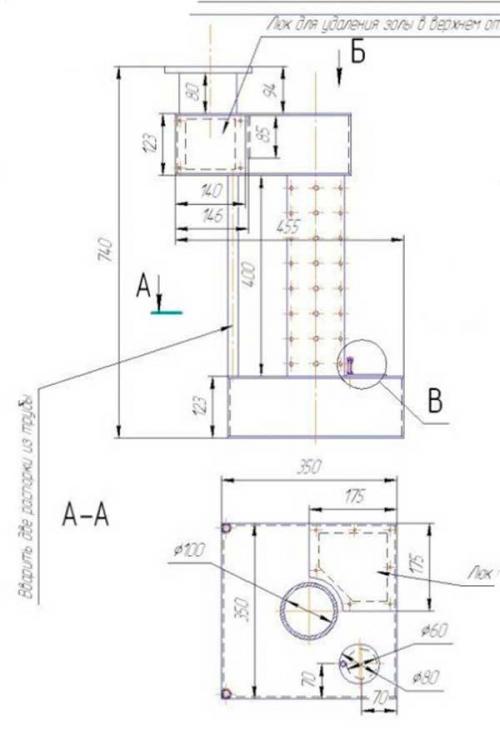

На рисунке показаны чертежи печи на отработанном масле .

Печь на отработанном масле с водяным контуром: чертежи, фото

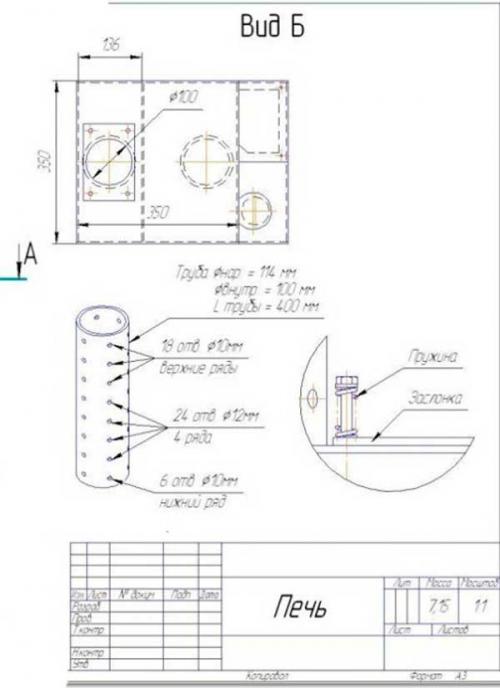

Этот самый чертеж печи более крупным планом.

Печь на отработанном масле с водяным контуром: чертежи, фото

Печь на отработанном масле с водяным контуром: чертежи, фото

Процесс изготовления показан на фото.

Печь на отработанном масле с водяным контуром: чертежи, фото

В верхней камере предусмотрена съёмная боковая крышка для чистки сажи, на нижней камере есть отверстие с заслонкой для регулировки подачи воздуха.

Печь на отработанном масле с водяным контуром: чертежи, фото

Над верхней камерой приварен бак для нагрева воды.

Печь на отработанном масле с водяным контуром: чертежи, фото

В нижней камере сделан выдвигающийся ящик для доливки отработанного масла.

Печь на отработанном масле с водяным контуром: чертежи, фото

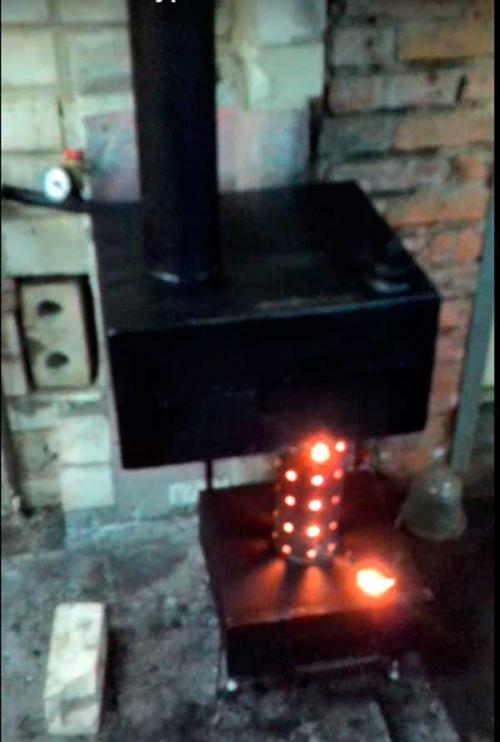

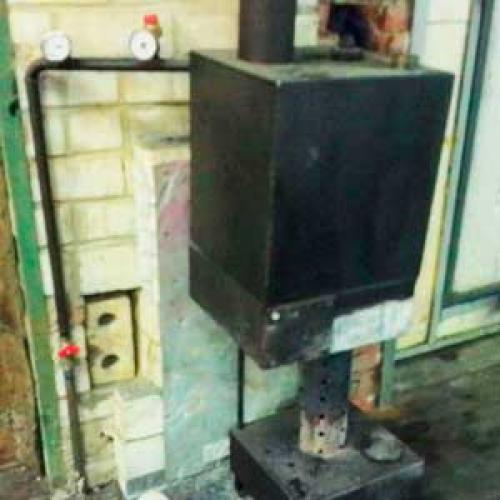

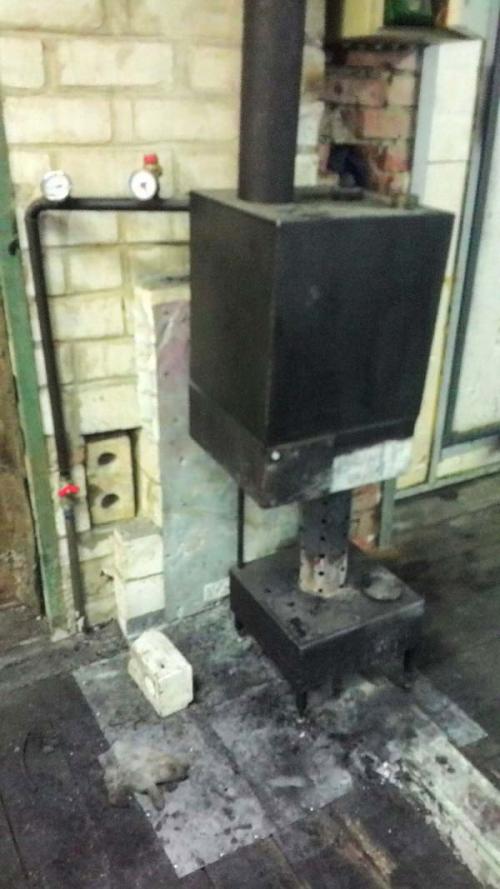

Общий вид самодельной печи с водяным контуром, расход отработки — примерно 1 литр на час горения.

Печь на отработанном масле с водяным контуром: чертежи, фото

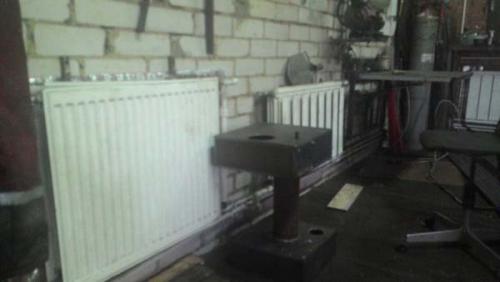

Эта самая печь с увеличенным баком.

Печь на отработанном масле с водяным контуром: чертежи, фото

На этом

Автор самоделки: Александр Иванов.

Печь на отработанном масле с наддувом. Схема печи на отработке с наддувом

Печь для гаража на отработанном масле своими руками: принцип действия 15

Самодельная печь на отработке с наддувом: 47 фото пошагового изготовления печи своими руками, а также

Печка сделана из трубы диаметром 150 мм, толщина стенки 8 мм и газового баллона.

Пиролизная чаша.

Из трубы на 2 дюйма сделал инжектор, отверстия по 16 шт, 12 рядов, диаметр отверстий — 3 мм.

Из баллона вырезал круги диаметром 166 мм. Они будут верхом и низом печки, сам баллон корпусом печки.

Нижняя часть инжектора, сделаны отверстия диаметром 5 мм. Внутри инжектора будет проходить труба 0,5 дюйма для подачи отработки.

Диск для крепления пиролизной чаши.

Чаша закреплена.

В колене сделал отверстие под трубу 0,5 дюйма.

Из крышки от баллона сделана съемная крышка на верх печки, для этого высверливаю по кругу отверстие и одеваем на трубу инжектора.

Привариваем два кольца, одно по внешнему диаметру, другое по внутреннему корпуса печи.

Ставим трубу для подачи отработки (0,5), колено и крышку на трубу инжектора.

Теперь сверлим отверстия  диаметром 12 мм, в трубе подачи отработки, два отверстия под углом 45 градусов. Одно нижнее отверстие для подачи отработанного масла, а второе для подачи первичного воздуха.

На трубе резьба для заглушки, отверстие предназначено для чистки трубки подачи масла.

Отверстие для розжига.

Сделано отверстие для выхода газов.

Ещё понадобилась печь от автобуса ЛИАЗ.

Разрезаем газовый баллон.

Привариваем баллон к трубе.

Делаем короб для вентилятора.

Задвижка для подачи воздуха, при розжиге печки я ее закрываю, на трубе подачи масла и первичного воздуха установлен кран для регулировки на 0,5 дюйма.

При большой подаче отработки и воздуха, огонь вырывается в трубу, что бы она не прогорела я изготовил эту конструкцию из обрезка трубы длиной 200 мм и толщиной 8 мм.

Самодельная печь на отработке готова.

Печь работает очень хорошо, дым из трубы вообще отсутствует.

Чищу после 50 литров сгоревшей отработки.

Автор: Роман Караулов.

С каждым годом отработанное масло становится все менее выгодным энергоносителем. Судите сами: сжигая топливо по цене 13 р. (0.25 у. е.) за 1 литр, вы ежемесячно затратите на обогрев 100 м² около 7 тыс. рублей (125 у. е.). Но в гаражах и небольших дачных домиках с периодическим отоплением самодельные масляные обогреватели востребованы по сей день. Отсюда и цель статьи: доступным языком пояснить, как лучше сделать печь на отработке своими руками из металлопроката либо газового баллона. Здесь же вы найдете чертежи для изготовления разных конструкций.

Разновидности самодельных печек

Машинное масло, вдобавок загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Печь для гаража на отработанном масле своими руками: принцип действия 16

Примечание. Серьезные мастера, собаку съевшие в вопросах использования жидкого топлива, навострились делать в единичных экземплярах факельные горелки по заводским образцам. Но в силу сложности исполнения подобные конструкции недоступны широкому кругу домашних и гаражных умельцев, поэтому здесь рассматриваться не будут.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Печь для гаража на отработанном масле своими руками: принцип действия 17

Для справки. Верхняя камера – не обязательный атрибут отопителя. Существует более эффективное решение по отбору тепла – изготовить дожигатель с поворотом на 90° и направить его в наклонный дымоход, теплообменник – экономайзер или внутрь обычной дровяной буржуйки.

Печь на отработанном масле капельного типа. Конструктивные особенности

Конструкция подобных печей капельного типа на отработанном масле довольно сложна. Потому эти устройства, как правило, выпускаются промышленным образом. Однако среди потребителей они пользуются неплохим спросом. Популярность этого вида печей легко объясняется их безопасностью и экономичностью. Последняя характеристика обусловлена принципом работы: масло подается небольшими дозами, потому его расход незначителен. К тому же такие печи являются довольно недорогими агрегатами.

Преимущество подобных отопительных устройств на отработке состоит еще и в том, что их можно изготовить самостоятельно. В качестве горючего используется как моторное, так и трансмиссионное масло. Специальный регулятор подачи топлива позволяет изменять температуру печи. Резервуар с горючим располагается на расстоянии от самого агрегата, что позволяет избежать нагревания топлива.

Несомненным достоинством печей является и тот факт, что масло в них выгорает полностью. Это достигается за счет моментального нагревания, испарения и сгорания топлива, попавшего в раскаленный поддон. Процесс очистки печи от сажи отличается простотой исполнения. Агрегат довольно легко разжигается и так же быстро приостанавливает свою работу. Все операции абсолютно безопасны.

В процессе изготовления самодельной печи потребуются следующие материалы:

  • использованный пропановый баллон на 50 л;
  • 2-метровая стальная труба диаметром 100 мм, которая пойдет на производство горелки, корпуса теплообменника и дымохода;
  • металлический уголок 50 мм длиной чуть больше 1 м, из которого будут изготовлены подставка печи, внутренние детали теплообменника и дверные ручки;
  • 4-миллиметровый стальной лист размером примерно 0,5 кв. м, из которого будут сделаны дно верхней камеры и заглушки для поддона;
  • чугунный тормозной диск от легкового автомобиля, который по диаметру должен входить в баллон;
  • шланг для подачи горючего;
  • использованный сосуд из-под фреона с рабочим игольчатым вентилем для изготовления резервуара для хранения топлива;
  • два хороших хомута;
  • полудюймовая водопроводная труба для подачи горючего внутрь отопительного устройства;
  • полудюймовый сантехнический вентиль, который будет дополнительно перекрывать поступление топлива;
  • дверные петли.
